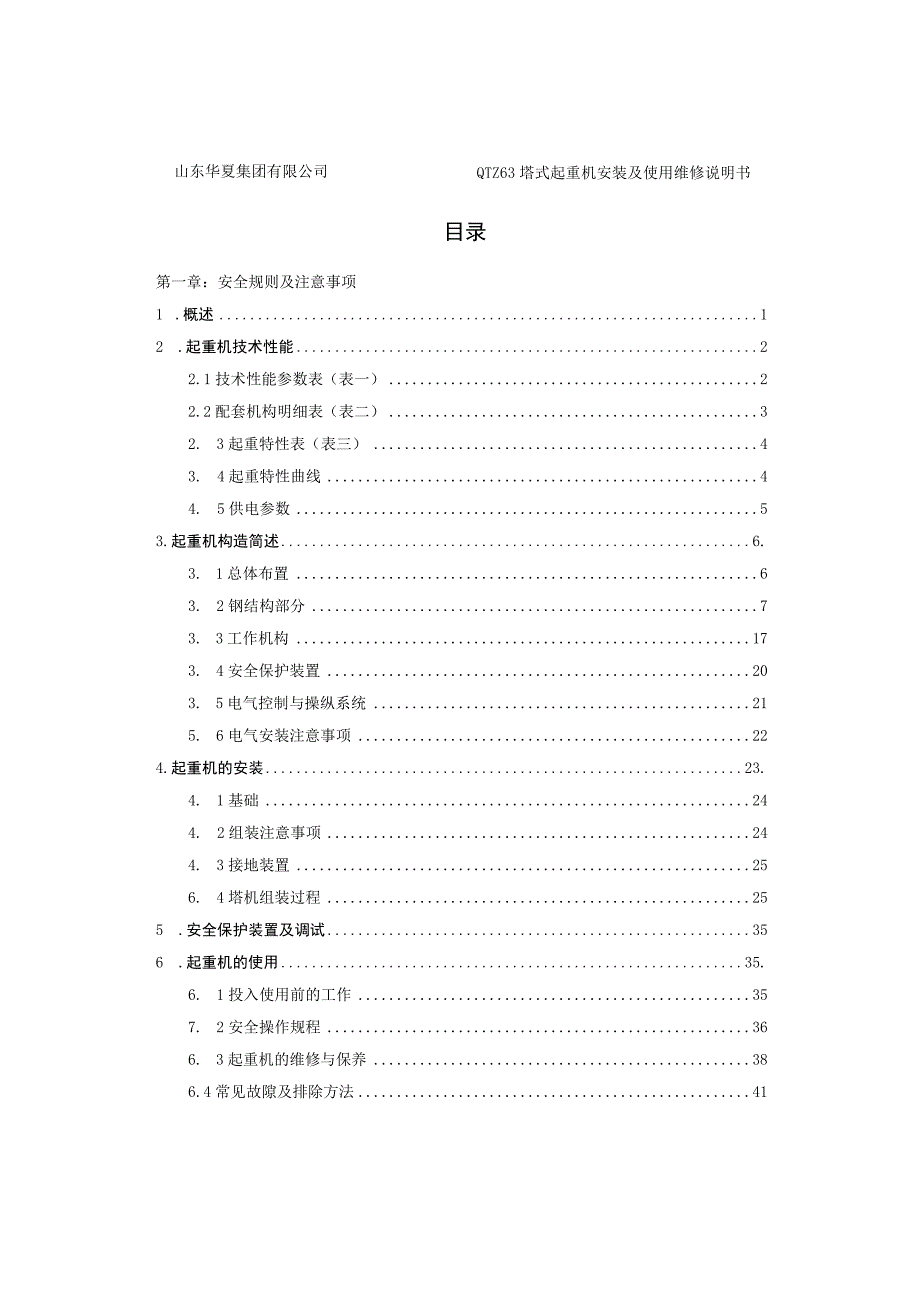

1、山东华夏集团有限公司QTZ63塔式起重机安装及使用维修说明书目录第一章:安全规则及注意事项1 .概述12 .起重机技术性能22.1技术性能参数表(表一)22.2配套机构明细表(表二)32. 3起重特性表(表三)43. 4起重特性曲线44. 5供电参数53.起重机构造简述6.3. 1总体布置63. 2钢结构部分73. 3工作机构173. 4安全保护装置203. 5电气控制与操纵系统215. 6电气安装注意事项224.起重机的安装23.4. 1基础244. 2组装注意事项244. 3接地装置256. 4塔机组装过程255 .安全保护装置及调试356 .起重机的使用35.6. 1投入使用前的工作35

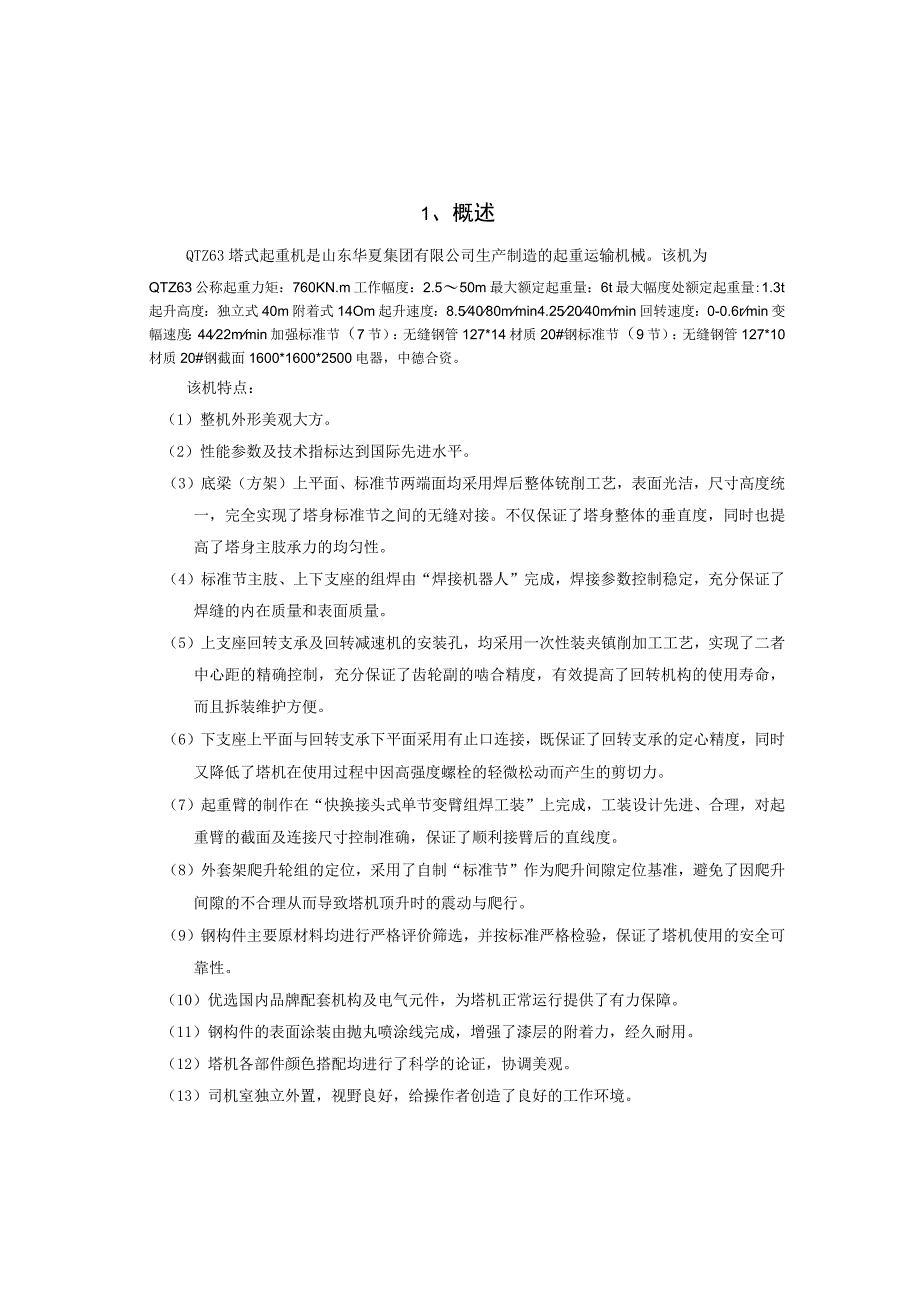

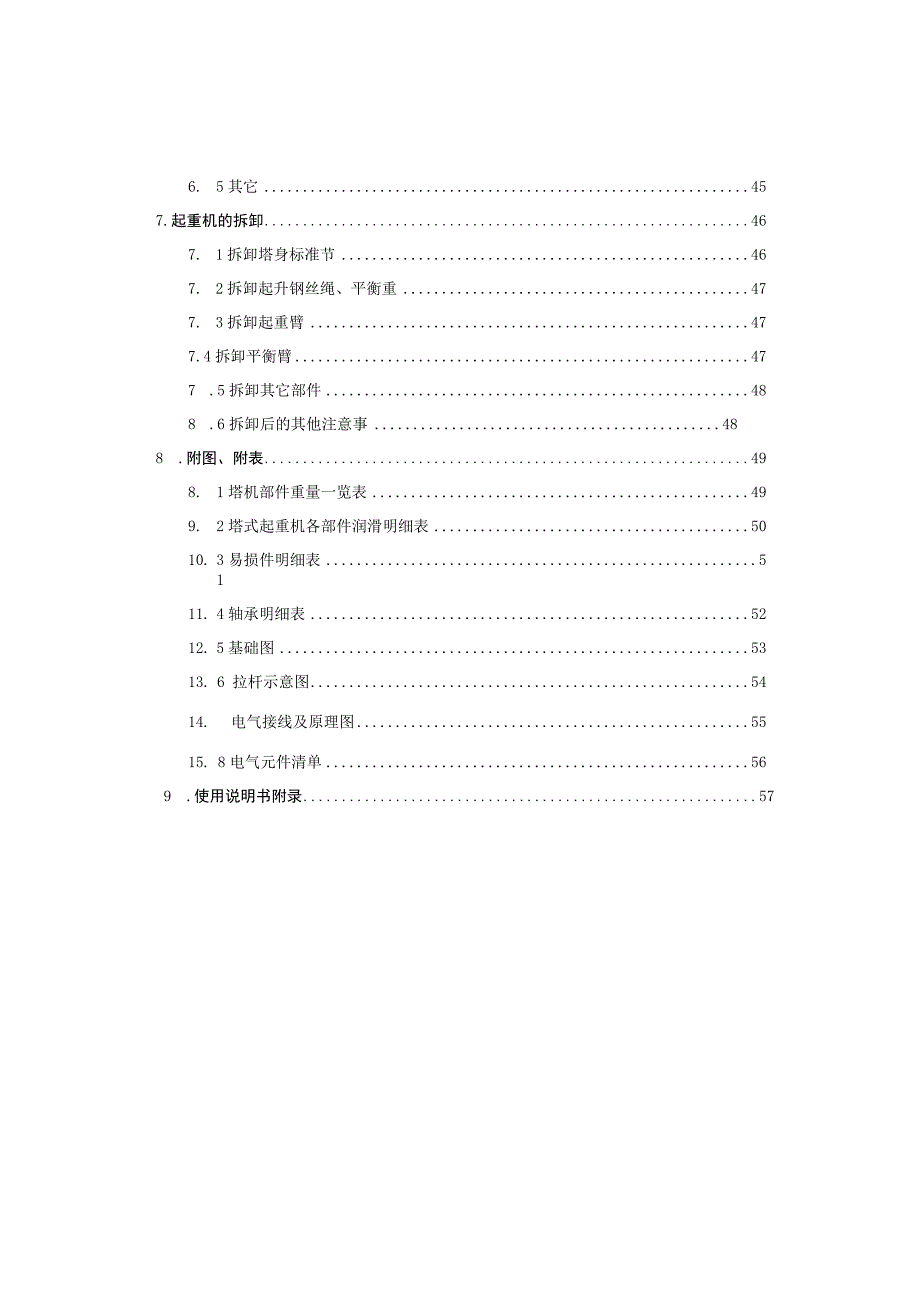

2、7. 2安全操作规程366. 3起重机的维修与保养386.4常见故隙及排除方法416. 5其它457.起重机的拆卸467. 1拆卸塔身标准节467. 2拆卸起升钢丝绳、平衡重477. 3拆卸起重臂477.4拆卸平衡臂477 .5拆卸其它部件488 .6拆卸后的其他注意事488 .附图、附表498. 1塔机部件重量一览表499. 2塔式起重机各部件润滑明细表5010. 3易损件明细表5111. 4轴承明细表5212. 5基础图5313. 6拉杆示意图5414. 电气接线及原理图5515. 8电气元件清单569 .使用说明书附录571、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运

3、输机械。该机为QTZ63公称起重力矩:760KN.m工作幅度:2.550m最大额定起重量:6t最大幅度处额定起重量:1.3t起升高度:独立式40m附着式14Om起升速度:8.54080mmin4.252040mmin回转速度:0-0.6rmin变幅速度:4422mmin加强标准节(7节):无缝钢管127*14材质20#钢标准节(9节):无缝钢管127*10材质20#钢截面1600*1600*2500电器,中德合资。该机特点:(1)整机外形美观大方。(2)性能参数及技术指标达到国际先进水平。(3)底梁(方架)上平面、标准节两端面均采用焊后整体铳削工艺,表面光洁,尺寸高度统一,完全实现了塔身标准节

4、之间的无缝对接。不仅保证了塔身整体的垂直度,同时也提高了塔身主肢承力的均匀性。(4)标准节主肢、上下支座的组焊由“焊接机器人”完成,焊接参数控制稳定,充分保证了焊缝的内在质量和表面质量。(5)上支座回转支承及回转减速机的安装孔,均采用一次性装夹镇削加工工艺,实现了二者中心距的精确控制,充分保证了齿轮副的啮合精度,有效提高了回转机构的使用寿命,而且拆装维护方便。(6)下支座上平面与回转支承下平面采用有止口连接,既保证了回转支承的定心精度,同时又降低了塔机在使用过程中因高强度螺栓的轻微松动而产生的剪切力。(7)起重臂的制作在“快换接头式单节变臂组焊工装”上完成,工装设计先进、合理,对起重臂的截面及

5、连接尺寸控制准确,保证了顺利接臂后的直线度。(8)外套架爬升轮组的定位,采用了自制“标准节”作为爬升间隙定位基准,避免了因爬升间隙的不合理从而导致塔机顶升时的震动与爬行。(9)钢构件主要原材料均进行严格评价筛选,并按标准严格检验,保证了塔机使用的安全可靠性。(10)优选国内品牌配套机构及电气元件,为塔机正常运行提供了有力保障。(11)钢构件的表面涂装由抛丸喷涂线完成,增强了漆层的附着力,经久耐用。(12)塔机各部件颜色搭配均进行了科学的论证,协调美观。(13)司机室独立外置,视野良好,给操作者创造了良好的工作环境。2、起重技术性能2.1 技术性能参数表(表一)表一技术性能表项目单位倍率=2a=

6、4额定起重力矩kN.m710最大起重量t36工作幅度m356最大幅度起重量t1.0最大起重量幅度m25.5714.22起升高度独立式m40附着式15075整机自重独立式(无配重)t37.8附着式(无配重)t74.4配重t15.6其它电机总功率kW39.60最大安装高度工作风级级4允许工作温度0C-20+402.2 配套机构明细表(表二)表二配套机构明细表机构载荷率起升机构M5回转机构M1变幅机构M1变幅机构电动机型号YEZS112S-48转速r/min1380720功率kW3.22.2传动比38钢丝绳规格6X19-7.7-1550-右交线速度m/min40/20变幅速度m/min40/20起升

7、机构电动机型号YZTD200L2-2416-CD转速r/min1419692197功率kW24245.4减速机中心距mm566传动比i15.64容绳量m300转速r/min944613制动器型号YWZ3-25045制动力N250-400钢丝绳牵引力N10000规格625-12-1770-I-右交起升速度m/min79.4/39.739.7/19.98.5/4.31额定起重量T1.536最低稳定下降速度m/min7总画t0.696回转机构电动机型号YZR132M1-6转速r/min908功率kW3.7x2减速机型号QTHlOO传动比i180输出扭矩Nm10000小齿轮模数m12齿数Z15变位系数

8、X+0.5液力偶合器型号Y0X280A配套回转支承型号011.45.1250回转速度r/min0.63液压顶升系统液压泵站工作压力MPa20功率kW4(Y132M-4)油泵型号GB306顶升油缸额定压力MPa20缸径mm160杆径m110行程m1600安装距离mm2070顶升速度m/min0.5最大项升力t302.3起重特性表(表三)JH5610二IS可3-25.5726272829303132333435恻W3.002.962.832.702.582.472.372.282.192.102.023637383940414243444546叫I1.951.871.811.741.681.621

9、.571.511.461.421.37II(I)47484950515253545556/刷1.331.281.241.201.171.131.101.061.031.00JH5610Bil三tItUU)NI4.221617181920212223242526帆)6.005.254.94.594.314.063.843.633.443.2/3.112.96Iftt(I)272829303132333435363738熊l(t)2.832.702.582.472.372.282.192.12.021.951.871.81IfttU)394041424344454647484950例(t)1.74

10、1.681.621.571.511.461.421.371.331.281.241.20515253545556一捌(口1.171.13UO1.061.031.002.4起重特性曲线Q (JH5610)Wtt2.5供电参数:2.5.1整机总功率:39.60kW2.5.2供电电压:380V10%2.5.3供电频率:50Hz3、 起重机构造简述,传动机构,液压顶升,电气控制,下如下:上,其上部与塔身连结,塔身上端与接,下支座上面与回转支承的外圈连:上支座、塔帽、起重臂、平衡臂、陶以及司机室等,这些部件均可以绕金方位回转。I根部与上支座销轴连接,平衡臂则支座销轴连接。起升机构设在平衡臂一套,右侧是司

11、机室,变幅小车和由设在位于起重臂靠近臂根处的变幅机构牵引的吊钩,沿起重臂纵轴线做水平往复运动。塔身高度由地梁、标准节的高度组成,独立高度由13节标准节组成,最大起升高度15Om时,由54节塔身节组成,同时有5道附着装置。附着预埋件埋于事先计划好的附着高度位置,以便用附着撑杆将塔身附着于建筑物上。顶升机构由套架和液压顶升装置两部份组成,套架为框架式空间钢结构件,用销轴与下支座相连,其后侧装有液压顶升装置的顶升油缸及顶升横梁,液压泵站放置在套架工作平台上,顶升时顶升横梁顶在塔身的踏步上在油缸的作用下,套架连同下支座以上部分沿塔身轴心线上升,油缸顶升两次,可引入一个标准节。起升高度不超过40米时,采

12、用独立式,大于40米时采用附着式,附着时不论任何情况下,上部悬臂部分不得大于25米。独立高度时标准节13节。附着时可根据需要增加标准节和附着装置。TQTZ60(JH5610)塔机基础固定独立式外形附着式塔机外形3.2钢结构部分钢结构部分主要有地梁、标准节、基础节、附着装置、回转支承、下支座、上支座、回转塔身、塔帽、司机室、平衡臂、起重臂、起重臂拉杆、变幅小车及套架等。3.2.1 地梁:(见图3)地梁是由“井”字梁骨架、连接座组成。通过8根M33X4X400(10.9级)的高强螺栓与基础节相连,整个底架通过16个M42的地脚螺栓和8件压件紧固的基础上方。塔身是由基础节、标准节组成,各节由角钢组焊

13、成长正方形空间桁架结构,外形尺寸180OnlmXl80OmnIX280Onlm。每两个塔节的上下连接,均采用10.9级M33X4X400(10.9级)的高强度螺栓、螺母紧固连接起来。每个标准节内部都设有与标准节等长的爬梯,以便操作与维修人员上下塔机时使用,且每3节有一休息平台。各标准节均具有互换性,改变塔身标准节安装节数,起重机可达到不同的起升高度。在标准节的同一侧面的两根主弦杆上,各焊有上下两个带槽的踏步,顶升作业时,顶升横梁两端的轴头和顶升套架上的爬升爪,随着顶升油缸的伸缩,按步骤先后地落在踏步上,使顶升套架沿塔身垂直爬升,完成两个动作循环顶升套架升高一个标准节高度,此时可加接一个标准节,如此循环动作,使塔机达
