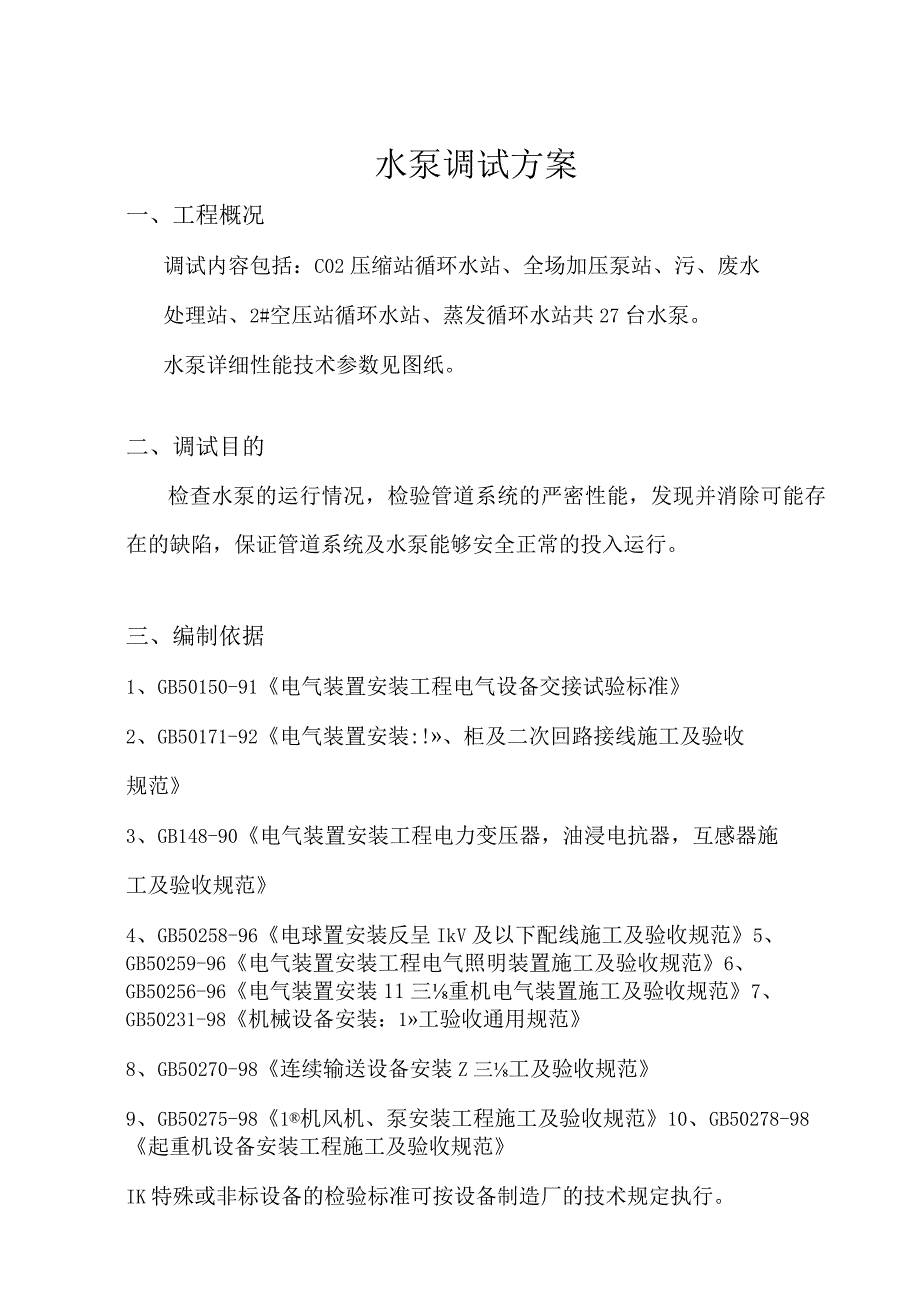

1、水泵调试方案一、工程概况调试内容包括：C02压缩站循环水站、全场加压泵站、污、废水处理站、2#空压站循环水站、蒸发循环水站共27台水泵。水泵详细性能技术参数见图纸。二、调试目的检查水泵的运行情况，检验管道系统的严密性能，发现并消除可能存在的缺陷，保证管道系统及水泵能够安全正常的投入运行。三、编制依据1、GB50150-91电气装置安装工程电气设备交接试验标准2、GB50171-92电气装置安装:!、柜及二次回路接线施工及验收规范3、GB148-90电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收规范4、GB50258-96电球置安装反呈IkV及以下配线施工及验收规范5、GB50259-

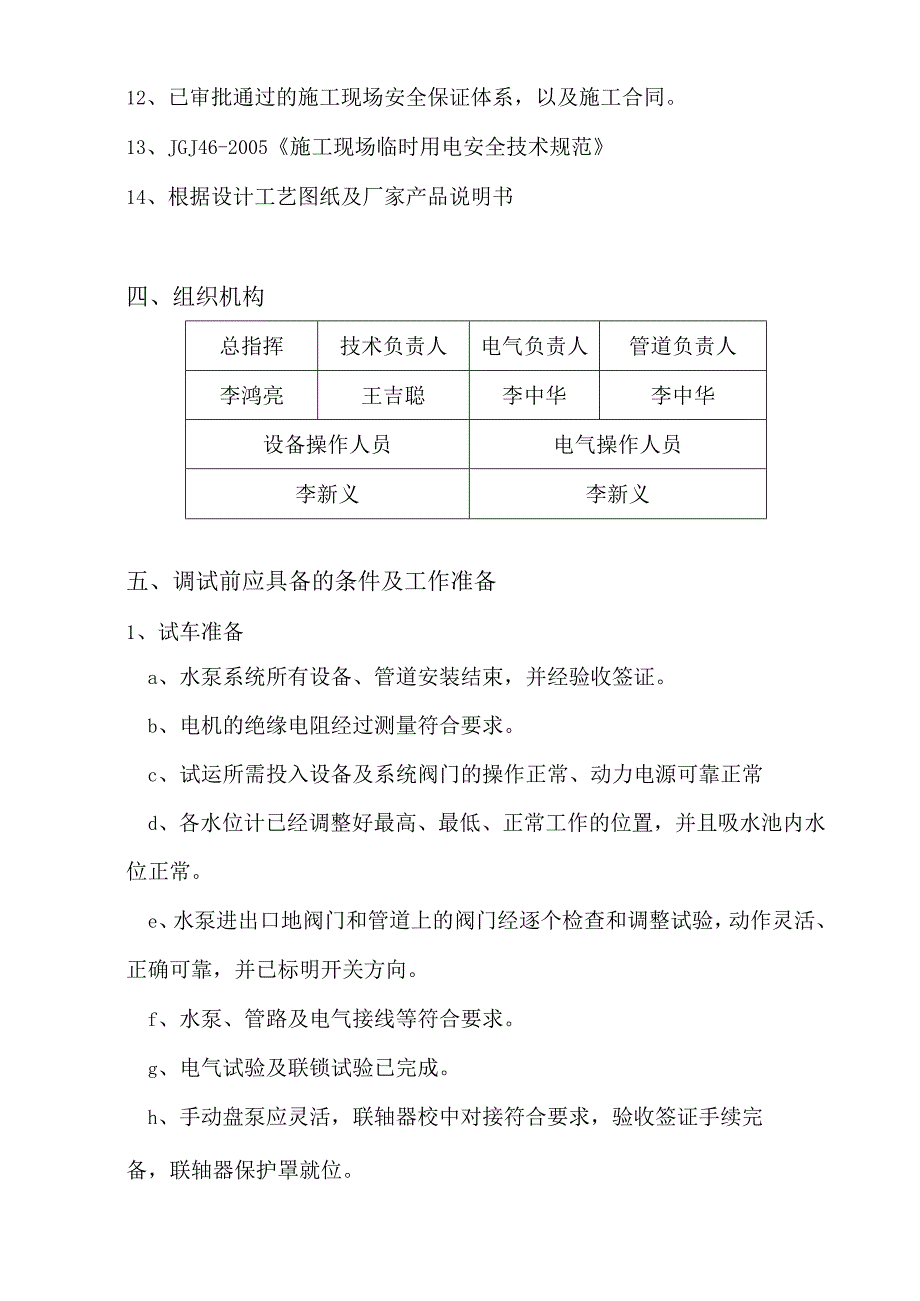

2、96电气装置安装工程电气照明装置施工及验收规范6、GB50256-96电气装置安装11三重机电气装置施工及验收规范7、GB50231-98机械设备安装：1工验收通用规范8、GB50270-98连续输送设备安装Z三工及验收规范9、GB50275-981机风机、泵安装工程施工及验收规范10、GB50278-98起重机设备安装工程施工及验收规范IK特殊或非标设备的检验标准可按设备制造厂的技术规定执行。12、已审批通过的施工现场安全保证体系，以及施工合同。13、JGJ46-2005施工现场临时用电安全技术规范14、根据设计工艺图纸及厂家产品说明书四、组织机构总指挥技术负责人电气负责人管道负责人李鸿亮王

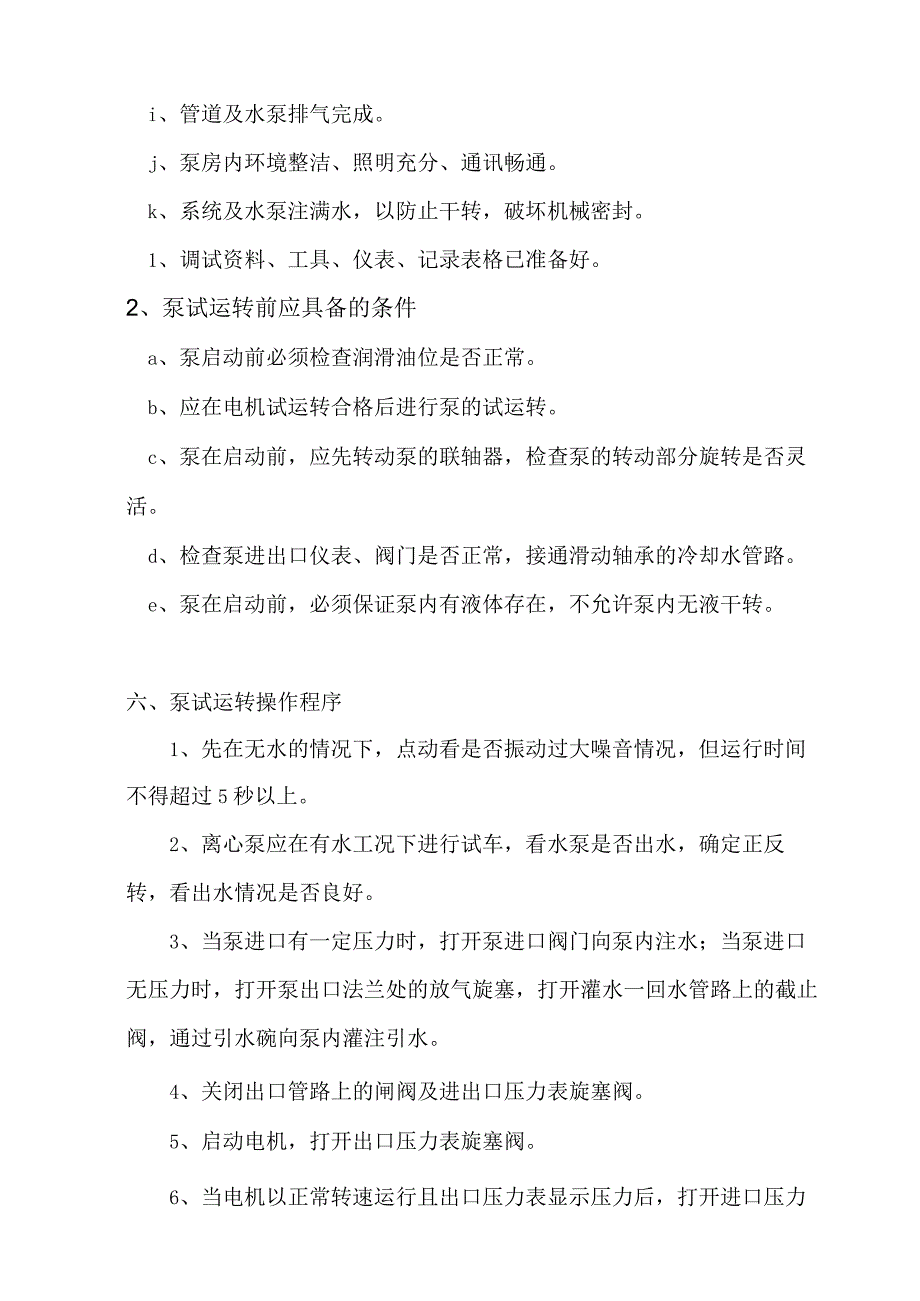

3、吉聪李中华李中华设备操作人员电气操作人员李新义李新义五、调试前应具备的条件及工作准备1、试车准备a、水泵系统所有设备、管道安装结束，并经验收签证。b、电机的绝缘电阻经过测量符合要求。c、试运所需投入设备及系统阀门的操作正常、动力电源可靠正常d、各水位计已经调整好最高、最低、正常工作的位置，并且吸水池内水位正常。e、水泵进出口地阀门和管道上的阀门经逐个检查和调整试验，动作灵活、正确可靠，并已标明开关方向。f、水泵、管路及电气接线等符合要求。g、电气试验及联锁试验已完成。h、手动盘泵应灵活，联轴器校中对接符合要求，验收签证手续完备，联轴器保护罩就位。i、管道及水泵排气完成。j、泵房内环境整洁、照明
4、充分、通讯畅通。k、系统及水泵注满水，以防止干转，破坏机械密封。1、调试资料、工具、仪表、记录表格已准备好。2、泵试运转前应具备的条件a、泵启动前必须检查润滑油位是否正常。b、应在电机试运转合格后进行泵的试运转。c、泵在启动前，应先转动泵的联轴器，检查泵的转动部分旋转是否灵活。d、检查泵进出口仪表、阀门是否正常，接通滑动轴承的冷却水管路。e、泵在启动前，必须保证泵内有液体存在，不允许泵内无液干转。六、泵试运转操作程序1、先在无水的情况下，点动看是否振动过大噪音情况，但运行时间不得超过5秒以上。2、离心泵应在有水工况下进行试车，看水泵是否出水，确定正反转，看出水情况是否良好。3、当泵进口有一定压
5、力时，打开泵进口阀门向泵内注水；当泵进口无压力时，打开泵出口法兰处的放气旋塞，打开灌水一回水管路上的截止阀，通过引水碗向泵内灌注引水。4、关闭出口管路上的闸阀及进出口压力表旋塞阀。5、启动电机，打开出口压力表旋塞阀。6、当电机以正常转速运行且出口压力表显示压力后，打开进口压力表旋塞阀并逐渐打开出口闸阀，至所需流量和压力。7、试运转合格后，关闭泵按如下顺序进行：a关闭出口管路上的阀门；b关闭进口管真空压力表旋塞阀；c切断电源停止电机运转；d关闭出口压力表旋塞阀。七、泵试运转过程应检查的内容1、泵的消耗功率是否过大。2、泵运转声音是否正常。3、泵运转时有无震动。4、轴承处是否过热，轴承处的温度升高
6、不应超过环境温度35,且极限温度不能高于75o项目检查结果各法兰连接处无渗漏，螺栓无松动填料函压盖处松紧适当，应有少量水滴出电动机电流值不超出额定值运转状况无异常声音，平稳，无较大震动2、关机程序2.1慢慢关闭水泵出口阀门2.2切断电源3、水泵安装调试合格后，应对设备安装面进行二次抹平，并清理安装现场。八、泵试运转应注意的问题1、泵的试运转应在泵生产厂家技术人员的指导下进行。2、泵在试运转时，如出现异常情况须及时停止试运行，找出产生异常情况出现的原因并进行妥善处理，在征得生产厂家技术人员认可后方可继续进行试运转。3、试运转时，应将泵的进口阀门开到全启状态，且试运转过程中严禁以进口阀门调整泵的流量。4、严禁在泵内无水的情况下启动水泵检查电机转向。5、不能使泵在出口阀未打开和泵所规定的小流量内长时间运行。6、泵在启动前，必须检查电机的旋转方向是否正常。
