1、阀门采购技术规范书第一章技术规范1总则1.1 本技术规范书适用于华能榆社发电责任有限公司阀门备件，设计、制造、结构、安装和试验等供货方面最基本的技术要求。1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和工业标准的优质产品。1.3 投标方如对本技术规范书中的技术规范有异议，应以书面形式明确提出，在征得招标方同意后可对有关条文进行修改。如招标方不同意修改仍以招标方意见为准。1. 4投标方提供给招标方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均已中文编写，所有的计量单位均采用法定的计量单

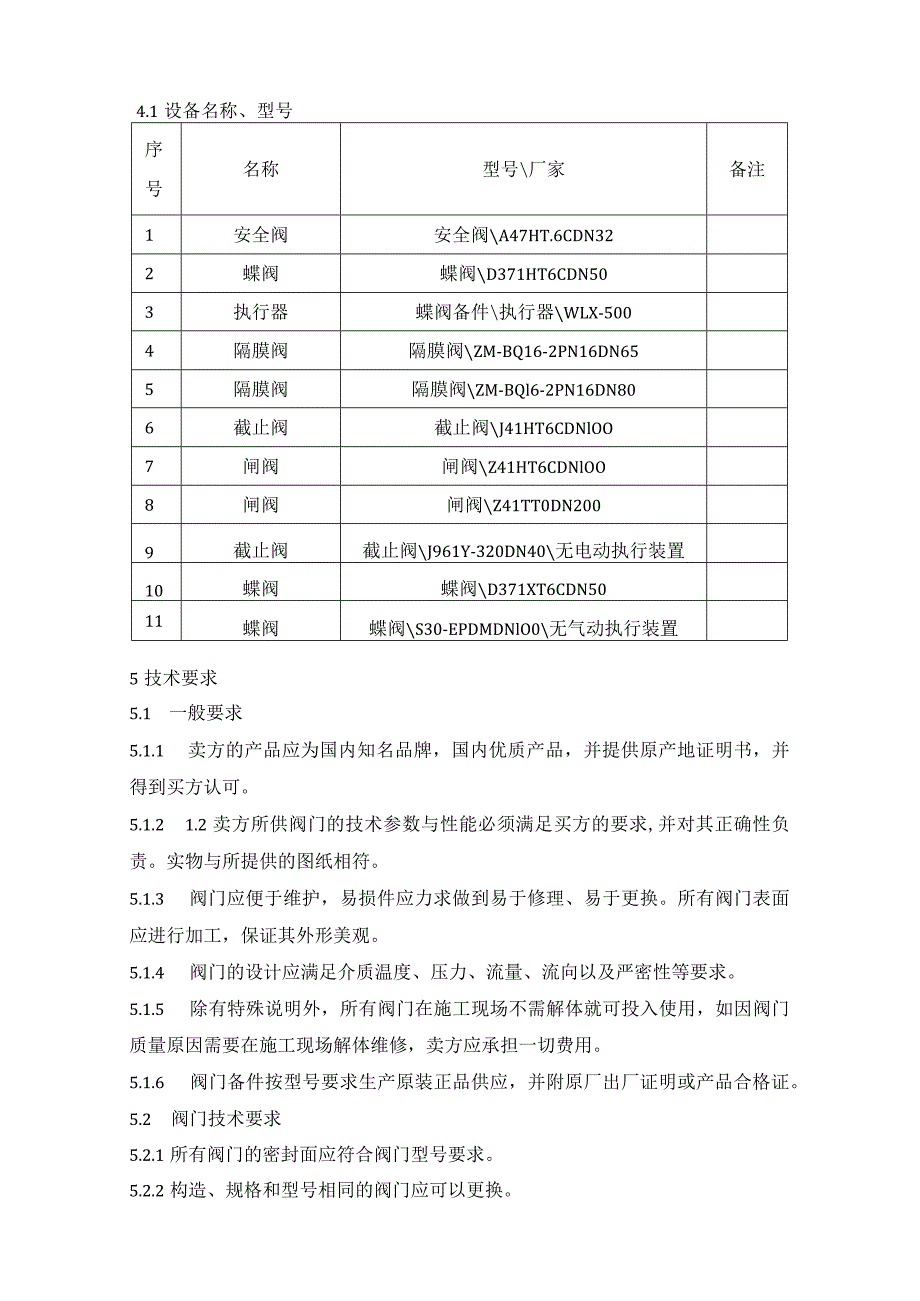

2、位。1.5 投标方应对阀门备件负全部责任。1.6 本技术规范书所使用的标准若与投标方执行的标准发生矛盾时，按较高的标准执行。2项目概况我公司二期装设2台300MW亚临界直接空冷凝汽式发电机组，汽轮机为上海汽轮机厂生产的CZK300-16.7/0.9-538/538型直接空冷凝汽式汽轮机。现需采购阀门等相关备件。3环境条件3.1 地理位置：华能榆社发电有限责任公司位于山西省晋中市榆社县邓峪村，距离太原东南方向约120公里，距榆社县城南10公里。太焦铁路线南北贯通，榆洪公路直通电厂。3.2 设备安装地点（使用地点）：室内4设备技术规范4.1设备名称、型号序号名称型号厂家备注1安全阀安全阀A47HT
3、.6CDN322蝶阀蝶阀D371HT6CDN503执行器蝶阀备件执行器WLX-5004隔膜阀隔膜阀ZM-BQ16-2PN16DN655隔膜阀隔膜阀ZM-BQl6-2PN16DN806截止阀截止阀J41HT6CDNlOO7闸阀闸阀Z41HT6CDNlOO8闸阀闸阀Z41TT0DN2009截止阀截止阀J961Y-320DN40无电动执行装置10蝶阀蝶阀D371XT6CDN5011蝶阀蝶阀S30-EPDMDNlO0无气动执行装置5技术要求5.1 一般要求5.1.1 卖方的产品应为国内知名品牌，国内优质产品，并提供原产地证明书，并得到买方认可。5.1.2 1.2卖方所供阀门的技术参数与性能必须满足买方
4、的要求,并对其正确性负责。实物与所提供的图纸相符。5.1.3 阀门应便于维护，易损件应力求做到易于修理、易于更换。所有阀门表面应进行加工，保证其外形美观。5.1.4 阀门的设计应满足介质温度、压力、流量、流向以及严密性等要求。5.1.5 除有特殊说明外，所有阀门在施工现场不需解体就可投入使用，如因阀门质量原因需要在施工现场解体维修，卖方应承担一切费用。5.1.6 阀门备件按型号要求生产原装正品供应，并附原厂出厂证明或产品合格证。5.2 阀门技术要求5.2.1所有阀门的密封面应符合阀门型号要求。5.2.2构造、规格和型号相同的阀门应可以更换。5.2.3有特定流向要求的阀门，流向应清晰地永久性地标
5、在阀门上。5.2.4滑动部件间应有一定的硬度差别以防相互咬紧，并提供有利的磨损特性，如：阀杆与上密封衬套，阀体与导向衬套，密封圈的支承面等。5.2.5所有阀门都应能在不拆卸执行器时更换填料，且不得接长阀杆来满足。5.2.6所有阀门应配套可调行程档块以防止阀门在开/关位置时超行程。5.2.7阀门应为全通径式，不允许使用文丘里阀体和缩口阀。5.2.8阀门与管道采用对焊连接时，阀体进出口规格、材料与接口连接管道管径应取得一致。5.2.9阀体壁厚应满足阀门设计强度要求，并考虑管系推力，防止阀门密封面变形。5.2.IO蝶阀的设计制造标准，除按GB12238-89法兰连接蝶阀标准执行外，并参照美国AWWA
6、-C504-80标准。5.2.11蝶阀的法兰标准，按GB2555-81标准执行。5. 2.12蝶阀的材质按AWWA-C504-80标准等效选用。5.2. 13蝶阀采用硬密封结构。阀门密封圈的设计制造，必须保证蝶板在工作时,一侧为工作压力，另一侧为无压时不漏水，泄漏量为零；阀门需双向密封。阀门的操作机构为涡轮传动，具有足够的力矩和刚度，保证蝶板在开启和关闭过程中平稳运行，使蝶板稳定的停留在任意的中间位置上。5.3. 14蝶阀的开度限位装置可靠，开度标志要求准确明显，保证开度指示与实际阀板位置一致。5.4. 15蝶阀采用金属硬密封的蝶阀，阀座堆焊硬质合金，密封环采用金属片层叠组成，其他材料和上述阀
7、门的要求相同,蝶板需锻造成型。5.5. 16每个蝶阀在制造厂内进行三次全开全关的装配及性能试验（金属密封蝶阀按JB/T8527-1997第7.2的规定）并提供试验报告：5.6. 17强度试验：倍公称压力5. 2.18密封试验（双向）：倍公称压力5.2. 19阀门密封圈的设计制造，必须保证蝶板工作时，一侧为工作压力，另一侧为无压时不漏水，泄漏量为零，且为双向承压，其他阀门的主要承压方向为逆水流方向。5.3材料和焊接5.3.1保证所有材料适合于所输送的流体是卖方的责任。所有承压零部件材料均应符合ASTM相关规范的要求，非承压材料如垫片、填料等也要满足相关规定或卖方的标准。5.3.2阀门与管道采用对
8、口焊接，阀体进出口与接管口径应取得一致，否则卖方应提供大小头，并焊接后随阀门整体供货。如阀门接口材料与管道材料不相容，厂家应提供过渡段，并焊接后随阀门整体供货。5.3.3与不同材料的管道焊接的阀门应在厂内焊一段与管子材料一致的短管。短管的壁厚应根据阀门的设计压力和温度以及水压试验的要求进行选择。5.3.4所有焊接都应符合相关规范或标准的要求。所有的焊接程序和焊工资格性应按ASME第9章要求。5.3.5所有金属切屑、填充物、焊渣、杂质碎片及其他外来异物发货前都必须从内部清干净，并除上保护漆，清洁度标准不低于汽轮机清洁度洁-2的要求。5.4清洁、油漆、标志5.4.1所有杂物（如金属屑、焊渣等）应从
9、每个部件的内部清出。所有磨碎物、锈斑、油、脂、粉尘等有害物质从阀门设备内、外表面清除干净。确保出厂发运时阀门备件内、外表面清洁干净。5.4.2当采用化学清洗时，严禁阀门备件有任何凹坑或其它损伤。5.4.3投标方按相关标准进行油漆以防止在运输、保管和运行期间受到腐蚀。5.4.4阀门备件油漆应选用性能优良的漆种，并能适应当地环境条件。设备表面应涂三层底漆两层面漆，设备外表面的颜色应依据招标方要求。5. 4.5涂底漆在喷砂后8小时之内、生绣之前进行。5.4.6阀门备件应使用耐腐蚀材料制作的金属铭牌，金属铭牌至少应包括下列内容：设备名称、设备制造厂名称、制造年月、制造厂产品编号、制造许可证编号、设备型
10、号、备件的压力一温度等级及泄露量等。其他标志按GB/T12220的规定确定。6质量保证及试验6. 1设计制造标准7. 1.l阀门设计、制造、检验和试验应按照下列标准及规范执行，但不限于下列标准和规范，包括它们的附件。1） AWS-美国焊接协会2） B16.34-钢制阀门（对焊接口和法兰端面）3） B31.1-动力管道4） MSS-阀门及管件工业制造商标准化协会5）地震标准-工业设备抗震鉴定标准6）阀门设计、制造、材料性能符合ANSlBI6.34标准7）火灾安全符合API607标准8）检验、验收符合API598标准。6.1.2上述标准和规定仅提出了基本的技术要求。如果卖方提出了更经济合理的设计、
11、材料、制造工艺等，同时又能使卖方提供的设备达到本招标文件的要求，并确保安全连续运行，在征得买方同意后，卖方可以不全部使用上述标准和规定。6.1.3当本技术技术规范书与某项标准、规范有矛盾时，卖方应以书面形式通知买方，并提出解决办法。6.1.4在签订订货合同与制造厂最初投料生产之前，由于标准、规范及规定的更改，卖方应向买方提出，否则由此引起的后果由卖方负责。6.2性能、质量保证6.2.1当本技术规范书与某项标准、规范有矛盾时，投标方应以书面形式通知招标方，并提出解决办法。6.2.2在签订订货合同与投料生产前，由于标准、规范及规定的更改，投标方应向招标方提出，否则由此引起的后果由投标方负责。6.2
12、.3在图纸设计和材料选择方面应准确无误，加工工艺无任何差错，技术文件及图纸要清晰、正确、完整，设备能满足安装，启停、正常运行和维护的要求。6.2.4在安装和设备质保期间发现部件缺陷、损坏情况时，投标方应首先提供更换的零部件，在证明为设计和制造原因时，投标方免费更换，在确认为招标方责任时，招标方负责更换零部件的费用。6.2.5在设备质量保证期后，投标方仍有义务对设备的完好和正常运行提供技术支持。当设备出现故障时，投标方仍应积极配合招标方解决技术问题及保证及时提供检修零部件。6.2.6如产品质量和性能与标准不符时，招标方有权拒绝验收，投标方应负责修理、更换或赔偿。6.2.7投标方有责任将检查和试验
13、资料按规定完整、及时提交给招标方；6.3设备的试验及要求6.3.1工厂试验要求：投标方须严格进行厂内各生产环节的检验和试验，以检查其符合技术规范书要求。投标方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。6.3.2投标方应有健全的质量管理体系，并通过IS09000系列质量管理体系认证，在产品生产和服务时要严格执行质量体系程序文件。6.3.3阀门备件应有完整的质量证明书及出厂检验报告。6.3.4招标方对产品的一切检验的验收并不能解除投标方质量问题上的责任，如产品质量不能满足本技术协议，其责任由投标方承担。6.3.5设备制造过程中，招标方可派人到投标方进行
14、监造和验收，投标方应积极配合。6.3.6卖方应按技术要求，保证阀门装置的下列性能：6.3.6.1在设计参数下，保证阀门参数符合数据表的要求。6.3.6.2阀门应能满足年运行大于6000小时的要求。6. 3.6.3阀门使用寿命保证30年，自阀门投运日起，提供五年质保期。第二章供货范围、交货进度1 一般要求1.1 本附件规定了合同设备的供货范围。投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合第一章的要求。1.2 投标方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不
15、足，投标方仍须在执行合同时补足。1.3 除有特别注明外，所列数量均为本期工程所需。2供货范围2.1基本供货范围（投标方要确认此范围并细化列出，如有需要可补充）3供货清单序号名称单位数量1安全阀A47HT.6CDN32件22蝶阀D371H-16CDN50件23蝶阀备件执行器WLX-500件14隔膜阀ZM-BQ16-2PN16DN65件15隔膜阀ZMfQ16-2PN16DN80件16截止阀J41H-16CDNlOO件17闸阀Z41HT6CDNlOO件28闸阀Z41TT0DN200件19截止阀J961Y-320DN40无电动执行装置件110蝶阀D371XT6CDN50件211蝶阀S30-EPDMDNlo（A无气动执行装置件44供货周期4.1阀门备件交货期：合同后签订1个月内设备运达榆社电厂,按招标方指定地点卸货。第三章技术资料和交付进度
