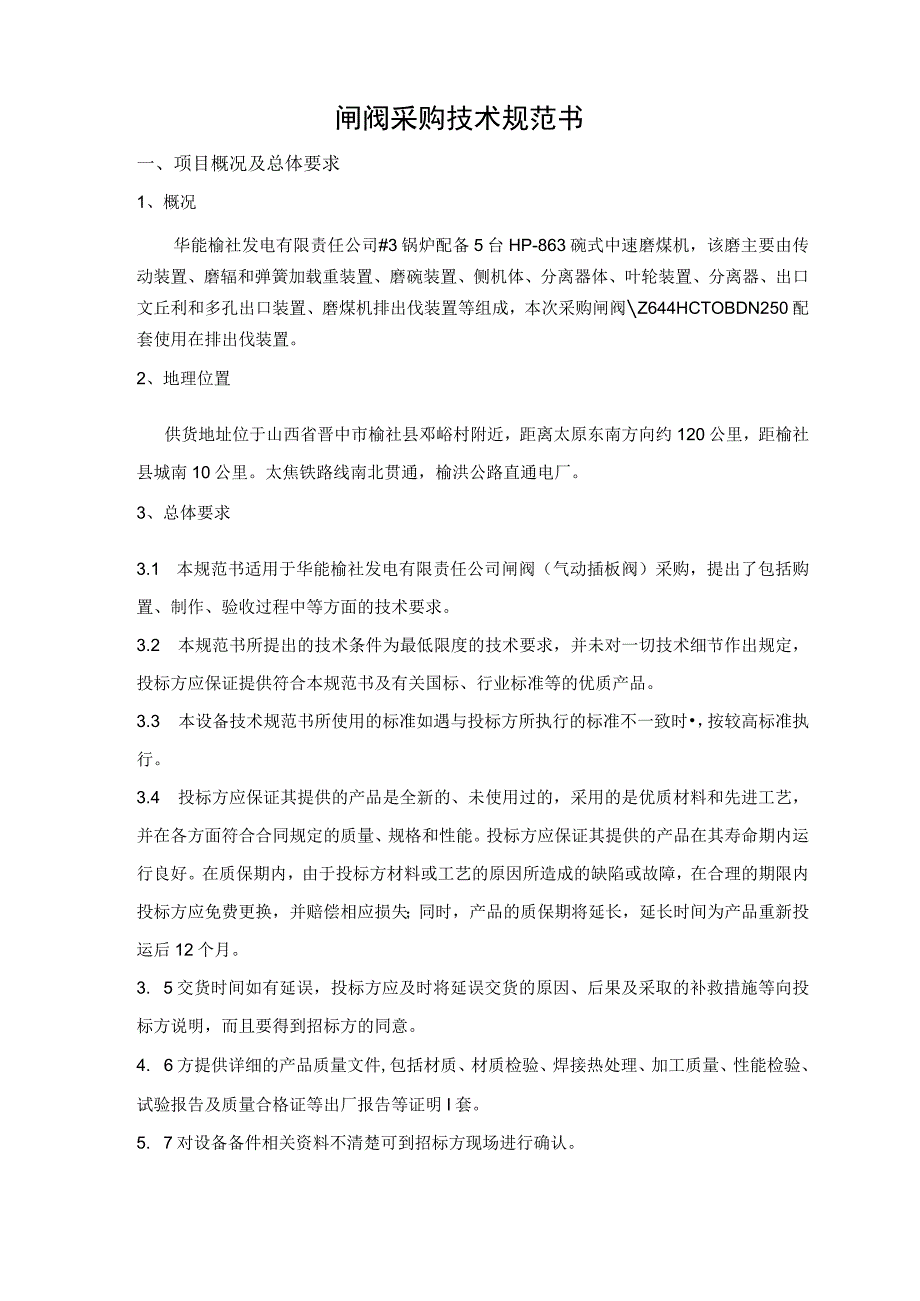

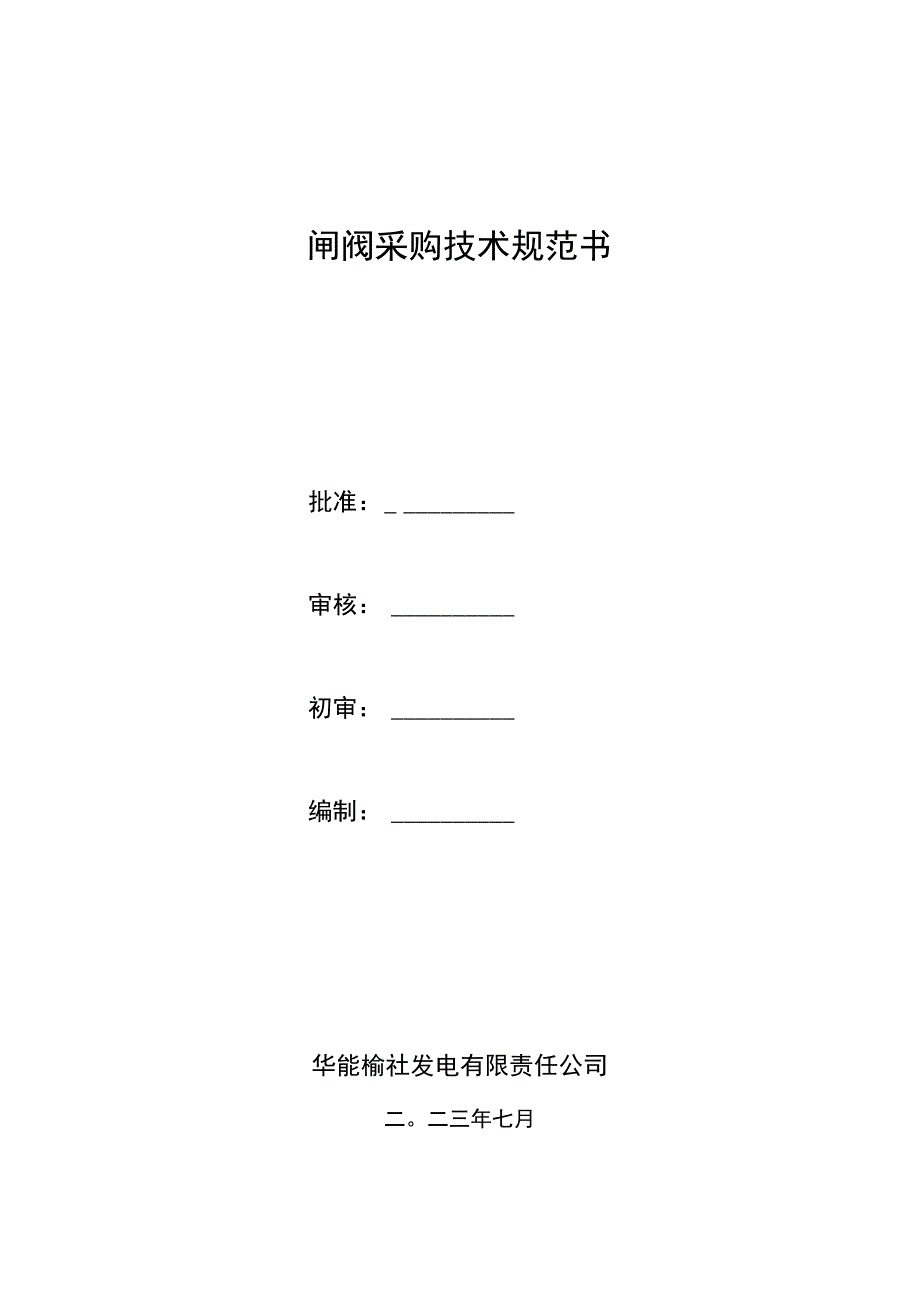

1、闸阀采购技术规范书批准：审核：初审：编制：华能榆社发电有限责任公司二。二三年七月闸阀采购技术规范书一、项目概况及总体要求1、概况华能榆社发电有限责任公司#3锅炉配备5台HP-863碗式中速磨煤机，该磨主要由传动装置、磨辐和弹簧加载重装置、磨碗装置、侧机体、分离器体、叶轮装置、分离器、出口文丘利和多孔出口装置、磨煤机排出伐装置等组成，本次采购闸阀Z644HCTOBDN250配套使用在排出伐装置。2、地理位置供货地址位于山西省晋中市榆社县邓峪村附近，距离太原东南方向约120公里，距榆社县城南10公里。太焦铁路线南北贯通，榆洪公路直通电厂。3、总体要求3.1 本规范书适用于华能榆社发电有限责任公司闸
2、阀（气动插板阀）采购，提出了包括购置、制作、验收过程中等方面的技术要求。3.2 本规范书所提出的技术条件为最低限度的技术要求，并未对一切技术细节作出规定，投标方应保证提供符合本规范书及有关国标、行业标准等的优质产品。3.3 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。3.4 投标方应保证其提供的产品是全新的、未使用过的，采用的是优质材料和先进工艺，并在各方面符合合同规定的质量、规格和性能。投标方应保证其提供的产品在其寿命期内运行良好。在质保期内，由于投标方材料或工艺的原因所造成的缺陷或故障，在合理的期限内投标方应免费更换，并赔偿相应损失；同时，产品的质保期将延

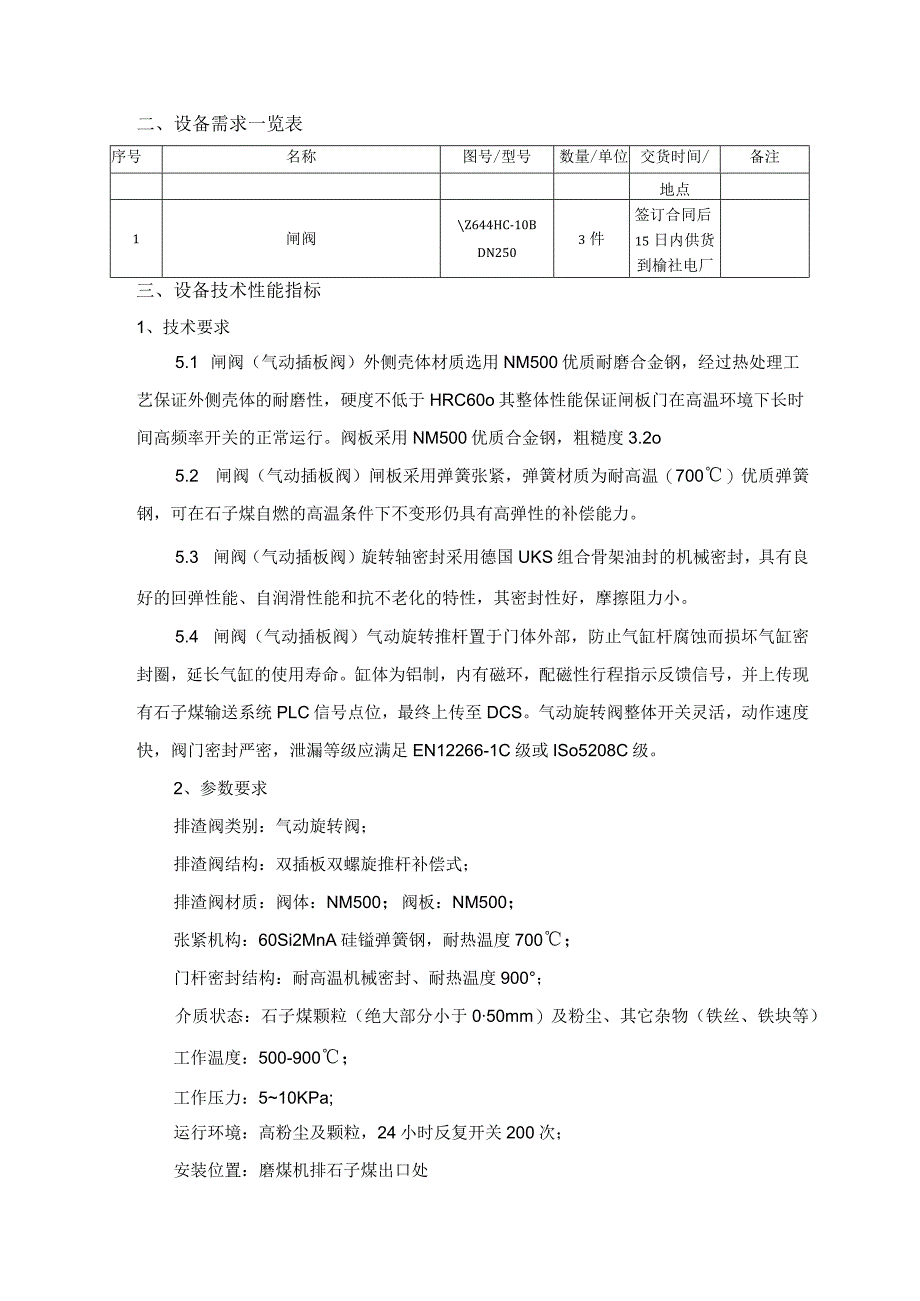

3、长，延长时间为产品重新投运后12个月。3. 5交货时间如有延误，投标方应及时将延误交货的原因、后果及采取的补救措施等向投标方说明，而且要得到招标方的同意。4. 6方提供详细的产品质量文件,包括材质、材质检验、焊接热处理、加工质量、性能检验、试验报告及质量合格证等出厂报告等证明I套。5. 7对设备备件相关资料不清楚可到招标方现场进行确认。二、设备需求一览表序号名称图号/型号数量/单位交货时间/备注地点1闸阀Z644HC-10BDN2503件签订合同后15日内供货到榆社电厂三、设备技术性能指标1、技术要求5.1 闸阀（气动插板阀）外侧壳体材质选用NM500优质耐磨合金钢，经过热处理工艺保证外侧壳体
4、的耐磨性，硬度不低于HRC60o其整体性能保证闸板门在高温环境下长时间高频率开关的正常运行。阀板采用NM500优质合金钢，粗糙度3.2o5.2 闸阀（气动插板阀）闸板采用弹簧张紧，弹簧材质为耐高温（700）优质弹簧钢，可在石子煤自燃的高温条件下不变形仍具有高弹性的补偿能力。5.3 闸阀（气动插板阀）旋转轴密封采用德国UKS组合骨架油封的机械密封，具有良好的回弹性能、自润滑性能和抗不老化的特性，其密封性好，摩擦阻力小。5.4 闸阀（气动插板阀）气动旋转推杆置于门体外部，防止气缸杆腐蚀而损坏气缸密封圈，延长气缸的使用寿命。缸体为铝制，内有磁环，配磁性行程指示反馈信号，并上传现有石子煤输送系统PLC
5、信号点位，最终上传至DCS。气动旋转阀整体开关灵活，动作速度快，阀门密封严密，泄漏等级应满足EN12266-1C级或ISo5208C级。2、参数要求排渣阀类别：气动旋转阀；排渣阀结构：双插板双螺旋推杆补偿式；排渣阀材质：阀体：NM500；阀板：NM500；张紧机构：60Si2MnA硅镒弹簧钢，耐热温度700；门杆密封结构：耐高温机械密封、耐热温度900；介质状态：石子煤颗粒（绝大部分小于050mm）及粉尘、其它杂物（铁丝、铁块等）工作温度：500-900；工作压力：510KPa;运行环境：高粉尘及颗粒，24小时反复开关200次；安装位置：磨煤机排石子煤出口处接口尺寸：以采购方现场改造需求为准，
6、现场预留的阀门安装长度及法兰为非标件，请务必与专业人员核实确认，确保理解正确，安装无误。四、技术服务及质保服务要求1 .质保期内一旦产品出现质量问题，要求投标方在24小时内予以响应并将设备部件无偿更换。2 .验货之日起，不少于一年质保期。3 .投标方应在投标书中作出产品质保期和保修期限的承诺。五、包装及运输1包装1.1 设备的包装应遵循包装通用技术条件的标准。1.2 设备外露加工表面应涂防锈油。1.3 设备包装箱应装箱发运，并应在箱中固定。包装箱应防雨、牢固。包装箱外表面应有不易擦掉的标志，其内容为：制造厂名称；产品名称、型号；装箱数量;装箱日期、地址等。2运输和贮存2.1设备在运输过程中应做好避免剧烈碰撞，挤压等措施。2.2投标方在交货验收签字前,因卸货等发生的不安全事故等责任由投标方负责。
