《隐形眼镜的理想材料.ppt》由会员分享，可在线阅读，更多相关《隐形眼镜的理想材料.ppt（61页珍藏版）》请在第壹文秘上搜索。

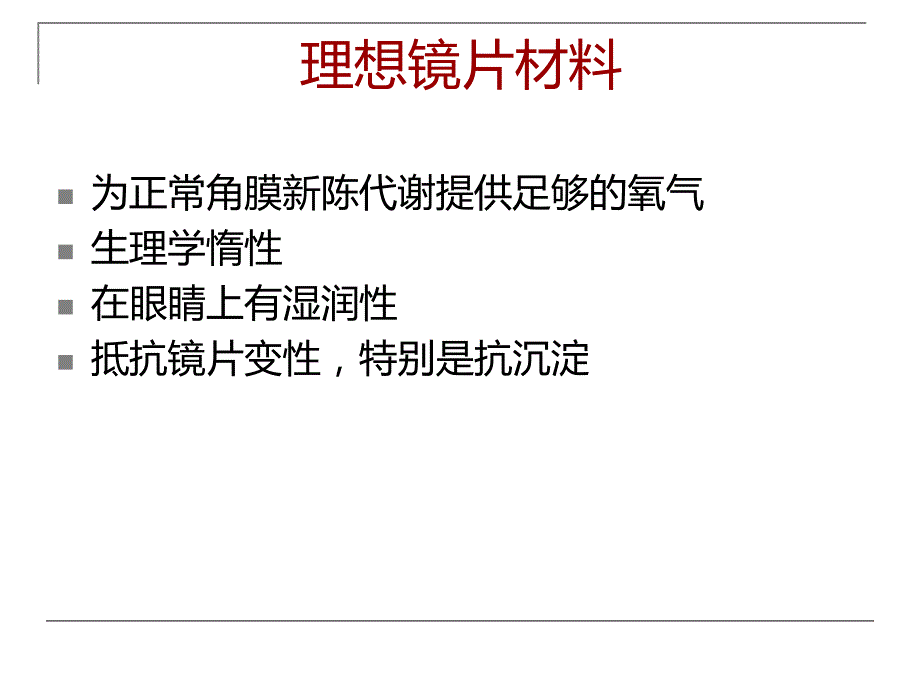

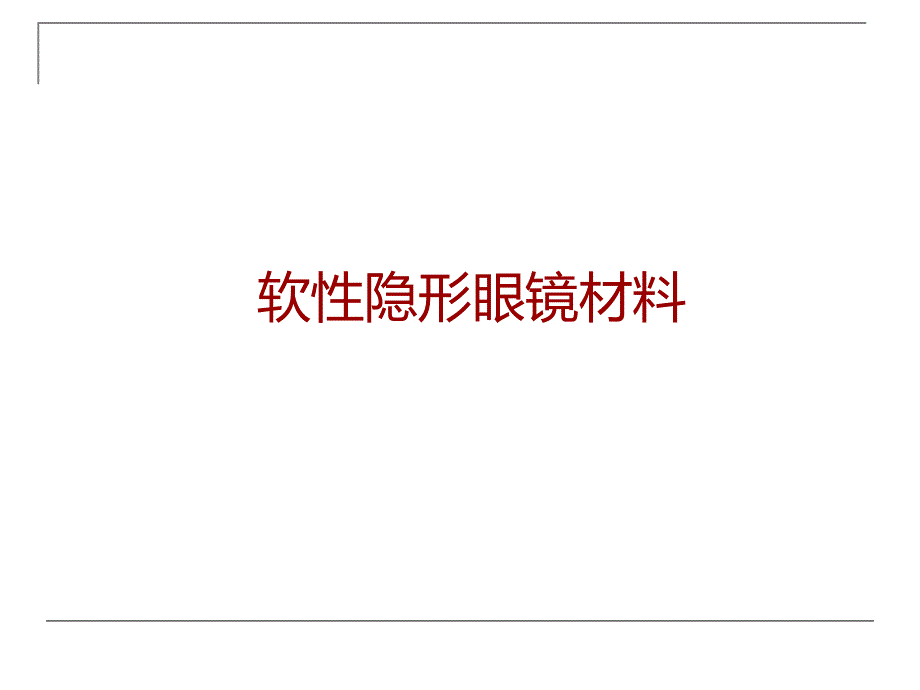

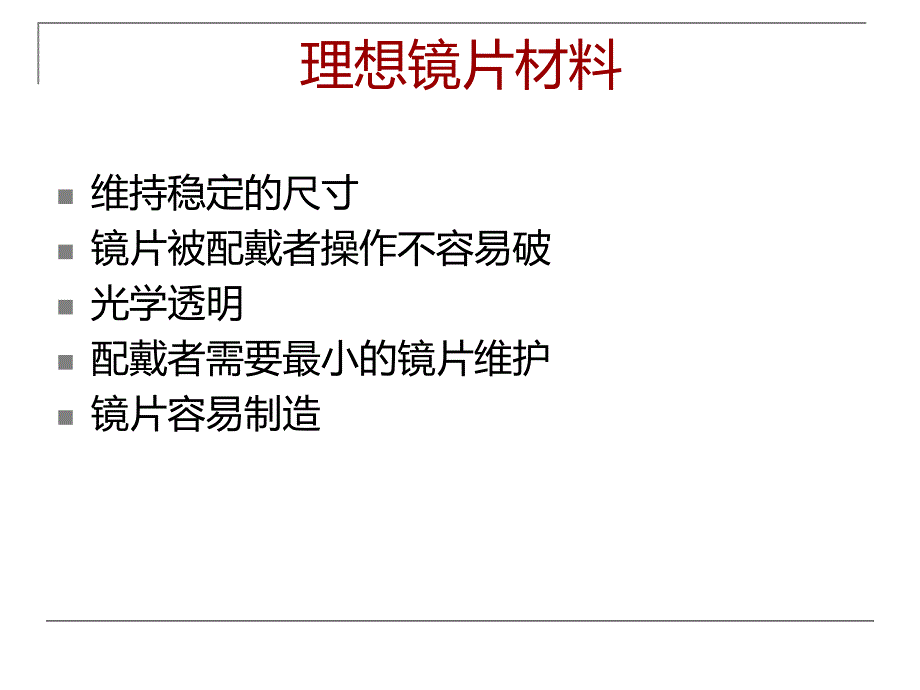

1、软性隐形眼镜材料理想镜片材料n为正常角膜新陈代谢提供足够的氧气n生理学惰性n在眼睛上有湿润性n抵抗镜片变性，特别是抗沉淀理想镜片材料n维持稳定的尺寸n镜片被配戴者操作不容易破n光学透明n配戴者需要最小的镜片维护n镜片容易制造重要材料特征n透氧率n好的湿润性n抗划伤n柔韧性(SCL)允许镜片依附角膜表面n耐用性耐受正常镜片操作和配戴，不容易破裂n抗沉淀材料特性n透明性 光通过时有反射，吸收，散射等 指一种物质的清晰性 化学，纯度，水合作用等综合材料特性n硬度和韧度 硬度反映耐用性 韧度反映柔韧程度材料特性n抗张强度 能承受的最大拉力值，关系到戴用过程中的耐受性材料特性n弹性模量 抵抗变形的能力材
2、料特性n比重n折射率材料特性n湿润性 湿润角的概念 湿润性与泪液的关系 与舒适度的关系 与沉淀物的关系材料特性n水合作用 4%亲水材料材料特性n离子电荷 离子性材料与非离子性材料 离子性材料与镜片沉淀物透氧率nO2透氧率=Dk值n内在材料特征nD=材料的弥散系数nK=材料的溶解度n透氧率不随镜片厚度、镜片形态或BVP而变化氧传导性n氧传导性=Dk/tn材料透氧率/镜片厚度n镜片厚度t可能是：-tc（几何中心厚度）-T局部取决于需要计算氧传导性的部位防止角膜水肿角膜需要多少氧气nDW镜片时需要氧气9.9%(DK/t=24)nEW镜片时需要氧气17.9%(DK/t=87)(Holden和 Mert
3、z,1984)角膜水肿对氧传导性n4.0%角膜水肿 DK/t =87n3.5%角膜水肿 DK/t =107n3.2%角膜水肿 DK/t =125低氧传导性氧气角膜变化n上皮微囊n内皮多形变n角膜PH变化n角膜水肿n内皮空泡材料湿润性n实验室测量：湿润角 小角度=湿润性好n在眼评估：泪膜覆盖情况 泪膜破裂时间 干燥时间材料生物相容性的必要条件n惰性n不包含渗透性物体n没有选择地吸收其他物质n没有过多的镜片电荷n在眼部的摩擦较小n有电荷相容性n不引起炎症和免疫反应软镜材料nOtto Wichterle 教授，1954 PHEMA材料n在1956年试验了第一付软性隐形眼镜软镜材料物理相容性n镜片需要
4、活动n需要柔软，特别是厚镜片软镜材料光学质量n取决于镜片水化后的表面质量n水化后形态的规则性nBVP是否在允许误差内n没有不需要的环曲面n如果是环曲面镜片需要考虑镜片柱镜轴性软镜材料重要的物理和化学特征n透氧率（Dk）n含水量n弹性n离子性n抗沉淀性n折射率n耐用性n环境易感性软镜材料影响透氧率的因素n含水量n聚合体化学特征n材料保水的方法n温度nPHn周围媒介的渗透压含水量影响n透氧率n折射率n硬度（操作）n耐用性n预防蒸发的最小镜片厚度n受环境影响程度，包括镜片变质n镜片护理液的选择软镜材料在34C的DK 含水量 DK 55%1828低含水量优点n环境影响较少 -镜片参数稳定n较大的硬度提
5、供较容易的镜片操作n较高的折射率n几乎任何镜片护理产品均能使用 n较好的镜片重复性n较好的湿润性n较少发生因为水分蒸发引发的角膜染色低含水量缺点n低DKn柔软性差n薄镜片操作困难高含水量优点n高DKn更柔软n镜片变形后恢复快高含水量缺点n镜片较脆弱n较容易镜片沉淀n较易受环境的影响n低折射率n镜片参数稳定差并且重复性差n不建议使用热消毒法消毒镜片（试戴镜片）n制造困难n不能制造得太薄水分蒸发软镜材料离子性n离子性材料 表面充负电荷n非离子性材料 聚合物内部有极化位点 但是表面不带电荷离子性软镜材料n优点 更好的湿润度 泪液蛋白变性少n缺点 较多镜片沉淀 沉淀物可能黏附 容易受PH变化的影响非离
6、子性软镜材料n优点 不容易沉淀 不黏附带电颗粒n缺点 泪液蛋白变性多 较难湿润FDA有关软镜材料的分类n类I 低含水量，无离子性n类II 高含水量，无离子性n类III 低含水量，离子性n类IV 高含水量，离子性软镜设计特征软镜设计目标n安全n舒适n增视安全：眼健康的前提n最小的机械压力n最大的透氧性n尽可能排除角膜代谢物增视：矫正视力的目的n完全的屈光矫正n合理的中央光学区舒适：配戴者的要求n镜片的直径n镜片的厚度n镜片的含水量材料的透氧性n与镜片的厚度成反比n与材料的含水量成正比角膜戴镜氧需求n镜片中央厚度n镜片的最厚点目前能达到的厚度标准n含水量 38%55%70%n最薄 0.035 0.
7、055 0.10镜片的后表面n基弧n周边曲率镜片前表面n光学区设计-屈光度n周边载体（缩径设计）中央光学区n直径：8.08.5mmn瞳孔：3.06.0mmn移动度：1.01.5mm角膜曲率与基弧的匹配n完全增加舒适度n减少对泪膜的干扰角膜曲率与基弧的匹配n完全一致n较平坦n较陡设计参数间的关系n基弧n直径n弧矢高软镜配戴的评价内容n镜片的中心n镜片覆盖n镜片移动度隐形眼镜的制造与发展早期制造方法n玻璃抛光n玻璃泡切割-Mandelln玻璃巩膜镜-Dallos玻璃巩膜镜的制造 n-眼角膜印膜一铜质印膜n玻璃压膜（后表面）n前表面研磨及抛光隐形眼镜制造工艺n车削形成法n旋转成形法n模压成形法车削形成法n用于PMMA 及RGP制造车削法n车削n抛光n水合n萃取n着色n完成n灭菌n标签车削法的缺点n易产生误差n成本高n镜片重复性差旋转成形法nWichterle发明n液体材料旋转模具镜片成形决定于温度、比重、离心力、表面张力、液体量及旋转速度旋转浇铸法特点n镜片前表面决定于膜具n镜片后表面决定于多种因素n成本相对低旋转浇铸改良法n镜片经旋转浇铸成前表面n车削后表面并抛光n用于抛弃型隐形眼镜制造模压形成法n制作模具注入液态聚合物压模成形 紫外光凝固模铸成形法特点n成本低n重复性好n镜片前后表面均由模具决定n用于制造抛弃型镜片n镜片水化时产生一定误差
