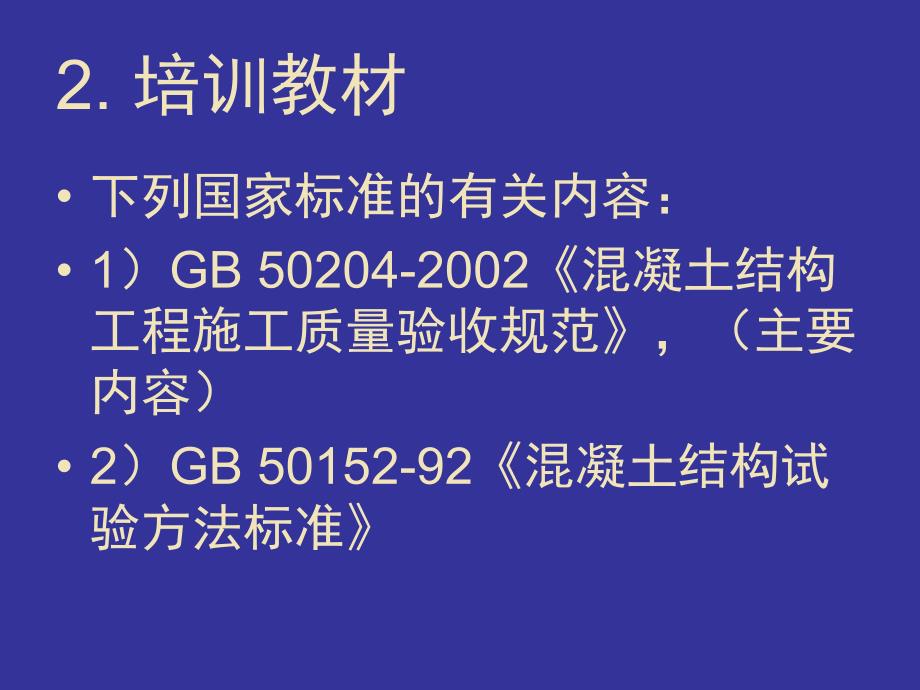

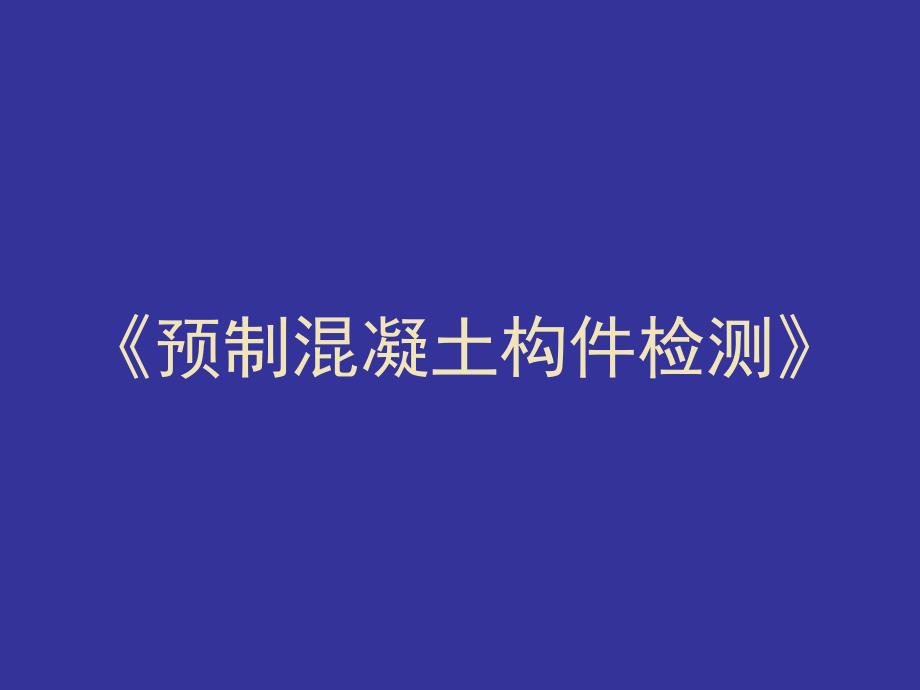

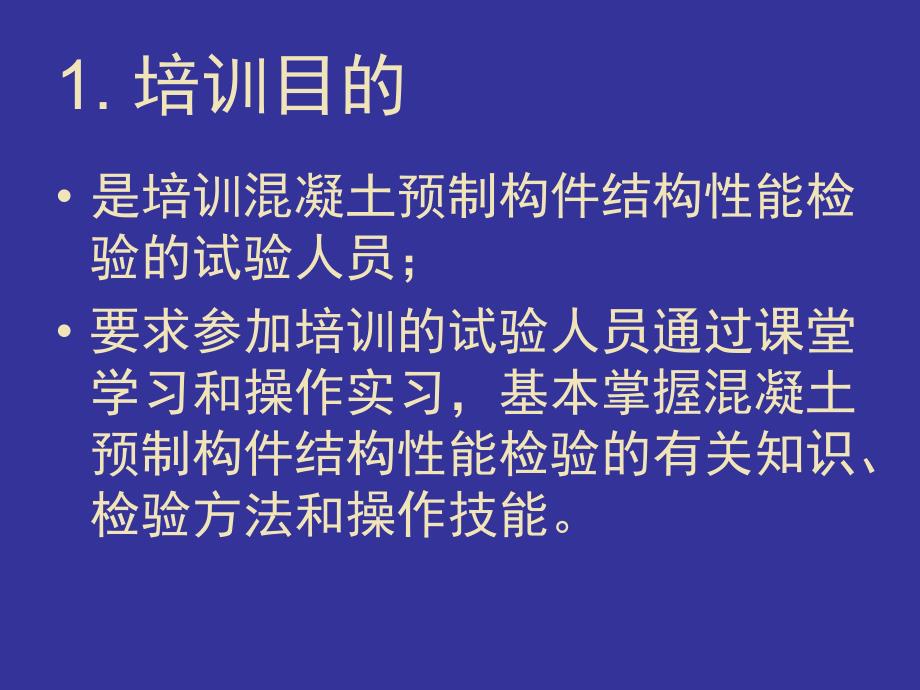

1、预制混凝土构件检测 1.培训目的 是培训混凝土预制构件结构性能检验的试验人员；要求参加培训的试验人员通过课堂学习和操作实习，基本掌握混凝土预制构件结构性能检验的有关知识、检验方法和操作技能。2.培训教材 下列国家标准的有关内容：1）GB 50204-2002混凝土结构工程施工质量验收规范，（主要内容）2）GB 50152-92混凝土结构试验方法标准 2.培训教材 3）GB 50010-2002混凝土结构设计规范 4）GB 50009-2001建筑结构荷载规范（2006年版）5）GB 13476-1999先张法预应力混凝土管桩 2.培训教材 6）GB/T 16752-1997混凝土和钢筋混凝土排
2、水管试验方法 3.课堂教学内容 3.1 有关知识 1）预制构件的种类，按其功能、所承受的荷载及形状等分为，柱、梁、板、桩、桁架、管子等。2）预制构件的设计、制作、安装和检测，应符合规范、标准和规程等，商品质量和安全使用要求。3.1 有关知识 3）受弯构件的荷载和内力，横向荷载、弯矩和剪力。4）简支梁的支座和边界条件，固定铰支座和滚动铰支座，它们的特性：弯矩为零、自由转动、不能竖向移动，滚动端可以水平移动、固定端不能水平移动。梁的轴力为零。荷载和内力3.1 有关知识 5）梁的弯曲变形，位移和挠度。6）梁的荷载图式（设计和试验的）和等效荷载，分布荷载和集中荷载。7）混凝土简支梁的受力全过程，荷载和
3、变形、开裂、破坏形式。变形和挠度挠度和荷载3.2 混凝土结构工程施工质量验收规范 1）通知。施行日期，有关说明，原规范标准作废。2）第1章 总则。掌握。3）第2章 术语。了解、掌握。3.2 混凝土结构工程施工质量验收规范 4）第3章 基本规定，了解、掌握有关的内容，如3.0.5和3.0.6条。5）4.2.8条，基本了解。6）8.1.1条，外观质量缺陷，掌握。3.2 混凝土结构工程施工质量验收规范 7）9.1节，掌握。8）9.2节，全面掌握。用于结构性能检验的试件，其主控项目必须符合9.2.19.2.3，其一般项目可以根据需要按9.2.4和9.2.5执行。3.2 混凝土结构工程施工质量验收规范
4、9）9.3节，全面掌握。9.3.1条中规定的检验数量，适应于有好的制作条件、并进行相应的质量控制的构件生产厂或施工现场的质量检验，不一定适合某些场合（如不知道构件的批号、生产日期，是否有合格证等）。3.2 混凝土结构工程施工质量验收规范 10）9.3.2条，承载力检验。公式（9.3.2-1）表示，构件的实测（实际）承载力大于或等于荷载设计值（规定要承受的荷载）乘以结构重要性系数乘以承载力检验系数允许值。由标志取检验系数，先到先取，同时到取较大者。（见照片）3.2 混凝土结构工程施工质量验收规范 10）9.3.2条，承载力检验。结合混凝土结构设计规范的3.1节和3.2节。承载能力极限状态，正常使
5、用极限状态。承载能力极限状态计算，安全等级，重要性系数，与公式（9.3.2-1）比较。3.2 混凝土结构工程施工质量验收规范 10）结合建筑结构荷载规范的3.1节和3.2节。荷载种类，荷载组合。承载能力极限状态，按基本组合或偶然组合设计；正常使用极限状态，用标准组合、频遇组合或准永久组合。3.2 混凝土结构工程施工质量验收规范 11）9.3.3条，挠度检验。结合混凝土结构设计规范的3.3节、8.2.5条。设计计算中，规定按标准组合并考虑长期作用影响，用。由标准组合得到荷载标准值。准永久组合荷载值、弯矩值的计算（建筑结构荷载规范3.2.10条）。3.2 混凝土结构工程施工质量验收规范 12）9.
6、3.4条，抗裂检验。结合混凝土结构设计规范的3.3.3条和6.1.5条、8.1.4条、8.2.4条。公式（9.3.4-1）用于控制构件受拉边缘的拉应力。设计计算中，规定按标准组合。由标准组合得到荷载标准值。3.2 混凝土结构工程施工质量验收规范 13）9.3.5条，裂缝宽度检验。结合混凝土结构设计规范的3.3.3条和3.3.4条、3.4.1条。公式（9.3.5）用于控制构件在标准组合即荷载标准值下的裂缝宽度。3.2 混凝土结构工程施工质量验收规范 14）9.3.6条，检验结果验收。第二次检验的要求即第二次检验的指标。可以不考虑裂缝宽度检验的要求。3.2 混凝土结构工程施工质量验收规范 15）附
7、录C，全面掌握。16）C.0.1，结合50152混凝土结构试验方法标准的3.1节、3.2节。17）C.0.2，结合50152混凝土结构试验方法标准的3.3节。3.2 混凝土结构工程施工质量验收规范 18）C.0.3，荷载布置。等效荷载。如设计时用均布荷载，检验时用集中荷载（三分点荷载）。荷载换算，挠度修正。均布荷载三分点荷载等效荷载 由弯矩相等 得到PL61qL812LPqqL43P34，或，3.2 混凝土结构工程施工质量验收规范 19）C.0.4，加载方法。50152混凝土结构试验方法标准的3.2节、3.3节、附图1.1、附图1.3和附图1.4。3.2 混凝土结构工程施工质量验收规范 20）
8、C.0.5，荷载分级。21）C.0.6，荷载持续时间。22）C.0.7，确定承载力检验荷载实测值。3.2 混凝土结构工程施工质量验收规范 23）C.0.8，挠度测量和计算。混凝土结构试验方法标准的3.1节、6.1.6条、6.1.2条。24）C.0.9，挠度修正。混凝土结构试验方法标准的9.2.1条。挠度测量和计算3.2 混凝土结构工程施工质量验收规范 25）C.0.10，裂缝观测。26）C.0.11，安全要求。混凝土结构试验方法标准的3.3节。27）C.0.12，试验报告。3.2 混凝土结构工程施工质量验收规范 28）条文说明中的相关内容。3.2 混凝土结构工程施工质量验收规范 29）关于荷载
9、的说明 承载力检验的荷载设计值和荷载实测值、承载力检验系数实测值，荷载基本组合。在承载能力极限状态下，考虑加载方式，包括自重。3.2 混凝土结构工程施工质量验收规范 荷载标准值，荷载标准组合，荷载准永久组合，考虑荷载长期作用。在正常使用极限状态下，考虑加载方式，包括自重。3.3 先张法预应力混凝土管桩 5 技术要求。5.5 抗弯性能。5.5.1，抗弯试验要求，抗裂弯矩。5.5.2，极限弯矩。5.5.3，管桩接头要求。3.3 先张法预应力混凝土管桩 6 试验方法。6.3 抗弯试验。6.3.1，试验方法，简支梁加载。6.3.3，加载程序。6.3.4，弯矩计算，跨中弯矩 管桩重量W，相应的均布荷载W
10、/L，L为管桩长度；3.3 先张法预应力混凝土管桩 管桩重量引起的跨中弯矩22WL51LW21L53LW81MWL401WL5121WL5381M222W3.3 先张法预应力混凝土管桩 试验加载P引起的跨中弯矩1L534P5.0L103P21MPPWPMMMM3.4 混凝土和钢筋混凝土排水管试验方法 5.4 外压荷载，5.4.1加载方法。5.4.2试件。5.4.3仪器设备。5.4.4试验步骤。3.4 混凝土和钢筋混凝土排水管试验方法 5.4.5破坏荷载。5.4.6试验纪录。5.4.7结果计算。附录A。4.操作实习内容 同济大学结构工程与防灾研究所抗火试验室，结构试验室后面桥梁馆后面4.1 操作
11、培训目的 通过一根混凝土简支梁的试验全过程，学习、掌握简支梁试验的准备工作、试件和仪器的安装、分级加载和测量、确定破坏状态和形式及试验报告编写。4.2 具体要求 1）能根据有关的国家标准和构件特点确定合适的试验方法、选择适用的试验设备和测量仪器。2）能计算试验荷载，荷载分级。3）能够正确地进行试件安装、仪器和设备的安装与调试。4.2 具体要求 4）能够正确地进行加载和测量。5）能够正确地判断构件的破坏状态和形式。6）能够正确地根据试验数据编写试验报告。4.3 试验过程 1）试验的准备工作，加载方法和加载计算、分级加载，试件划线放样、安装、加载设备和测量仪器的安装；2）分级加载和测读数据，观测裂
12、缝等；4.3 试验过程 3）确定破坏状态和形式；4）试验数据处理和报告编写。4.4 例题 1）试件参数 尺寸：1001501400 跨度：1200 纵筋：28上和214下 箍筋：6100和6200 混凝土：C25 4.4 例题 2）荷载参数 构件自重标准值：0.375kN/m 承载力检验荷载设计值：48kN/m 结构重要性系数：1.0 荷载标准值：36kN/m 设备重：0.3kN 4.4 例题 3）挠度检验允许值 Mk=1.1Mq r=308/100/118 r=101/100/118 r/r=0.33 =2-0.330.4=1.868 4.4 例题 3）挠度检验允许值 af=1200/200=6mm mm.M.MM.aqqqs35361118681114.4 例题 2）荷载计算 试验按三分点荷载 三分点荷载=均布荷载跨度3/4 设备+自重=0.3+0.3751.23/4=0.6375kN
