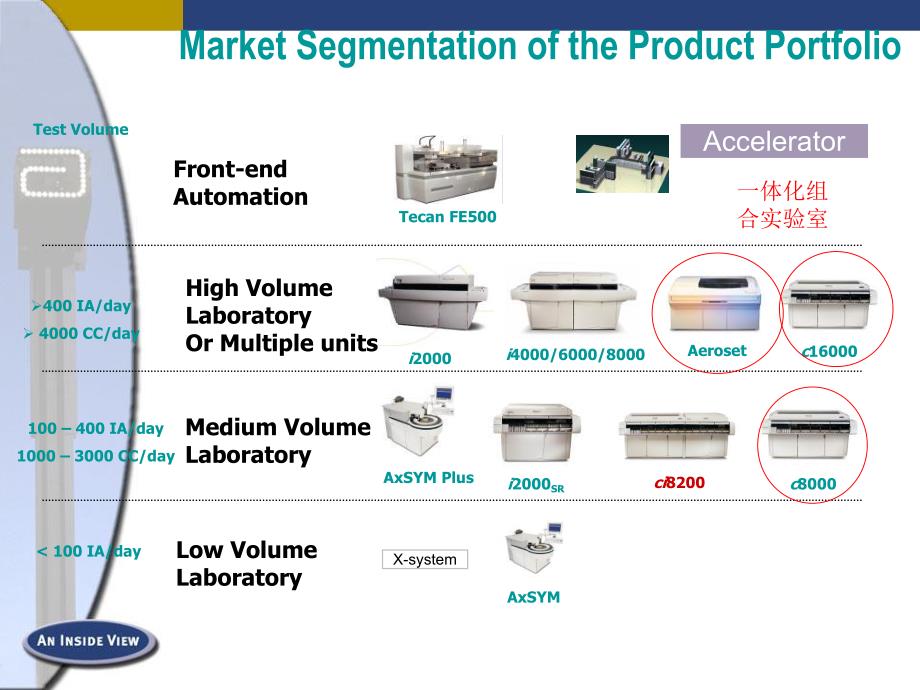

1、0315048 ALL_v1 10315048 ALL_v1 2内容:1.仪器基本性能及结构2.应用培训3.操作培训0315048 ALL_v1 3AerosetTecan FE500AxSYMci8200c8000AxSYM Plusi2000Front-endAutomationHigh VolumeLaboratoryOr Multiple unitsMedium VolumeLaboratoryLow VolumeLaboratoryi4000/6000/8000i2000SRMarket Segmentation of the Product PortfolioTest Volume
2、100 400 IA/day1000 3000 CC/day400 IA/day 4000 CC/day 100 IA/dayX-systemAccelerator 一体化组合实验室c160000315048 ALL_v1 4基本性能基本性能0315048 ALL_v1 5Aeroset Aeroset 系统结构系统结构 FastTrack快速轨道双针采样臂急诊圆盘压电搅拌SmartWash清 洗 站ICT电解质组件试剂盘0315048 ALL_v1 6FastTrackTM 快速轨道实现快速轨道实现 样本处理不中断样本处理不中断一次可容纳一次可容纳 200 200 个标本个标本具有样品条形码
3、识别功能具有样品条形码识别功能,配合配合 LIS LIS 系统系统非常适合实现全自动化非常适合实现全自动化三级进样系统三级进样系统 (第一级第一级常规标本常规标本)0315048 ALL_v1 7三级进样系统三级进样系统 (第二级第二级急诊标本急诊标本)急诊圆盘与特殊紧急位急诊圆盘与特殊紧急位可容纳可容纳 30 30 个急诊标本个急诊标本1 1 个特殊紧急位可用来个特殊紧急位可用来处理特急标本处理特急标本,仅需仅需 1 1 步操作步操作,即可真正实现即可真正实现随时随机处理随时随机处理需要时可设置急诊圆盘需要时可设置急诊圆盘作定标及质控用作定标及质控用0315048 ALL_v1 8三级进样系
4、统三级进样系统 (第二级第二级急诊标本急诊标本)急诊圆盘与特殊紧急位急诊圆盘与特殊紧急位可容纳可容纳 30 30 个急诊标本个急诊标本1 1 个特殊紧急位可用来个特殊紧急位可用来处理特急标本处理特急标本,仅需仅需 1 1 步操作步操作,即可真正实现即可真正实现随时随机处理随时随机处理需要时可设置急诊圆盘需要时可设置急诊圆盘作定标及质控用作定标及质控用0315048 ALL_v1 9Architect c8000总览总览C8000 +i2000sr0315048 ALL_v1 10运行模块组成运行模块组成(正面正面)1.运行中心前盖运行中心前盖2.运行模块键盘运行模块键盘3.供应中心供应中心4.
5、泵中心泵中心5.电路板机箱电路板机箱0315048 ALL_v1 11运行模块组成运行模块组成(背面背面)1.运行中心后盖运行中心后盖2.主电源主电源3.水管理中心水管理中心0315048 ALL_v1 12运行中心控制键盘运行中心控制键盘1.运行键：启动和重启动运行键：启动和重启动2.试剂转盘试剂转盘1旋转键：显示状旋转键：显示状态，并可旋转试剂转盘，便态，并可旋转试剂转盘，便于试剂添加和更换于试剂添加和更换3.试剂转盘试剂转盘2旋转键：显示状旋转键：显示状态，并可旋转试剂转盘，便态，并可旋转试剂转盘，便于试剂添加和更换于试剂添加和更换4.暂停键：暂停运行模块分配暂停键：暂停运行模块分配动作
6、，但反应仍进行动作，但反应仍进行5.停止键：停止所有运行操作停止键：停止所有运行操作，但不关闭电源，但不关闭电源6.L1，L2，L3，L4键：一些键：一些仪器诊断和保养模式运行键仪器诊断和保养模式运行键7.显示区域：在仪器诊断和保显示区域：在仪器诊断和保养步骤时信息的显示养步骤时信息的显示 0315048 ALL_v1 13运行中心总览运行中心总览A.光学系统光学系统16个固定波长个固定波长B.压电搅拌压电搅拌效果可靠效果可靠C.8步清洗步清洗确保了清洗效果确保了清洗效果 D.ICTTM技术技术ISE模块模块检测检测Na+、K+、Cl-E.165个反应杯位个反应杯位F.试剂位试剂位R1/65,
7、R2/560315048 ALL_v1 14运行中心组成运行中心组成n运行模块包含运行模块包含:1.1.分样系统分样系统:主要提供主要提供样品的吸，放和确样品的吸，放和确认认2.2.试剂系统试剂系统:主要提供主要提供试剂的吸，放和确试剂的吸，放和确认认3.3.反应检测系统反应检测系统:主要主要提供样品和试剂在提供样品和试剂在反应杯中的混合，反应杯中的混合，光学检测，电解质光学检测，电解质检测和反应杯的冲检测和反应杯的冲洗洗 0315048 ALL_v1 15分样系统分样系统-机上样品转盘机上样品转盘(LSH)1.1.机上样品转盘（机上样品转盘（LSH）2.2.指示灯：样品进入和转动转盘。指示灯
8、：样品进入和转动转盘。3.3.样品条码阅读器样品条码阅读器4.4.样品探针样品探针5.5.样品探针清洗杯样品探针清洗杯0315048 ALL_v1 16机上样品转盘机上样品转盘(LSH)组成组成1.样品转盘：样品转盘：放置样品，标准品和质放置样品，标准品和质控品控品冷藏冷藏,低于室温低于室温101030个样品，标准品和质个样品，标准品和质控品位控品位2个位置放置探针清洗液个位置放置探针清洗液（W31放置放置0.5%酸性液酸性液，W32放置去污剂放置去污剂A）机上转盘中样品优先于机上转盘中样品优先于RSH上的样品进行检测上的样品进行检测2.条码读数器：条码读数器：读取样品和读取样品和质控品的条码
9、质控品的条码3.样品转盘暂停键样品转盘暂停键4.样品转盘旋转键样品转盘旋转键0315048 ALL_v1 17样品探针和清洗站样品探针和清洗站1.样品探针：样品探针：将样品吸将样品吸/放入反应杯放入反应杯具有液面感应和压力转感技术具有液面感应和压力转感技术提供吸样出错的报警，提供吸样出错的报警，减少吸样污染减少吸样污染启动特殊清洗程序启动特殊清洗程序具有防撞功能具有防撞功能235ul,235ul,每每0.1ul0.1ul递进递进2.样品探针清洗站：样品探针清洗站：对样品探对样品探针提供主动清洗模式，进行针提供主动清洗模式，进行探针内外冲洗探针内外冲洗0315048 ALL_v1 18ARCHI
10、TECT 压力检测技术压力检测技术可检测凝块，气泡，样本量不足，以确保检测结果的准确可检测凝块，气泡，样本量不足，以确保检测结果的准确Aspiration Pressure-8.5-7.5-6.5-5.5-4.5-3.5-2.5-1.5-0.50.51.5Measurement pointsPressure凝块气泡正常纤维蛋白空气或泡沫0315048 ALL_v1 19RSH-灵活的轨道系统灵活的轨道系统n独特的三维立体设计提供连续和灵活运行模式独特的三维立体设计提供连续和灵活运行模式n多色的闪烁灯提示操作员轨道状况多色的闪烁灯提示操作员轨道状况,及时进行必要及时进行必要处理处理n急诊和重检样
11、品优于常规样品的操作急诊和重检样品优于常规样品的操作,最大限度减最大限度减少紧急样品检测时间少紧急样品检测时间0315048 ALL_v1 20RSH结构组成结构组成1.样品盘位置，样品盘位置，6个样品盘个样品盘x25样品，共样品，共150个样品位个样品位2.急诊急诊/优先样品架位置，优先样品架位置，7个样品架个样品架x5样品，共样品，共35个样品位个样品位3.样品架转运器样品架转运器4.样品架定位器样品架定位器5.转运器马达部件转运器马达部件6.条码读数器条码读数器0315048 ALL_v1 21急诊急诊/优先样品架位优先样品架位n单个单个5 5个样本位的样品架个样本位的样品架n7 7个样
12、本架共有个样本架共有3535个样本位个样本位n插入样本架后系统自动选择优先测插入样本架后系统自动选择优先测试试n指示灯直观显示架位情况：指示灯直观显示架位情况：n灯灭：无样品灯灭：无样品 n绿灯亮：样品已放入，但并未运行，可绿灯亮：样品已放入，但并未运行，可以取走以取走 n琥珀色灯亮：样品已运行，不能取走琥珀色灯亮：样品已运行，不能取走 n绿灯闪烁：运行已结束，可以取走绿灯闪烁：运行已结束，可以取走 n琥珀色灯和绿色灯交替闪烁：样品在扫琥珀色灯和绿色灯交替闪烁：样品在扫条码或有错误发生，可以取走条码或有错误发生，可以取走 0315048 ALL_v1 22常规样品盘位常规样品盘位n每个样本盘可
13、放置每个样本盘可放置5个个样本架共样本架共25个样本个样本nc8000样本盘位数量为样本盘位数量为6个，共个，共150个样本个样本n样本架运行顺序为从左至右、先进样本架运行顺序为从左至右、先进先出先出n指示灯直观显示架位情况指示灯直观显示架位情况n灯灭：无样品灯灭：无样品 n绿灯亮：样品已放入，但并未运行，绿灯亮：样品已放入，但并未运行，可以取走可以取走 n琥珀色灯亮：样品已运行，不能取走琥珀色灯亮：样品已运行，不能取走 n绿灯闪烁：运行已结束，可以取走绿灯闪烁：运行已结束，可以取走 n琥珀色灯和绿色灯交替闪烁：样品在琥珀色灯和绿色灯交替闪烁：样品在扫条码或有错误发生，可以取走扫条码或有错误发
14、生，可以取走 0315048 ALL_v1 23样本架输送机械装置样本架输送机械装置 n将样本架从进样轨道取出将样本架从进样轨道取出读条码读条码,并送入模块中样品并送入模块中样品定位器进行分样定位器进行分样n样本架旋转：样本架旋转：180度度n样本架抬高：样本架抬高：140mmn样本架移动距离：样本架移动距离：最大最大3mn最大加速度：最大加速度：0.9m/秒秒n10个感应器对操作进行监控个感应器对操作进行监控和调整和调整n样本架连续运行样本架连续运行n急诊急诊/优先样本架即时运行优先样本架即时运行 0315048 ALL_v1 24样品放置的灵活性样品放置的灵活性:三级进样系统三级进样系统n
15、样品可以以三种形式放置样品可以以三种形式放置n急诊区的样品为单架放置急诊区的样品为单架放置n常规区的样品为样品盘常规区的样品为样品盘n机上转盘位置机上转盘位置,30个冷藏位个冷藏位,放样品放样品n优先顺序分别为：机上转盘，急诊优先顺序分别为：机上转盘，急诊/优先位，优先位，常规位常规位0315048 ALL_v1 25试剂系统的组成试剂系统的组成1.1.试剂转盘试剂转盘1（R1）2.2.试剂转盘试剂转盘2（R2）3.3.试剂探针试剂探针1和清洗杯和清洗杯4.4.试剂探针试剂探针2和清洗杯和清洗杯5.R1机上溶液区机上溶液区6.R2机上溶液区机上溶液区7.R1条码阅读器：试剂识别条码阅读器：试剂
16、识别8.R2条码阅读器：试剂识别条码阅读器：试剂识别 0315048 ALL_v1 26试剂系统试剂系统 开放式开放式 OpenCodeTM 2D 试剂条形码试剂条形码 原装试剂盒均有原装试剂盒均有2D条形码条形码,数数据储存量为普通据储存量为普通1D条码的条码的6 6倍倍,识别能力更强识别能力更强,可读出部分倾斜可读出部分倾斜,模糊模糊,皱折及带水迹的条码皱折及带水迹的条码,避免或减少条码无法阅读现象避免或减少条码无法阅读现象 条码存有试剂项目条码存有试剂项目,批号批号,有效有效期及测试项目等资料期及测试项目等资料,避免手工避免手工输入的错误输入的错误棋盘式的棋盘式的 2D 2D 条码条码0315048 ALL_v1 27试剂系统试剂系统 精巧的试剂盒设计精巧的试剂盒设计 底部带倾斜设计的试剂盒底部带倾斜设计的试剂盒,充分使用减少浪费充分使用减少浪费,降低成降低成本本 备有备有20,55,90,100ml 20,55,90,100ml 多种规格试剂盒多种规格试剂盒,满足不同需要满足不同需要 部分浓缩试剂部分浓缩试剂,增加机上测试量增加机上测试量,减少更换次数减少更换次数,实现效实现效
