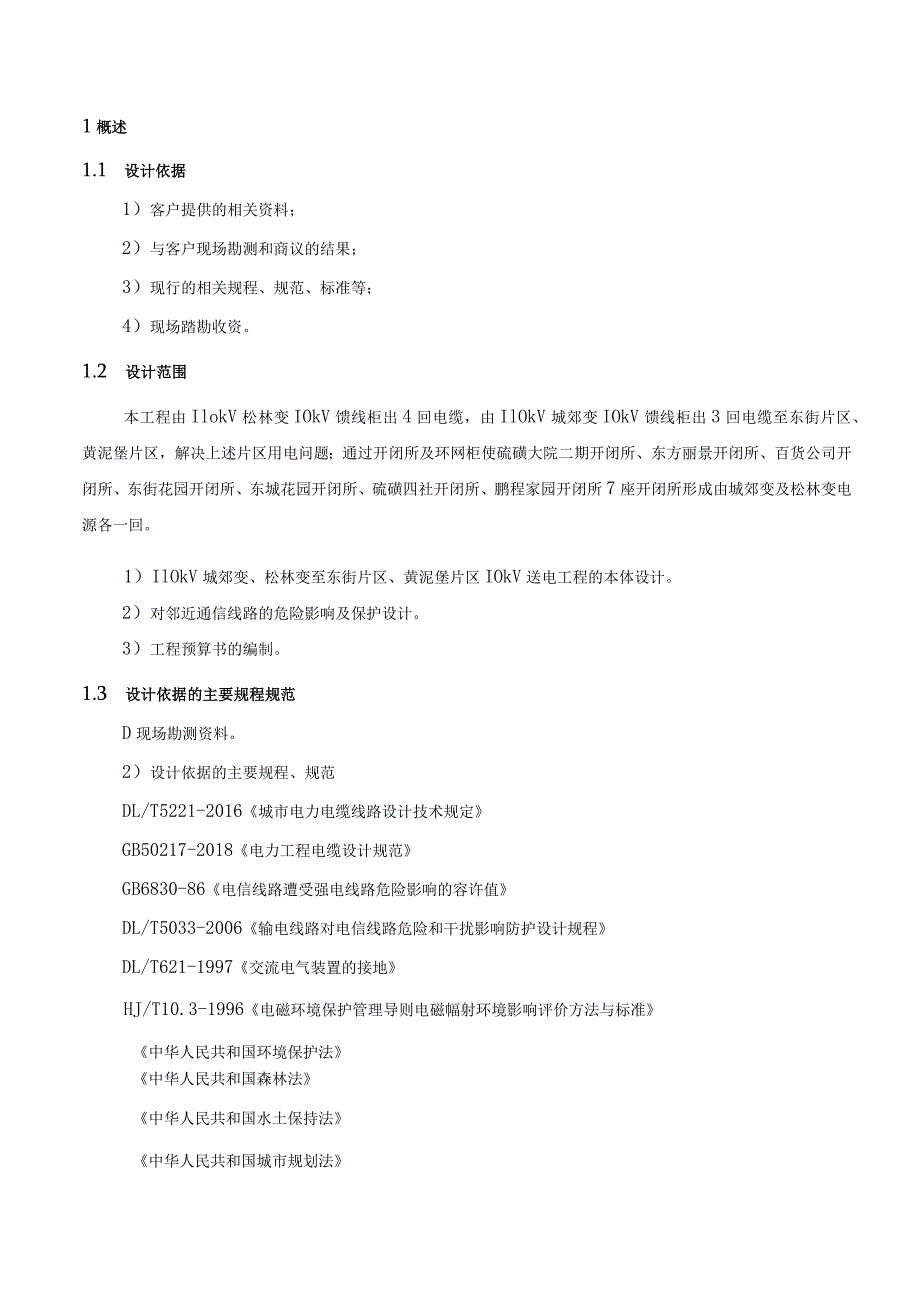

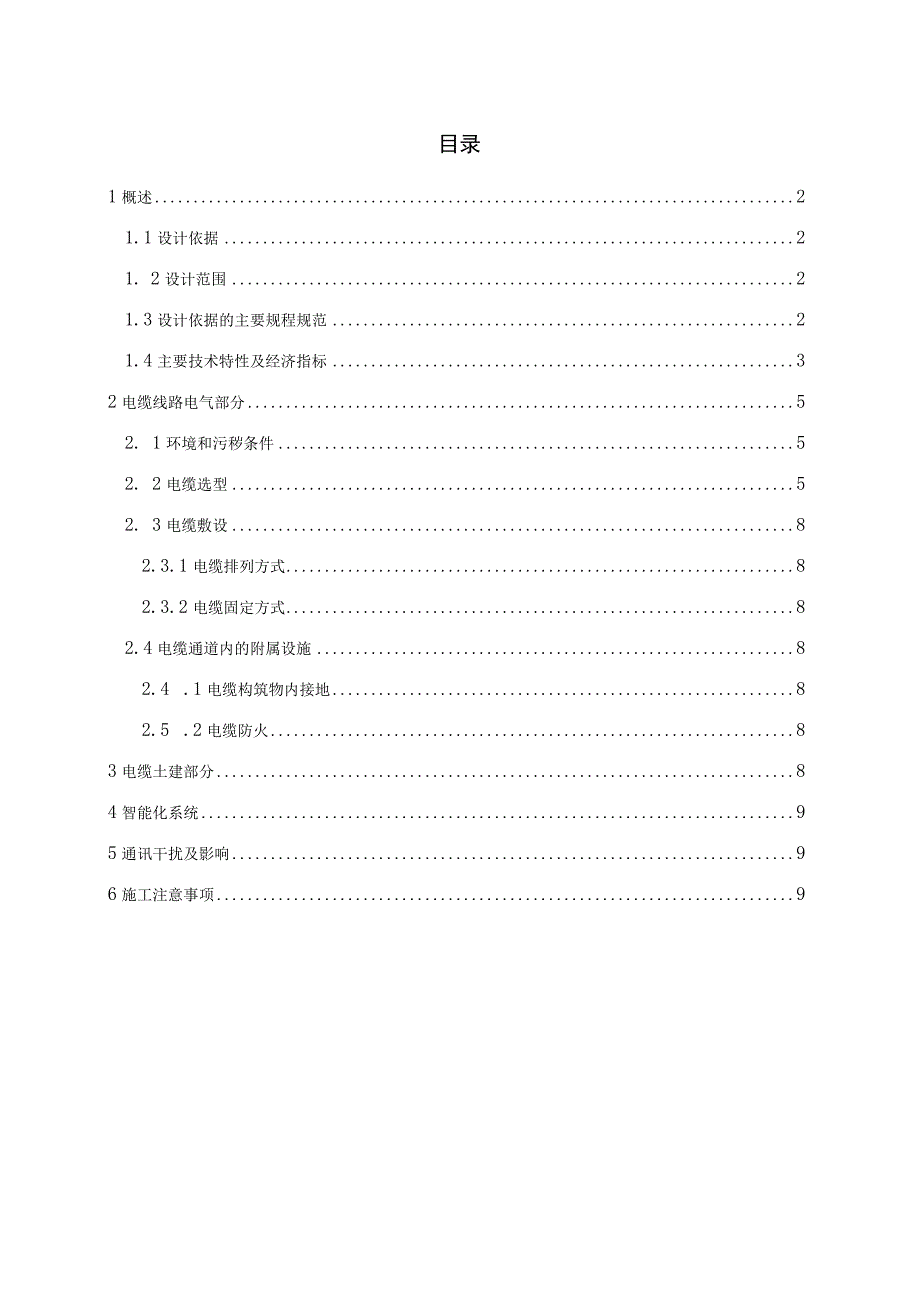

1、IokV送出工程初步设计设计说明书目录1概述21.1设计依据21. 2设计范围21.3设计依据的主要规程规范21.4主要技术特性及经济指标32电缆线路电气部分52. 1环境和污秽条件52. 2电缆选型52. 3电缆敷设82.3.1电缆排列方式82.3.2电缆固定方式82.4电缆通道内的附属设施82.4 .1电缆构筑物内接地82.5 .2电缆防火83电缆土建部分84智能化系统95通讯干扰及影响96施工注意事项91概述1.1 设计依据1）客户提供的相关资料；2）与客户现场勘测和商议的结果；3）现行的相关规程、规范、标准等；4）现场踏勘收资。1.2 设计范围本工程由IlokV松林变IOkV馈线柜出4
2、回电缆，由IlOkV城郊变IOkV馈线柜出3回电缆至东街片区、黄泥堡片区，解决上述片区用电问题；通过开闭所及环网柜使硫磺大院二期开闭所、东方丽景开闭所、百货公司开闭所、东街花园开闭所、东城花园开闭所、硫磺四社开闭所、鹏程家园开闭所7座开闭所形成由城郊变及松林变电源各一回。1）IlOkV城郊变、松林变至东街片区、黄泥堡片区IOkV送电工程的本体设计。2）对邻近通信线路的危险影响及保护设计。3）工程预算书的编制。1.3 设计依据的主要规程规范D现场勘测资料。2）设计依据的主要规程、规范DL/T5221-2016城市电力电缆线路设计技术规定GB50217-2018电力工程电缆设计规范GB6830-8
3、6电信线路遭受强电线路危险影响的容许值DL/T5033-2006输电线路对电信线路危险和干扰影响防护设计规程DL/T621-1997交流电气装置的接地HJ/T10.3-1996电磁环境保护管理导则电磁幅射环境影响评价方法与标准中华人民共和国环境保护法中华人民共和国森林法中华人民共和国水土保持法中华人民共和国城市规划法电磁幅射环境保护管理办法渝电综（2019）4号国网重庆市电力公司关于印发电力电缆及通道本质安全提升指导意见的通知。其他现行的国家规范、规程及行业标准。1.4 主要技术特性及经济指标1）线路电压等级：10kV.2）电缆金属外护套接地方式：直接接地。3）线路架设形式：电缆敷设。4）汽车
4、运检IOknb人力运距50mo5）电缆长度及敷设型式：一、硫磺大院二期开闭所电源：I、松林侧电源：由IlOkV松林站IokV馈线柜出线至1#环网柜，电缆长度2123米，其中排管敷设1102米，沟敷设973米，桥架敷设48米，设中间接头5个，电缆采用AClokV,YJV,400,3,22,ZB,无阻水，电力电缆；再由1#环网柜出线经松林D至硫磺大院二期开闭所，电缆长度535米，其中排管敷设380米，沟敷设39米，桥架敷设116米，设中间接头1个，电缆采用AClOkV,YJV,300,3,22,ZB,无阻水，电力电缆。2、城郊侧电源：由黄泥堡安居工程片区开闭所城郊侧馈线柜出线至2#环网柜，电缆长度
5、887米，其中排管敷设666米，沟敷设11米，桥架敷设210米，设中间接头2个，电缆采用ACIokV,YJV,400,3,22,ZB,无阻水，电力电缆；再由2#环网柜出线至硫磺大院二期开闭所，电缆长度183米，其中排管敷设57米，沟敷设11米，桥架敷设115米，电缆采用AClOkV,YJV,300,3,22,ZB,无阻水，电力电缆。二、东方丽景开闭所电源：1、松林侧电源：由IIOkV松林站IOkV馈线柜出线经松林D至东方丽景开闭所，电缆长度3455米，其中排管敷设2208米，沟敷设990米，桥架敷设257米，设中间接头8个，电缆采用ACIOkv,YJV,400,3,22,ZB,无阻水，电力电缆
6、。2、城郊侧电源：由IlOkV城郊站IOkV馈线柜出线经城郊E、城郊F、城郊G至东方丽景开闭所，电缆长度4102米，其中排管敷设3786米，沟敷设179米，桥架敷设137米，设中间接头10个，电缆采用AClOkV,YJV,400,3,22,ZB,无阻水，电力电缆。三、百货公司片区开闭所电源：1、松林侧电源：由IIOkV松林站IOkV馈线柜出线经松林D、松林I、左转经松林J至百货公司片区开闭所，电缆长度3899米，其中排管敷设2351米，沟敷设990米，桥架敷设558米，设中间接头9个，电缆采用AClOkV,YJV,400,3,22,ZB,无阻水，电力电缆。2、城郊侧电源：由IlokV城郊站Io
7、kv馈线柜出线经城郊E、城郊H至百货公司片区开闭所，电缆长度3373米，其中排管敷设3152米，桥架敷设221米，设中间接头8个，电缆采用AClOkV,YJV,400,3,22,ZB,无阻水，电力电缆。四、东城花园开闭所电源：1、松林侧电源：由百货公司片区开闭所松林侧馈线柜出线经城郊E至东城花园开闭所，电缆长度678米，其中排管敷设599米，桥架敷设79米，设中间接头1个，电缆采用AClOkV,YJV,400,3,22,ZB,无阻水，电力电缆。2、城郊侧电源：由IlOkV城郊站IOkV馈线柜出线经城郊C至东城花园开闭所，电缆长度2725米，其中排管敷设2509,沟敷设179米，桥架敷设37米，
8、设中间接头6个，电缆采用AClokV,YJV,400,3,22,ZB,无阻水，电力电缆。五、东街花园开闭所电源：1、松林侧电源：由IlokV松林站Iokv馈线柜出线经松林D、松林I直线至东街花园开闭所，电缆长度3306米，其中排管敷设1590米，沟敷设990米，桥架敷设726米，设中间接头8个，电缆采用AClOkV,YJV,400,3,22,ZB,无阻水，电力电缆。2、城郊侧电源：由百货公司片区开闭所城郊馈线柜出线经松林J至东街花园开闭所，电缆长度611米，其中排管敷设475米，桥架敷设136米，设中间接头1个，电缆采用ACIOkV,YJV,400,3,22,ZB,无阻水，电力电缆。六、东城花
9、园与东街花园联络由东街花园开闭所松林馈线柜出线经城郊F至东城花园开闭所城郊侧饿线柜，电缆长度1020米，其中排管敷设783米，桥架敷设237米，设中间接头2个，电缆采用ACIokV,YJV,400,3,22,ZB,无阻水，电力电缆。七、硫磺四社开闭所电源：1、1#环网柜电源：由1#环网柜至硫磺四社开闭所，电缆长度805米，其中排管敷设805米，设中间接头1个，电缆采用ACIokV,YJV,240,3,22,ZB,无阻水，电力电缆。2、2#环网柜电源：由2#环网柜至硫磺四社开闭所，电缆长度1250米，其中排管敷设1250米，设中间接头2个，电缆采用AClOkV,YJV,240,3,22,ZB,无
10、阻水，电力电缆。八、鹏程家园开闭所电源：1、东方丽景I段母线电源：由东方丽景I段母线至鹏程家园开闭所，电缆长度1228米，其中排管敷设1228米，设中间接头2个，电缆采用AClOkV,YJV,240,3,22,ZB,无阻水，电力电缆。2、东方丽景11段母线柜源：由东方丽景II段母线至鹏程家园开闭所，电缆长度1238米，其中排管敷设1238米，设中间接头2个，电缆采用AClOkV,YJV,240,3,22,ZB,无阻水，电力电缆。电缆敷设位置详见附图电缆布置示意图。6）沿线地形地貌：丘陵100%。7）电缆型号：本工程电缆选用AClOkV,YJV,400,3,22,ZB,无阻水、AClOkV,YJ
11、V,300,3,22,ZB,无阻水及AClOkVjYJV,240,3,22,ZB,无阻水型三芯交联聚乙烯绝缘护套阻燃电力电缆。8）电缆分段及金属护套接地：本工程电缆终端及中间接头直接接地，与电缆通道接地相连。2电缆线路电气部分1.1 环境和污秽条件根据重庆地区已建和在建电缆线路的设计气象条件，并结合重庆地区的气象资料，确定本电缆工程的设计气象条件为：地面以上极端最高气温43C,年平均气温18.2,最低气温-1.8,最热月最高温度平均值33.7o地面以下深埋处最热月平均地温26.8,土壤最大热阻系数1.2CmW0污秽等级D级。1.2 电缆选型本工程电缆选用AClOkV,YJV,400,3,22,
12、ZB,无阻水、AClOkV,YJV,300,3,22,ZB,无阻水及AClOkV,YJV,240,3,22,ZB,无阻水型三芯交联聚乙烯绝缘护套阻燃电力电缆即可满足要求，技术参数如下表：表2.2-1AClOkV,YJV,400,3,22,ZB,无阻水电缆技术参数表序号项目单位参数1电缆型号.一AClOkV,YJV,400,3,22,ZB,无阻水2导体铜导体3芯线数芯34标称截面mm24005内护套厚度mm2.06钢带厚度mm20.87外护套厚度mm3.78电缆近似外径mm929电缆重量kg/km1996510电缆允许长期最高运行温度9011施工最小弯曲半径20D12最低允许敷设温度0表2.2-
13、2ACIOkV,YJV,300,3,22,ZB,无阻水电缆技术参数表序号项目单位参数1电缆型号一AClOkV,YJV,300,3,22,ZB,无阻水2导体铜导体3芯线数芯34标称截面mm23005内护套厚度mm2.06钢带厚度mm20.57外护套厚度mm3.58电缆近似外径mm819电缆重量kg/km1497410电缆允许长期最高运行温度9011施工最小弯曲半径-20D12最低允许敷设温度0表2.2-2AClOkV,YJV,240,3,22,ZB,无阻水电缆技术参数表序号项目单位参数1电缆型号AClOkV,YJV,240,3,22,ZB,无阻水2导体铜导体3芯线数芯34标称截面mm22405内
14、护套厚度mm2.06钢带厚度mm20.57外护套厚度mm3.28电缆近似外径mm68.39电缆重量kg/km1289010电缆允许长期最高运行温度9011施工最小弯曲半径20D12最低允许敷设温度01.3 电缆敷设2 .3.1电缆排列方式本工程电缆敷设方式详见附图电缆布置示意图。3 .3.2电缆固定方式本工程电缆沟敷设段电缆采用固定夹具固定于电缆沟支架上。2.4电缆通道内的附属设施1 .4.1电缆构筑物内接地为保证电缆外护套可靠接地，电缆通道两侧墙壁内需预埋-5X50镀锌接地扁钢，埋深0.3In以下（以垫层底基面为准）。工作井内支架、立柱等金属构件均应接地。电缆构筑物内的接地电阻不大于10,联合全接地体的接地电阻不大于4Q（条件具备时，应控制在1。以下），以满足设备接地要求。排管段沿碎垫层敷设一根-5X50镀锌扁钢，同工作井镀锌扁钢相连，全线贯通。电缆终端及电缆中间头接地需与电缆沟接地相连。2 .4.2电缆防火本工程应对排管和工作井接头处采用防火堵料进行封堵。在敷设电缆后，防火封堵两端的电缆上应刷l2m的防火涂料。本工程电缆沟及工作井内电缆支架层间应铺设防火隔板。3电缆土建部分
