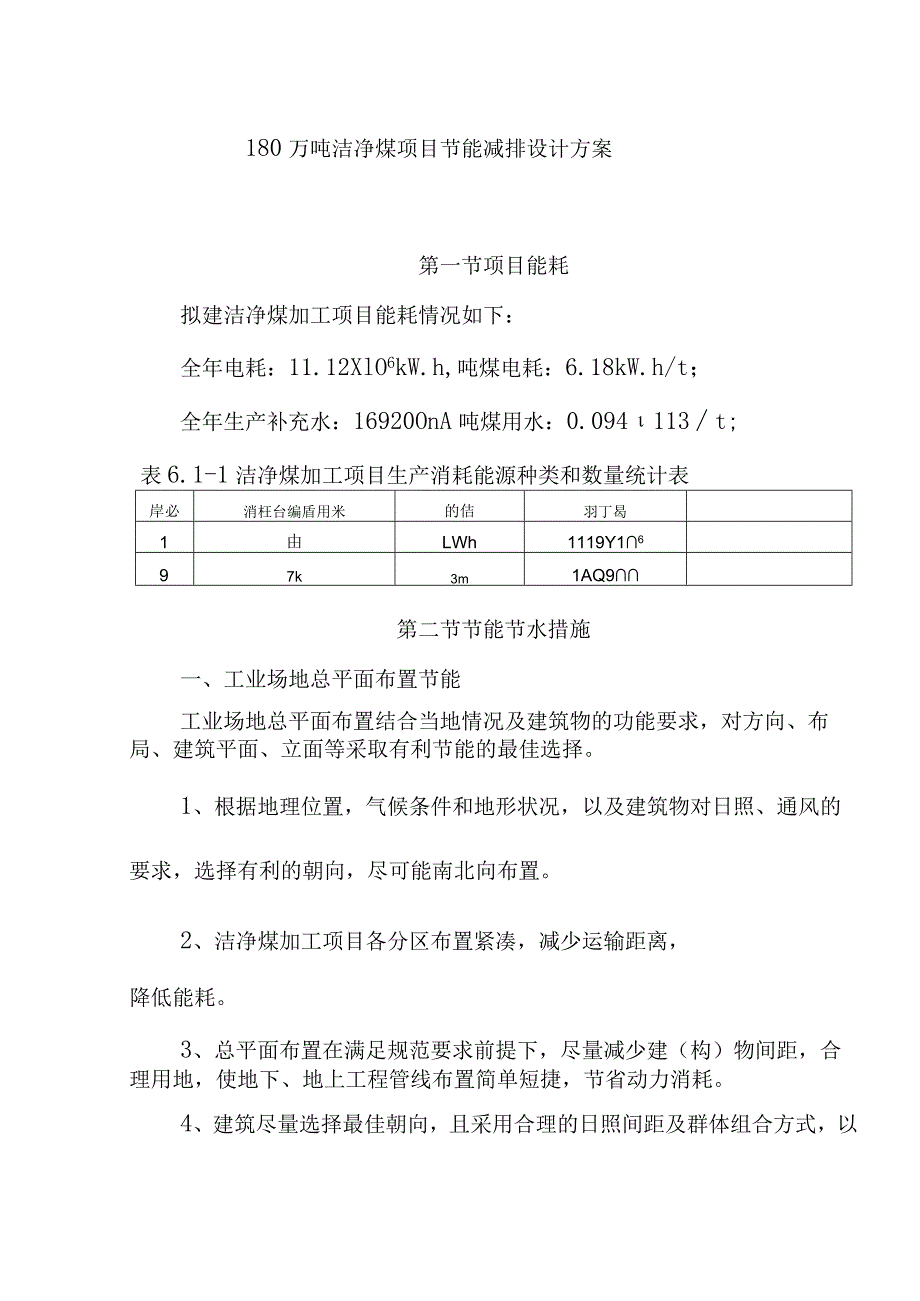

1、180万吨洁净煤项目节能减排设计方案第一节项目能耗拟建洁净煤加工项目能耗情况如下：全年电耗：11.12XlO6kW.h,吨煤电耗：6.18kW.h/t；全年生产补充水：16920OnA吨煤用水：0.094113t;表6.1-1洁净煤加工项目生产消耗能源种类和数量统计表岸必消枉台编盾用米的佶羽丁曷1由LWh1119Y1697k3m1AQ9第二节节能节水措施一、工业场地总平面布置节能工业场地总平面布置结合当地情况及建筑物的功能要求，对方向、布局、建筑平面、立面等采取有利节能的最佳选择。1、根据地理位置，气候条件和地形状况，以及建筑物对日照、通风的要求，选择有利的朝向，尽可能南北向布置。2、洁净煤加

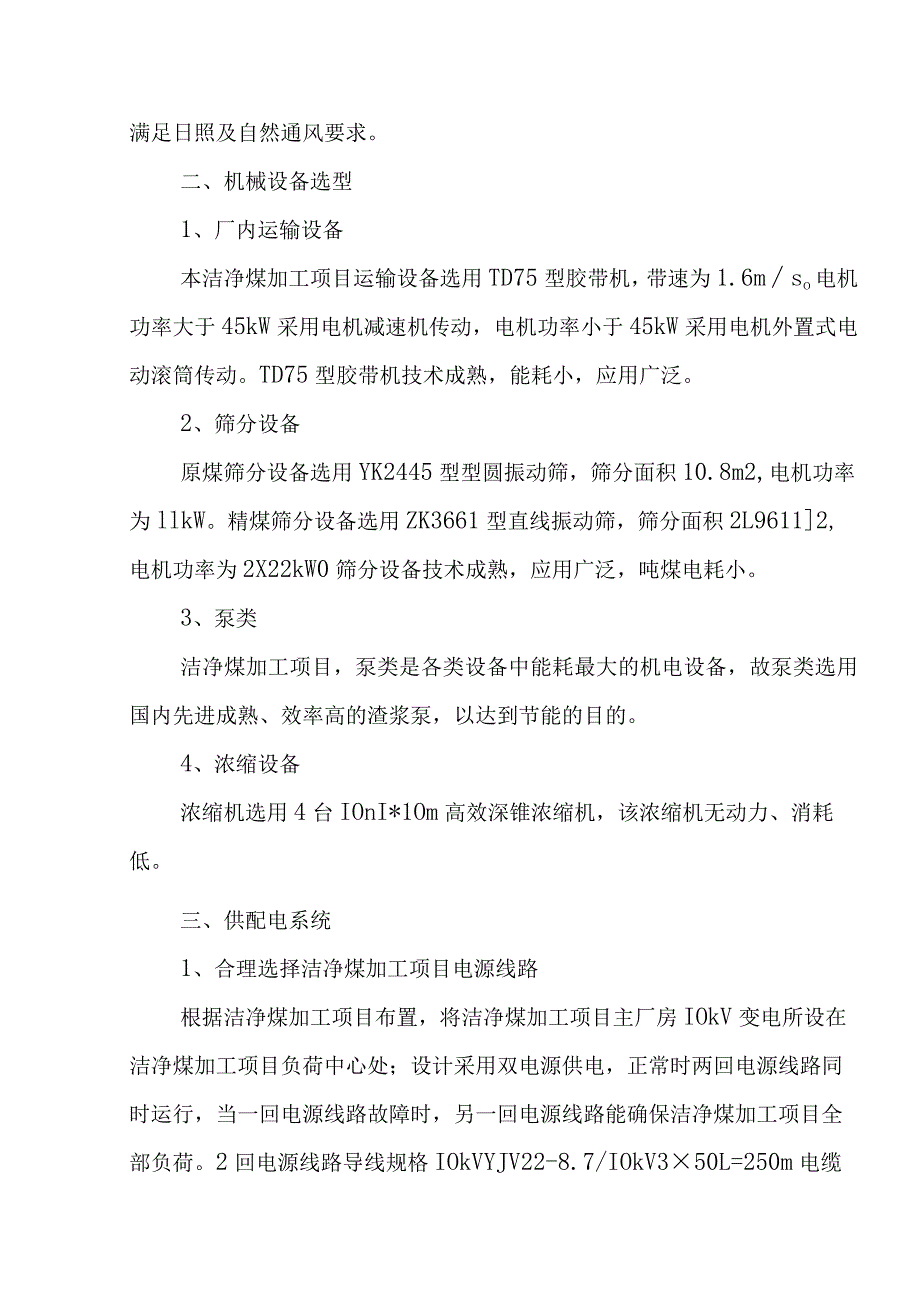

2、工项目各分区布置紧凑，减少运输距离，降低能耗。3、总平面布置在满足规范要求前提下，尽量减少建（构）物间距，合理用地，使地下、地上工程管线布置简单短捷，节省动力消耗。4、建筑尽量选择最佳朝向，且采用合理的日照间距及群体组合方式，以满足日照及自然通风要求。二、机械设备选型1、厂内运输设备本洁净煤加工项目运输设备选用TD75型胶带机，带速为1.6mso电机功率大于45kW采用电机减速机传动，电机功率小于45kW采用电机外置式电动滚筒传动。TD75型胶带机技术成熟，能耗小，应用广泛。2、筛分设备原煤筛分设备选用YK2445型型圆振动筛，筛分面积10.8m2,电机功率为llkW。精煤筛分设备选用ZK36
3、61型直线振动筛，筛分面积2L96112,电机功率为2X22kW0筛分设备技术成熟，应用广泛，吨煤电耗小。3、泵类洁净煤加工项目，泵类是各类设备中能耗最大的机电设备，故泵类选用国内先进成熟、效率高的渣浆泵，以达到节能的目的。4、浓缩设备浓缩机选用4台IOnI*1Om高效深锥浓缩机，该浓缩机无动力、消耗低。三、供配电系统1、合理选择洁净煤加工项目电源线路根据洁净煤加工项目布置，将洁净煤加工项目主厂房IOkV变电所设在洁净煤加工项目负荷中心处；设计采用双电源供电，正常时两回电源线路同时运行，当一回电源线路故障时，另一回电源线路能确保洁净煤加工项目全部负荷。2回电源线路导线规格IOkVYJV22-8

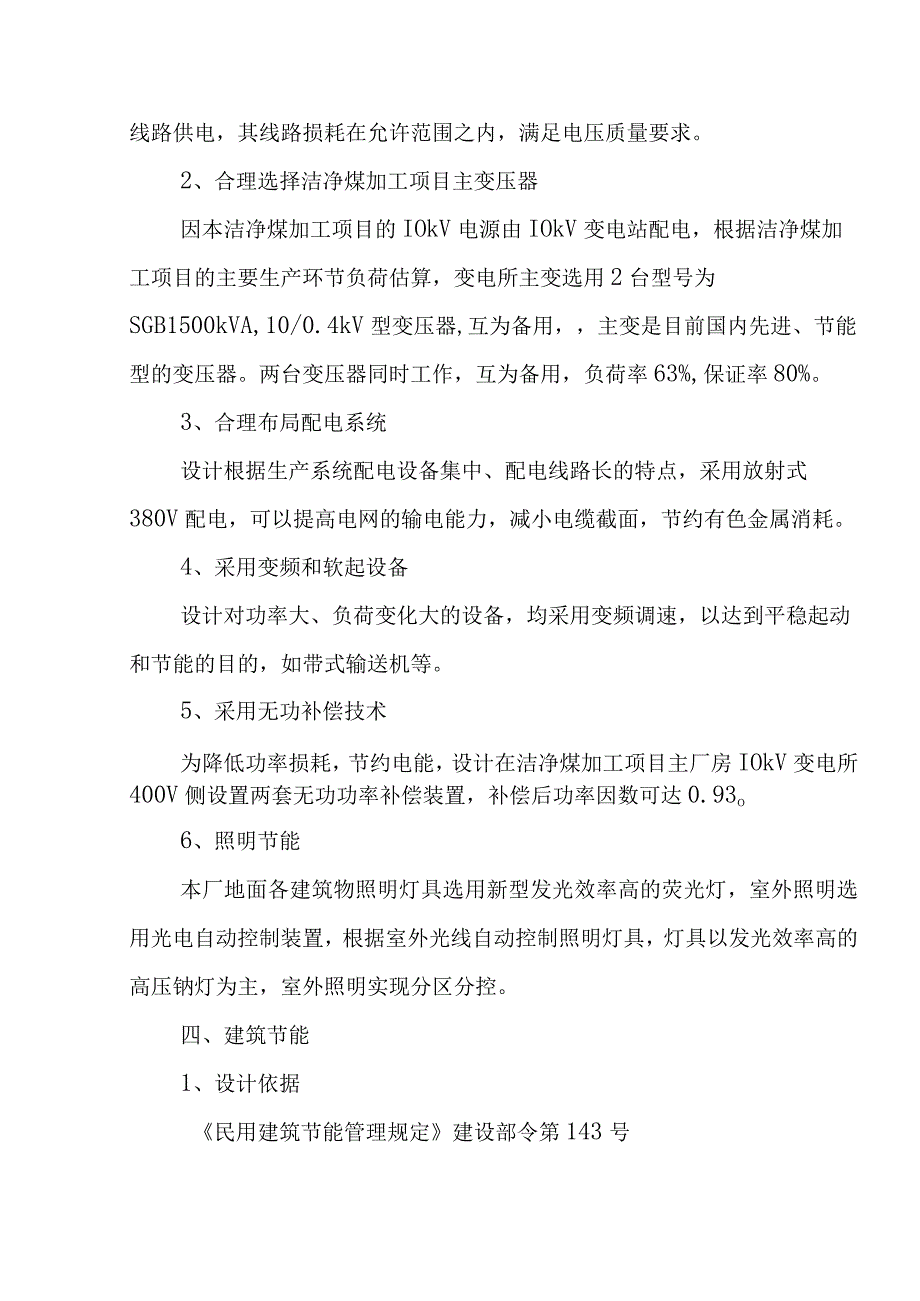

4、.7/IOkV350L=250m电缆线路供电，其线路损耗在允许范围之内，满足电压质量要求。2、合理选择洁净煤加工项目主变压器因本洁净煤加工项目的IOkV电源由IOkV变电站配电，根据洁净煤加工项目的主要生产环节负荷估算，变电所主变选用2台型号为SGB1500kVA,10/0.4kV型变压器,互为备用，主变是目前国内先进、节能型的变压器。两台变压器同时工作，互为备用，负荷率63%,保证率80%。3、合理布局配电系统设计根据生产系统配电设备集中、配电线路长的特点，采用放射式380V配电，可以提高电网的输电能力，减小电缆截面，节约有色金属消耗。4、采用变频和软起设备设计对功率大、负荷变化大的设备，均
5、采用变频调速，以达到平稳起动和节能的目的，如带式输送机等。5、采用无功补偿技术为降低功率损耗，节约电能，设计在洁净煤加工项目主厂房IOkV变电所400V侧设置两套无功功率补偿装置，补偿后功率因数可达0.93o6、照明节能本厂地面各建筑物照明灯具选用新型发光效率高的荧光灯，室外照明选用光电自动控制装置，根据室外光线自动控制照明灯具，灯具以发光效率高的高压钠灯为主，室外照明实现分区分控。四、建筑节能1、设计依据民用建筑节能管理规定建设部令第143号关于印发煤炭工业节能减排工作意见的通知（国家发展改革委、环保总局文件）关于新建居住建筑严格执行节能设计标准的通知建科200555号（建设部文件）2、节能
6、设计建筑设计结合当地气候条件及建筑物的功能要求，对朝向、布局、建筑平面、建筑立面、建筑体型、建筑构造和建筑材料等各方面均采取有利节能的最佳选择。建筑设计中涉及节能、合理利用能源、保温、防热、节电等有关的技术环节，与电气专业设计综合考虑，协调处理。在工业建筑设计中选择节能建筑材料。3、节能措施建筑物的朝向和外部形状建筑物的布置在满足使用功能的前提下，尽量按照南北向布置并使主要房间避开冬季主导风向，以达到节能目的。公共建筑及居住建筑除争取良好朝向外，间距及布局均应充分满足日照及自然通风要求，节约能源。对于办公室、浴室、更衣室等利用自然采光、自然通风，对于需要散热及消除有害气体的部位，如厨房利用设计
7、高窗等措施，改善自然通风及自然采光条件。建筑物体型设计，应尽量缩小其外墙面积与所包围建筑体积的比值，采取联合建筑以减少外墙面，以及合理加大进深等措施达到节能目的。控制建筑物的体形系数，使公共建筑体形系数不大于040,居住建筑体形系不大于0.30。建筑外墙的保温措施外墙采用节能性砌块材料或砌块和保温材料结合的复合墙体。公共建筑及居住建筑的外墙采取粘贴岩棉薄抹灰保温措施，使其满足上述节能设计标准的要求。建筑屋面的保温措施屋面保温是建筑物需要外保温的五个面之一，屋面直接受到太阳的直射，其保温隔热性能对建筑具有至关重要的影响，因此工业建筑的屋面采用聚苯乙烯（EPS）板保温、隔热,公共建筑及居住建筑的屋
8、面采用岩棉保温、隔热；钢结构采用彩钢岩棉夹芯板保温、隔热，并采取相应的构造措施保证结构的密闭性。设计尽量避免建筑物屋顶开玻璃天窗。n窗节能措施及建筑遮阳外门窗设置在建筑节能设计中至关重要，其热工性能指标包括传热系数、遮阳系数以及窗墙面积比等。设计时尽量避免使用大面积玻璃幕墙，减少或避免屋顶玻璃天窗，开窗面积控制在合理的范围内。公共建筑每个朝向的窗（包括透明幕墙）墙面积比均不应大于0.70；居住建筑不同朝向的窗墙比满足下列规定：北向不大于0.25,东、西向不大于0.30,南向不大于0.35。建筑物背阴面减少开窗及缩小窗洞面积，位于转角的房间避免两侧墙面均设窗。外窗采用气密性良好、保温效果佳的四腔
9、三密封塑钢窗。公共建筑外窗的气密性不低于建筑外窗气密性能分级及其检测方法GB7107规定的4级；透明幕墙的气密性不低于建筑幕墙物理性能分级GB/T15225规定的3级；居住建筑外窗的气密性不低于建筑外窗空气渗透性能分级及其检测方法GB7107规定的HI级水平。遮阳设计尽量结合建筑造型采取硬遮阳措施，对于无法采取硬遮阳措施的行政、公共建筑立面，可选用具有遮阳、低辐射功能的玻璃，此外还可适当结合活动遮阳篷以获得遮阳和造价低廉之功效。地面保温措施公共建筑及居住建筑的底层地面,在外墙内侧O.51.Om范围内铺设热阻不小于外墙热阻的保温层，如岩棉保温板。建筑材料节能条件许可的情况下优先采用节能建筑材料如
10、：陶粒混凝土砌块、多孔砖、岩棉保温板、彩钢岩棉夹芯板等。公共建筑及居住建筑围护结构细部的节能设计外墙挑出构件及附墙部件如：阳台、雨篷、阳台栏板、空调室外机隔板、附壁柱、凸（飘）窗等均采取隔断热桥和保温措施。门窗口周边外侧墙面进行保温处理。门、窗框与墙体之间的缝隙，采用高效保温材料填充并用密封膏嵌缝。变形缝处屋面、外墙的缝隙，采用高效保温材料封闭。增强外部环境设计在外部环境设计方面，在建筑周围布置树木、植被，既能有效地遮挡风沙，净化空气，还能对建筑起到遮阳、降噪的效果，改善建筑物的微气候。4、节能指标分析和节能效果评价对本工程公共建筑及居住建筑严格执行有关规范规定，通过计算能耗参数，采取有效保温
11、、隔热措施，选择合理的节能材料保证满足国家规定允许的建筑物耗能指标。对于国家未作明确节能指标规定的大量工业建筑设计，也根据节能原则，积极采取节能措施，尽量降低能源消耗。五、节水措施该设计采用国内普遍采用的煤泥水浓缩压滤工艺对煤泥水进行处理，洁净煤加工项目实现洗水全闭路循环，全厂清水耗即为各产品带走水量（过程蒸发量按0.3%计算），按原煤水分6%,精煤水分8队中煤水分10%、肝石水分12%,煤泥水分26%计。第三节减排措施为贯彻煤炭工业节能减排工作意见的要求，落实“十一五”规划纲要确定的节能减排目标，促进煤炭工业节约、清洁、安全和可持续发展计划将肝石向塌陷区、荒山沟谷排弃或作铺路，为建设环境友好
12、型和资源节约型社会产生巨大的示范效应。第四节节能、减排指标综合评价一、节能指标综合评价1、综合能耗指标统计全年电耗：11.12106kW.h,吨煤电耗：6.18kW.h/t；全年生产补充水：16920011吨煤用水：0.094113t;2、能耗指标综合评价洁净煤加工项目各项消耗指标标准见表6.4-1。拟建洁净煤加工项目各项消耗表见表6.4-2o表6.4-1洁净煤加工项目各项消耗指标标准表俯H士匕虻攵0七HitT百，卜甘出山消丘八八VL+Q闰宗强心注;生百，出:浩大在曷Vm3/f、1久I玉I珍?-、心表6.4-2拟建洁净煤加工项目各项消耗表T而n土匕后心七rt百小甘木。出班Cm1/+、C1Q*IS4涛大在曷Vm3/+、Q1自上述比较可以看出，本洁净煤加工项目各项能耗指标均低于国家要求。二、减排指标综合评价1、综合减排数量统计洁净煤加工项目各种副产品统计表见表6.4-3O表6.4-3各种副产品统计表序号副产品及排弃物名称产出量(IOKt)利用价值备注1肝石110.31建材、电厂、锅炉、民用燃料等2煤泥10.44电厂、锅炉、民用燃料等2、减排指标综合评价由上表可以看出，经洗选加工后，洁净煤加工项目的各种产品均可得到合理地利用，实现洁净煤加工项目“三无”的环保要求。
