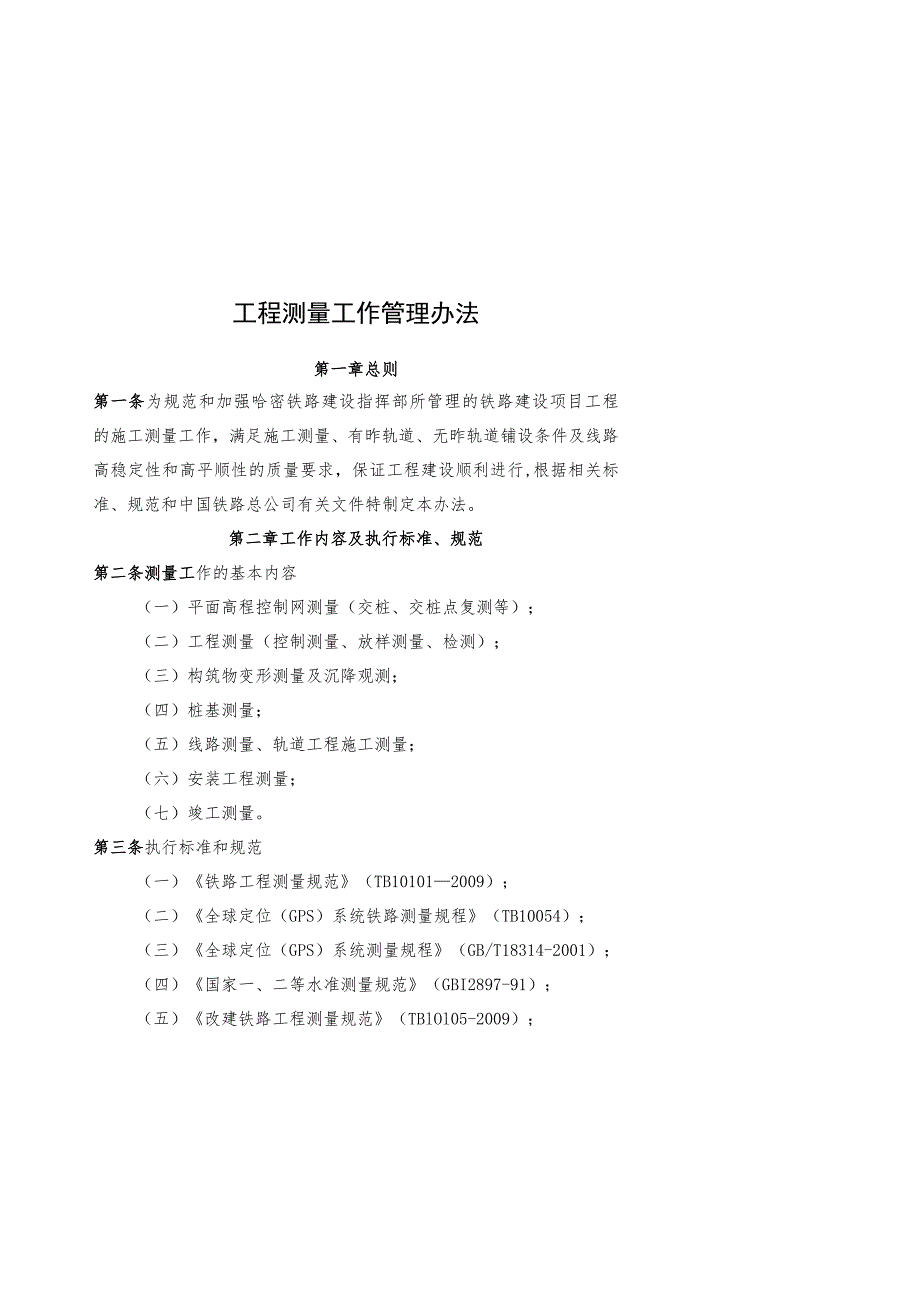

1、工程测量工作管理办法第一章总则第一条为规范和加强哈密铁路建设指挥部所管理的铁路建设项目工程的施工测量工作，满足施工测量、有昨轨道、无昨轨道铺设条件及线路高稳定性和高平顺性的质量要求，保证工程建设顺利进行,根据相关标准、规范和中国铁路总公司有关文件特制定本办法。第二章工作内容及执行标准、规范第二条测量工作的基本内容（一）平面高程控制网测量（交桩、交桩点复测等）；（二）工程测量（控制测量、放样测量、检测）；（三）构筑物变形测量及沉降观测；（四）桩基测量；（五）线路测量、轨道工程施工测量；（六）安装工程测量；（七）竣工测量。第三条执行标准和规范（一）铁路工程测量规范（TB101012009）；（二）

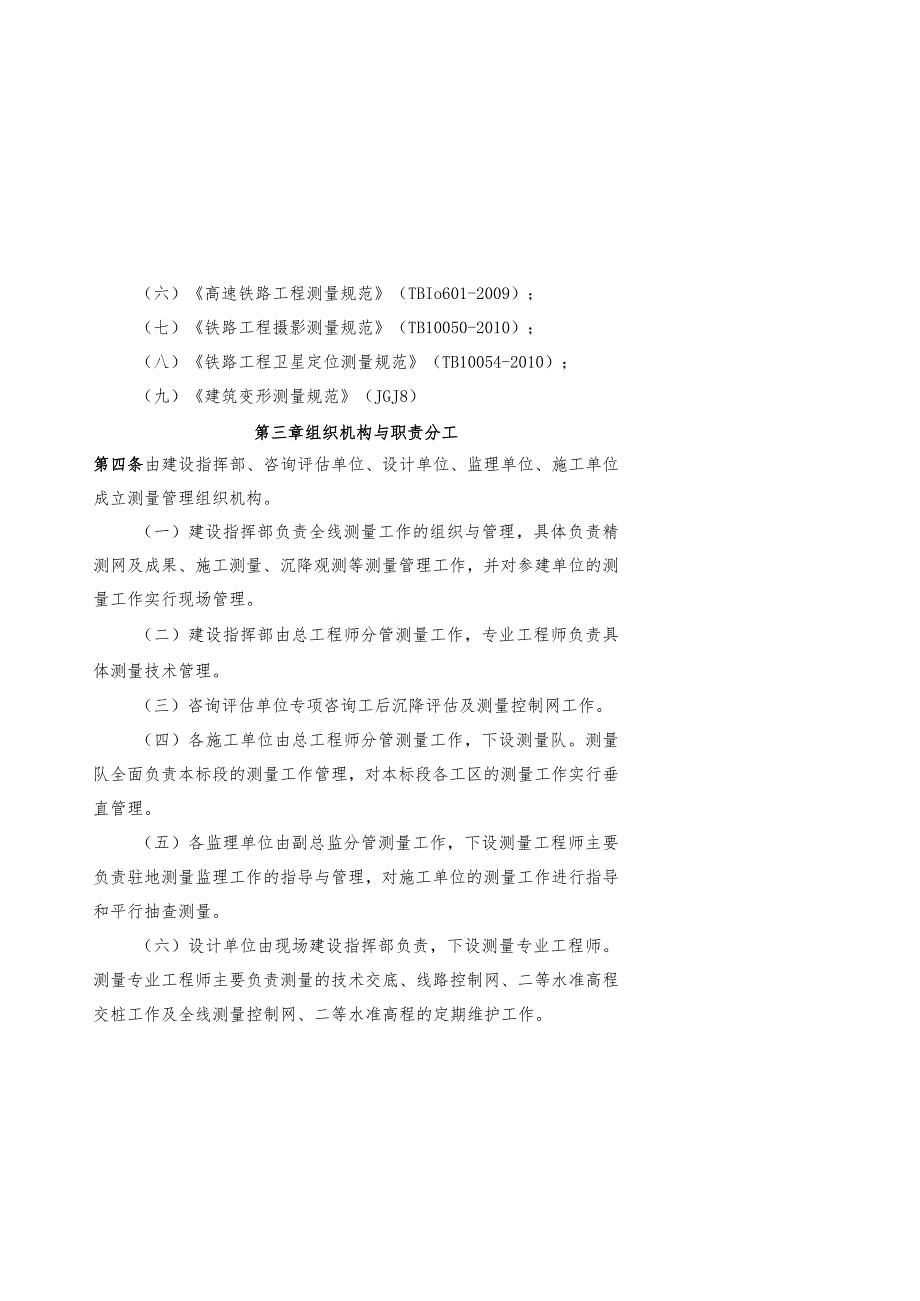

2、全球定位（GPS）系统铁路测量规程（TB10054）；（三）全球定位（GPS）系统测量规程（GB/T18314-2001）；（四）国家一、二等水准测量规范（GBI2897-91）；（五）改建铁路工程测量规范（TBlOl05-2009）；（六）高速铁路工程测量规范（TBIo601-2009）；（七）铁路工程摄影测量规范（TB10050-2010）；（八）铁路工程卫星定位测量规范（TB10054-2010）；（九）建筑变形测量规范（JGJ8）第三章组织机构与职责分工第四条由建设指挥部、咨询评估单位、设计单位、监理单位、施工单位成立测量管理组织机构。（一）建设指挥部负责全线测量工作的组织与管理，具体
3、负责精测网及成果、施工测量、沉降观测等测量管理工作，并对参建单位的测量工作实行现场管理。（二）建设指挥部由总工程师分管测量工作，专业工程师负责具体测量技术管理。（三）咨询评估单位专项咨询工后沉降评估及测量控制网工作。（四）各施工单位由总工程师分管测量工作，下设测量队。测量队全面负责本标段的测量工作管理，对本标段各工区的测量工作实行垂直管理。（五）各监理单位由副总监分管测量工作，下设测量工程师主要负责驻地测量监理工作的指导与管理，对施工单位的测量工作进行指导和平行抽查测量。（六）设计单位由现场建设指挥部负责，下设测量专业工程师。测量专业工程师主要负责测量的技术交底、线路控制网、二等水准高程交桩工

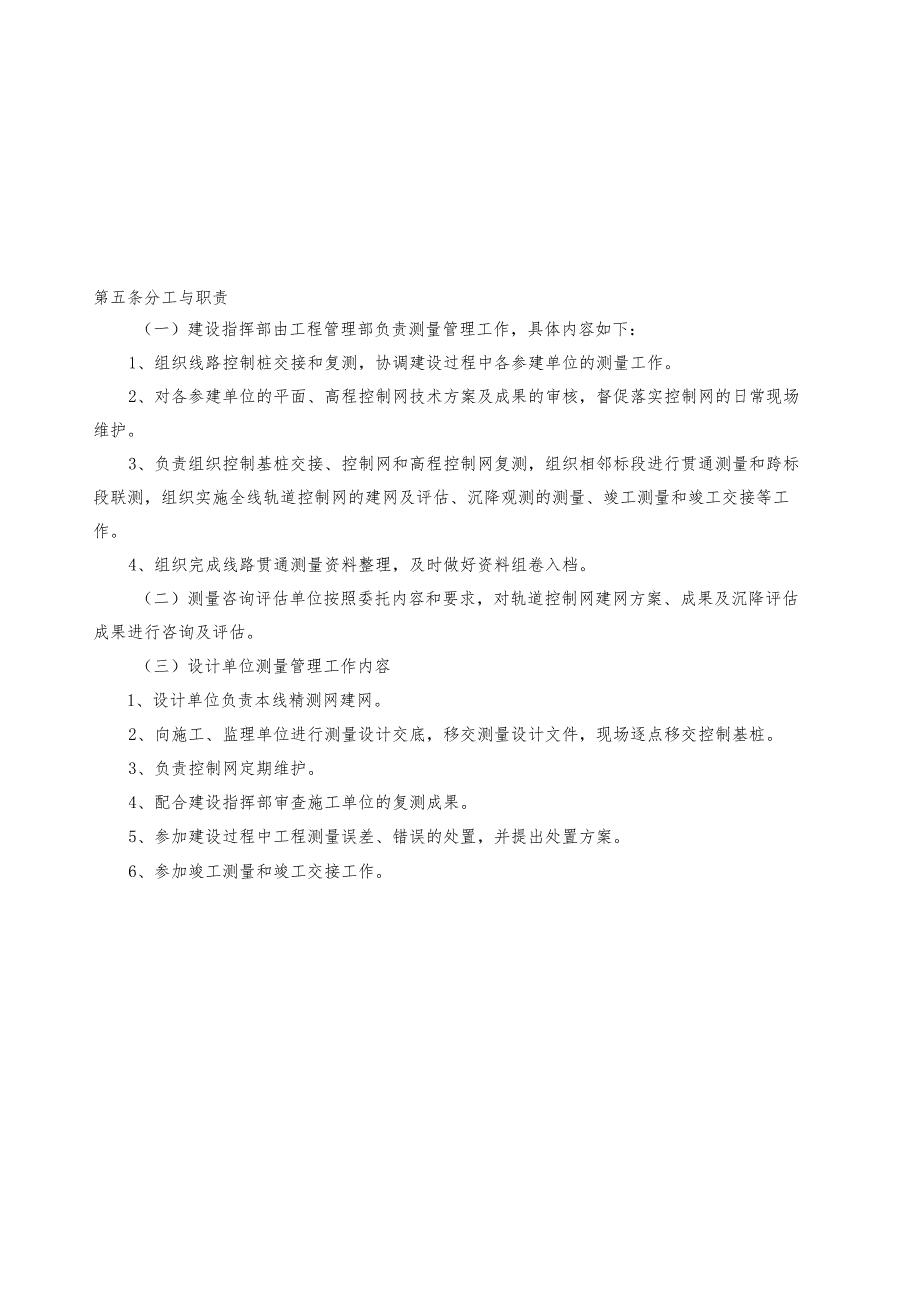

4、作及全线测量控制网、二等水准高程的定期维护工作。第五条分工与职责（一）建设指挥部由工程管理部负责测量管理工作，具体内容如下：1、组织线路控制桩交接和复测，协调建设过程中各参建单位的测量工作。2、对各参建单位的平面、高程控制网技术方案及成果的审核，督促落实控制网的日常现场维护。3、负责组织控制基桩交接、控制网和高程控制网复测，组织相邻标段进行贯通测量和跨标段联测，组织实施全线轨道控制网的建网及评估、沉降观测的测量、竣工测量和竣工交接等工作。4、组织完成线路贯通测量资料整理，及时做好资料组卷入档。（二）测量咨询评估单位按照委托内容和要求，对轨道控制网建网方案、成果及沉降评估成果进行咨询及评估。（三
5、）设计单位测量管理工作内容1、设计单位负责本线精测网建网。2、向施工、监理单位进行测量设计交底，移交测量设计文件，现场逐点移交控制基桩。3、负责控制网定期维护。4、配合建设指挥部审查施工单位的复测成果。5、参加建设过程中工程测量误差、错误的处置，并提出处置方案。6、参加竣工测量和竣工交接工作。（四）施工单位应主要根据现场各类控制桩撅的分布和工程实际，合理组织安排各项测量工作。1、负责接收设计移交的平面控制网和高程控制网并进行定期复测与维护、工程施工测量、沉降观测、以及轨道控制网（CPln）的建立、维护和复测，无硅轨道的安装测量等相关测量工作。2、规范统-测量内外业资料，分类管理测量资料，建立测
6、量资/带格式自动设置料的档案。3、制定测量标志的保护和检查制度，明确责任人，并制定各类测量标志的恢复方案。4、测量队应对各工区的测量工作进行指导和检查，并按要求定期向建设指挥部提交工作报告。5、配合和接受测量监理工作，按监理要求提交相关测量资料。6、参加建设过程中工程测量误差/粗差的处置，并提出处置意见，按批准的处置方案进行相应的工程处置；7、配合建设指挥部委托的第三方测量机构进行建设过程中对本线进行测量验收、抽检、复核，误差、错误争议的核查，对重要工点和重点工程进行的监测和观测。8、负责竣工测量和参加竣工交接工作。（五）监理单位应结合工程实际情况编写测量监理实施细则，依据监理合同和监理规范对
7、测量工作进行监理。1、负责检查施工单位测量人员资格，测量仪器和设备的配置。2、负责审核施工单位制定的技术方案，检查施工单位施工测量的内外业成果资料，对其正确性和完整性进行复核和签认。3、对设计单位、施工单位提供的测量成果资料进行抽检测量以及对工程施工质量的抽检（配合指挥部委托的第三方测量机构，进行建设过程中对本线进行测量验收、抽检、复核及误差、错误争议的核查）。4、线下工程沉降变形观测全程监理，并按规定进行平行观测。5、应对施工单位的各项测量工作进行指导和检查，对驻地测量监理工程师的工作进行指导、检查和考核。并按要求定期向建设指挥部提交监理工作报告。6、主持建设过程中工程测量误差/粗差的处置，
8、并提出处置意见。测量粗差处置意见报指挥部批准后，按批准的处置方案对相应工程处置进行监理。第四章测量工作基本要求第六条基本要求（一）全线的控制测量设计或方案由设计单位按铁路总公司规定提出，符合本线设计标准，满足建设需要，并为运营维护提供依据。测量设计或方案有条件时应听取和吸纳施工图审核、施工、监理意见。（二）勘测设计测量工作由相应资质等级的勘察设计单位按铁路总公司现行标准、规范和本项目设计标准及要求实施。勘测设计控制测量网的布设应兼顾建设需要。（三）土建工程施工测量、构筑物变形测量、安装工程测量和竣工测量由施工单位按铁路总公司现行标准、规范和本线设计文件在勘测设计控制测量网的基础上组织实施，监理
9、单位监理。（四）测量设计或方案及交接桩测量资料必须齐全，并附标桩示意图，标明各种标桩平面位置和标高，必要时附文字说明。依照资料进行现场核对，检查清点标桩。（五）设计交接桩工作办理完毕后，必须履行交接手续，填写交接桩记录表，一式四份，指挥部、设计单位、施工单位、监理单位各一份，交接桩记录表存入工程档案。（六）所有的控制测量和施工放样测量必须进行换手测量。对工程项目的关键测量科目必须实行彻底换手测量，一般测量科目应实行同级换手测量。彻底换手测量，须更换全部测量人员、仪器及计算资料；同级换手测量，须更换测量和计算人员。（七）测量工作必须做好原始记录，坚持复核签认制度，不得随意涂改和损坏，工程测量资料
10、和测量成果资料妥善归档保管，装订成册。（八）监理单位配置测量专业监理工程师、设备和仪器，设备和仪器能满足相应的精度要求。（九）监理单位须检查施工单位测量人员资格、测量仪器和设备的检定情况，审核施工单位的测量方案。（十）施工单位、监理单位熟悉设计图纸，参加设计交底，对设计交接的原始资料进行复核，如发现重大问题，及时上报咨询单位或指挥部，协同设计单位研究解决。（十一）监理单位根据工程实际情况编写施工测量监理实施细则。（十二）监理工程师对施工单位施工测量的内外业资料进行检查，对其内外业成果资料的正确性和完整性进行复核，采取抽查或旁站的方法进行检查，必要时独立复测。（十三）测量时应特别注意相邻标段搭接
11、处测量结果及资料的符合性，必须组织相邻标段进行贯通测量和跨标段联测。相邻标段必须进行联测，统一平差，确保贯通精度。（十四）施工单位在测量中应采取行之有效的多级复核制，完成交桩复测、控制测量、施工放样测量、竣工测量以及导线测量和水准点保护工作。（十五）所有测量仪器和设备，必须在通过具有检定资格的部门进行标定后方可投入使用。在施测过程中由专人观测，并设专人管理和保养。第五章交接班和复测第七条交接桩和复测（含贯通测量）（一）交接桩1、交接桩工作由建设指挥部主管工程师主持，监理单位参加，在现场由勘测设计单位向施工单位直接进行交接桩工作。2、交接桩时，各主要标桩确保完整、稳固。交桩后，施工单位立即组织测
12、量人员进行复测，并及时埋设护桩，发现问题及时提交勘测设计单位研究解决。3、为确保测量工作顺利进行和方便施工，各级测量人员必须对标桩和护桩妥善保护。所有测量标桩未经工程技术负责人同意，不得毁弃。4、设计单位向施工单位交桩的范围包括：CPI、CPIl控制桩、水准点桩。5、设计单位向施工单位提交的测量成果资料包括：CPI、CPH控制点成果表及点之记；水准点成果表及点之记；测量平差计算表；测量技术报告。6、交桩时，监理单位、施工单位按照招标文件和规范要求检查交桩数量、精度。若重要桩位丢失不能满足施工测量要求，或影响施工需要移桩时，设计单位负责补桩（或移桩）补测并提供补测成果资料。（二）复测1、施工单位
13、对设计单位移交的测量成果进行复测，应遵循以下原则：（1）复测前应编写复测工作技术方案或技术大纲；（2）复测的方法宜与原控制测量相同，测量精度等级不应低于原控制测量等级（3）复测前应检查标石的完好性，对丢失和破坏的标石应按原测标准用同精度内插方法恢复或增补；（4）复测较差符合规定要求时，采用原测成果。当较差超限或需增补新点时，应在提交的复测成果中说明。2、施工单位在进行复测时，必须与相邻标段闭合，控制柩覆盖相邻标段2个以上，高程与相邻标段闭合。3、复测过程中由监理单位组织相邻施工单位对分界点进行确认，并在复查报告中记录。4、施工单位复测工作完成后，及时编制完整的复测报告，报监理工程师复查，监理工
14、程师根据复查结果编写复查报告，报指挥部确认并存档。5、施工单位负责对复测后的测量控制桩采取必要的保护措施，在施工前设置护桩，护桩宜固桩，并经常复核，检查其可靠性。6、线路横断面复测时，横断面的间距根据地形情况和控制土石方数量的需要地质变化情况而定，填挖零点、地质变化处断面必须测绘。(三)注意事项1、根据施工需要移设或增设水准点时，其测量方法及精度要求符合铁路工程测量规范(TB101012009)等相关规定。2、施工取土坑、弃土场、施工便道和附属工程所占用的农田，进行实地调查测绘，并标记农田的类型及所属的乡或村分界线。3、施工所需拆迁的建筑物，进行实地测绘，并列表填写建筑物类别、数量及所属单位等
15、。建筑物的面积可用皮尺丈量。第六章平面与高程控制网测量第八条施工单位应根据相关标准规定，结合工程实际制定合理完善的控制网测量技术方案，并报监理复核，建设指挥部主管工程师审批之后执行。平面与高程控制网测量和复测工作应由专业队伍实施，平面、高程控制网的复测维护由施工单位统一负责。第九条保证相邻标段交接处测量结果的符合性，加强相邻标段的测量工作的协调保证精测网的平顺对接。第十条控制测量基本要求（一）所有的控制测量均应在监理工程师在场的情况下进行，监理工程师对重要的控制桩要进行独立的平行测量，测量结果与施工单位复核。（二）施工单位要按照有关标准、规范的规定建立满足施工需要的平面和高程控制网。（三）一个单项工程或一段路基工程完成后，及时恢复线路中线桩，并埋设固桩；测设无缝线路和无硅轨道施工基桩。第十条轨道控制网（CPln）测量铺轨前应由施工单位建立轨道控制网，并根据轨道控制网进行线路中线、道岔定位测量；建网精度应满足无磴和有喳轨道地段对控制网的相关要求。（一）CPnl建网前施工单位应进行一次全面复测并组织评估，根据评估意见完善后，经总监复核，建设指挥部主管工程师批准后启用复测成果。（二）当CPIl网点密度不足时，按照插点或插网的方法进行同精度加密。（三）CPIH网测
