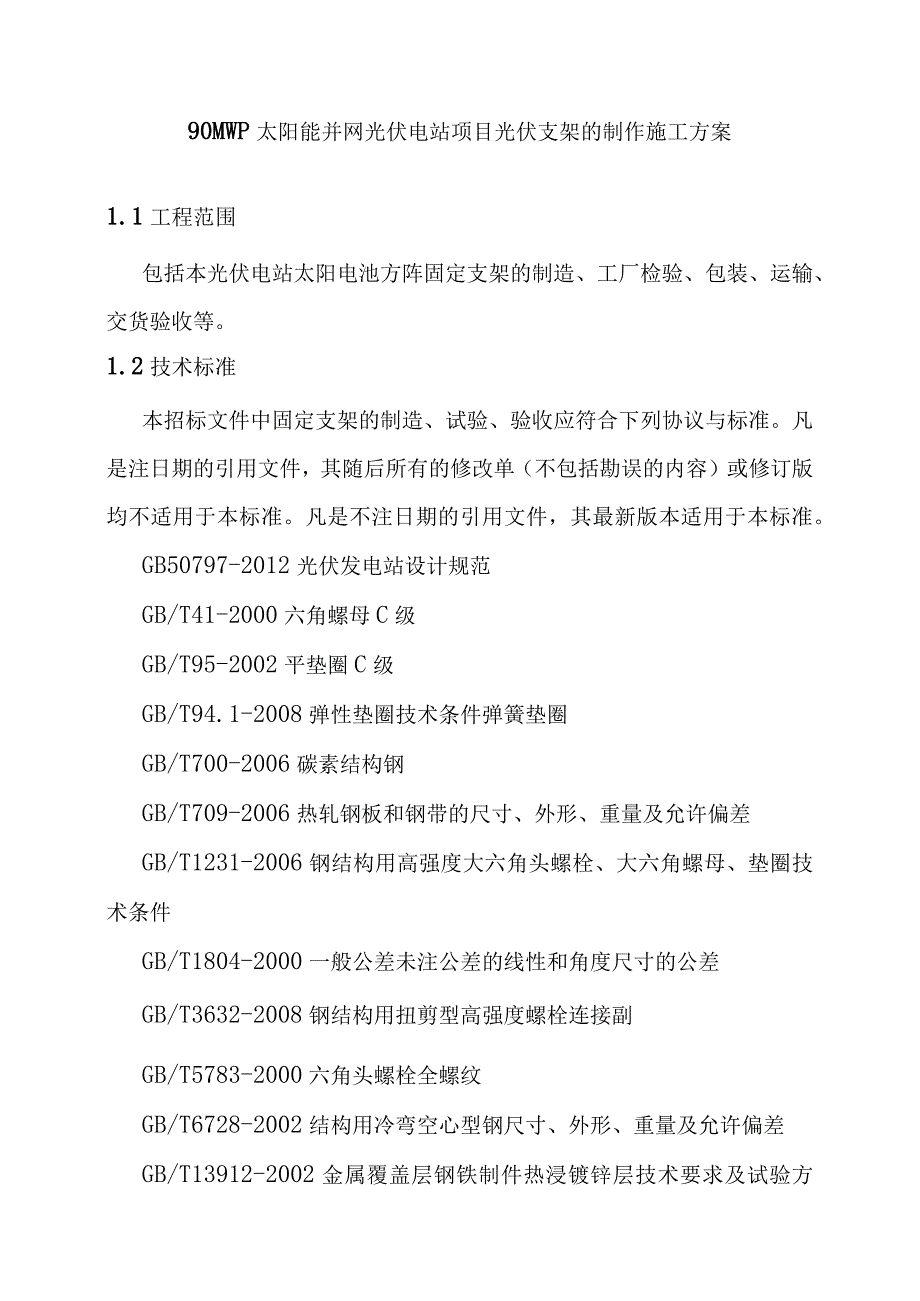

1、90MWP太阳能并网光伏电站项目光伏支架的制作施工方案1.1工程范围包括本光伏电站太阳电池方阵固定支架的制造、工厂检验、包装、运输、交货验收等。1.2技术标准本招标文件中固定支架的制造、试验、验收应符合下列协议与标准。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。GB50797-2012光伏发电站设计规范GB/T41-2000六角螺母C级GB/T95-2002平垫圈C级GB/T94.1-2008弹性垫圈技术条件弹簧垫圈GB/T700-2006碳素结构钢GB/T709-2006热轧钢板和钢带的尺寸、外形、重量

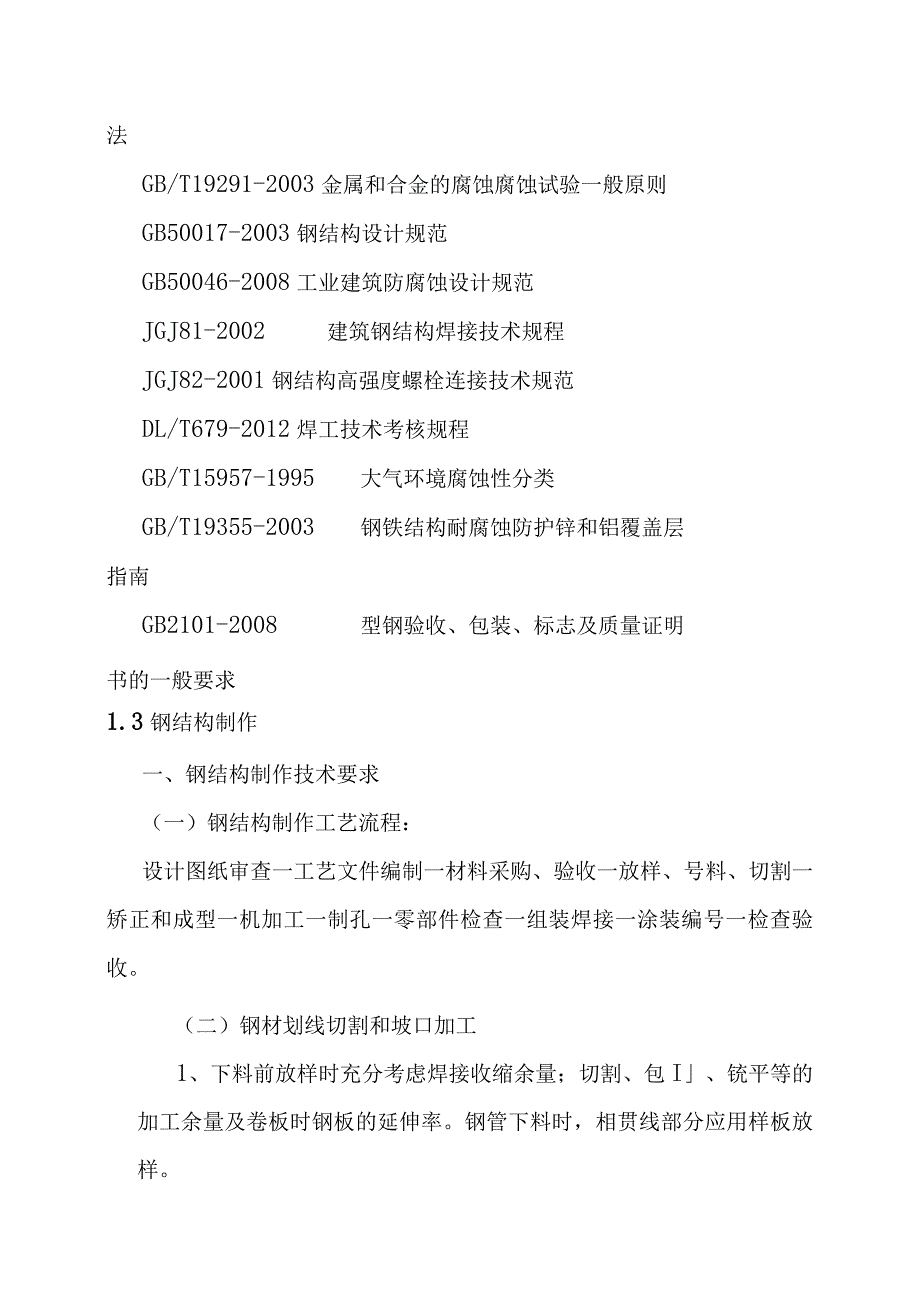

2、及允许偏差GB/T1231-2006钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差GB/T3632-2008钢结构用扭剪型高强度螺栓连接副GB/T5783-2000六角头螺栓全螺纹GB/T6728-2002结构用冷弯空心型钢尺寸、外形、重量及允许偏差GB/T13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T19291-2003金属和合金的腐蚀腐蚀试验一般原则GB50017-2003钢结构设计规范GB50046-2008工业建筑防腐蚀设计规范JGJ81-2002建筑钢结构焊接技术规程JGJ82-2001

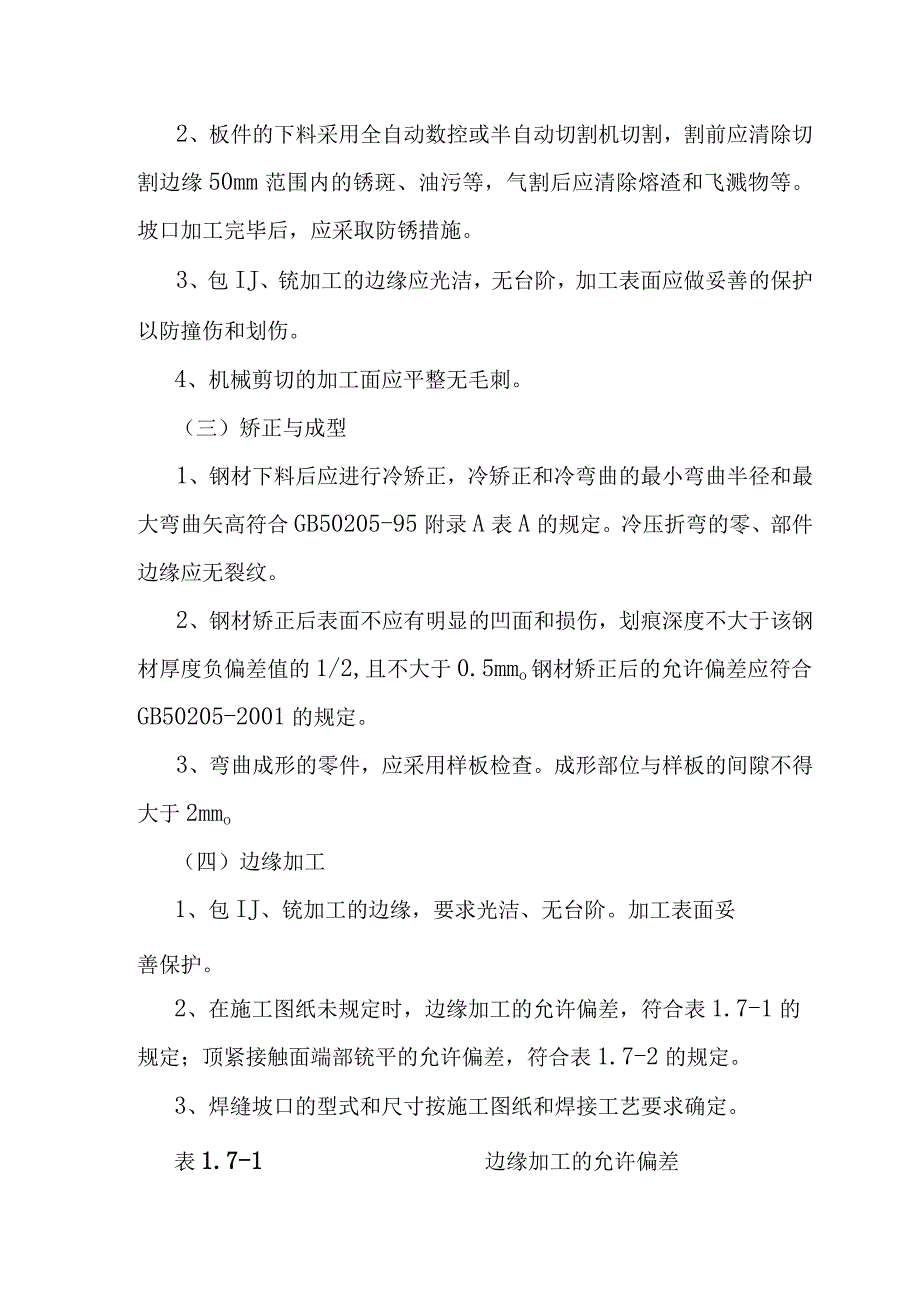

3、钢结构高强度螺栓连接技术规范DL/T679-2012焊工技术考核规程GB/T15957-1995大气环境腐蚀性分类GB/T19355-2003钢铁结构耐腐蚀防护锌和铝覆盖层指南GB2101-2008型钢验收、包装、标志及质量证明书的一般要求1.3钢结构制作一、钢结构制作技术要求（一）钢结构制作工艺流程：设计图纸审查一工艺文件编制一材料采购、验收一放样、号料、切割一矫正和成型一机加工一制孔一零部件检查一组装焊接一涂装编号一检查验收。（二）钢材划线切割和坡口加工1、下料前放样时充分考虑焊接收缩余量；切割、包I、铳平等的加工余量及卷板时钢板的延伸率。钢管下料时，相贯线部分应用样板放样。2、板件的下料
4、采用全自动数控或半自动切割机切割，割前应清除切割边缘50mm范围内的锈斑、油污等，气割后应清除熔渣和飞溅物等。坡口加工完毕后，应采取防锈措施。3、包IJ、铳加工的边缘应光洁，无台阶，加工表面应做妥善的保护以防撞伤和划伤。4、机械剪切的加工面应平整无毛刺。（三）矫正与成型1、钢材下料后应进行冷矫正，冷矫正和冷弯曲的最小弯曲半径和最大弯曲矢高符合GB50205-95附录A表A的规定。冷压折弯的零、部件边缘应无裂纹。2、钢材矫正后表面不应有明显的凹面和损伤，划痕深度不大于该钢材厚度负偏差值的1/2,且不大于0.5mmo钢材矫正后的允许偏差应符合GB50205-2001的规定。3、弯曲成形的零件，应采
5、用样板检查。成形部位与样板的间隙不得大于2mmo（四）边缘加工1、包IJ、铳加工的边缘，要求光洁、无台阶。加工表面妥善保护。2、在施工图纸未规定时，边缘加工的允许偏差，符合表1.7-1的规定；顶紧接触面端部铳平的允许偏差，符合表1.7-2的规定。3、焊缝坡口的型式和尺寸按施工图纸和焊接工艺要求确定。表1.7-1边缘加工的允许偏差项目允许偏差零件宽度、长度+1.Onun加工边直线度L/3000且不大于2.Omm相临两边夹角6,加工Ifil垂直度0.025t且不大于0.5mm加工面表Ia粗造度50m表1.7-2端部铳平的允许偏差项目允许偏差两端铳平时构件长度+2.Omm两端铳平时零件长度+0.5m
6、m铳平卸的平面度0.3mm铳平面对轴线的垂直度L/1500mm注：t为切割面厚度(mm)；L为杆件长度(mm)(五)螺栓孔及结合面的加工1、螺栓孔采取钻孔成型，不得用气割扩孔，孔边应无飞边和毛刺。2、螺栓孔的允许偏差符合施工图纸的规定，成孔口两孔间的允许偏差在施工图纸未规定时应符合GB50205-2001（见下表L7-3）的规定。3、当螺栓孔的允许偏差超过施工图纸的规定值时，必须经监理工程师同意后进行扩孔或采用母材力学性能相当的焊条补焊后重新制孔，原孔严禁用钢板填塞。扩孔后的孔径不得大于原设计孔径2.Ommo每组孔径补焊重新制孔的数量不得超过20%,处理后做好记录。4、高强度螺栓联接处钢板表面
7、应平整，无毛刺，油污等。经处理的高强度螺栓连接处摩擦面,应作抗滑移系数实验，并对其摩擦面采取保护措施，以防油污，实验最小值应符合施工图纸要求。表1.7-3螺栓孔孔距的允许偏差孔距许偏全、项目3000同一组内任意两孔间距离1.01.5相邻两组的端孔间距离1.52.02.53.0注：螺栓孔的分组应按下列规定：在节点中连接板与一根杆件相连的所有螺栓孔为一组。(2)对接接头在拼接板一侧的螺栓孔为一组。(3)两相邻节点或接头间的螺栓孔为一组，但不包括(1)、所规定的螺栓孔。(4)受弯构件翼缘上，每米长度范围内的连接螺栓孔为一组。(六)螺栓球节点1、螺栓球、封板、锥头、套筒外观不得有裂纹、叠皱、过烧等缺陷
8、。2、螺栓球加工的允许偏差应符合下表的规定。3、封板、锥头、套筒的允许偏差应符合下表1.7-4表L7-5的规定。表1.7-4螺栓加工的允许偏差项目允许偏差圆度d120mm2.5mm=lrh4I-rH7MsjJZHnFtrd120mm0.3mm铳平面距球中心距禺O.2mm相邻两螺孔中心线夹角30mm两铳平面与螺栓孔轴线垂直度0.005r注：r为螺栓球半径(三)；d为螺栓球直径(三)。表1.7-5封板、推头、套筒的允许偏差项目允许偏差(mm)封板、锥头孔径0.5封板、锥头底部厚度0.5、+0.2封板、锥头底板两面平行度0.1封板、锥头孔与钢管安装台阶同轴度0.2锥头壁厚0.2套筒内孔与外接圆同轴度
9、0.5套筒长度0.2套筒两端面与轴线的垂直度0.5%r套筒两端面的平行度0.3注：r为套筒外接圆半径。(七)焊接球接点1、焊接球加工成半圆球后，应除锈并涂刷可焊性防锈涂料，成品球表面应光滑无裂纹、折皱。2、焊接球的允许偏差应符合表1.7-6的规定。表1.7-6焊接球的允许偏差项目允许偏差(mm)直径0.005d2.5圆度2.5壁厚减薄量0.13t且不大于1.5两半球对口错边1.0(八)焊接钢板节点1、焊接钢板节点板，采用机械切割。2、节点板长度允许偏差为2.Omni,节点板厚度允许偏差为+0.5mm,十字节点板间及板与盖板间夹角允许偏差为土20,节点板之间的接触面密合。(九)杆件的制作及节点与
10、杆件的连接1、杆件应采用机械切割，杆件加工的允许偏差应符合表1.7-7的规定。2、节点与杆件的连接必须按图纸要求施工，连接后应无明显损伤,并应清除焊疤和毛刺等。3、钢管与封板或锥头连结后，必须分别进行试件承载力的检验，检验结果符合JGJ789L附录一的规定。表1.7-7杆件加工的允许偏差项目允许偏差(mm)钢管杆件长度1.0型钢杆件长度2.0封板或锥头与钢管轴线垂0.5%rl直度杆件轴线不平直度L/1000且不大于5.0注：rl为封板或锥头底半径；L为杆件长度。（十）钢结构的组装1、钢结构组装前，应进行零部件的检验，并做好记录，检验合格后才能投入组装；钢结构制作、组装使用的工量具应经过国家有关
11、计量部门检测，并在合格的使用期内。2、连接表面及沿焊焊缝海边30-50mm范围的铁锈、毛刺和油污等赃物应清除干净。3、钢结构组装在拼装钢平台上按照钢结构件整体尺寸按1：1的比例放样后进行组拼，拼装平台上按钢结构的结构特点及尺寸设置定位装置及控制变型设施。对需拼焊成型的杆件，进行点焊或间断焊，对称焊接，以防止构件变型。预拼装检查合格后，应标注中心线及安装控制基准线等。4、对非密闭的隐蔽部位，应按施工图纸的要求进行涂装处理后方可进行组装。5、焊接连接组装的允许偏差应符合GB502052001的有关规定。6、对刨平顶紧的部位用03m塞尺检查，应有75%以上的面积紧贴，塞入面积之和应少于25%,边缘间
12、隙不得大于0.8mmo顶紧面应经检查合格后，方能施焊，并作好记录。7、H型钢的板材需要拼装组装时，其翼缘板可按长度方向拼接，腹板拼接可采用“+”字型或“T”字型，翼缘板和腹板的拼接缝间距应大于200mmoH型钢组焊的允许偏差，应符合GB502052001的有关规定。（十一）钢结构的焊接在钢结构焊接前应根据钢结构的结构特点、图纸要求、材质并结合成熟的焊接工艺评定编写焊接工艺措施。对首次使用的钢材，以及改变焊接材料、焊接方法、焊后热处理的要按GB50236-98第4.2节的要求进行焊接工艺评定，然后按GB50236-98附录A第A.0.1条规定的格式向监理人提交成果。在监理人批准后按此工艺评定的成
13、果编写焊接工艺措施。焊接工艺将包含以下方面：焊接材料的保存、烘陪方法和烘陪温度、次数；坡口形式，钢结构对装技术要求；焊接电流、线能量；焊接速度、焊接电压；焊接件预热时间、预热温度、保温方法和温度；焊后热处理的温度和保温时间；焊接顺序、方法；因故中断的焊接的焊缝在重新焊接前的检验、焊接方法；在恶劣环境下的焊接保护措施；焊接过程中的焊接变形监测和控制方法；焊接质量检验办法和缺陷处理办法等方面。焊接工艺措施在监理人审查批准后方可实施。严格按照焊接工艺要求进行钢结构的组装和焊接。1、焊接材料储存在干燥、通风良好的地方，并有专人保管。使用前，必须按产品使用说明书规定的技术要求进行烘焙，保护气体的纯度符合
