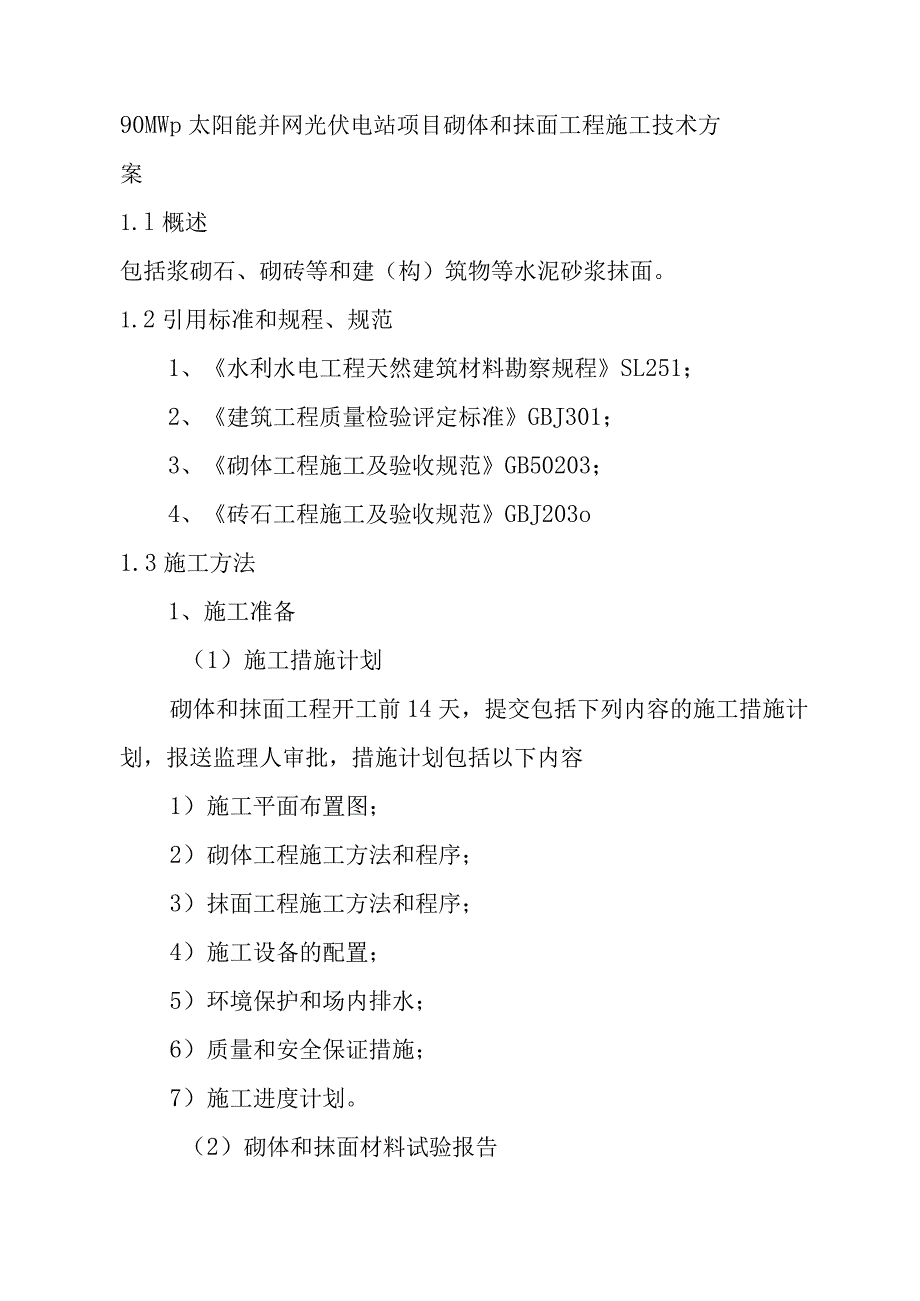

1、90MWp太阳能并网光伏电站项目砌体和抹面工程施工技术方案1.l概述包括浆砌石、砌砖等和建（构）筑物等水泥砂浆抹面。1.2引用标准和规程、规范1、水利水电工程天然建筑材料勘察规程SL251；2、建筑工程质量检验评定标准GBJ301；3、砌体工程施工及验收规范GB50203；4、砖石工程施工及验收规范GBJ203o1.3施工方法1、施工准备（1）施工措施计划砌体和抹面工程开工前14天，提交包括下列内容的施工措施计划，报送监理人审批，措施计划包括以下内容1）施工平面布置图；2）砌体工程施工方法和程序；3）抹面工程施工方法和程序；4）施工设备的配置；5）环境保护和场内排水；6）质量和安全保证措施；7
2、）施工进度计划。（2）砌体和抹面材料试验报告在砌体及抹面工程开工前14天，将工程采用的各种石料和水泥、砂等的材料试验成果，报送监理人批准。未经批准的材料不得使用。（3）质量检查记录和报表在砌体和抹面工程施工前，按监理人指示提交施工质量检查记录表和报表，其内容包括：1）砌体和抹面材料的取样试验成果；2）砌体工程基础的质量检查记录表；3）砌体和抹面工程的施工质量检查记录表；4）质量事故处理记录表。（4）完工验收资料。按照监理人要求提交以下资料：1）砌体工程竣工图；2）砌体和抹面材料试验报告；3）砌体工程基础的地质测绘资料；4）砌体和抹面工程的施工质量报告；5）监理人要求提交的其它完工资料。2、浆砌

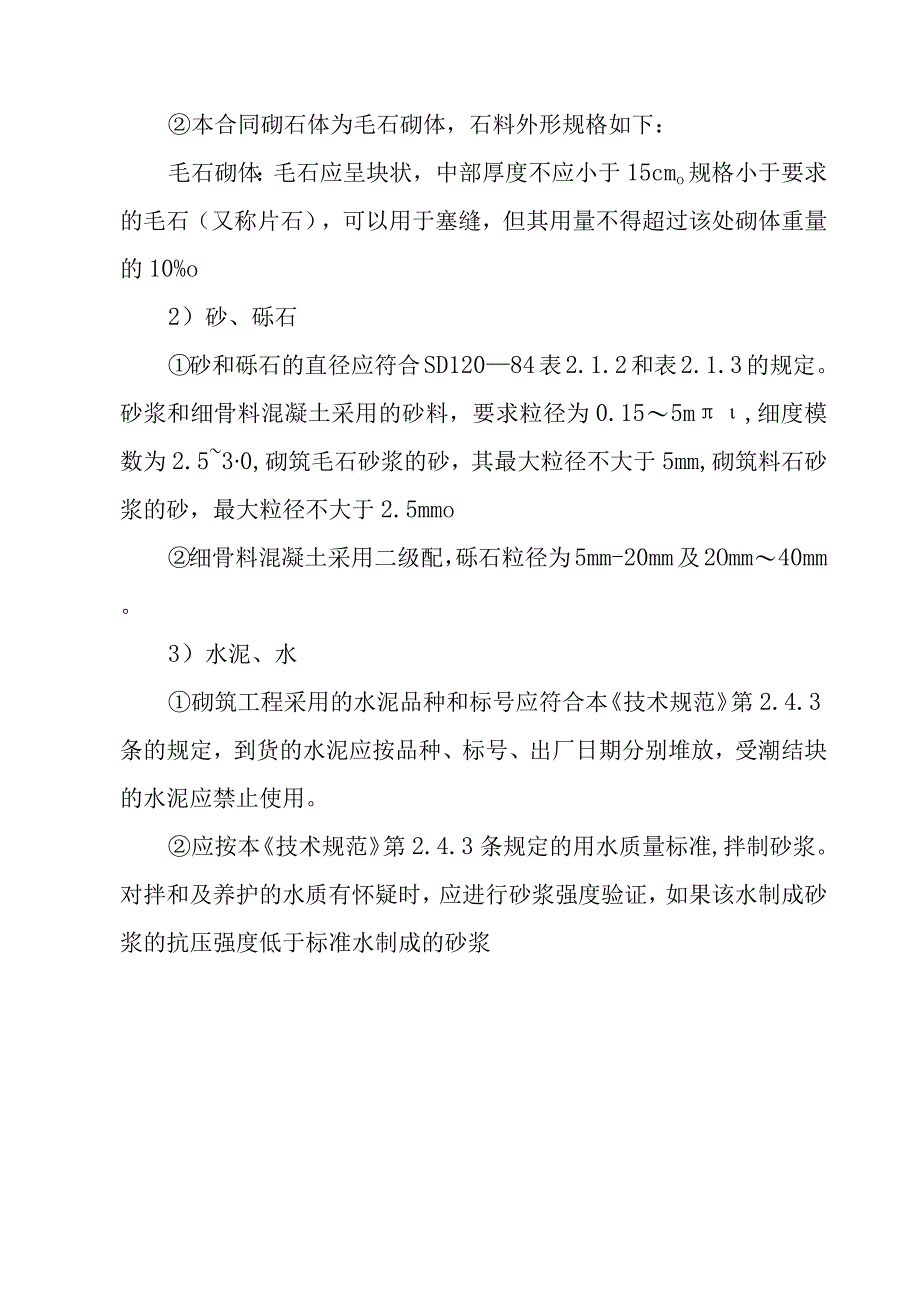

3、石工程（1）材料1）砌石砌石体的石料应采自施工图纸规定或监理人批准的料场，石料的开采方法应经监理人批准。砌石材质应坚硬新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，用于表面的石材应色泽均匀。石料的物理力学指标应符合施工图纸的要求。本合同砌石体为毛石砌体，石料外形规格如下：毛石砌体：毛石应呈块状，中部厚度不应小于15cmo规格小于要求的毛石（又称片石），可以用于塞缝，但其用量不得超过该处砌体重量的10%o2）砂、砾石砂和砾石的直径应符合SD12084表2.1.2和表2.1.3的规定。砂浆和细骨料混凝土采用的砂料，要求粒径为0.155m,细度模数为2.530,砌筑毛石砂浆的砂，其最大粒径不
4、大于5mm,砌筑料石砂浆的砂，最大粒径不大于2.5mmo细骨料混凝土采用二级配，砾石粒径为5mm-20mm及2Omm40mm。3）水泥、水砌筑工程采用的水泥品种和标号应符合本技术规范第2.4.3条的规定，到货的水泥应按品种、标号、出厂日期分别堆放，受潮结块的水泥应禁止使用。应按本技术规范第2.4.3条规定的用水质量标准,拌制砂浆。对拌和及养护的水质有怀疑时，应进行砂浆强度验证，如果该水制成砂浆的抗压强度低于标准水制成的砂浆28天龄期抗压强度的90%以下时，则此水不能使用。4）胶凝材料（用于砌筑工程的水泥砂浆和细骨料混凝）胶凝材料的配合比必须满足施工图纸规定的强度和施工和易性要求，配合比必须通过
5、试验确定。施工中承包人需要改变胶凝材料的配合比时，应重新试验，并报监理人批准。拌制胶凝材料，应严格按试验确定的配料单进行配料，严禁擅自更改，配料的称量允许误差应符合下列规定：水泥为2%；砂、砾石为3%；水、外加剂为1%。胶凝材料拌和过程中应保持粗、细骨料含水量的稳定性，根据骨料含水量的变化情况，随时调整用水量，以保证水灰比的准确性。胶凝材料拌和时间：机械拌和不少于23min,一般不应采用人工拌和，局部少量的人工拌和料至少干拌3遍，再湿拌至色泽均匀，方可使用。胶凝材料应随拌随用。胶凝材料的允许间歇时间应通过实验确定，或参照表L61选定。在运输或贮存中发生离析、析水的砂浆，砌筑前应重新拌和，己初凝
6、的胶凝材料不得使用。表 1.6-1胶凝材料允许间歇时间砌筑时气温（）允许间歇时间（min）普通硅酸盐水矿渣硅酸盐水泥及火山灰质硅泥酸盐水泥20-309012010-201351805-10195/（2）浆砌石体砌筑1）一般要求砌石体应采用铺浆法砌筑，砂浆稠度应为3050mm,当气温变化时，应适当调整。采用浆砌法砌筑的砌石体转角处和交接处应同时砌筑，对不能同时砌筑的面，必须留置临时间断处，并应砌成斜搓。砌石体的尺寸和位置的允许偏差，不应超过GB5020398表L6中的规定。2）毛石砌体砌筑毛石基础的第一个石块应座浆，且将大面向下。毛石基础扩大部分若做成阶梯形，上级阶梯的石块应至少压砌下级阶梯的1
7、/2,相邻阶梯的毛石应相应错缝搭接。毛石砌体应卧砌，并应上下错缝、内外搭砌，不得采用外面侧立石块、中间填心的砌筑方法。毛石砌体的灰缝厚度应为2030m,砂浆应饱满，石块间较大的空隙应先填塞砂浆，后用碎块或片石嵌实，不得先摆碎石块后填砂浆或干填碎石块的施工方法，石块间不应相互接触。毛石砌体第一匹及转角处、交接处和洞口处应选用较大的平毛石砌筑。毛石墙必须设置拉结石。拉结石应均匀分布、相互错开，一般每07m2墙面至少应设置一块，且相邻的中距不应大于2mo拉结石的长度，若其墙厚等于或小于40Omm时，应等于墙厚；墙厚大于40Onlm时，可用两块拉结石内外搭接，搭接长度不应小于15Omnl,且其中一块长
8、度不应小于墙厚的2/3o毛石砌体每日的砌筑高度，不应超过L2m。在毛石和实心砖的组合墙中，毛石砌体与砖砌体应同时砌筑，并每隔46匹砖用23匹丁砖与毛石砌体拉结砌合，两种砌体间的空隙应用砂浆填满。毛石墙和砖墙相接的转角和交接处应同时砌筑。3）浆砌石挡土墙本款规定适用于本合同范围内的浆砌毛石挡土墙。采用毛石料砌筑挡土墙，应符合下列规定：a）毛石料中部厚度不应小于200mm；b）每砌34匹为一个分层高度，每个分层高度应找平一次C）外露面的灰缝厚度不得大于40mm,两个分层高度间的错缝不得小于8OmmO砌筑挡土墙应按监理人要求收坡或收台，并设置伸缩缝和排水孔。4）养护砌体外露面，在砌筑后1218h之间
9、应及时养护，经常保持外露面的湿润。养护时间：水泥砂浆砌体一般为14天,混凝土砌体为21天。（3）水泥砂浆勾缝防渗1）采用料石水泥砂浆勾缝作为防渗体时，防渗用的勾缝砂浆应采用细砂和较小的水灰比，灰砂比控制在1：1至L2之间。2）防渗用砂浆应采用42.5#以上的普通硅酸盐水泥。3）清缝应在料石砌筑24h后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的2倍，勾缝前必须将槽缝冲洗干净，不得残留灰渣和积水，并保持缝面湿润。4）勾缝砂浆必须单独拌制，严禁与砌体砂浆混用。5）当勾缝完成和砂浆初凝后，砌体表面应刷洗干挣，至少用湿润物覆盖保持21天，在养护期间应经常洒水，使砌体保持湿润，避免碰撞和震动。3、砌砖工程
10、（1）材料1）砖：本节规定适用于普通粘土豉砌块，普通粘土豉（或混凝土砖）尺寸24OnlnIX115mm55mm,标号为75号。2）砌砖砂浆采用的水泥、砂和水应符合本章第3.2.1款的规定。生石灰：熟化成石灰膏时，应用网过滤，使其充分熟化，熟化时间不得少于7天。砂浆应满足下列要求：a）符合施工图纸规定的强度等级；b）符合本技术规范砂浆稠度要求；c）保水性能好（分层厚度不应大于20mm）；d）拌和均匀。砂浆的配合比应经试验确定，若须改变砂浆的材料组成，应重新试验，并经监理人批准。砂浆的配合比应采用重量比，水泥、有机塑化剂和冬期施工中掺用的氯盐等的配料精确度控制在2%以内；砂、石灰育、粘土膏、粉煤灰
11、和磨细生石灰粉等的配料精度控制在5%以内。为使砂浆有良好的保水性，应掺入无机塑化剂或有机塑化剂，不应采取增加水泥用量的方法。砂浆应采用机械拌和，拌和时间从投料完算起应不少于2mino3）砌砖的砂浆稠度，砌砖的砂浆稠度为7090mm0（2）砌砖体砌筑1）砖应提前12天浇水湿润。普通砖、多孔豉含水率为10%15%；灰砂砖、粉煤灰砖含水率为8%12%。含水率以水重占干豉重的百分数计。2）砌砖体的灰缝横平竖直。厚薄均匀，并填满砂浆。3）烧结普通砌豉体应上下错缝、内外搭接。4）砌豉体水平灰缝的砂浆应饱满，实心砌砖体水平灰缝的砂浆饱满度不得低于80%,竖向灰缝宜采用挤浆或加浆方法，使其砂浆饱满，严禁用水冲
12、浆灌缝。砌砖体的水平灰缝宽度一般为10mm,但不应小于8mm,也不应大于12mmo5）砌砖体的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处，应砌成斜搓。斜槎长度不应小于高度的2/3,外墙转角处严禁留直槎。6）砌砖体接槎时，必须将接槎处的的表面清洗干净，浇水湿润，填实砂浆，保持灰缝平直。7）施工需要在砖墙中留置的临时洞口，其侧边高交接处的墙面不应小于500mm。洞口顶部设置过梁。（3）冬季施工当室外日平均气温连续5天稳定低于5时，且最低气温低于-3C时，砌体工程的施工应按GB50203-98第九章冬季施工的有关规定执行。（4）养护1）外露面砌体，养护期内应避免雨淋或暴晒；2）砌砖体完工后应至少洒水养护3天。4、抹面工程（1）说明本节所指抹面工程为本合同建（构）筑物水泥砂浆和防水砂浆抹面。（2）材料1）水泥：水泥必须有出厂合格证，标明进场批量，并按品种、标号、出厂日期分别堆放，保持干燥。2）防水粉：防水粉必须有出厂合格证，使用前保持干燥。3）砂：抹面宜采用中砂，砂在使用前必须过筛，不得含有杂质，含泥量应不大于3%。（3）施工D抹面前基层表面的尘土、污垢、油渍等应清除干净,并应洒水润湿。2）使用材料性能应符合设计要求。砂浆配合比为1：2水泥砂浆，防水砂浆应掺入510%的防水粉。3）抹面应分层进行，抹面总厚度一般为2cm。
