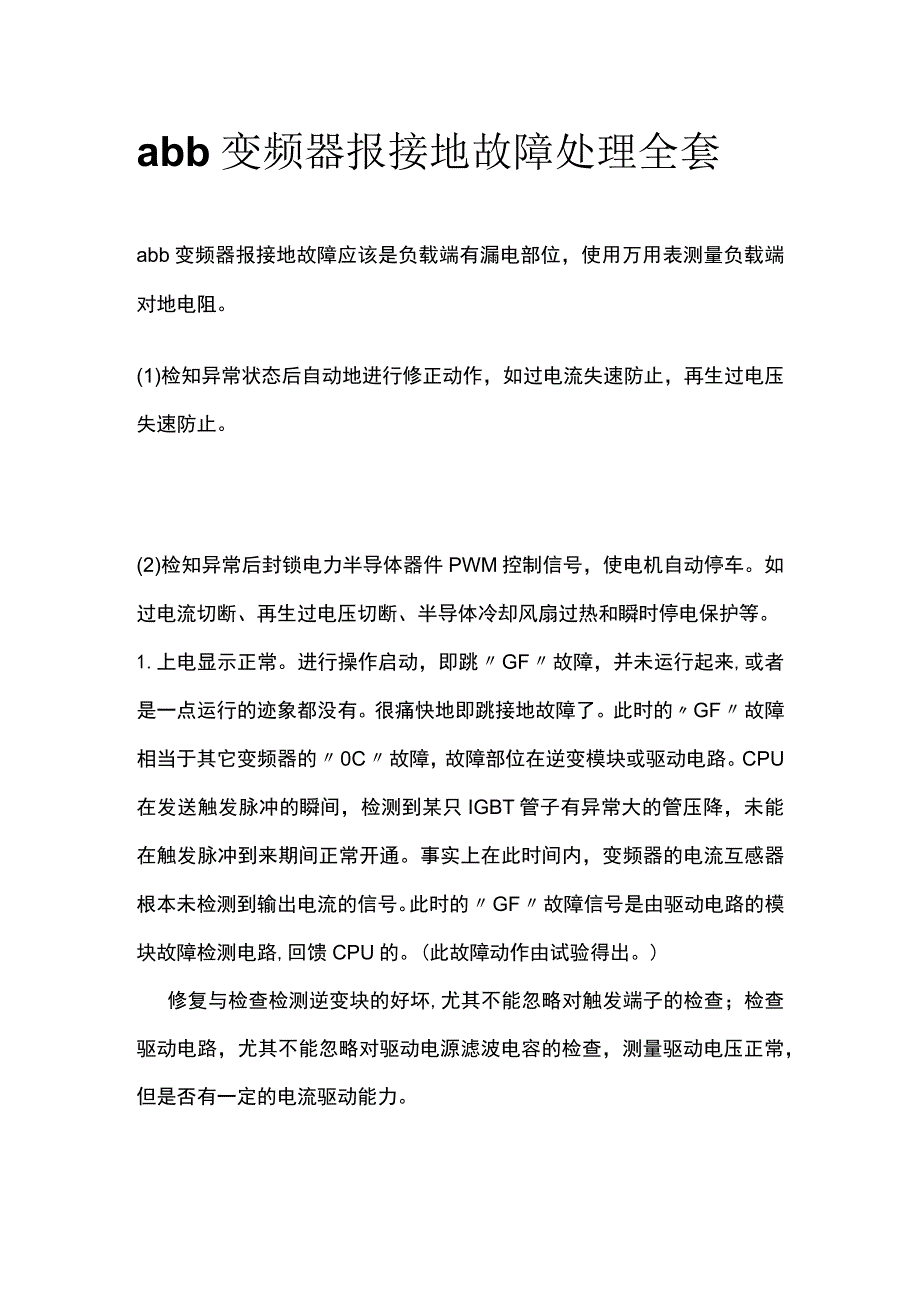

abb变频器报接地故障处理全套.docx_第1页
第1页 / 共3页

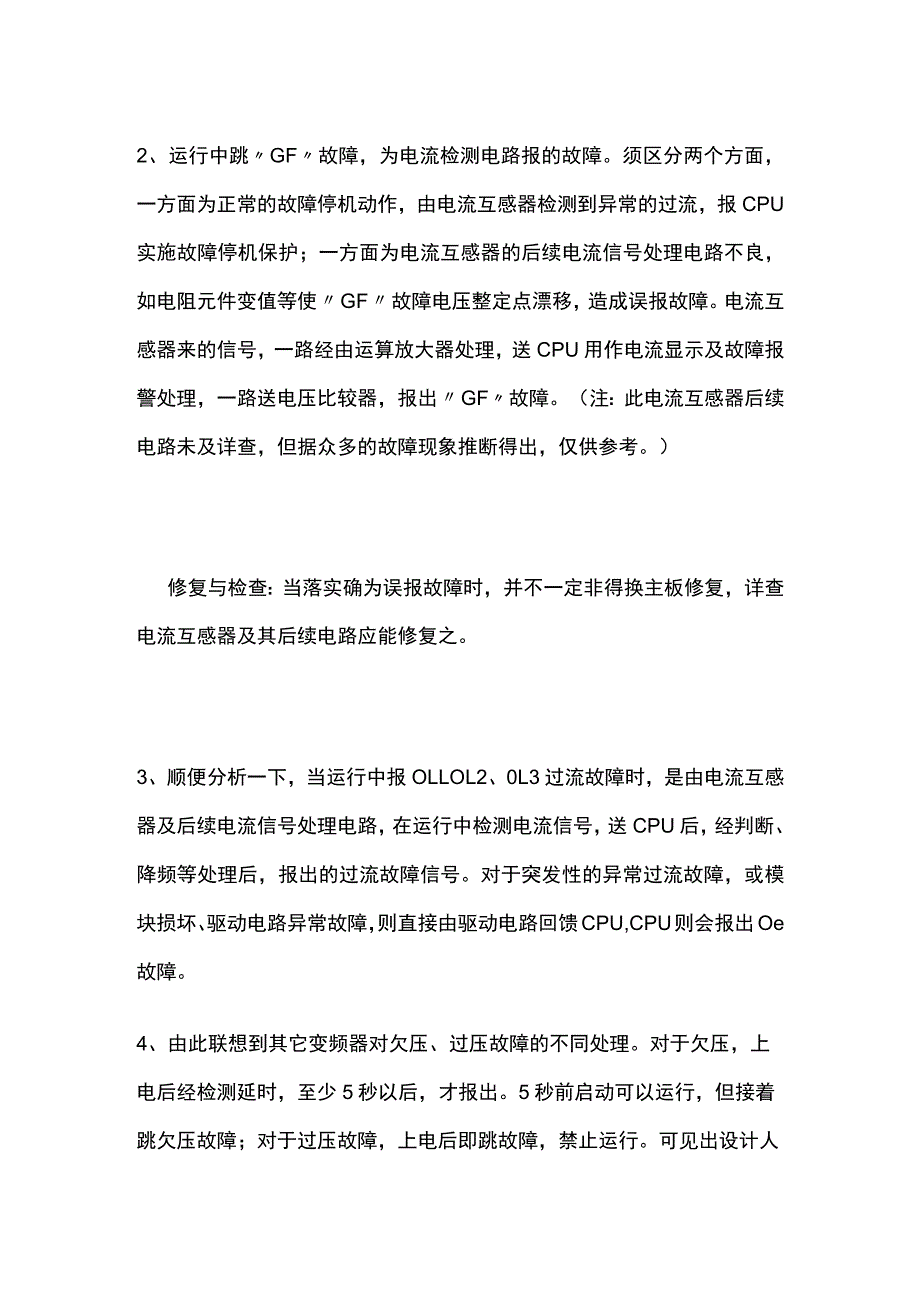

abb变频器报接地故障处理全套.docx_第2页
第2页 / 共3页

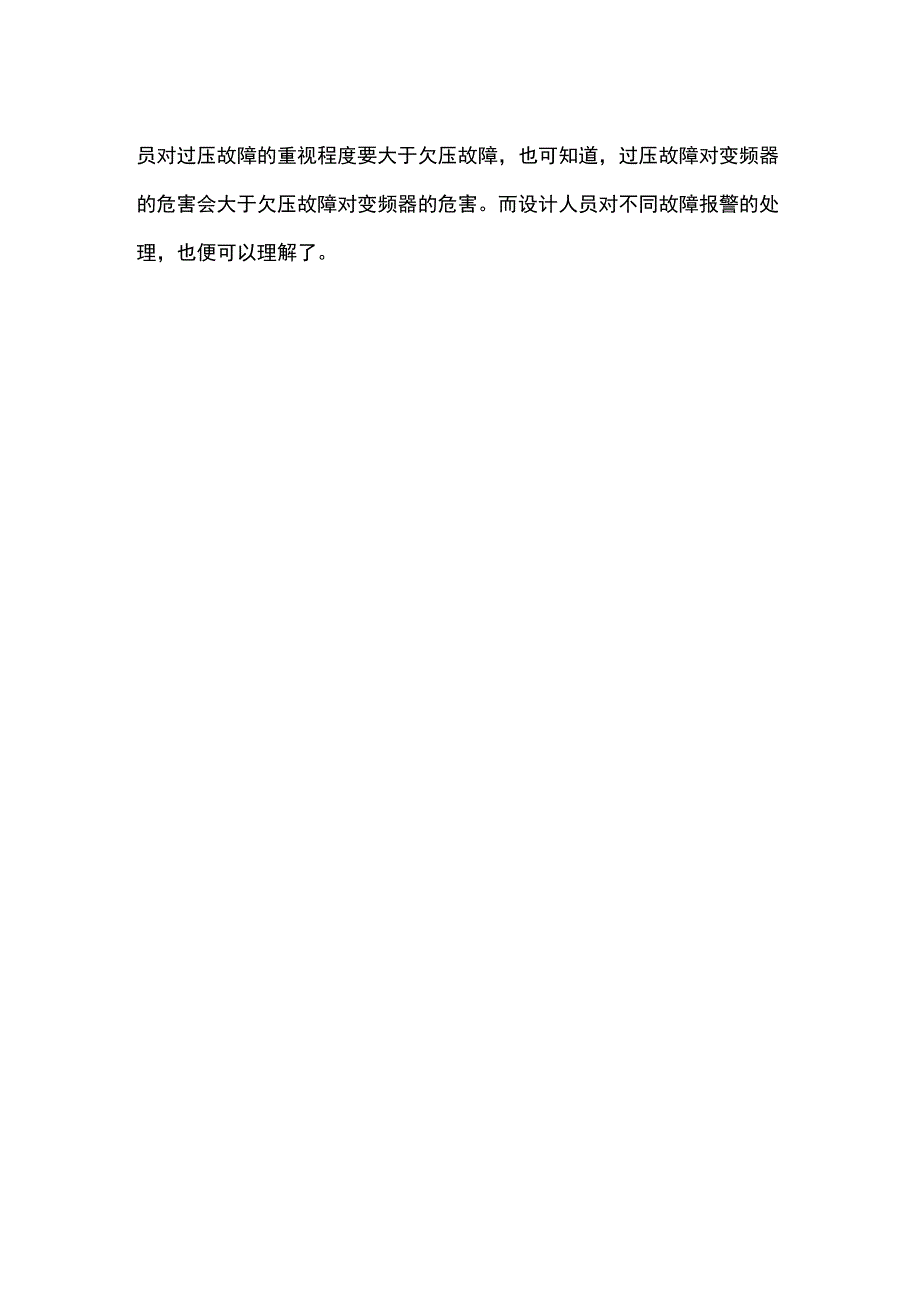

abb变频器报接地故障处理全套.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《abb变频器报接地故障处理全套.docx》由会员分享,可在线阅读,更多相关《abb变频器报接地故障处理全套.docx(3页珍藏版)》请在第壹文秘上搜索。

1、abb变频器报接地故障处理全套abb变频器报接地故障应该是负载端有漏电部位,使用万用表测量负载端对地电阻。(1)检知异常状态后自动地进行修正动作,如过电流失速防止,再生过电压失速防止。(2)检知异常后封锁电力半导体器件PWM控制信号,使电机自动停车。如过电流切断、再生过电压切断、半导体冷却风扇过热和瞬时停电保护等。1.上电显示正常。进行操作启动,即跳GF故障,并未运行起来,或者是一点运行的迹象都没有。很痛快地即跳接地故障了。此时的GF故障相当于其它变频器的0C故障,故障部位在逆变模块或驱动电路。CPU在发送触发脉冲的瞬间,检测到某只IGBT管子有异常大的管压降,未能在触发脉冲到来期间正常开通。

2、事实上在此时间内,变频器的电流互感器根本未检测到输出电流的信号。此时的GF故障信号是由驱动电路的模块故障检测电路,回馈CPU的。(此故障动作由试验得出。)修复与检查检测逆变块的好坏,尤其不能忽略对触发端子的检查;检查驱动电路,尤其不能忽略对驱动电源滤波电容的检查,测量驱动电压正常,但是否有一定的电流驱动能力。2、运行中跳GF故障,为电流检测电路报的故障。须区分两个方面,一方面为正常的故障停机动作,由电流互感器检测到异常的过流,报CPU实施故障停机保护;一方面为电流互感器的后续电流信号处理电路不良,如电阻元件变值等使GF故障电压整定点漂移,造成误报故障。电流互感器来的信号,一路经由运算放大器处理

3、,送CPU用作电流显示及故障报警处理,一路送电压比较器,报出GF故障。(注:此电流互感器后续电路未及详查,但据众多的故障现象推断得出,仅供参考。)修复与检查:当落实确为误报故障时,并不一定非得换主板修复,详查电流互感器及其后续电路应能修复之。3、顺便分析一下,当运行中报OLLOL2、0L3过流故障时,是由电流互感器及后续电流信号处理电路,在运行中检测电流信号,送CPU后,经判断、降频等处理后,报出的过流故障信号。对于突发性的异常过流故障,或模块损坏、驱动电路异常故障,则直接由驱动电路回馈CPU,CPU则会报出Oe故障。4、由此联想到其它变频器对欠压、过压故障的不同处理。对于欠压,上电后经检测延时,至少5秒以后,才报出。5秒前启动可以运行,但接着跳欠压故障;对于过压故障,上电后即跳故障,禁止运行。可见出设计人员对过压故障的重视程度要大于欠压故障,也可知道,过压故障对变频器的危害会大于欠压故障对变频器的危害。而设计人员对不同故障报警的处理,也便可以理解了。
