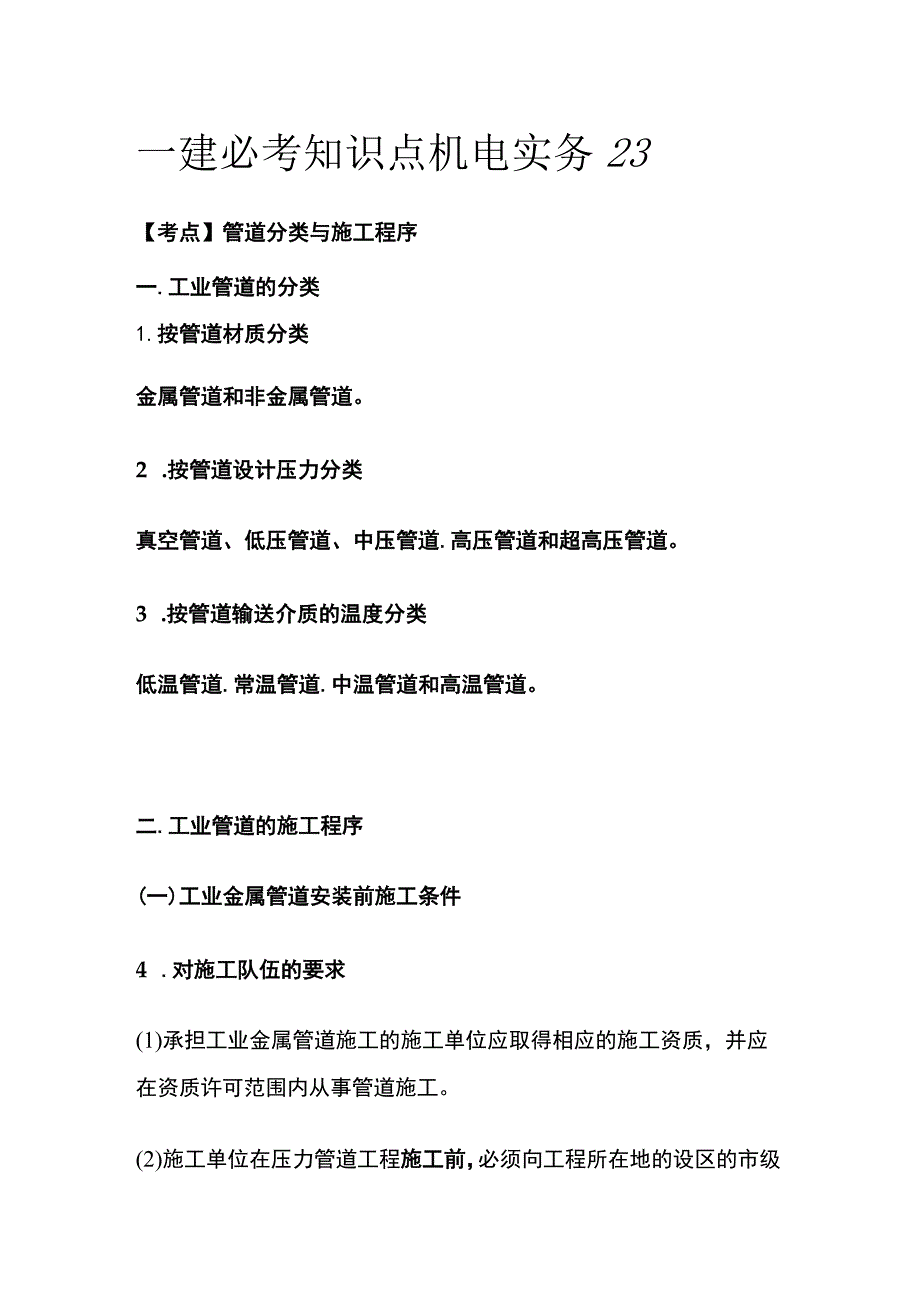

1、一建必考知识点机电实务23【考点】管道分类与施工程序一.工业管道的分类1.按管道材质分类金属管道和非金属管道。2 .按管道设计压力分类真空管道、低压管道、中压管道.高压管道和超高压管道。3 .按管道输送介质的温度分类低温管道.常温管道.中温管道和高温管道。二.工业管道的施工程序(一)工业金属管道安装前施工条件4 .对施工队伍的要求(1)承担工业金属管道施工的施工单位应取得相应的施工资质，并应在资质许可范围内从事管道施工。(2)施工单位在压力管道工程施工前，必须向工程所在地的设区的市级质量技术监督部门办理书面告知，在施工过程中要主动接受特种设备安全监督管理部门的监督管理，并接受监督检验单位的监督

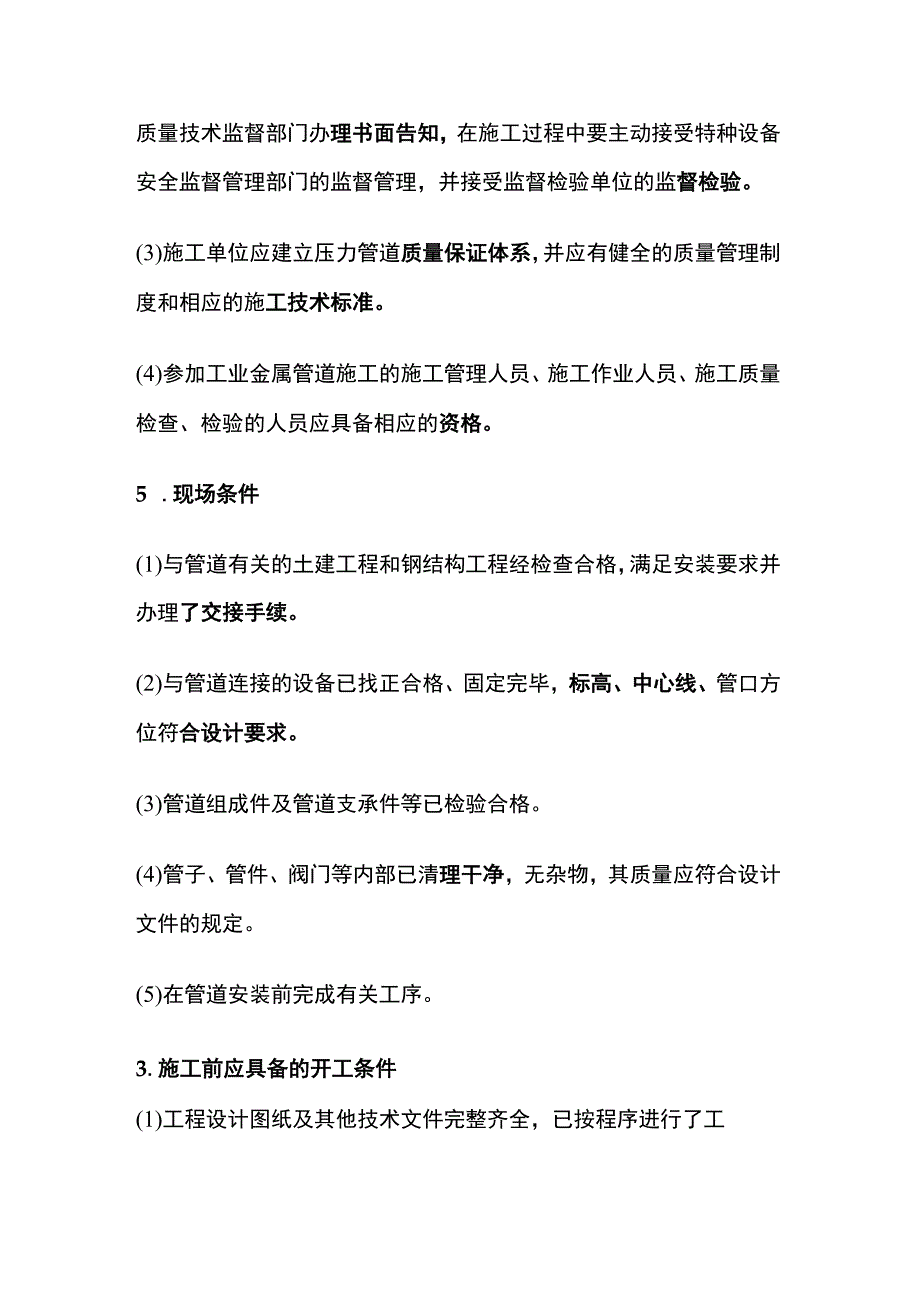

2、检验。(3)施工单位应建立压力管道质量保证体系，并应有健全的质量管理制度和相应的施工技术标准。(4)参加工业金属管道施工的施工管理人员、施工作业人员、施工质量检查、检验的人员应具备相应的资格。5 .现场条件(1)与管道有关的土建工程和钢结构工程经检查合格，满足安装要求并办理了交接手续。(2)与管道连接的设备已找正合格、固定完毕，标高、中心线、管口方位符合设计要求。(3)管道组成件及管道支承件等已检验合格。(4)管子、管件、阀门等内部已清理干净，无杂物，其质量应符合设计文件的规定。(5)在管道安装前完成有关工序。3.施工前应具备的开工条件(1)工程设计图纸及其他技术文件完整齐全，已按程序进行了工

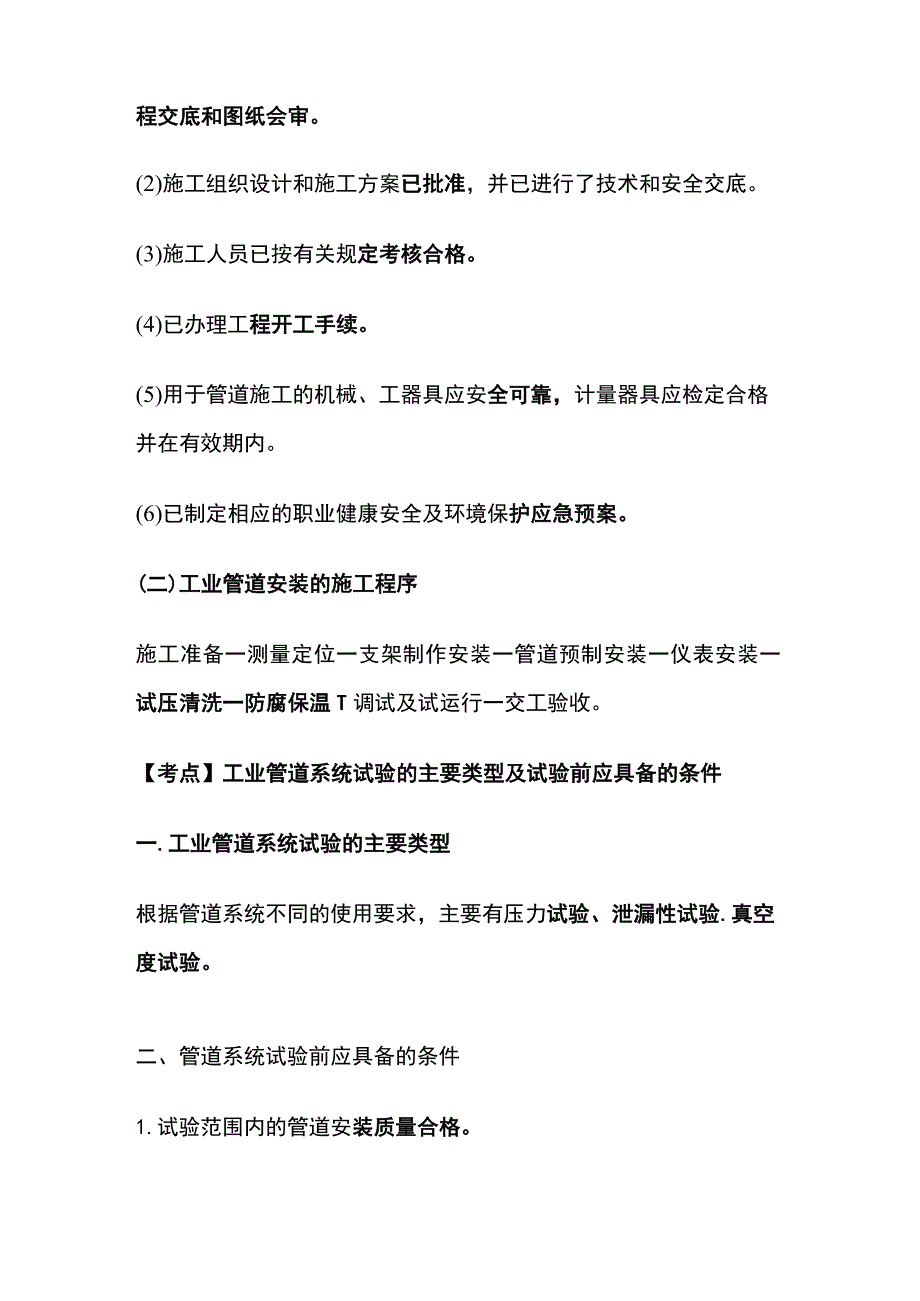

3、程交底和图纸会审。(2)施工组织设计和施工方案已批准，并已进行了技术和安全交底。(3)施工人员已按有关规定考核合格。(4)已办理工程开工手续。(5)用于管道施工的机械、工器具应安全可靠，计量器具应检定合格并在有效期内。(6)已制定相应的职业健康安全及环境保护应急预案。(二)工业管道安装的施工程序施工准备一测量定位一支架制作安装一管道预制安装一仪表安装一试压清洗一防腐保温T调试及试运行一交工验收。【考点】工业管道系统试验的主要类型及试验前应具备的条件一.工业管道系统试验的主要类型根据管道系统不同的使用要求，主要有压力试验、泄漏性试验.真空度试验。二、管道系统试验前应具备的条件1.试验范围内的管道安装质量合格。2 .试验方案已经过批准，并已进行了安全技术交底。在压力试验前，相关资料已经建设单位和有关部门复查。3 .管道上的膨胀节已设置了临时约束装置。4 .试验用压力表在周检期内并已经校验合格，其精度不得低于16级，表的满刻度值应为被测最大压力的1.5-2倍，压力表不得少于两块。5 .管道的加固、回路分割、元件隔离管道已按试验方案进行了加固。待试管道与无关系统已用盲板或其他隔离措施隔开。试管道上的安全阀、爆破片及仪表元件等已拆下或加以隔离。【实体工程】膨胀节.仪表、盲板、安全阀爆破片仪表元件
