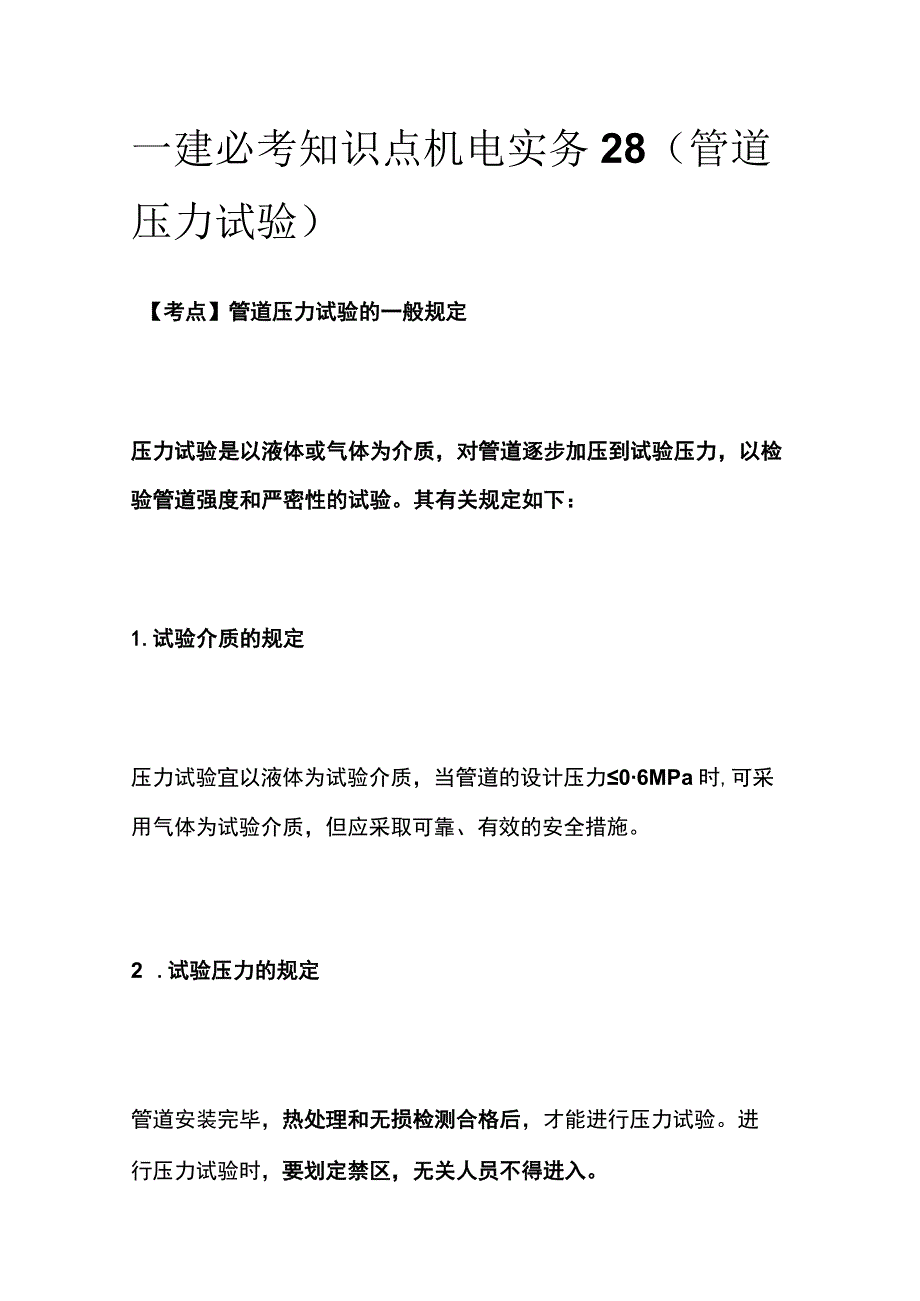

一建必考知识点 机电实务28(管道压力试验).docx_第1页
第1页 / 共7页

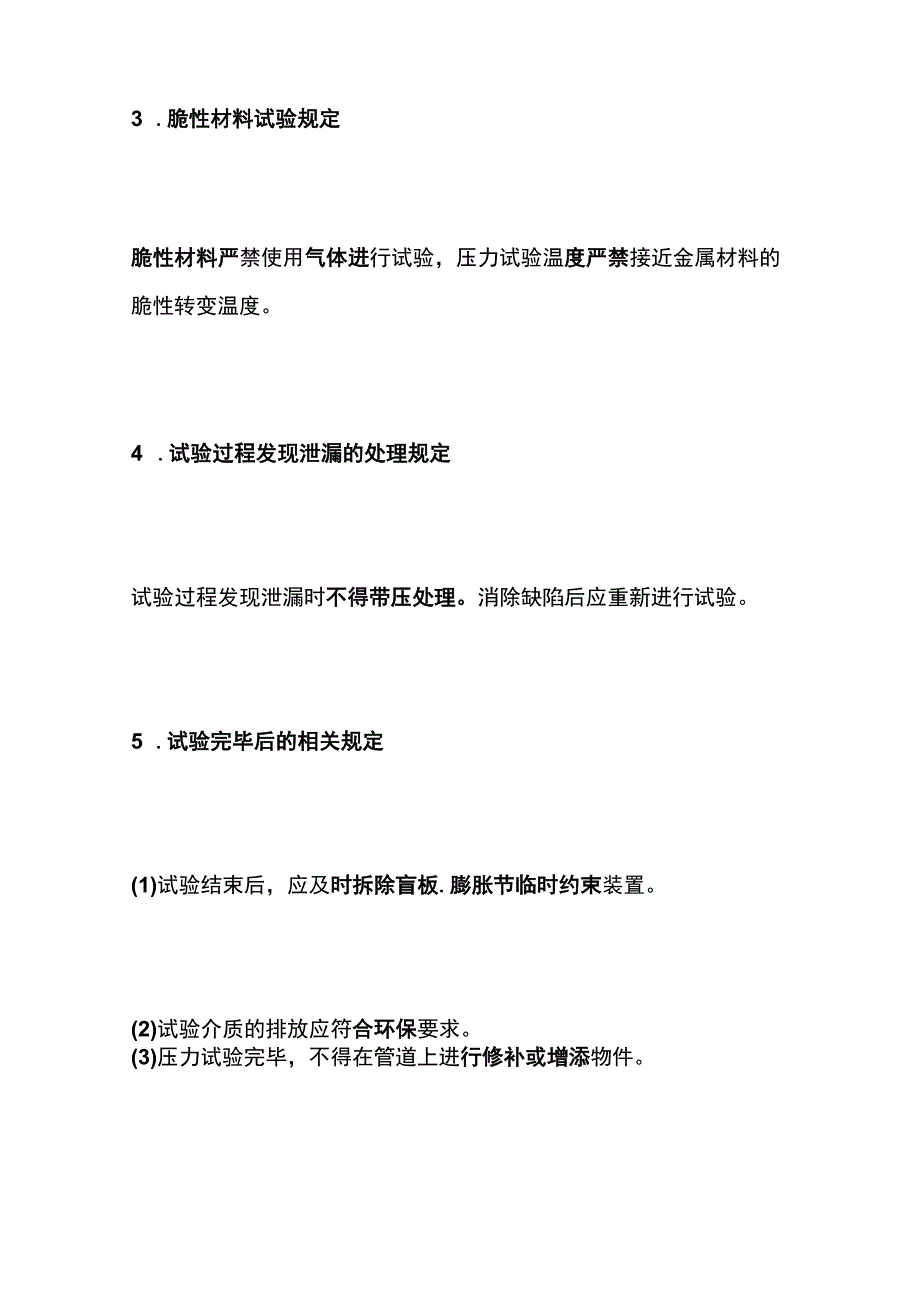

一建必考知识点 机电实务28(管道压力试验).docx_第2页
第2页 / 共7页

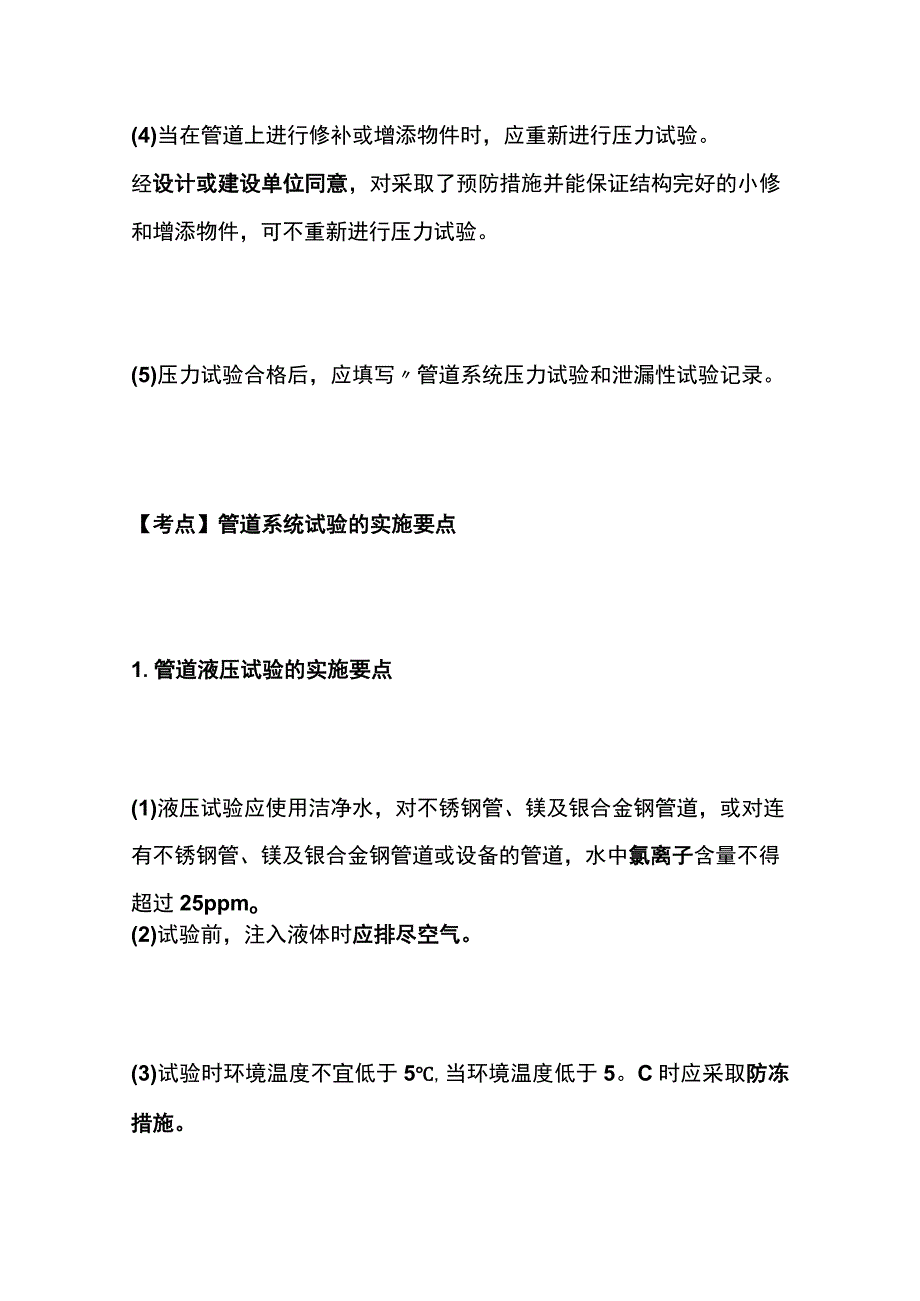

一建必考知识点 机电实务28(管道压力试验).docx_第3页
第3页 / 共7页
一建必考知识点 机电实务28(管道压力试验).docx_第4页
第4页 / 共7页
一建必考知识点 机电实务28(管道压力试验).docx_第5页
第5页 / 共7页
一建必考知识点 机电实务28(管道压力试验).docx_第6页
第6页 / 共7页
一建必考知识点 机电实务28(管道压力试验).docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《一建必考知识点 机电实务28(管道压力试验).docx》由会员分享,可在线阅读,更多相关《一建必考知识点 机电实务28(管道压力试验).docx(7页珍藏版)》请在第壹文秘上搜索。

1、一建必考知识点机电实务28(管道压力试验)【考点】管道压力试验的一般规定压力试验是以液体或气体为介质,对管道逐步加压到试验压力,以检验管道强度和严密性的试验。其有关规定如下:1.试验介质的规定压力试验宜以液体为试验介质,当管道的设计压力06MPa时,可采用气体为试验介质,但应采取可靠、有效的安全措施。2 .试验压力的规定管道安装完毕,热处理和无损检测合格后,才能进行压力试验。进行压力试验时,要划定禁区,无关人员不得进入。3 .脆性材料试验规定脆性材料严禁使用气体进行试验,压力试验温度严禁接近金属材料的脆性转变温度。4 .试验过程发现泄漏的处理规定试验过程发现泄漏时不得带压处理。消除缺陷后应重新

2、进行试验。5 .试验完毕后的相关规定(1)试验结束后,应及时拆除盲板.膨胀节临时约束装置。(2)试验介质的排放应符合环保要求。(3)压力试验完毕,不得在管道上进行修补或增添物件。(4)当在管道上进行修补或增添物件时,应重新进行压力试验。经设计或建设单位同意,对采取了预防措施并能保证结构完好的小修和增添物件,可不重新进行压力试验。(5)压力试验合格后,应填写管道系统压力试验和泄漏性试验记录。【考点】管道系统试验的实施要点1.管道液压试验的实施要点(1)液压试验应使用洁净水,对不锈钢管、镁及银合金钢管道,或对连有不锈钢管、镁及银合金钢管道或设备的管道,水中氯离子含量不得超过25ppmo(2)试验前

3、,注入液体时应排尽空气。(3)试验时环境温度不宜低于5,当环境温度低于5。C时应采取防冻措施。(4)承受内压的地上钢管道及有色金属管道试验压力应为设计压力的15倍,埋地钢管道的试验压力应为设计压力的15倍,且不得低于0.4MPa。(5)试验应缓慢升压,待达到试验压力后,稳压IOmin,再将试验压力降至设计压力,稳压30min,检查压力表有无压降、管道所有部位有无渗漏和变形。(6)管道与设备作为一个系统进行试验时:1)当管道的试验压力等于或小于设备的试验压力时,应按管道的试验压力进行试验;2)当管道试验压力大于设备的试验压力,且设备的试验压力大于管道试验压力的77%时,经设计或建设单位同意,可按

4、设备的试验压力进行试验。2 .管道气压试验的实施要点气压试验是根据管道输送介质的要求,选用气体介质进行的压力试验。采用的气体为干燥洁净的空气、氮气或其他不易燃和无毒的气体。实施要点如下:(1)承受内压钢管及有色金属管道试验压力应为设计压力的1.15倍,真空管道的试验压力应为0.2MPa。(2)试验时应装有压力泄放装置,其设定压力不得高于试验压力的14倍。(3)试验前,应用压缩空气进行预试验,试验压力宜为0.2MPa.(4)试验时,应缓慢升压,当压力升至试验压力的50%时,如未发现异常或泄漏继续按试验压力的10%逐级升压每级稳压3min,直至试验压力。应在试验压力下稳压IOmin,再将压力降至设

5、计压力,采用发泡剂检验无泄漏为合格。3 .管道泄漏性试验的实施要点泄漏性试验是以气体为试验介质,在设计压力下,采用发泡剂、显色剂、气体分子感测仪或其他手段检查管道系统中泄漏点的试验。实施要点如下:(1)输送极度和高度危害介质以及可燃介质的管道,必须进行泄漏性试验。(2)泄漏性试验应在压力试验合格后进行,试验介质宜采用空气。(3)泄漏性试验压力为设计压力。(4)泄漏性试验可结合试车一并进行。(5)泄漏性试验应逐级缓慢升压,当达到试验压力,并且停压IOmin后,采用涂刷中性发泡剂等方法巡回检查阀门填料函.法兰或螺纹连接处、放空阀排气阀、排水阀等所有密封点无泄漏为合格。4 .管道真空度试验的实施要点(1)真空系统在压力试验合格后,还应按设计文件规定进行24h的真空度试验。(2)真空度试验按设计文件要求,对管道系统抽真空,达到设计规定的真空度后,关闭系统,24h后系统增压率不应大于5%o
