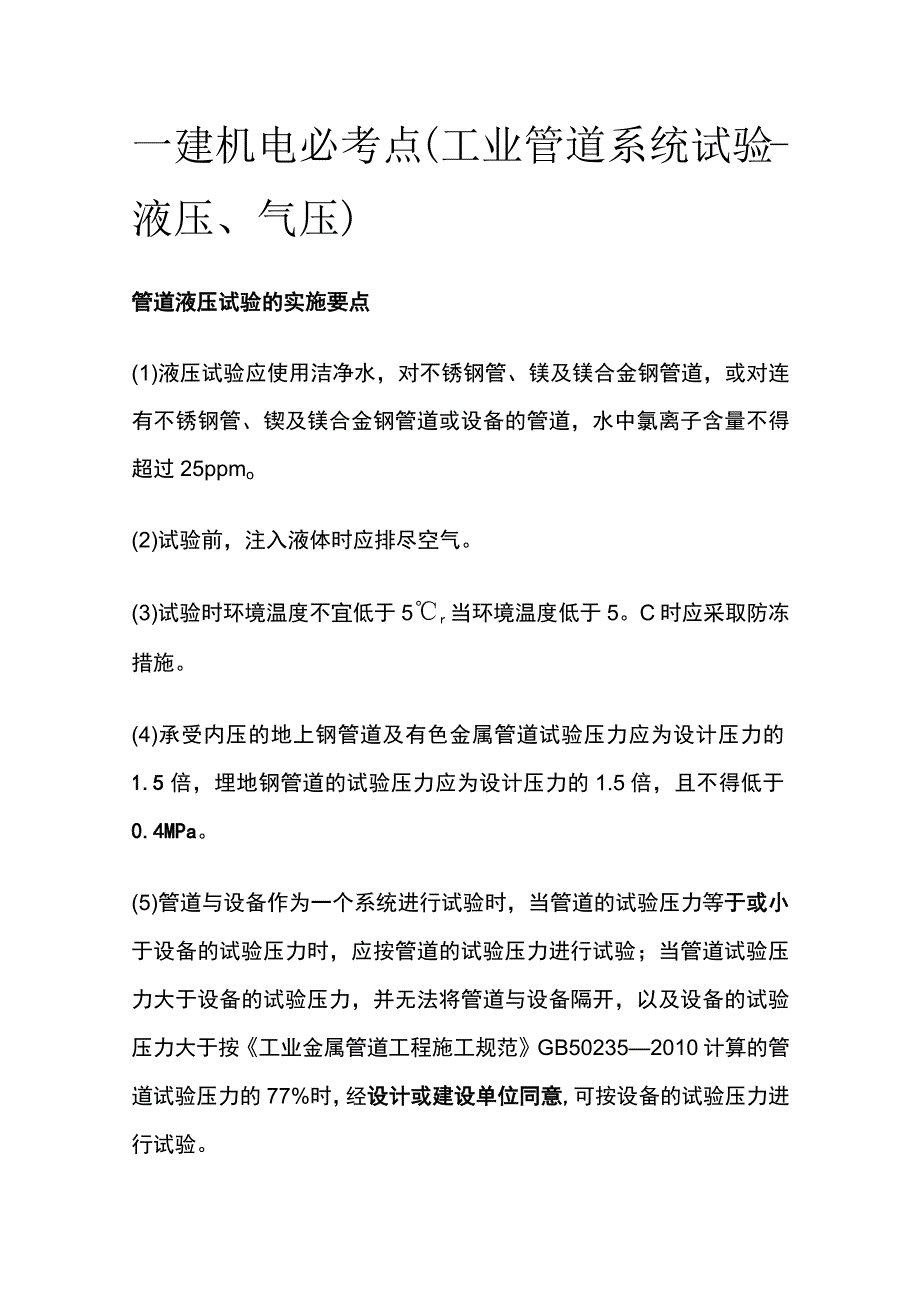

1、一建机电必考点(工业管道系统试验-液压、气压)管道液压试验的实施要点(1)液压试验应使用洁净水,对不锈钢管、镁及镁合金钢管道,或对连有不锈钢管、锲及镁合金钢管道或设备的管道,水中氯离子含量不得超过25ppmo(2)试验前,注入液体时应排尽空气。(3)试验时环境温度不宜低于5r当环境温度低于5。C时应采取防冻措施。(4)承受内压的地上钢管道及有色金属管道试验压力应为设计压力的1.5倍,埋地钢管道的试验压力应为设计压力的1.5倍,且不得低于0.4MPa。(5)管道与设备作为一个系统进行试验时,当管道的试验压力等于或小于设备的试验压力时,应按管道的试验压力进行试验;当管道试验压力大于设备的试验压力,

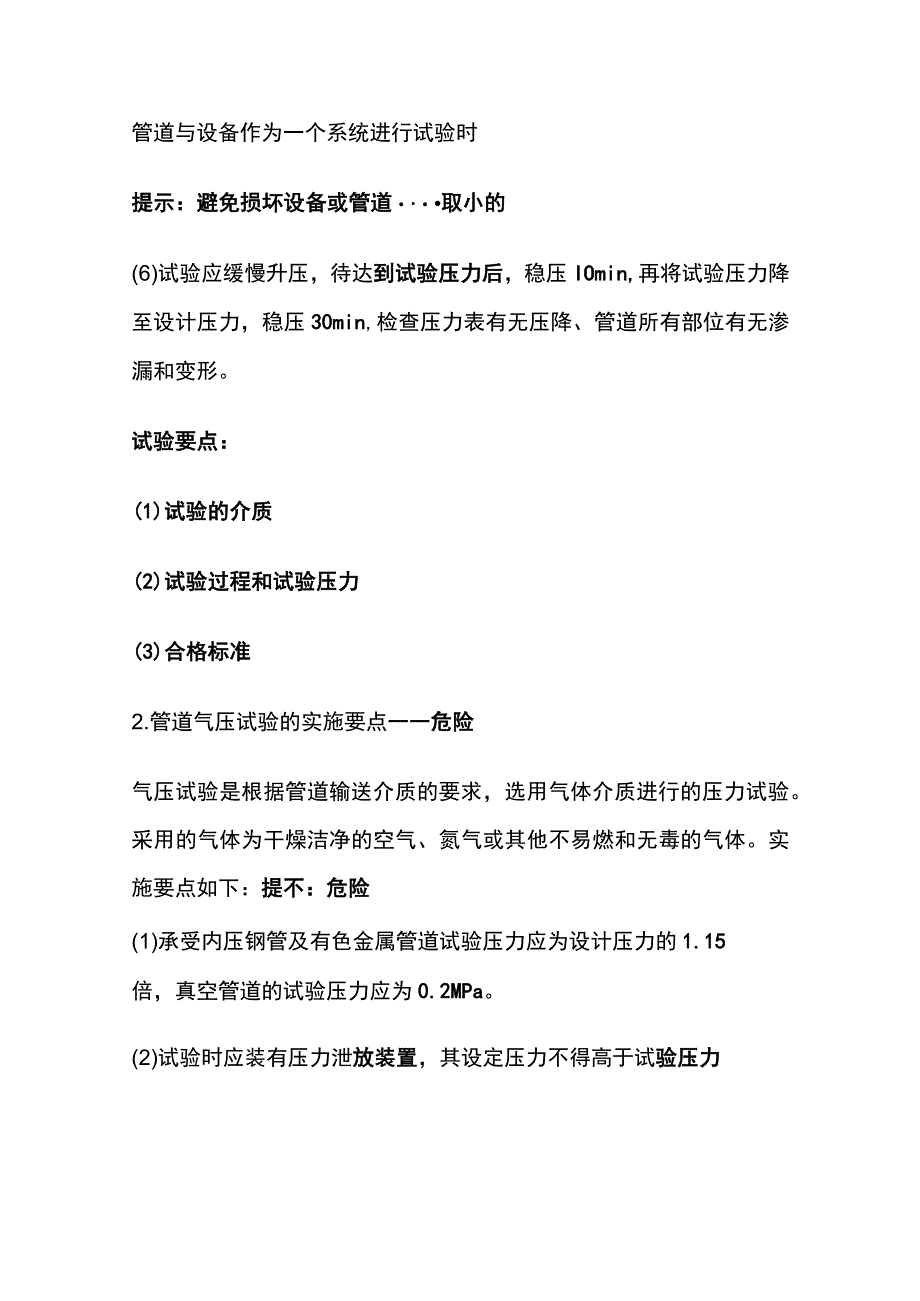

2、并无法将管道与设备隔开,以及设备的试验压力大于按工业金属管道工程施工规范GB502352010计算的管道试验压力的77%时,经设计或建设单位同意,可按设备的试验压力进行试验。管道与设备作为一个系统进行试验时提示:避免损坏设备或管道取小的(6)试验应缓慢升压,待达到试验压力后,稳压IOmin,再将试验压力降至设计压力,稳压30min,检查压力表有无压降、管道所有部位有无渗漏和变形。试验要点:(1)试验的介质(2)试验过程和试验压力(3)合格标准2.管道气压试验的实施要点一一危险气压试验是根据管道输送介质的要求,选用气体介质进行的压力试验。采用的气体为干燥洁净的空气、氮气或其他不易燃和无毒的气体。

3、实施要点如下:提不:危险(1)承受内压钢管及有色金属管道试验压力应为设计压力的1.15倍,真空管道的试验压力应为0.2MPa。(2)试验时应装有压力泄放装置,其设定压力不得高于试验压力的1.1倍。(3)试验前,应用压缩空气进行预试验,试验压力宜为0.2MPa。(4)试验时,应缓慢升压,当压力升至试验压力的50%时,如未发现异况或泄漏继续按试验压力的10%逐级升压每级稳压3min,直至试验压力。应在试验压力下稳压工Omin,再将压力降至设计压力,采用发泡剂检验无泄漏为合格。提示:步步惊心考点扩展工业金属管道工程施工规范附条文说明GB50235-20108.6.4液压试验应符合下列规定:5.当管道

4、的设计温度高于试验温度时,试验压力应符合下列规定:2)当试验温度下管材的许用应力与设计温度下管材的许用应力的比值大于65时,应取6.5。3)应校核管道在试验压力条件下的应力。当试验压力在试验温度下产生超过屈服强度的应力时,应将试验压力降至不超过屈服强度时的最大压力。习题练习:【2021案例节选】【背景资料】A公司中标某工业改建工程,合同内容包含厂区所有的设备、工艺管线安装等施工总承包。A公司进场后,根据工程特点,对工程合同进行分析管理,将其中亏损风险较大的部分埋地工艺管道(设计压力0.2MPa)施工分包给具有资质的B公司。B公司在埋地钢管施工完成后,编制了该部分的液压清洗方案,方案因工艺管道的埋地部分设计未明确试验压力,拟采用0.3MPa的试验压力进行试验,管道油清洗后采取保护措施,该方案被A公司否定。【问题】3.该工程的埋地管道试验压力应为多少MPa?【参考答案】3.(1)埋地钢管道的试验压力应为设计压力的L5倍,且不得低于0.4MPao根据题意:L50.2=0.3MPa0.4MPa,故试验压力为0.4MPa。点拨此题是工业管道液压试验的计算题。根据工业管道液压试验的压力值要求,可以计算出试验压力值,但需注意埋地工艺管道的试验压力不得低于04MPa.此知识点是历年考查的重点,主要以案例形式进行考查。
