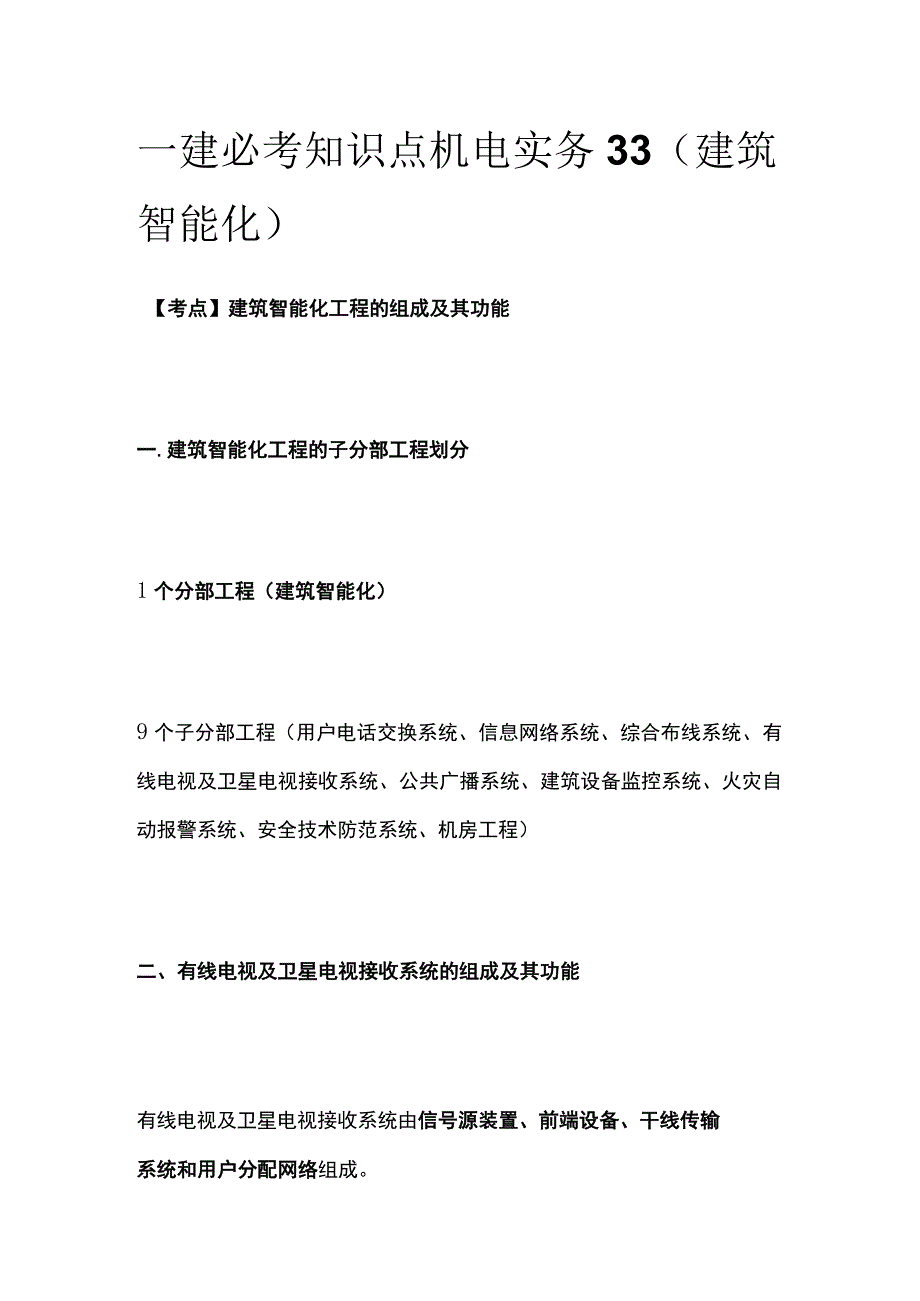

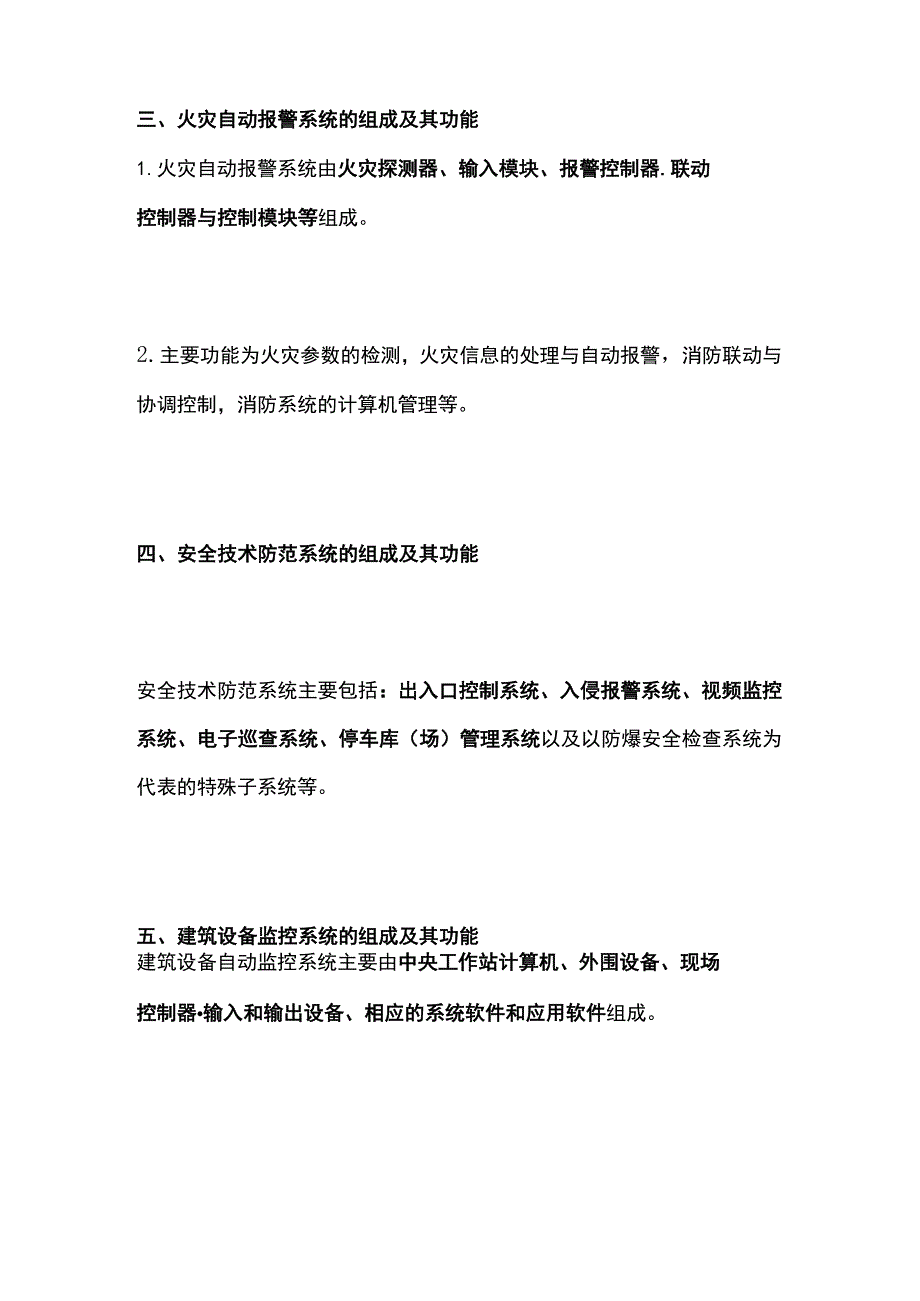

1、一建必考知识点机电实务33（建筑智能化）【考点】建筑智能化工程的组成及其功能一.建筑智能化工程的子分部工程划分1个分部工程（建筑智能化）9个子分部工程（用户电话交换系统、信息网络系统、综合布线系统、有线电视及卫星电视接收系统、公共广播系统、建筑设备监控系统、火灾自动报警系统、安全技术防范系统、机房工程）二、有线电视及卫星电视接收系统的组成及其功能有线电视及卫星电视接收系统由信号源装置、前端设备、干线传输系统和用户分配网络组成。三、火灾自动报警系统的组成及其功能1.火灾自动报警系统由火灾探测器、输入模块、报警控制器.联动控制器与控制模块等组成。2.主要功能为火灾参数的检测，火灾信息的处理与自动报

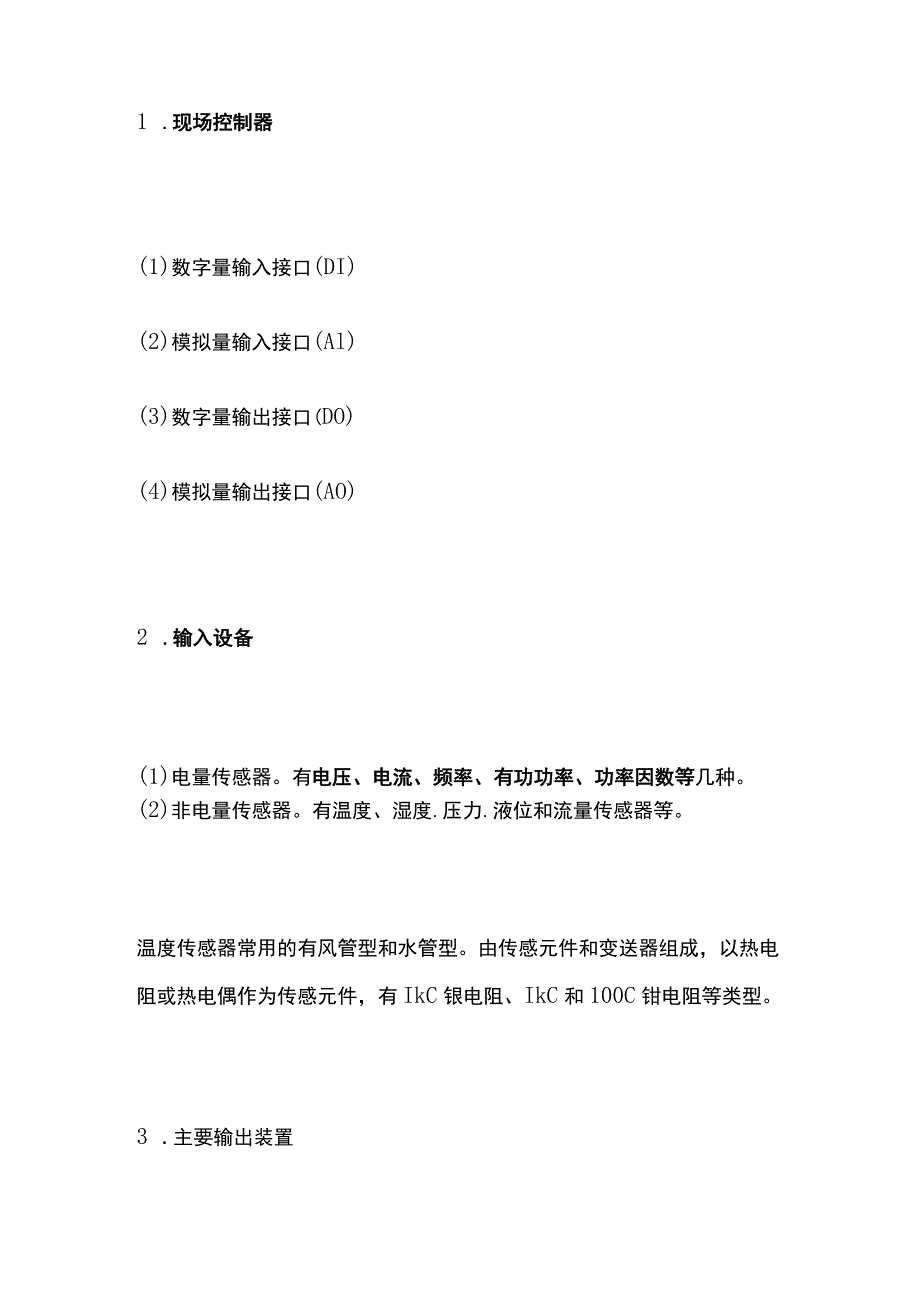

2、警，消防联动与协调控制，消防系统的计算机管理等。四、安全技术防范系统的组成及其功能安全技术防范系统主要包括：出入口控制系统、入侵报警系统、视频监控系统、电子巡查系统、停车库（场）管理系统以及以防爆安全检查系统为代表的特殊子系统等。五、建筑设备监控系统的组成及其功能建筑设备自动监控系统主要由中央工作站计算机、外围设备、现场控制器输入和输出设备、相应的系统软件和应用软件组成。1 .现场控制器(1)数字量输入接口(DI)(2)模拟量输入接口(Al)(3)数字量输出接口(DO)(4)模拟量输出接口(AO)2 .输入设备(1)电量传感器。有电压、电流、频率、有功功率、功率因数等几种。(2)非电量传感器。
3、有温度、湿度.压力.液位和流量传感器等。温度传感器常用的有风管型和水管型。由传感元件和变送器组成，以热电阻或热电偶作为传感元件，有IkC银电阻、IkC和100C钳电阻等类型。3 .主要输出装置电动执行器控制或调节的对象为装于风管或水管的阀门，可分为驱动或控制水管阀门的电磁阀.电动调节阀和驱动或控制风阀的风阀执行器。(1)电磁阀由电磁部件(铁芯、线圈)和阀体组成，利用电磁力带动阀塞来控制阀门的打开与关闭。电磁阀有直动式和先导式两种。(2)电动调节阀由电动执行机构和阀体组成，将电信号转换为阀门的开度。电动执行机构输出方式有直行程.角行程和多转式类型，分别同直线移动的调节阀、旋转的蝶阀、多转的调节阀
4、等配合工作。(3)电动风阀调节风门以达到调节风管的风量和风压。技术参数有输出力矩.驱动速度、角度调整范围、驱动信号类型等。【考点】建筑设备监控工程的施工要求一、建筑设备监控工程的实施1 .建筑设备监控工程的实施程序建筑设备自动监控需求调研一监控方案设计与评审一工程承包商的确定一设备供应商的确定-施工图深化设计一工程施工及质量控制一工程检测一管理人员培训一工程验收开通一投入运行。2 .建筑设备监控工程的施工深化(1)自动监控系统的深化设计应具有开放结构，协议和接口都应标准化。首先应了解建筑物的基本情况、建筑设备的位置、控制方式和技术要求等资料，然后依据监控产品进行深化设计。(2)施工深化中还应做
5、好与建筑给水排水、电气、通风空调、防排烟、防火卷帘和电梯等设备的接口确认，做好与建筑装修效果的配合工作。3 .建筑设备监控工程实施界面的划分(1)设备、材料采购供应界面的划分例如：空调工程承包商提供空调设备时，应同时提供满足监测和控制要求的各种通信协议和接口软件。(2)大型设备接口界面的确定建筑设备监控系统与变配电设备、发电机组、冷水机组、热泵机组、锅炉和电梯等大型建筑设备实现接口方式的通信，必须预先约定所遵循的通信协议。当设备的控制采用非标准通信协议时，则需要设备供应商提供数据格式，由建筑设备监控系统承包商进行转换。二、建筑设备监控系统产品的选择及检查1.主要考虑的因素(1)产品的品牌和生产
6、地(2)应用实践以及供货渠道和供货周期等信息(3)产品支持的系统规模及监控距离(4)产品的网络性能及标准化程度2.进口设备质量合格证明、检测报告及安装.使用.维护说明书等文件费料(中文译文)，还应提供原产地证明和商检证明。三、监控设备的安装要求1.主要输入设备安装要求(1)风管型传感器安装应在风管保温层完成后进行。(2)水管型传感器开孔与焊接工作，必须在管道的压力试验.清洗、防腐和保温前进行。(3)传感器至现场控制器之间的连接应符合设计要求。例如，银温度传感器的接线电阻应小于3,钳温度传感器的接线电阻应小于1。(4)电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下
7、游段应有45倍管径长度的直管段。2.主要输出设备安装要求(1)电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行模拟动作试验和试压试验。阀门外壳上的箭头指向与水流方向一致。(2)电动风阀控制器安装前，应检查线圈和阀体间的电阻、供电电压.输入信号等是否符合要求，宜进行模拟动作检查。【考点】建筑智能化系统调试检测的实施一、系统调试的条件已编制完成调试方案、设备平面布置图、线路图以及其他技术文件。调试工作应由项目专业技术负责人主持。二、系统检测的条件1 .系统检测应在系统试运行合格后进行。2 .系统检测前应提交的资料工程技术文件设备材料进场检验记录和设备开箱检验记录自检记录分项工程
8、质量验收记录试运行记录三、系统检测实施1 依据工程技术文件和规范规定的检测项目、检测数量及检测方法编制系统检测方案，检测方案经建设单位或项目监理批准后实施。2 .按系统检测方案所列检测项目进行检测，系统检测的主控项目和一般项目应符合规范规定。3 .系统检测程序：分项工程一子分部工程T分部工程。4,系统检测合格后，填写分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录。5.分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测负责人做出检测结论，监理（建设）单位的监理工程（项目专业技术负责人）签字确认。【考点】建筑智能化工程调试检测一、公共广播系统检测检测公共广播
9、系统的声场不均匀度、漏出声衰减及系统设备信噪比符合设计要求。二、安全技术防范系统调试检测要求1.安全技术防范系统检测规定摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于20%,且不应少于3台,数量少于3台时应全部检测。三、建筑设备监控系统调试检测要求1.公共照明控制系统调试检测按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。2 .给水排水系统调试检测(1)给水和中水监控系统应全部检测。(2)排水监控系统应抽检50%,且不得少于5套，总数少于5套时应全部检测。3 .中央管理工作站与操作分站的检测中央管理工作站功能应全部检测，操作分站应抽检20%,且不得少于5个，不足5个时应全部检测。
