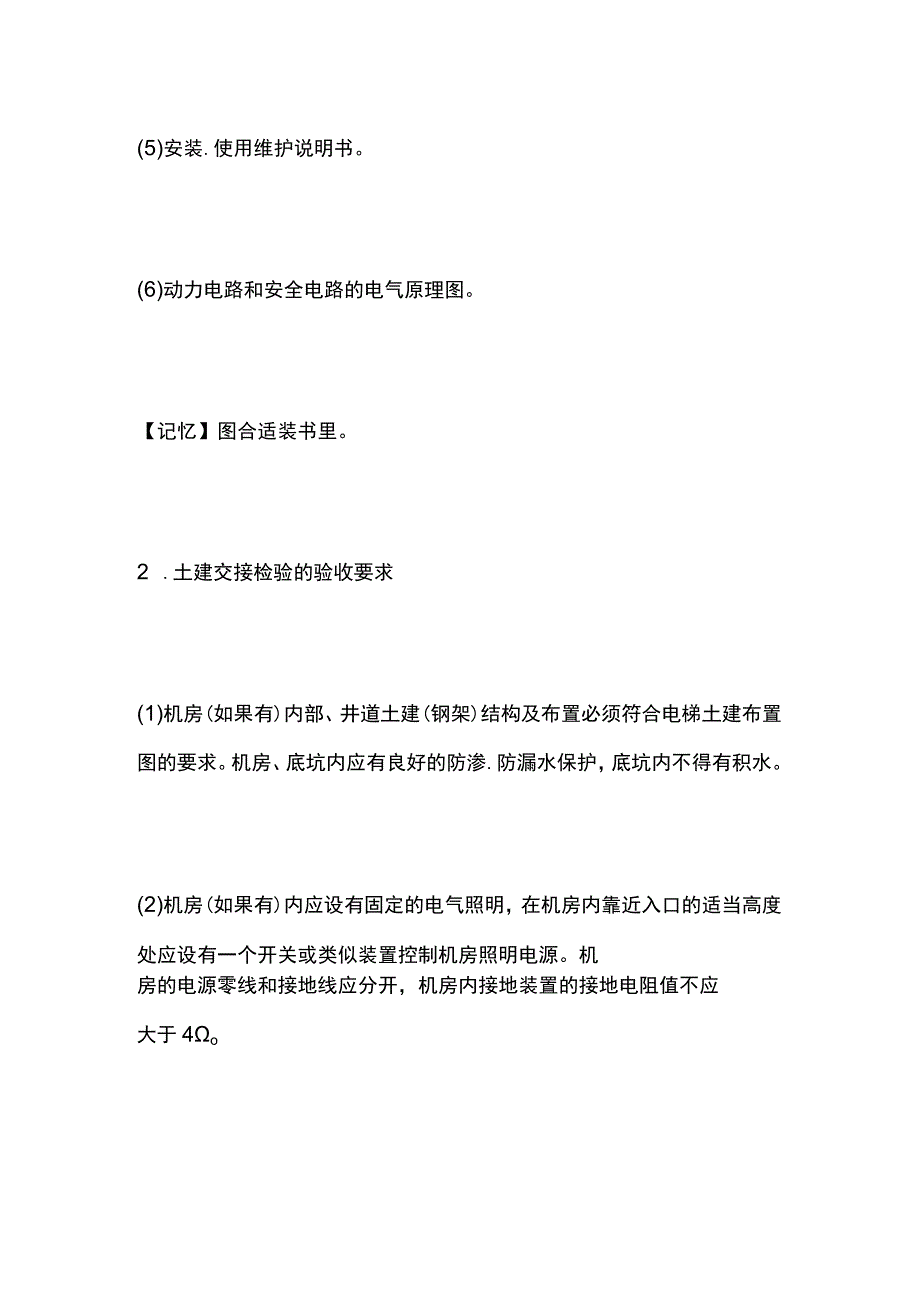

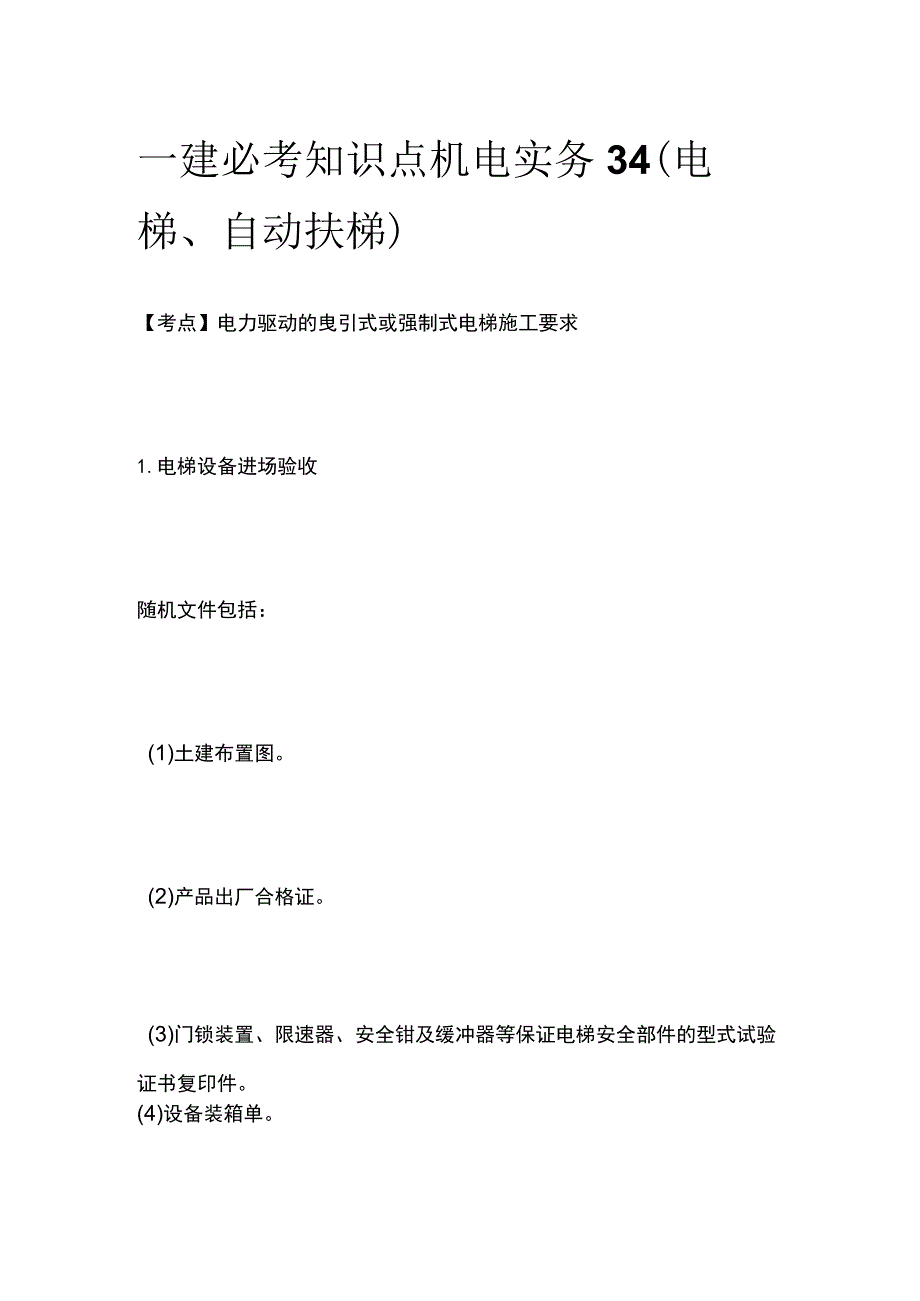

1、一建必考知识点机电实务34(电梯、自动扶梯)【考点】电力驱动的曳引式或强制式电梯施工要求1.电梯设备进场验收随机文件包括：(1)土建布置图。(2)产品出厂合格证。(3)门锁装置、限速器、安全钳及缓冲器等保证电梯安全部件的型式试验证书复印件。(4)设备装箱单。(5)安装.使用维护说明书。(6)动力电路和安全电路的电气原理图。【记忆】图合适装书里。2 .土建交接检验的验收要求(1)机房(如果有)内部、井道土建(钢架)结构及布置必须符合电梯土建布置图的要求。机房、底坑内应有良好的防渗.防漏水保护，底坑内不得有积水。(2)机房(如果有)内应设有固定的电气照明，在机房内靠近入口的适当高度处应设有一个开关

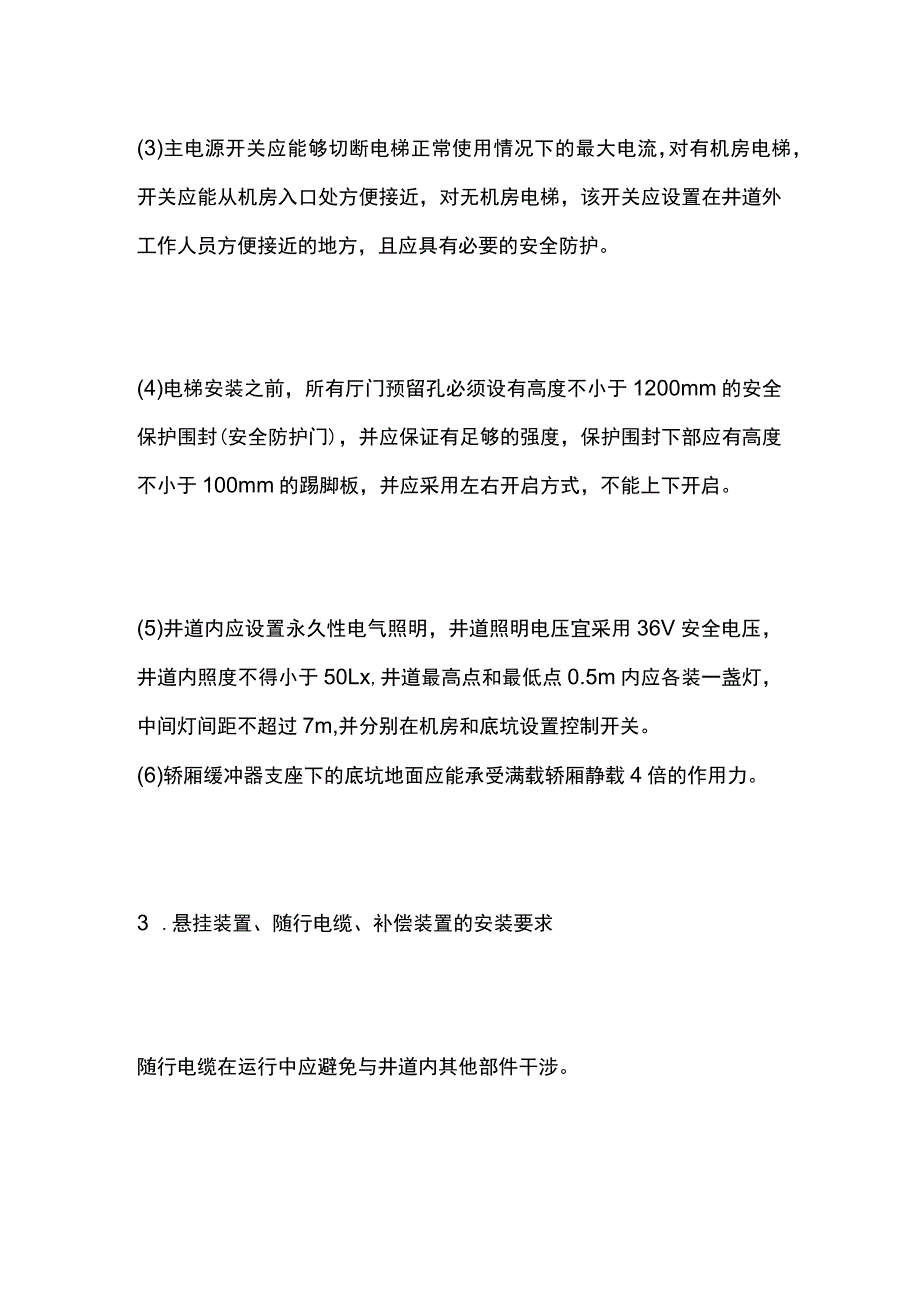

2、或类似装置控制机房照明电源。机房的电源零线和接地线应分开，机房内接地装置的接地电阻值不应大于4o(3)主电源开关应能够切断电梯正常使用情况下的最大电流，对有机房电梯，开关应能从机房入口处方便接近，对无机房电梯，该开关应设置在井道外工作人员方便接近的地方，且应具有必要的安全防护。(4)电梯安装之前，所有厅门预留孔必须设有高度不小于1200mm的安全保护围封(安全防护门)，并应保证有足够的强度，保护围封下部应有高度不小于100mm的踢脚板，并应采用左右开启方式，不能上下开启。(5)井道内应设置永久性电气照明，井道照明电压宜采用36V安全电压，井道内照度不得小于50Lx,井道最高点和最低点0.5m内
3、应各装一盏灯，中间灯间距不超过7m,并分别在机房和底坑设置控制开关。(6)轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。3 .悬挂装置、随行电缆、补偿装置的安装要求随行电缆在运行中应避免与井道内其他部件干涉。当轿厢完全压在缓冲器上时，随行电缆不得与底坑地面接触。4 .电梯整机安装要求(1)当三相电源中任何一相断开或任何两相错接时，应有断相、错相保护功能，使电梯不发生危险故障。(2)动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保护装置。(3)限速器上的轿厢(对重、平衡重)下行标志必须与轿厢(对重、平衡重)的实际下行方向相符。限速器铭牌上的额定速度、
4、动作速度必须与被检电梯相符。限速器必须与其型式试验证书相符。(4)安全钳、缓冲器.门锁装置必须与其型式试验证书相符。(5)上、下极限开关必须是安全触点，在端站位置进行动作试验时必须动作正常。(6)限速器绳张紧开关、液压缓冲器复位开关等必须动作可靠。(7)限速器与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动。(8)对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；对渐进式安全钳，轿厢应载有均匀分布的125%额定载重量。(9)层门与轿门试验时，每层层门必须能够用三角钥匙正常开启，当一个层门或轿门非正常打开时，电梯严禁启动或继续运行。(10)电梯安装后应进行运行试验。轿厢分别在空载、
5、额定载荷工况下，按产品设计规定的每小时启动次数和负载持续率各运行100O次(每天不少于8h),电梯应运行平稳、制动可靠、连续运行无故障。【考点】自动扶梯.自动人行道施工要求1.设备进场验收要求(1)设备技术资料必须提供1)梯级或踏板的型式检验报告复印件，或胶带的断裂强度证明文件复印件。2）对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。（2）随机文件应该有1）土建布置图。2）产品出厂合格证。3）装箱单。4）安装、使用维护说明书。5）动力电路和安全电路的电气原理图。2 .土建交接检验的要求(1)自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于23mo(2)在安装之前
6、，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2mo(3)根据产品供应商的要求应提供设备进场所需的通道和搬运空间。(4)在安装之前，土建施工单位应提供明显的水平基准线标识。3 .整机安装验收要求（1）自动扶梯、自动人行道必须自动停止运行的情况有1）无控制电压、电路接地的故障.过载。2）控制装置在超速和运行方向非操纵逆转下动作；附加制动器动作。3）直接驱动梯级、踏板或胶带的部件断裂或过分伸长；驱动装置与转向装置之间的距离缩短。4 ）梯级、踏板或胶带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带支撑结构；梯级或踏板下陷。5）无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行。6）扶手带入口保护装置动作。上述第2种至第6种情况下的开关断开的动作必须通过安全电路来完成。
