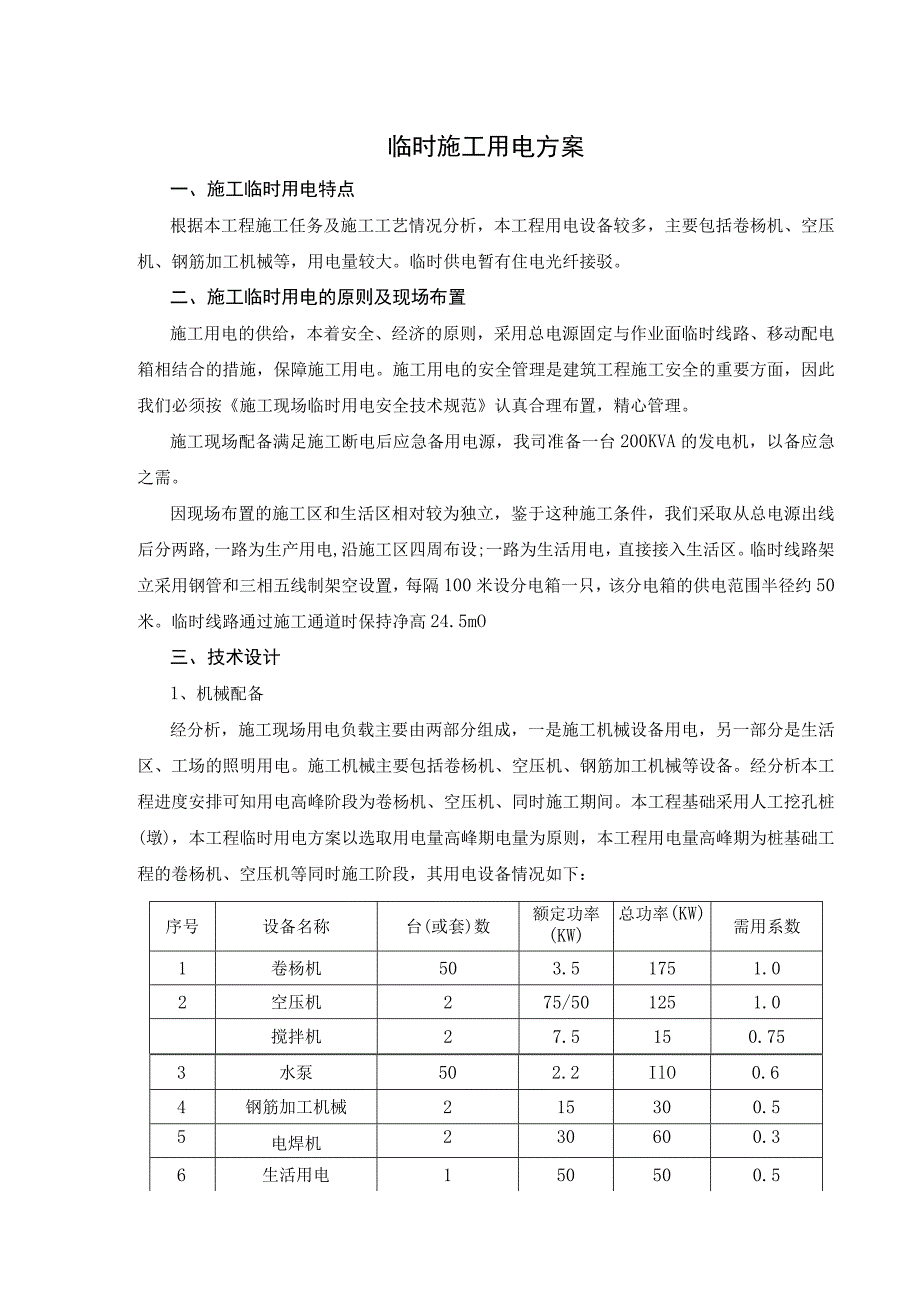

1、临时施工用电方案一、施工临时用电特点根据本工程施工任务及施工工艺情况分析，本工程用电设备较多，主要包括卷杨机、空压机、钢筋加工机械等，用电量较大。临时供电暂有住电光纤接驳。二、施工临时用电的原则及现场布置施工用电的供给，本着安全、经济的原则，采用总电源固定与作业面临时线路、移动配电箱相结合的措施，保障施工用电。施工用电的安全管理是建筑工程施工安全的重要方面，因此我们必须按施工现场临时用电安全技术规范认真合理布置，精心管理。施工现场配备满足施工断电后应急备用电源，我司准备一台200KVA的发电机，以备应急之需。因现场布置的施工区和生活区相对较为独立，鉴于这种施工条件，我们采取从总电源出线后分两路
2、,一路为生产用电,沿施工区四周布设;一路为生活用电，直接接入生活区。临时线路架立采用钢管和三相五线制架空设置，每隔100米设分电箱一只，该分电箱的供电范围半径约50米。临时线路通过施工通道时保持净高24.5mO三、技术设计1、机械配备经分析，施工现场用电负载主要由两部分组成，一是施工机械设备用电，另一部分是生活区、工场的照明用电。施工机械主要包括卷杨机、空压机、钢筋加工机械等设备。经分析本工程进度安排可知用电高峰阶段为卷杨机、空压机、同时施工期间。本工程基础采用人工挖孔桩(墩)，本工程临时用电方案以选取用电量高峰期电量为原则，本工程用电量高峰期为桩基础工程的卷杨机、空压机等同时施工阶段，其用电

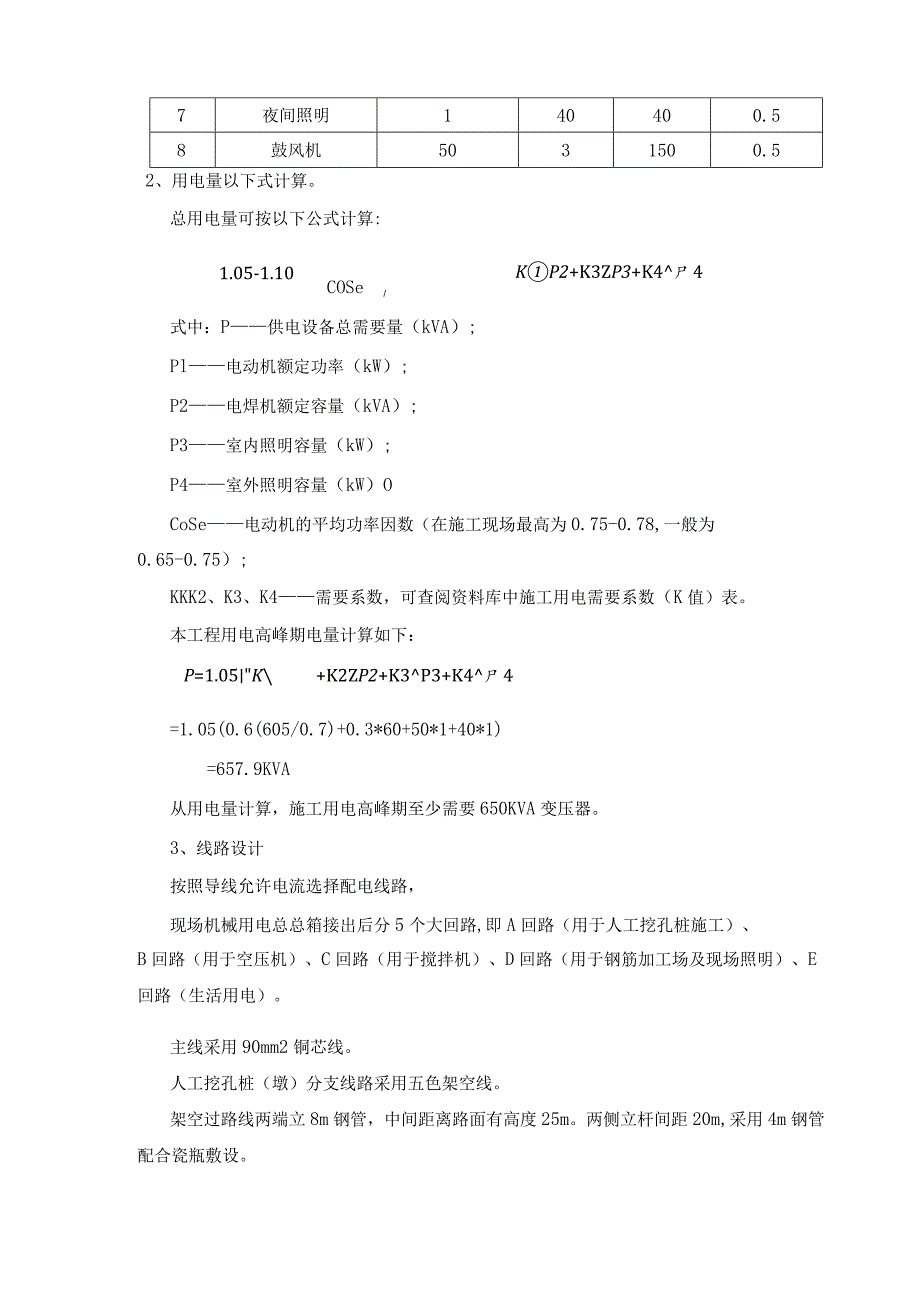

3、设备情况如下：序号设备名称台(或套)数额定功率(KW)总功率(KW)需用系数1卷杨机503.51751.02空压机275/501251.0搅拌机27.5150.753水泵502.2IlO0.64钢筋加工机械215300.55电焊机230600.36生活用电150500.57夜间照明140400.58鼓风机5031500.52、用电量以下式计算。总用电量可按以下公式计算:1.05-1.10COSeKP2+K3ZP3+K4尸4/式中：P供电设备总需要量（kVA）;Pl电动机额定功率（kW）;P2电焊机额定容量（kVA）;P3室内照明容量（kW）;P4室外照明容量（kW）OCoSe电动机的平均功率因
4、数（在施工现场最高为0.75-0.78,一般为0.65-0.75）;KKK2、K3、K4需要系数，可查阅资料库中施工用电需要系数（K值）表。本工程用电高峰期电量计算如下：P=1.05K+K2ZP2+K3P3+K4尸4=1.05(0.6(605/0.7)+0.3*60+50*1+40*1)=657.9KVA从用电量计算，施工用电高峰期至少需要650KVA变压器。3、线路设计按照导线允许电流选择配电线路，现场机械用电总总箱接出后分5个大回路,即A回路（用于人工挖孔桩施工）、B回路（用于空压机）、C回路（用于搅拌机）、D回路（用于钢筋加工场及现场照明）、E回路（生活用电）。主线采用90mm2铜芯线。

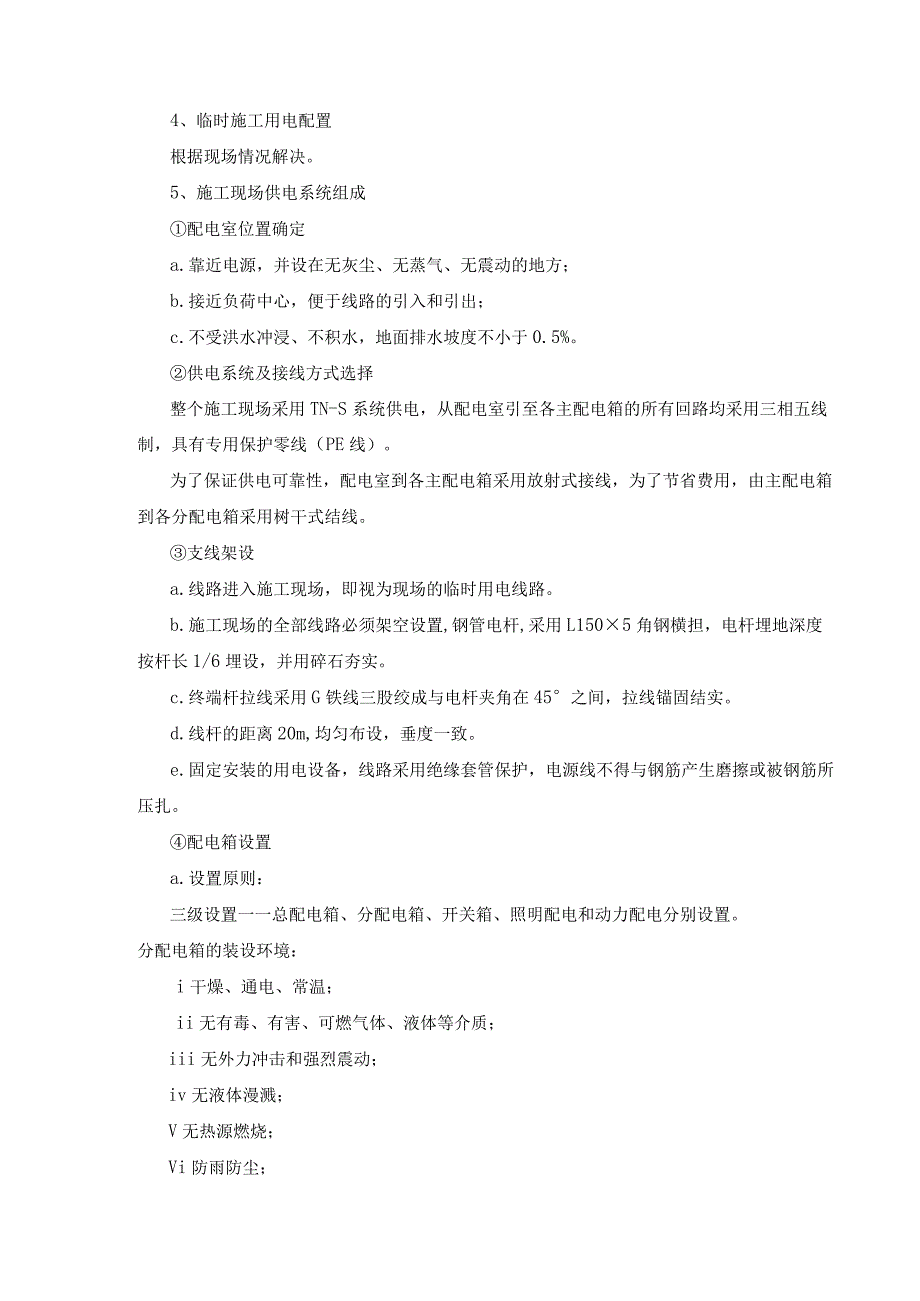

5、人工挖孔桩（墩）分支线路采用五色架空线。架空过路线两端立8m钢管，中间距离路面有高度25m。两侧立杆间距20m,采用4m钢管配合瓷瓶敷设。4、临时施工用电配置根据现场情况解决。5、施工现场供电系统组成配电室位置确定a.靠近电源，并设在无灰尘、无蒸气、无震动的地方；b.接近负荷中心，便于线路的引入和引出；c.不受洪水冲浸、不积水，地面排水坡度不小于0.5%。供电系统及接线方式选择整个施工现场采用TN-S系统供电，从配电室引至各主配电箱的所有回路均采用三相五线制，具有专用保护零线（PE线）。为了保证供电可靠性，配电室到各主配电箱采用放射式接线，为了节省费用，由主配电箱到各分配电箱采用树干式结线。支
6、线架设a.线路进入施工现场，即视为现场的临时用电线路。b.施工现场的全部线路必须架空设置,钢管电杆,采用L1505角钢横担，电杆埋地深度按杆长1/6埋设，并用碎石夯实。c.终端杆拉线采用G铁线三股绞成与电杆夹角在45之间，拉线锚固结实。d.线杆的距离20m,均匀布设，垂度一致。e.固定安装的用电设备，线路采用绝缘套管保护，电源线不得与钢筋产生磨擦或被钢筋所压扎。配电箱设置a.设置原则：三级设置一一总配电箱、分配电箱、开关箱、照明配电和动力配电分别设置。分配电箱的装设环境：i干燥、通电、常温；ii无有毒、有害、可燃气体、液体等介质；iii无外力冲击和强烈震动；iv无液体漫溅；V无热源燃烧；Vi防
7、雨防尘；Vii周围应保证有足够的操作空间。b.配电箱的选择：配电箱采用规定的标准箱。c.配电箱的安装：配电箱固定在坚实、稳定的架上，安装牢固，不得歪斜。导线进出口加强绝缘，安装高度L5m。i配电箱内所有不带电的金属部件均做可靠的保护接零，保护零线采用绿/黄双色线，并通过专用的接线端子板，箱内的连接导线采用绝缘良好的导线，接头牢固，不得有外露导线部分。ii配电箱门上标有名称、编号、用途、责任人和回路标记。迨合闸操作顺序为：总配电箱一一分配电箱一一开关箱。iv停电操作顺序为：开关箱一一分配电箱一一总配电箱。d.所有配电箱管理：均应配锁，设专人负责管理、操作和监护，工作结束后，应将全部动力箱断电上锁
8、。对开关箱的按操作规程执行。e.检查时间：每天巡视上下午各一次，维修周期一周。更换熔断必须匹配。接地和接地装置设计a.工作接地：该工程中性点接的是TN-S系统，其中性点接地已经安装完毕。施工单位在使用时应每月检测一次，并做好检测记录，存入考核档案中。b.屏蔽接地：为保证电元设备或系统内外免受电场干扰，并使其金属屏蔽内感应电荷导入大地，须将金属屏蔽接地既电缆屏蔽层和穿有带电导线的金属管接地。c.重复接地：在TN-S系统中，为防止断零的危害，其中性线和保护零线的多处再与大地作金属连接，其接地装置于后，接地点见平面图。d.检修接地：当系统停电检修时，将已断电的正常情况带电部分暂时接地，其作法是通过具
9、有接线类的多股软导线和接地体作电气连接，于检修完毕后，先撤接地线，然后再送电，以保证检修人员在检修过程中绝对安全。e.综上所述：该施工现场安全用电工程的接地类型与TN-S系统相适应，即10/0.4kw变压器低压侧中性点直接工作接地，在专用保护零线PE上作不少于3处的重复接地，在零线上作重复接地（接线点见平面穿线金属管作屏蔽接地，停电检修时作检修接地）。f.该施工现场用电工程中接地体和接地线的敷设应遵循下述原则和要求：g.充分利用自然接地体，但接地电阻应小于10（注意：不可接化工管道等有爆炸危险的自然接地体）；h.当自然接地体无法利用时，采用人工接地体；i.人工接地体采用10以上圆钢，通过螺栓焊接后与接地线连接；j.接地线连接处应焊接，并保证各部分之间的电气连接，在潮湿处可采取可靠的防潮防腐措施；k.接地电阻：仅考虑工频接地电阻，黏土电阻率取P=IOoQ：1.当接直埋金属水管时，假定埋深0.7m,长20In的50水管为7.5CVlOQ;m.当接基础接地体时，其接地电阻已由设计部门校核，一般V10Q；n.采用垂直接地体的接地电阻：R10o防雷设计a.根据现场投入机械设备情况和周边情况，采取避雷针覆盖防雷措施。b.防雷接地：接地可以直接接在工程防雷地网上，接地线采用镀锌扁铁，直接焊在接地极上。
