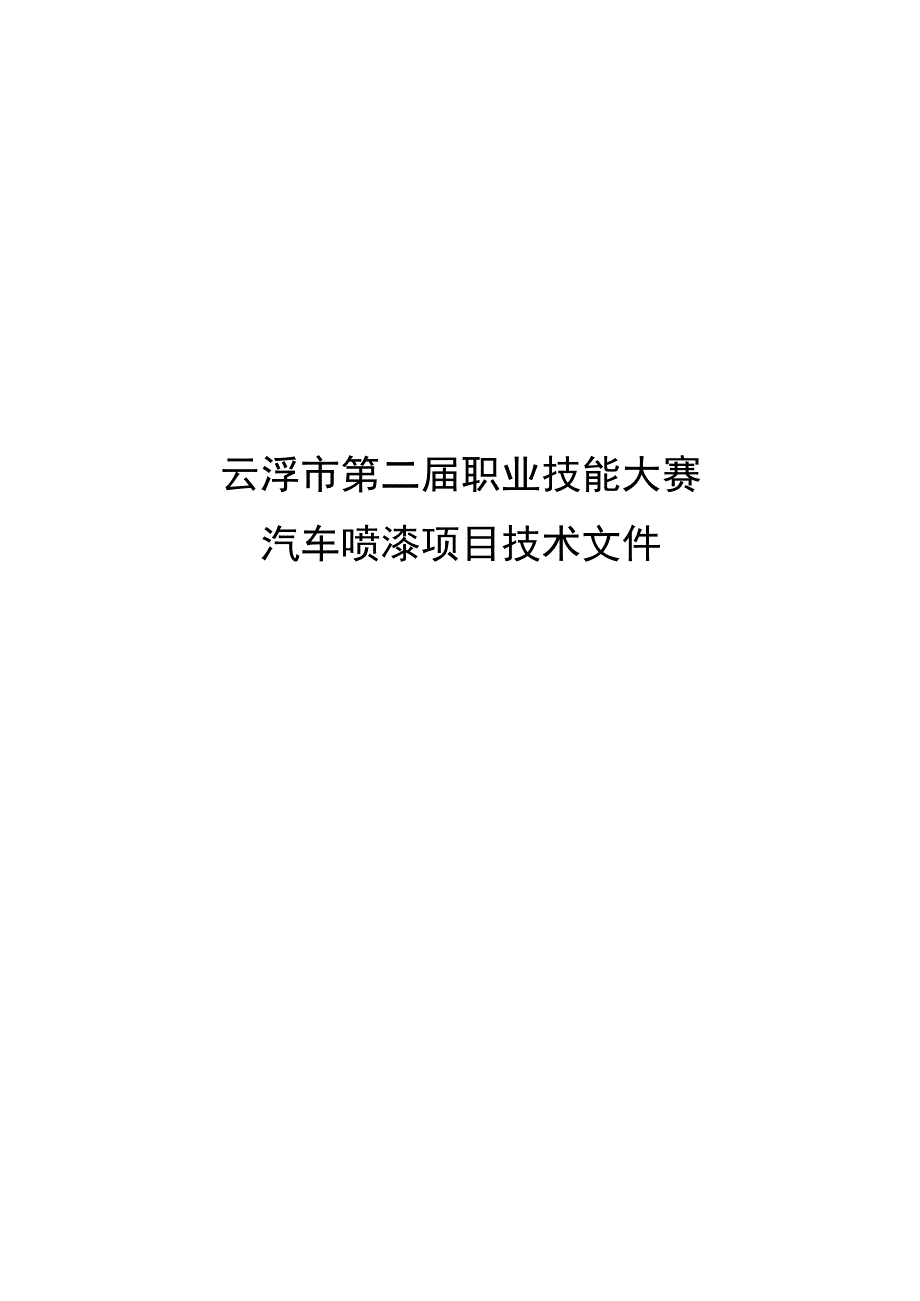

1、云浮市第二届职业技能大赛汽车喷漆项目技术文件.3 .3 .3 .3 .3 3 .4 .4 .4 .4 .7 .7 7 .8 .9 .910 1014 1717 1820 20目录13I可）I1.I项目描述1.2考核目的1 .选手需具备的能力3Jnij手II1.1 2.3 木昊sj331模块A：色觉测试332模块B：车门皮双色喷涂4 .评分标准及评分流程4.1 评价分（主观）4.2 测量分（客观）4.3 评分流程说明4.5 裁判构成和分组5 .竞赛相关设施设备5.1 24.I：xH;5.2 材料5.3 选手自备的设备和工具6 .项目特别规定7 3E8 .健康安全和绿色环保9 .赛场观摩管理规定L

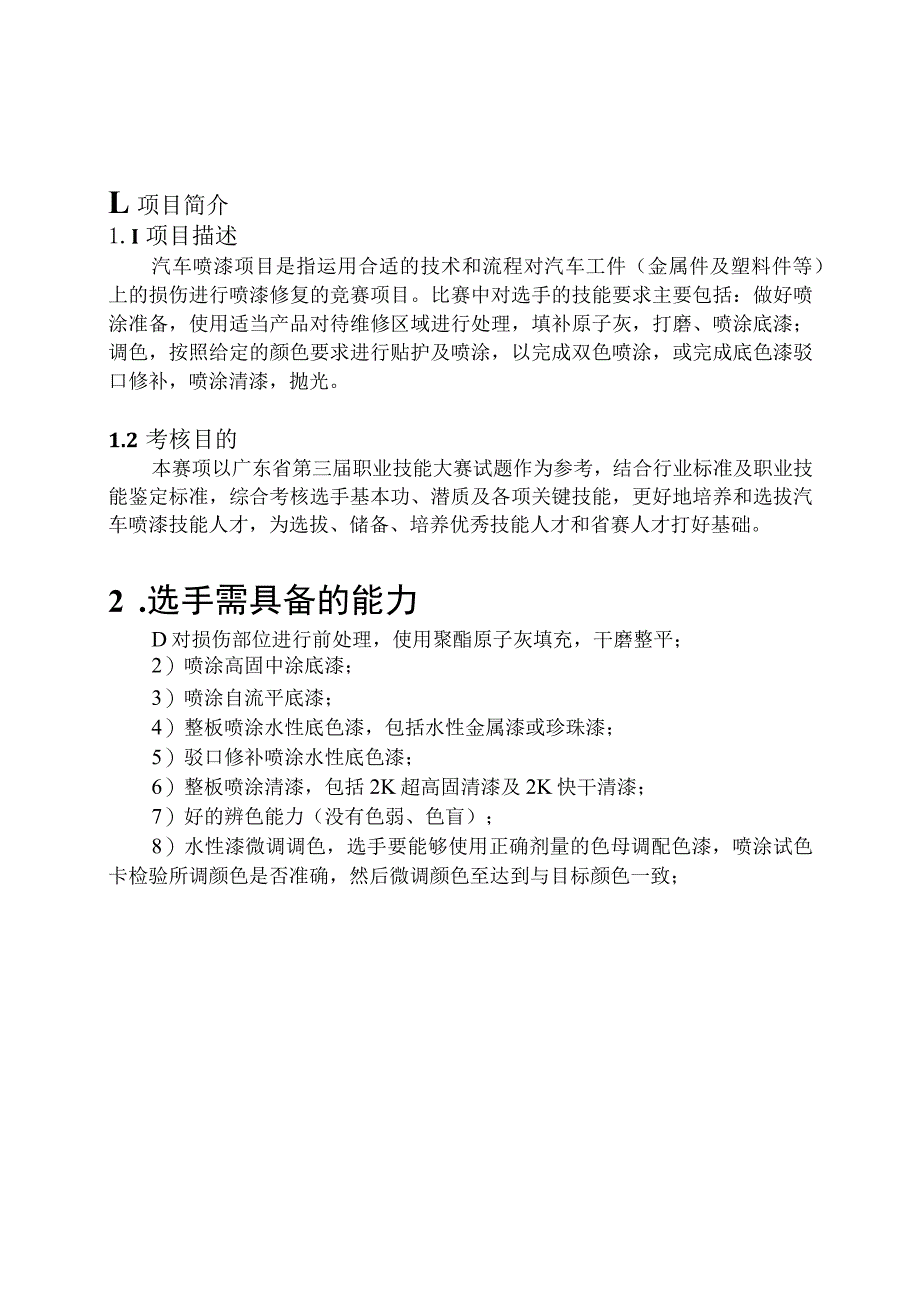

2、项目简介1.I项目描述汽车喷漆项目是指运用合适的技术和流程对汽车工件（金属件及塑料件等）上的损伤进行喷漆修复的竞赛项目。比赛中对选手的技能要求主要包括：做好喷涂准备，使用适当产品对待维修区域进行处理，填补原子灰，打磨、喷涂底漆；调色，按照给定的颜色要求进行贴护及喷涂，以完成双色喷涂，或完成底色漆驳口修补，喷涂清漆，抛光。1.2考核目的本赛项以广东省第三届职业技能大赛试题作为参考，结合行业标准及职业技能鉴定标准，综合考核选手基本功、潜质及各项关键技能，更好地培养和选拔汽车喷漆技能人才，为选拔、储备、培养优秀技能人才和省赛人才打好基础。2 .选手需具备的能力D对损伤部位进行前处理，使用聚酯原子灰填
3、充，干磨整平；2）喷涂高固中涂底漆；3）喷涂自流平底漆；4）整板喷涂水性底色漆，包括水性金属漆或珍珠漆；5）驳口修补喷涂水性底色漆；6）整板喷涂清漆，包括2K超高固清漆及2K快干清漆；7）好的辨色能力（没有色弱、色盲）；8）水性漆微调调色，选手要能够使用正确剂量的色母调配色漆，喷涂试色卡检验所调颜色是否准确，然后微调颜色至达到与目标颜色一致；3 .竞赛项目3.1 竞赛模块模块编号模块名称竞赛时间(min)A色觉测试12B车门皮双色喷涂240总计2523.2 命题方式所命竞赛题内容基于第二届全国技能大赛及第三届广东省技能大赛的技术要求，赛前裁判长可根据赛场设备、材料状况，组织裁判人员对已公布的试
4、题进行不超过30%的修改、调整，全体裁判员讨论表决获得50%以上通过后，在修改的文件上签字确认并在比赛前1天(CT)再次公布修改的最终试题。3.3 模块简述3.3.1 模块A：色觉测试及喷涂规范性测试汽车喷漆比赛项目对选手的色觉要求比较高，本模块使用测试色觉异常的2种工具，包括色棋、色盲色弱测试题，让选手辨认，以考察选手红、绿、蓝、黄、紫等各个方面的色觉是否有缺陷及缺陷程度，以考核及选拔色觉合格的选手。选手可以在对色灯光源下，也可以在赛场光线下完成测试。色棋：每盒2分钟，4盒共8分钟；色盲色弱测试：10道题目，4分钟。模块B：车门皮双色喷涂1.提供2.1提供板块BT已涂装有黑色电泳底漆的车门皮
5、；制作IOCm左右损伤区，损伤区域距离车门皮边缘及筋线IoCnl以上，损伤点为3个，凹陷深度不超过2mm；最终需要完成损伤区域修复及双色喷涂。损伤区域及双色划分分界线示意图如下：损伤区域上色区域（含门把手）2 .选手须使用原子灰补平凹陷区；裁判组确定的工件第一折边外侧有打磨痕迹即可，磨穿至金属不扣分。完成打磨，准备将工件移去喷漆房前,选手须申请裁判评过程分。3 .选手可以选择喷涂自流平底漆或者喷涂高固中涂底漆，喷涂高固中涂底漆前，对露金属区域须先使用自喷罐防锈底漆修补。如选择喷涂自流平底漆，金属区域最长边10Cm时，可以不喷涂防锈底漆。按照比赛规定的局部喷涂用量或者整板喷涂用量自己混合调配并喷
6、涂底漆；喷涂时，工件须竖直放置；对于没有喷涂高固中涂底漆的区域，喷涂色漆前必须喷涂自流平底漆，否则中涂底漆喷涂及面漆前处理记为0分。喷枪由工作人员清洗。4 .选择合适的打磨机及打磨砂纸打磨中涂底漆；打磨前，选手须申请裁判评过程分。完成打磨，准备将工件移去喷漆房前，选手须申请裁判评过程分。打磨后工件表面平滑，打磨彻底，无露底、无桔皮，无磨穿；5 .水性金属色漆提供250克配方，水性金属漆色母待定。色漆需要用于模块赛场提供不同灰度试色板各两块，选手需按照配方混合色母，稀释并喷涂试色板，试色板清漆可使用统一调配好并装好喷枪的快干清漆（选手需要自己调整喷枪）；选手需要对比试色板与标准板的颜色差异，将色
7、漆颜色调整至与标准板一致，可添加2种色母；选手需提交自己判断最准确的色板，色板背面正中间位置写清楚选手号；按照指定的颜色分界线进行贴护，喷涂水性金属色漆B-b（下色）和微调好的水性金属色漆B-a（上色）；喷涂时，工件须竖直放置。选手需要将2种颜色稀释并将车门皮喷涂至和赛场提供的标准板颜色尽可能一致或接近;选手需在喷涂门皮时将上色喷涂一个色板，在色板背后标记B-a,本模块结束时需提交这1块试色板；提交色板均需无色漆发花、未完全遮盖、清漆漏喷、手印、非正常脏点、起琲子等缺陷；赛场提供未稀释的B-a水性色漆水性三工序底层色漆、中间层色漆各100克，如选手需要添加，第二次提供量为50克，并需扣分；从喷
8、涂第二个颜色开始，选手只能出喷漆房一次，也不能在其他选手喷涂时进出喷漆房。6 .移除贴护物，所有色漆部位喷涂超高固清漆；超高固清漆用量限制为300克调配好固化剂、稀释剂的清漆；选手需要自己混合调配并在4小时内完成清漆喷涂；如果4小时时间到时，选手已经完成色漆喷涂，可申请继续喷涂清漆，但清漆效果及面漆表面缺陷评分均记为0分；喷涂上色喷枪及调色时喷枪由选手清洗。7 .其他选手完成喷涂清漆前，不允许将比赛工件移出喷漆房，比赛时间到后，闪干5min,然后统一烘烤（参考时间为60度40分钟，需根据赛场烘烤设备确定）。8 .所有操作过程须遵循安全规定，佩戴适当的个人安全防护设备（喷涂时需使用防毒面罩）；9
9、 .操作过程中随时保持工位清洁，操作完毕后，工具设备清洁、复位,废弃物丢弃在规定的废弃物容器内；10 .此模块除油布限用15张，粘尘布限用1张。4评分标准及评分流程本项目评分标准分为测量和评价两类。凡可采用客观数据表述的评判称为测量；凡需要采用主观描述进行的评判称为评价。4.1评价分（主观）评价分（JUdgement）打分方式：2名裁判为一组，各自单独评分，计算出平均权重分，除以2后再乘以该子项的分值计算出实际得分。裁判相互间分差必须小于等于1分，否则需要给出确切理由并在小组长或裁判长的监督下进行调分。权重表如下：权重分值要求描述O分正面或侧面明显可见打磨方法不当造成的凹凸不平、原子灰印、砂眼
10、1分侧面角度可看出波浪变形2分有轻微的形状缺陷3分修复完美，完全看不出42测量分（客观）测量分（MeaSUrenIent）打分方式：按模块设置若干个评分组，每组由2名及以上裁判构成。每个组所有裁判一起商议，在对该选手在该项中的实际得分达成一致后最终只给出一个分值。若裁判数量较多，也可以另定分组模式。类型示例最高分值正确分值不正确分值测量分评分准则样例表：满分或零分安全鞋0.100.100从满分中扣除羽状边范围内旧漆膜，每Imm（测量最长边）未去除扣0.1分;金属表面有铲刀或P80打磨出的粗划伤，最长边每ICm扣0.1分;羽状边平滑、无台阶，每ICm不合格扣0.1分;2.502.500-2.50
11、类型示例最高分值正确分值不正确分值4.3评分流程说明1 .本项目评分包括过程评分及项目完成后结果评分。所有过程评分、封号加密评分之外的效果评分，均应遵循回避原则；2 .过程评分时，对于选手完成了所有操作后，等待裁判评分的时间，需使用秒表记录并予以补时。3 .模块B的色板效果评分及色板颜色准确度评分，采用封号加密评分;4 .色板效果为裁判组测量评分，评判试色板是否有发花、未遮盖、手印、碰伤、起弹子、鱼眼、清漆漏喷、大量脏点、污染等缺陷；颜色准确度为裁判组评价评分；5 .模块B工件效果评分标准如下：5.1 做底效果，评判最终效果是否有原子灰印、原子灰砂眼、咬底、砂纸痕、中涂底漆印、打磨印痕、羽状边
12、印痕等缺陷；裁判组评价评分；5. 2色漆效果，评判底色漆是否有露底、流挂、起花、擦伤、修补痕迹等缺陷；裁判组评价评分；5.3颜色准确度，评判调色色板、工件颜色和目标板比较的颜色准确度是否接近，裁判组评价评分；5. 4清漆效果，评判清漆是否有漏喷、喷涂过薄、流挂缺陷，以及流平是否好，纹理是否均匀，光泽度是否高，裁判组评价评分6. 5面漆表面缺陷及外侧效果，评判面漆表面是否有需要返工的清漆缺陷，如：鱼眼/起泡/针孔/印痕（含碰伤）/砂纸痕/清漆垂流，或者是否有可抛光的清漆缺陷，如：轻微鱼眼/起泡/针孔/印痕（含碰伤）/砂纸痕/轻微垂流（边角或板面上厚但未垂流或轻微垂流，抛光后即可交车）等；门皮外侧
13、是否有底色漆露底（漏喷），不同位置明显颜色不一致（外侧不和正面比较颜色），或者清漆漏喷，即无清漆或清漆未成膜，光泽度明显过低的缺陷；裁判组测量评分；7. 6色漆界线效果（测量评分），评判是否有渗透、锯齿状边界，胶带粘痕，或胶带造成鱼眼，虚喷（包括远离界线的虚喷），碰伤色漆，保持正确形状的位置偏离，形状变形（线条走向，弧度明显有异常），撕掉漆膜等缺陷，裁判组测量评分；8. 7当选手总分相同，并且当模块A色觉测试成绩相差超过3分时，以模块A色觉测试成绩确定排名；当模块A色觉测试成绩相差不超过3分时，以模块B成绩确定排名。44统分方法各组裁判进行复核后，统一由裁判长进行复核，由工作人员录入系统。4.
14、5裁判构成和分组45.1裁判组裁判组由专业技术人员及裁判组组长组成。4 .5.2裁判任职条件，资质、经验、个人素质、道德标准1.热爱祖国,遵纪守法，诚实守信，具有良好的职业道德，身体健康；5 .具有团队合作、秉公执裁等基本素养，具有本专业技师高级技工以上职业资格或中级及以上专业技术职务；6 .有省级以上本职业技能竞赛技术工作经历，或国家职业技能竞赛裁判员工作经历；7 .具备世界技能大赛各省市选拔赛、全国选拔赛裁判经验。8 .5.3分组与分工方案本次比赛所有测量分及判断分均以最少2人形成一个裁判小组进行评分。1.在进行评分工作之前，由裁判长根据工作需要、培训情况和裁判员技术能力特长，对裁判员进行
