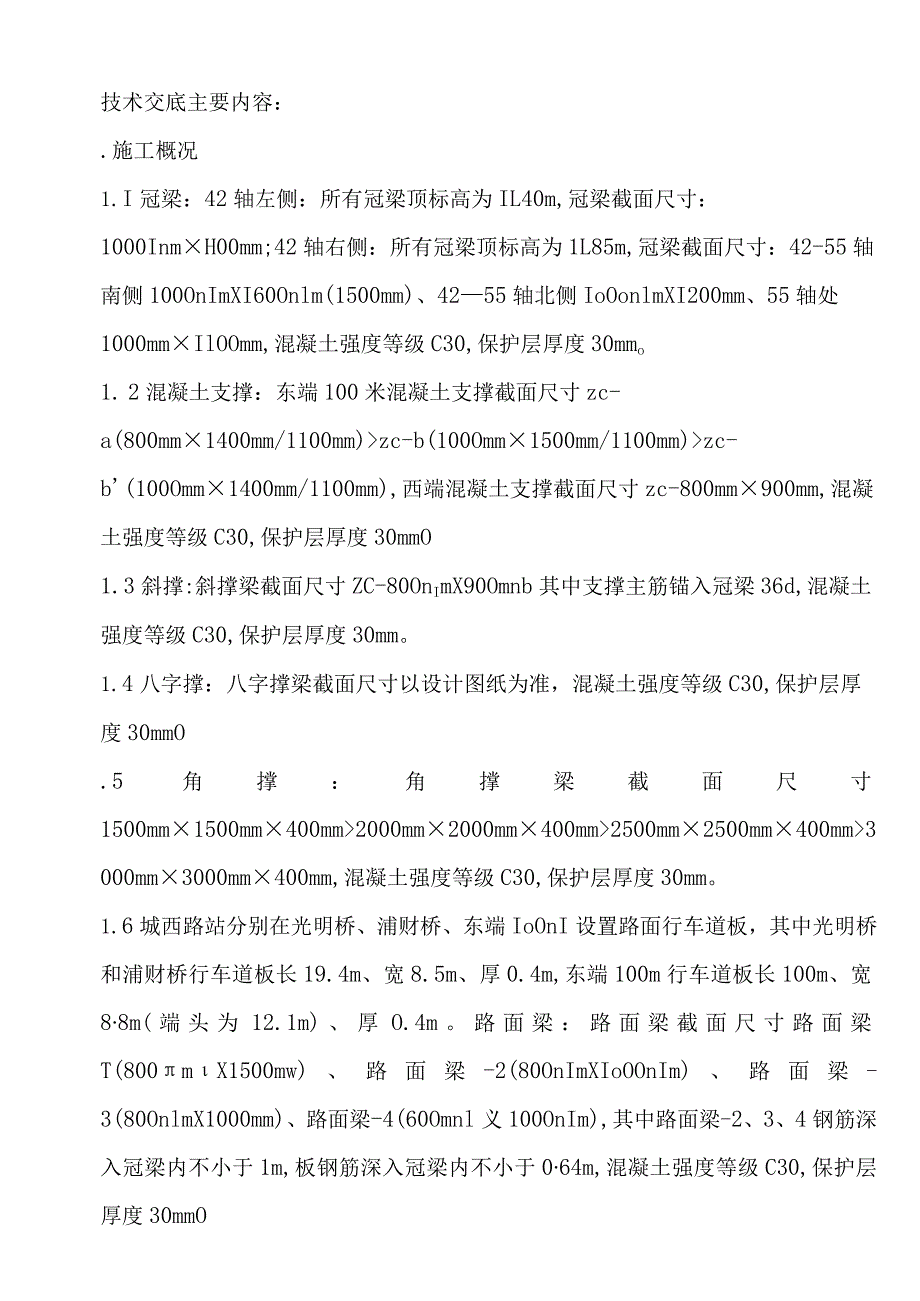

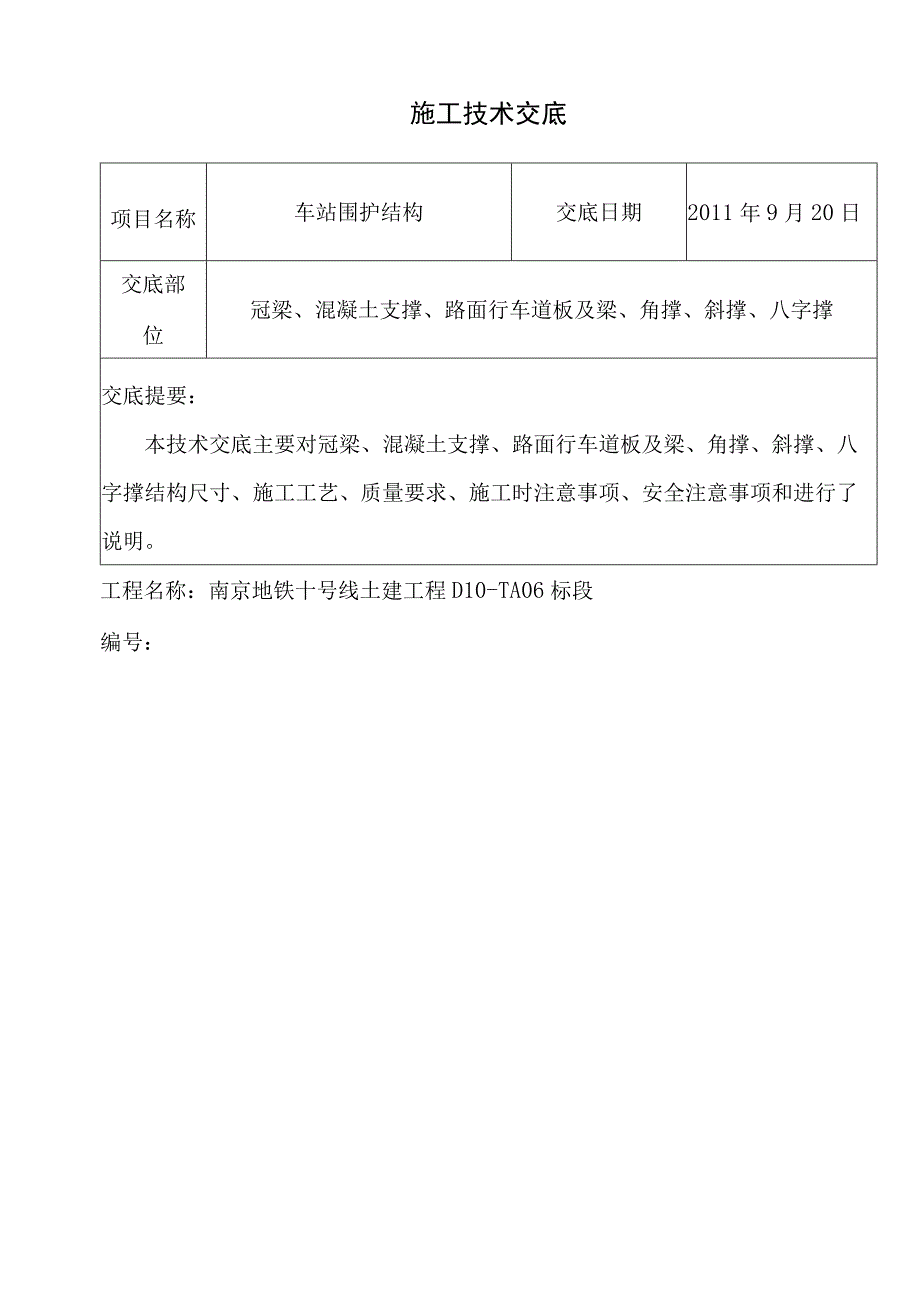

1、施工技术交底项目名称车站围护结构交底日期2011年9月20日交底部位冠梁、混凝土支撑、路面行车道板及梁、角撑、斜撑、八字撑交底提要：本技术交底主要对冠梁、混凝土支撑、路面行车道板及梁、角撑、斜撑、八字撑结构尺寸、施工工艺、质量要求、施工时注意事项、安全注意事项和进行了说明。工程名称：南京地铁十号线土建工程D10-TA06标段编号：技术交底主要内容：.施工概况1.I冠梁：42轴左侧：所有冠梁顶标高为IL40m,冠梁截面尺寸：1000InmH00mm;42轴右侧：所有冠梁顶标高为1L85m,冠梁截面尺寸：42-55轴南侧100OnImXI60Onlm(1500mm)、4255轴北侧IoOonlmX
2、I200mm、55轴处1000mmIlOOmm,混凝土强度等级C30,保护层厚度30mmo1. 2混凝土支撑：东端100米混凝土支撑截面尺寸zc-a(800mm1400mm/1100mm)zc-b(100Omm1500mm/1100mm)zc-b(100Omm1400mm/1100mm),西端混凝土支撑截面尺寸zc-800mm900mm,混凝土强度等级C30,保护层厚度30mmO1.3斜撑:斜撑梁截面尺寸ZC-80OnImX90Omnb其中支撑主筋锚入冠梁36d,混凝土强度等级C30,保护层厚度30mm。1.4八字撑：八字撑梁截面尺寸以设计图纸为准，混凝土强度等级C30,保护层厚度30mmO.
3、5角撑：角撑梁截面尺寸1500mm1500mm400mm2000mm2000mm400mm2500mm2500mm400mm3000mm3000mm400mm,混凝土强度等级C30,保护层厚度30mm。1.6城西路站分别在光明桥、浦财桥、东端IoOnI设置路面行车道板，其中光明桥和浦财桥行车道板长19.4m、宽8.5m、厚0.4m,东端100m行车道板长100m、宽88m(端头为12.1m)、厚O.4m。路面梁：路面梁截面尺寸路面梁T(800mX1500mw)、路面梁-2(80OnImXIoOOnIm)、路面梁-3(80OnlmX1000mm)、路面梁-4(60Omnl义100OnIm),其中

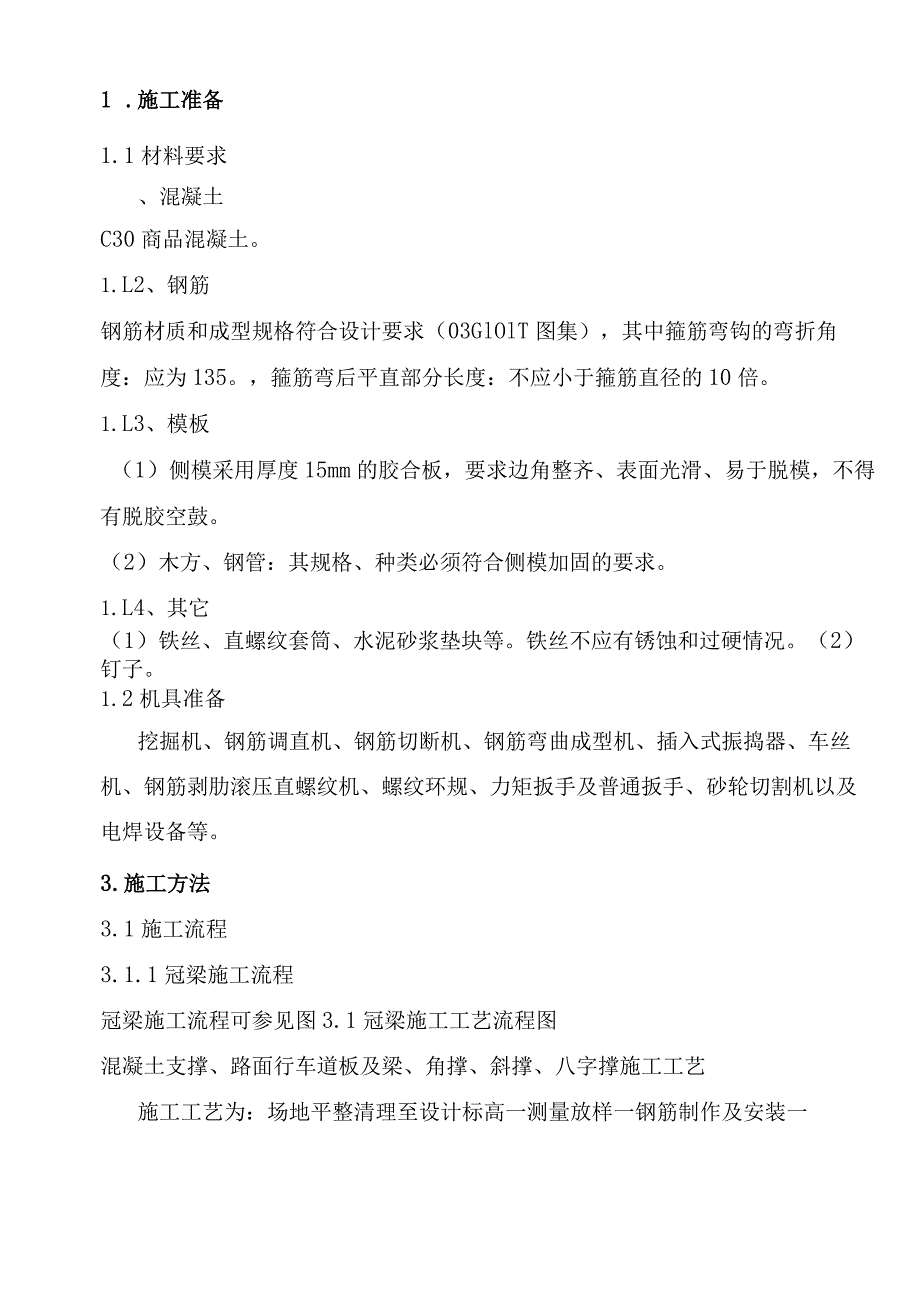

4、路面梁-2、3、4钢筋深入冠梁内不小于1m,板钢筋深入冠梁内不小于064m,混凝土强度等级C30,保护层厚度30mmO1 .施工准备1.1材料要求、混凝土C30商品混凝土。1.L2、钢筋钢筋材质和成型规格符合设计要求（03GlOlT图集），其中箍筋弯钩的弯折角度：应为135。，箍筋弯后平直部分长度：不应小于箍筋直径的10倍。1.L3、模板（1）侧模采用厚度15mm的胶合板，要求边角整齐、表面光滑、易于脱模，不得有脱胶空鼓。（2）木方、钢管：其规格、种类必须符合侧模加固的要求。1.L4、其它（1）铁丝、直螺纹套筒、水泥砂浆垫块等。铁丝不应有锈蚀和过硬情况。（2）钉子。1.2机具准备挖掘机、钢筋调
5、直机、钢筋切断机、钢筋弯曲成型机、插入式振捣器、车丝机、钢筋剥肋滚压直螺纹机、螺纹环规、力矩扳手及普通扳手、砂轮切割机以及电焊设备等。3.施工方法3.1施工流程3.1.1冠梁施工流程冠梁施工流程可参见图3.1冠梁施工工艺流程图混凝土支撑、路面行车道板及梁、角撑、斜撑、八字撑施工工艺施工工艺为：场地平整清理至设计标高一测量放样一钢筋制作及安装一*f图3.1冠梁施工工艺流程图钢筋施工1)钢筋绑扎(1)测量放样在桩头凿除完毕后，首先进行测量放线，确定出冠梁和混凝土支撑的轮廓线。(2)钢筋制作及安装冠梁和混凝土支撑钢筋按设计要求在制作场下料加工，绑扎时应注意预埋地连墙内的钢筋，并将地连墙内预留钢筋伸入
6、冠梁钢筋骨架内按照设计要求进行绑扎和焊接。钢筋制安要满足以下技术要求，选用的钢筋质量证明资料齐全，且已按要求进行了检验、试验工作，结果满足使用要求。(3)地连墙以上出露的钢筋长度应符合设计要求，如不够时采用Iod长搭接焊接长，保证冠梁及地连墙连接牢固。(4)梁筋的搭接采用焊接或机械连接，其中单面焊长度IOd,双面焊5d,焊接后钢筋应在同一条直线上。(5)在加工、绑扎施工过程中，钢筋应平直、无局部曲折；表面应洁净、无损伤。(6)钢筋混凝土支撑主筋、压顶梁及连续墙的连接钢筋均采用机械连接接头。2)钢筋机械连接(1)钢筋丝头加工：钢筋丝头长度应满足企业标准中产品设计要求，公差应为02. Op(p为螺
7、距)。钢筋丝头长度应满足设计要求，使拧紧后的钢筋丝头不得相互接触，丝头加工长度公差应为-0.5p-L5p；按钢筋规格更换刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。(2)钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。(3)要求安装接头时用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧，标准型接头安装后的外露螺纹不宜超过2p,接头拧紧矩应符合的规定。扭力扳手的精度为5%。直螺纹接头安装时的最小拧紧扭矩值表钢筋直径mm1618-20
8、222528323640拧紧扭矩N.m100200260320360(4)钢筋端部平头最好使用台式砂轮片切割机进行切割。(5)接钢筋注意事项：钢筋丝头经检验合格后应保持干净无损伤。所连钢筋规格必须及连接套规格一致。连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头。经拧紧后的滚压直螺纹接头应做出标记，单边外露丝扣长度不应超过2Po力矩扳手不使用时，将其力矩值调为零，以保证其精度。(6)检查钢筋连接质量：检查接头外观质量应无完整丝扣外露，钢筋及连接套之间无间隙。如发现有一个完整丝扣外露
9、，应重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检。用质检力矩扳手检查接头拧紧程度。检验项目。丝头加工现场检验项目、方法及要求见下表4.2。表3.2.2丝头质量检验要求序号检验项目量具名称检验要求1螺纹牙形目测、卡尺牙形饱满、完整，无断牙、秃牙缺陷，牙顶宽超过0.6mm秃牙部分累计长度不超过一个螺纹周长，螺纹大径低于中径的不完整丝扣累计长度不得超过两个螺纹周长2丝头长度卡尺或专用量规长度应满足产品设计要求，为标准套筒长度的1/2,其公差为+2P(P为螺距)3螺纹直径通端螺纹环规能顺利旋入螺纹并达到旋合深度止端螺纹环规允许环规及端部螺纹部分旋合，旋入量不应超过3P3)所有钢筋施工都要符合设计
10、图纸及国家建筑标注设计图集。模板制作及安装(1)木胶板应整张直接使用，尽量减小随意锯截，造成浪费；(2)模板在安装前需清理干净，并涂抹脱模剂，在涂抹时不得沾污钢筋及混凝土施工缝；(3)模板在钢筋绑扎后进行安装，安装时可利用槽底作底模，如槽底不平，可用细粒式同标号混凝土整平后再立侧模；(4)侧模安装时根据边线先立一侧模板，把次楞钉好，临时用支撑撑住，装上山型扣件和对拉螺杆，用PVC管套住螺杆，然后把螺杆穿过对应的另一侧模板，根据冠梁边线调正，两侧模板用斜撑撑住，固定横向钢管后用山型扣件卡住，用水平尺或线锤精确校正模板的垂直度，旋紧对拉螺杆上的螺母。模板安装时采用先立两端，后立中间的方法；(5)模
11、板的接缝用胶带纸封闭，在浇筑混凝土前，模板应浇水湿润；(6)模板制作及安装的偏差应符合下表规定：模板制作及安装允许偏差项目允许偏差(mm)检验仪具轴线位置5经纬仪、钢尺截面内部尺寸+4,-5钢尺相邻两板表面高低差2钢尺表面平整度5靠尺或塞尺模板安装完毕，经自检合格后，报监理验收。混凝土浇筑冠梁、混凝土支撑、路面行车道板及梁、角撑、斜撑、八字撑的混凝土采用商品混凝土，标号为C30,混凝土浇筑采用输送泵下料。混凝土浇筑要满足以下技术要求：注前预埋短钢筋，作为冠梁及盖板模板加固支撑点。按要求将混凝土振捣密实，要求混凝土浇筑时分层连续进行，每层浇筑厚度控制在30CnI左右，采用插入式振捣器振捣，振捣器
12、插入下层混凝土5-10cm,相临两振点间距不大于30cm,o振捣延续时间为20-3OS,以混凝土面不再沉落、不出现气泡，表面不出现浮浆为度，不得漏振和过振，然后缓慢地拔出振捣器，混凝土振捣完成后应及时修整，抹平混凝土裸露面，待净浆后再抹第二遍并压光。抹面严禁洒水，并应防止过度操作影响表层混凝土的质量。并做好混凝土灌注的记录。不得有蜂窝麻面、孔洞、漏筋、裂隙、夹渣等。模板拆除在混凝土达到一定的强度并且保证其棱角不因拆模而受损时方可进行拆模，拆模顺序为后支的先拆，先支的后拆，对于挡头板，要设专人在规定的时间内及时拆除。养护混凝土浇筑完12小时以内，应对混凝土及时洒水养护，要求每隔四小时洒水一次，养
13、护时间不得少于7天。3. 3注意事项3.3.1 钢筋加工：在下料前要及现场工程师仔细核对设计尺寸，下料时要充分考虑材料损耗，长短钢筋搭配使用，杜绝浪费。3.3.2 冠梁、支撑立筋进支座锚固长度不够、弯起钢筋位置不准：绑扎前先按图纸要求检查，对照已摆好的钢筋是否正确，然后再调整绑扎。3.L3扎丝端头应向内侧，以防止以后返锈。3L4钢筋混凝土支撑梁的底模（垫层）施工，采用铺油毡、的方法。经过测量放线后，绑扎钢筋，然后安装侧模板。支撑及冠梁按构件中心对齐，支撑及支撑按构件中心对齐。3.1. 6梁主筋接头设置位置应符合以下要求：梁上部通长设置的纵筋可在梁跨中L/3范围内连接，在此范围内相邻纵筋连接接头
14、应相互错开，位于同一连接区段纵向钢筋接头面积百分率不应大于50%o梁下部纵筋贯穿中间支座时，可在两端L/4范围内连接，在此范围内连接钢筋面积百分率不应大于50%,相邻钢筋连接接头应在支座左右错开设置。当有抗震要求时，应采用等强度高质量的机械连接接头。梁的同一根纵筋在同一跨内设置连接接头不得多于一个。梁纵向钢筋直径d28mm时，不宜采用绑扎搭接接头。3. 1.7梁第一道箍筋距柱支座边缘为50mmo3.1. 8梁两侧腰筋用拉筋联系，拉筋应同时钩住腰筋及箍筋。3.1.9支撑梁吊筋弯起平直长度为20do3.1.10支撑及连系梁、支撑及冠梁节点处箍筋应加密并有腋角，具体参照城西路站围护结构支撑节点大样（
