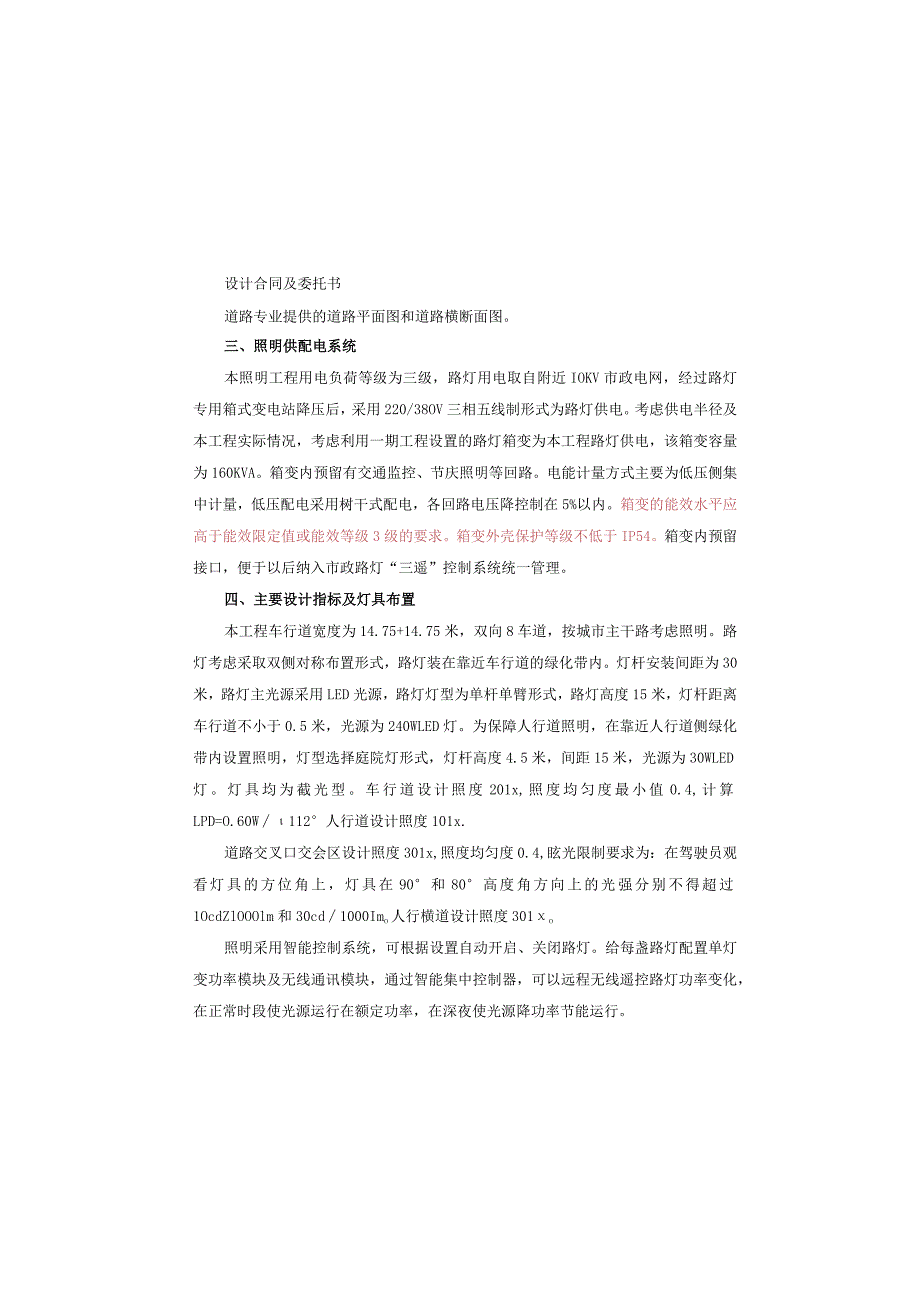

凤龙大道东延伸段(二期)照明设计总说明.docx_第1页
第1页 / 共8页

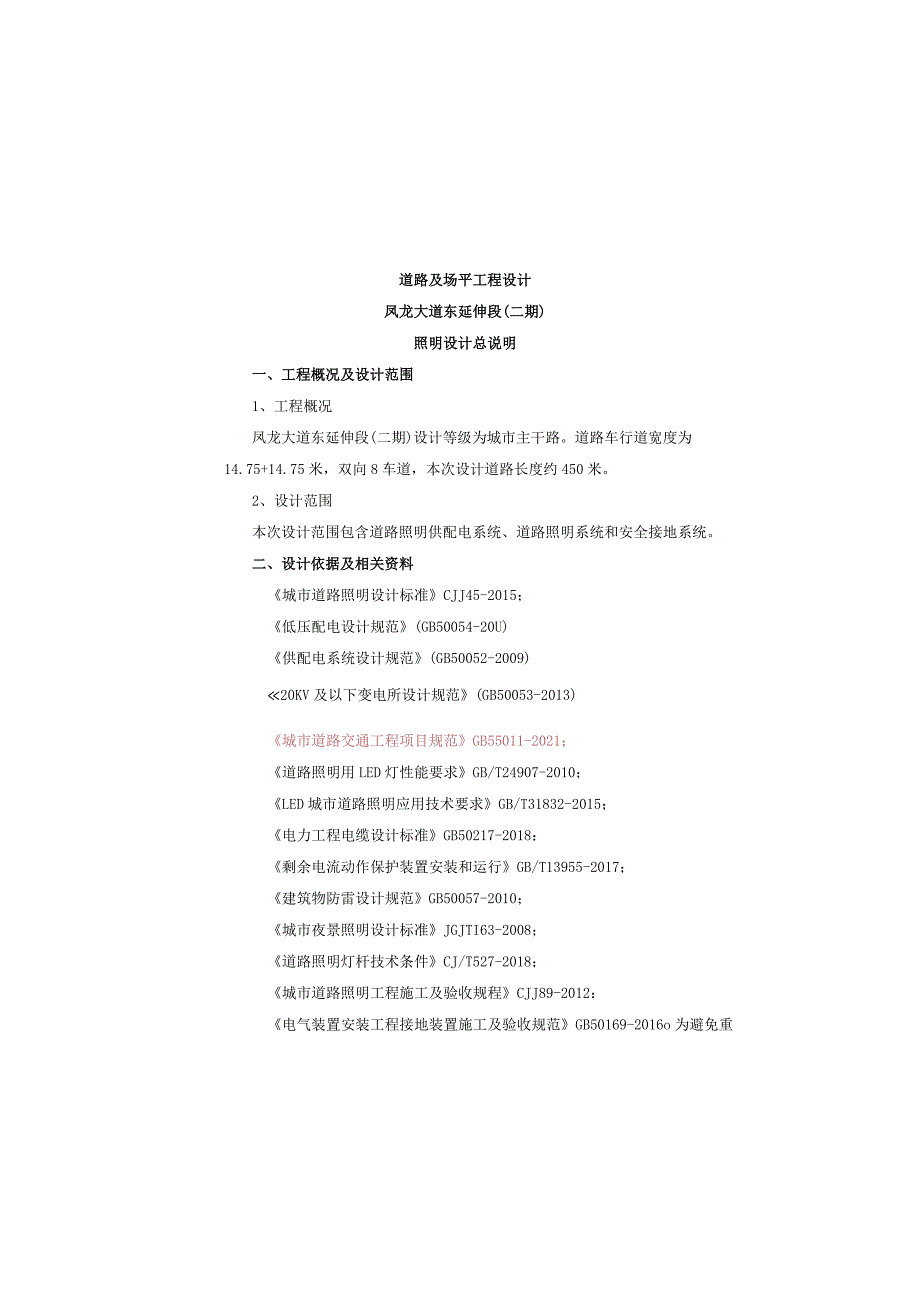

凤龙大道东延伸段(二期)照明设计总说明.docx_第2页
第2页 / 共8页

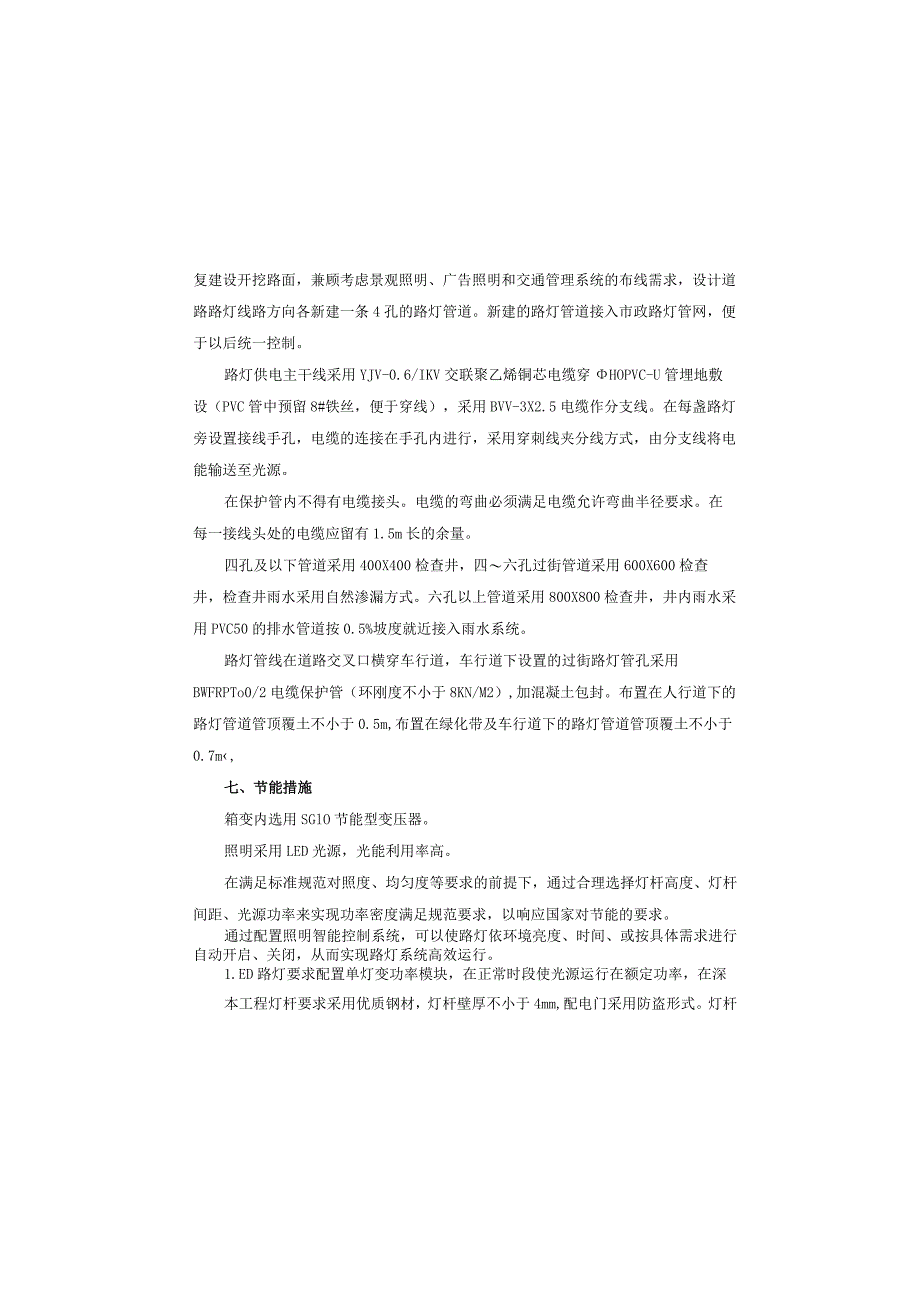

凤龙大道东延伸段(二期)照明设计总说明.docx_第3页
第3页 / 共8页
凤龙大道东延伸段(二期)照明设计总说明.docx_第4页
第4页 / 共8页
凤龙大道东延伸段(二期)照明设计总说明.docx_第5页
第5页 / 共8页
凤龙大道东延伸段(二期)照明设计总说明.docx_第6页
第6页 / 共8页
凤龙大道东延伸段(二期)照明设计总说明.docx_第7页
第7页 / 共8页
凤龙大道东延伸段(二期)照明设计总说明.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《凤龙大道东延伸段(二期)照明设计总说明.docx》由会员分享,可在线阅读,更多相关《凤龙大道东延伸段(二期)照明设计总说明.docx(8页珍藏版)》请在第壹文秘上搜索。

1、设计合同及委托书道路专业提供的道路平面图和道路横断面图。三、照明供配电系统本照明工程用电负荷等级为三级,路灯用电取自附近IOKV市政电网,经过路灯专用箱式变电站降压后,采用220/38OV三相五线制形式为路灯供电。考虑供电半径及本工程实际情况,考虑利用一期工程设置的路灯箱变为本工程路灯供电,该箱变容量为160KVA。箱变内预留有交通监控、节庆照明等回路。电能计量方式主要为低压侧集中计量,低压配电采用树干式配电,各回路电压降控制在5%以内。箱变的能效水平应高于能效限定值或能效等级3级的要求。箱变外壳保护等级不低于IP54。箱变内预留接口,便于以后纳入市政路灯“三遥”控制系统统一管理。四、主要设计

2、指标及灯具布置本工程车行道宽度为14.75+14.75米,双向8车道,按城市主干路考虑照明。路灯考虑采取双侧对称布置形式,路灯装在靠近车行道的绿化带内。灯杆安装间距为30米,路灯主光源采用LED光源,路灯灯型为单杆单臂形式,路灯高度15米,灯杆距离车行道不小于0.5米,光源为240WLED灯。为保障人行道照明,在靠近人行道侧绿化带内设置照明,灯型选择庭院灯形式,灯杆高度4.5米,间距15米,光源为30WLED灯。灯具均为截光型。车行道设计照度201x,照度均匀度最小值0.4,计算LPD=O.60W112人行道设计照度101x.道路交叉口交会区设计照度301x,照度均匀度0.4,眩光限制要求为:

3、在驾驶员观看灯具的方位角上,灯具在90和80高度角方向上的光强分别不得超过1OcdZlOOOlm和30cd1000Imo人行横道设计照度301o照明采用智能控制系统,可根据设置自动开启、关闭路灯。给每盏路灯配置单灯变功率模块及无线通讯模块,通过智能集中控制器,可以远程无线遥控路灯功率变化,在正常时段使光源运行在额定功率,在深夜使光源降功率节能运行。道路及场平工程设计凤龙大道东延伸段(二期)照明设计总说明一、工程概况及设计范围1、工程概况凤龙大道东延伸段(二期)设计等级为城市主干路。道路车行道宽度为14.75+14.75米,双向8车道,本次设计道路长度约450米。2、设计范围本次设计范围包含道路

4、照明供配电系统、道路照明系统和安全接地系统。二、设计依据及相关资料城市道路照明设计标准CJJ45-2015;低压配电设计规范(GB50054-20U)供配电系统设计规范(GB50052-2009)20KV及以下变电所设计规范(GB50053-2013)城市道路交通工程项目规范GB55011-2021;道路照明用LED灯性能要求GB/T24907-2010;LED城市道路照明应用技术要求GB/T31832-2015;电力工程电缆设计标准GB50217-2018:剩余电流动作保护装置安装和运行GB/T13955-2017;建筑物防雷设计规范GB50057-2010;城市夜景照明设计标准JGJTI6

5、3-2008;道路照明灯杆技术条件CJ/T527-2018;城市道路照明工程施工及验收规程CJJ89-2012:电气装置安装工程接地装置施工及验收规范GB50169-2016o为避免重复建设开挖路面,兼顾考虑景观照明、广告照明和交通管理系统的布线需求,设计道路路灯线路方向各新建一条4孔的路灯管道。新建的路灯管道接入市政路灯管网,便于以后统一控制。路灯供电主干线采用YJV-0.6/IKV交联聚乙烯铜芯电缆穿HOPVC-U管埋地敷设(PVC管中预留8#铁丝,便于穿线),采用BVV-3X2.5电缆作分支线。在每盏路灯旁设置接线手孔,电缆的连接在手孔内进行,采用穿刺线夹分线方式,由分支线将电能输送至光

6、源。在保护管内不得有电缆接头。电缆的弯曲必须满足电缆允许弯曲半径要求。在每一接线头处的电缆应留有1.5m长的余量。四孔及以下管道采用400X400检查井,四六孔过街管道采用600X600检查井,检查井雨水采用自然渗漏方式。六孔以上管道采用800X800检查井,井内雨水采用PVC50的排水管道按0.5%坡度就近接入雨水系统。路灯管线在道路交叉口横穿车行道,车行道下设置的过街路灯管孔采用BWFRPTo0/2电缆保护管(环刚度不小于8KN/M2),加混凝土包封。布置在人行道下的路灯管道管顶覆土不小于0.5m,布置在绿化带及车行道下的路灯管道管顶覆土不小于0.7m,七、节能措施箱变内选用SGlO节能型

7、变压器。照明采用LED光源,光能利用率高。在满足标准规范对照度、均匀度等要求的前提下,通过合理选择灯杆高度、灯杆间距、光源功率来实现功率密度满足规范要求,以响应国家对节能的要求。通过配置照明智能控制系统,可以使路灯依环境亮度、时间、或按具体需求进行自动开启、关闭,从而实现路灯系统高效运行。1.ED路灯要求配置单灯变功率模块,在正常时段使光源运行在额定功率,在深本工程灯杆要求采用优质钢材,灯杆壁厚不小于4mm,配电门采用防盗形式。灯杆内外表面经过热浸镀锌处理,外表面增加耐候处理。灯杆颜色由建设单位或照明管理部门确定。灯杆在安装过程中必须采用尼龙吊装带吊装,防止破坏外表。五、光源及灯具的选择1.E

8、D路灯为近年来国家大力推广的绿色照明光源,具有高光效、长寿命、低能耗的优点。本次设计光源主要采用LED路灯,随灯配LED驱动电源等附件。灯具选择要求采用重量轻、强度高的半截光型灯具,照明灯具防护等级要求不低于IP65,外壳耐腐蚀性能II类,防触电等级I类。本工程要求LED路灯光效不小于IlOlm/W。光源色温选择35004000K,单灯功率因数不小于0.9,平均寿命不小于30000h.光源显色指数不小于75,同类光源的色品容差不大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不超过0.012o灯具投光效果为矩形光斑。灯具效率不低于85%,散热好。在标称工作状态下,灯具连续燃点3000小

9、时,光源光通量维持率不小于96%,连续燃点6000小时,光源光通维持率不小于92机灯具要求采用高效反射器及高光透灯罩,灯具的机械振动测试结果应满足国家相关要求,灯具型式应便于维护和替换。LED电源模组及灯具的无线电骚扰特性应符合相关国家标准。灯具的外观、颜色在满足功能性的前提下尽量与环境相协调,可采用具有一定装饰性灯具。道路照明灯杆采用喷塑热浸锌圆锥型钢管,其热镀锌层厚度270m,锥度12/1000,外喷C-4灰色哑光漆,壁厚不小于4mm,其焊接质量应符合有关规范要求;灯杆下部设接线孔,每个灯杆接线孔内各灯具分支出线加装带30mA漏电保护和隔离功能的微型断路器,16OW及以下光源配4A微断,1

10、6OW至300W光源配6A微断。六、照明管线敷设道路照明供电管线主要布置在人行道地面下,在满足道路照明需要的基础上,电气设施底部应与地面牢牢固定,电气设施的基座或连接件应能将设备承受的地震作用全部传递到建筑电气上。电,设施的支、吊架应具有足够的刚度和承载力,支、吊架与建筑电气应有可靠的连接和锚固,抗震支、吊架与钢筋混凝土电气应采用锚栓连接。管道和设备与建筑电气的连接,应能允许二者间有一定的相对变位。配电箱(柜)、设备机柜内的元器件之间采用软连接,接线处应做防震处理。配电箱(柜)、设备机柜内的元器件和面上的仪表应与柜体组装牢固。电气线管引入构筑物时,在进口处应采用挠性线管或其他抗震措施:当接线井

11、贴邻构筑物设置时,缆线应在井中留有余量。穿墙套管与引入管之间的间隙应采用柔性防腐、防水材料密封。与设备连接的导体应采用柔性导体,并留有位移的空间和余量。电缆桥架、电缆槽盒内敷设的缆线在引进、引出和转弯处,应在长度上留有余量。管道穿过隔震层或抗震缝时,应采用柔性连接、设置伸缩节或其他方式,并在隔震层、抗震缝两侧设置抗震支撑点。金属导管、刚性塑料导管、电缆梯架或电缆槽盒使用吊架敷设时,应安装横向防晃吊架。当金属导管、刚性塑料导管、电缆梯架或电缆槽盒穿越防火分区时,其缝隙应采用柔性防火封堵材料封堵,并应在贯穿部位附近设置抗震支架。金属导管、刚性塑料导管的直线段部分每隔30In应设置伸缩节。配电装置至

12、用电设备间采用金属导管、刚性塑料导管、电缆梯架或电缆盒敷设时,进出口处的线管应转为挠性线管过渡。十、其他注意事项1、按建设单位要求,本工程庭院灯外形款式由建设单位自主选择(从整体景观风格考虑,建议选择现代风格下图为参考灯型:夜使光源降功率节能运行。(24OW降为180W,30W降为20W)采取箱变集中补偿的方式,将系统功率因数提高到095以上。在提供充足照明的前提下,有效节省电能。路灯采用三相供电,灯具接线顺序采用LI、L2、L3,LbL2、L3的三相跳接的形式,并尽量使三相负荷平衡。八、照明系统安全及防雷接地工程中电缆芯线的连接必须安全可靠,并应做好绝缘防水保护,在保护管内不得有电缆接头。电

13、缆的弯曲必须满足电缆允许弯曲半径要求。在每一接线头处的电缆应留有1.5m长的余量。道路照明供电线路的检查井井盖、照明灯杆的检修门及路灯户外配电箱,均应设置需使用专用工具开启的闭锁装置。接地采用TN-S系统,使用YJV-0.6/1KV五芯电缆中的一芯作专用PE线,沿路灯线路全线敷设。同时沿路灯管线埋设40x4热镀锌扁钢,作为重复接地保护措施。道路照明系统的所有电气设备外壳及金属构件均通过专用PE线接地,PE线与基础混凝土内的钢筋和箱变接地装置相连,形成可靠的接地系统。在照明线路首、末端、分支处及每根灯杆作重复接地,重复接地采用50X50X5热镀锌角钢,角钢长2.5m,埋深为0.8m,在灯杆基础处

14、通过DlO热镀锌圆钢与灯杆基础焊接相连。系统接地电阻值不大于4欧。本工程路灯灯杆较高,供货商需提供配套防雷装置。九、机电抗震本工程抗震设防烈度为6度,电气安装工程需采取如下抗震措施:应对重力不小于L8kN的电气设备、内径不小于60mm的电气配管及重力不小于150Nm的电缆桥架、电缆槽盒、母线槽进行抗震设防。十一、主要设备材料表照明工程序号名称单位数量1单臂LED路灯(高15米)(240WLED)(含单灯变功率模块、无线通讯模块、专用电源、防雷装置等)套212单臂LED路灯(高15米)(300WLED)(含单灯变功率模块、无线通讯模块、专用电源、防雷装置等)套63LED庭院灯(高4.5米)(30

15、WLED)套604半高杆LED路灯.(高16米)(4x300WLED)(含专用电源、防雷装置等)套35路灯基础(含预埋件)个906接地装置(50x50x5热镀锌角钢,L=2.5米)个907接线手孔400*400个308接线手孔600*600个29接线手孔800*800个010绝缘防水穿刺式线夹个30011eiiopvc-u双壁波纹管M380012BWFRPTO0/2电力保护管(碎包封)M10013450PVC电线管M14001440x4热镀锌扁钢M160015YJV-O.6/1川-5乂16铜芯电缆M100016YJV-O.6lKV-5xlO铜芯电缆M100017BVV-O.45/0.75KV-3x2.5铜芯电线M180018挖方立方米120019填方立方米720注:单灯控制器必须与一期工程的路灯集中控制器相互兼容。供货商在入围后,提供几款类似灯型供建设单位选择。无论建设单位选择何种灯型,庭院灯供货商均需采取措施确保人行道路面照度。2、本道路设计路灯若与相接道路路灯有冲突,则应协商调
