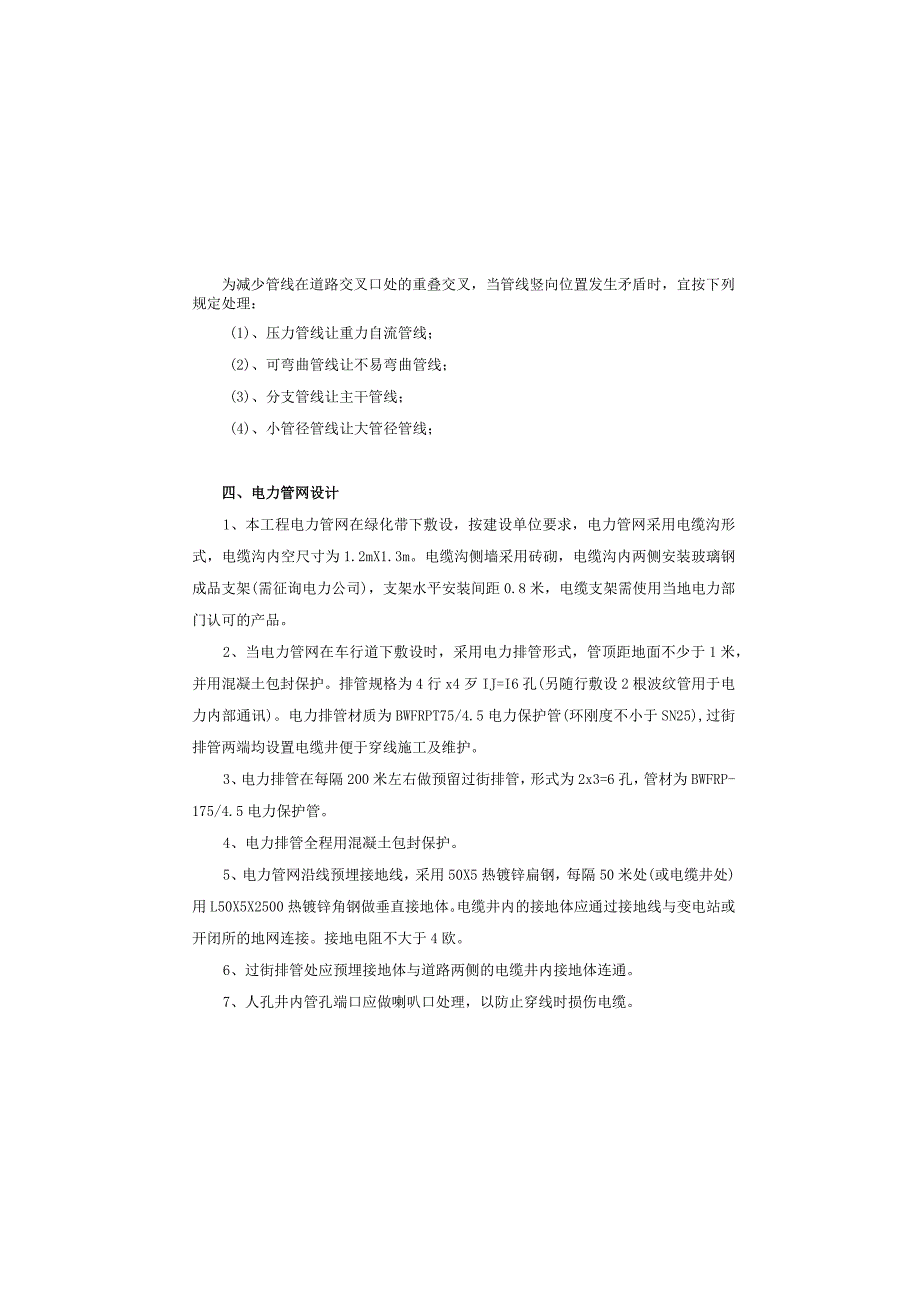

1、为减少管线在道路交叉口处的重叠交叉,当管线竖向位置发生矛盾时,宜按下列规定处理:(1)、压力管线让重力自流管线;(2)、可弯曲管线让不易弯曲管线;(3)、分支管线让主干管线;(4)、小管径管线让大管径管线;四、电力管网设计1、本工程电力管网在绿化带下敷设,按建设单位要求,电力管网采用电缆沟形式,电缆沟内空尺寸为1.2mX1.3m。电缆沟侧墙采用砖砌,电缆沟内两侧安装玻璃钢成品支架(需征询电力公司),支架水平安装间距0.8米,电缆支架需使用当地电力部门认可的产品。2、当电力管网在车行道下敷设时,采用电力排管形式,管顶距地面不少于1米,并用混凝土包封保护。排管规格为4行x4歹IJ=I6孔(另随行敷

2、设2根波纹管用于电力内部通讯)。电力排管材质为BWFRPT75/4.5电力保护管(环刚度不小于SN25),过街排管两端均设置电缆井便于穿线施工及维护。3、电力排管在每隔200米左右做预留过街排管,形式为2x3=6孔,管材为BWFRP-175/4.5电力保护管。4、电力排管全程用混凝土包封保护。5、电力管网沿线预埋接地线,采用50X5热镀锌扁钢,每隔50米处(或电缆井处)用L50X5X2500热镀锌角钢做垂直接地体。电缆井内的接地体应通过接地线与变电站或开闭所的地网连接。接地电阻不大于4欧。6、过街排管处应预埋接地体与道路两侧的电缆井内接地体连通。7、人孔井内管孔端口应做喇叭口处理,以防止穿线时

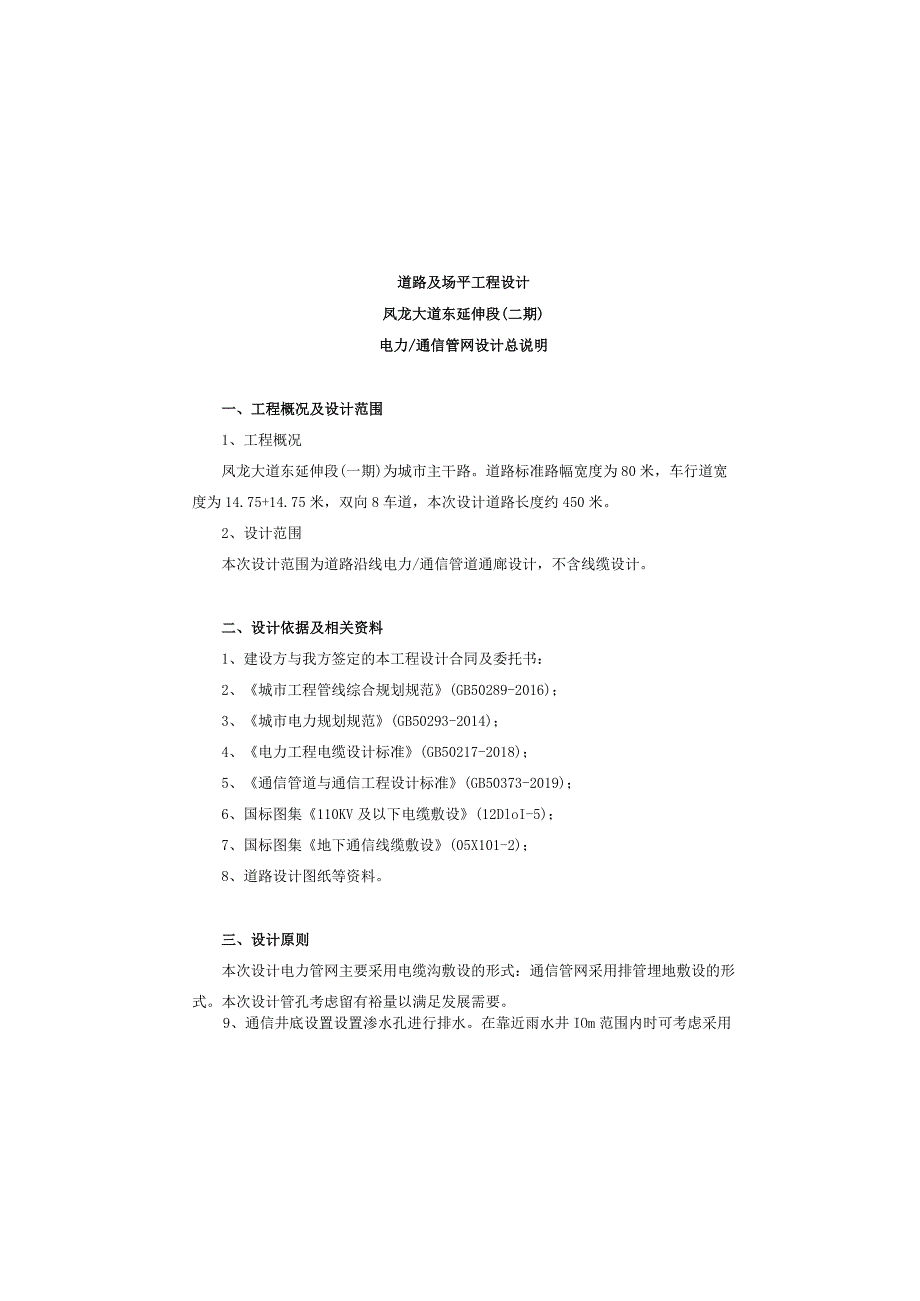

3、损伤电缆。道路及场平工程设计凤龙大道东延伸段(二期)电力/通信管网设计总说明一、工程概况及设计范围1、工程概况凤龙大道东延伸段(一期)为城市主干路。道路标准路幅宽度为80米,车行道宽度为14.75+14.75米,双向8车道,本次设计道路长度约450米。2、设计范围本次设计范围为道路沿线电力/通信管道通廊设计,不含线缆设计。二、设计依据及相关资料1、建设方与我方签定的本工程设计合同及委托书:2、城市工程管线综合规划规范(GB50289-2016);3、城市电力规划规范(GB50293-2014);4、电力工程电缆设计标准(GB50217-2018);5、通信管道与通信工程设计标准(GB50373

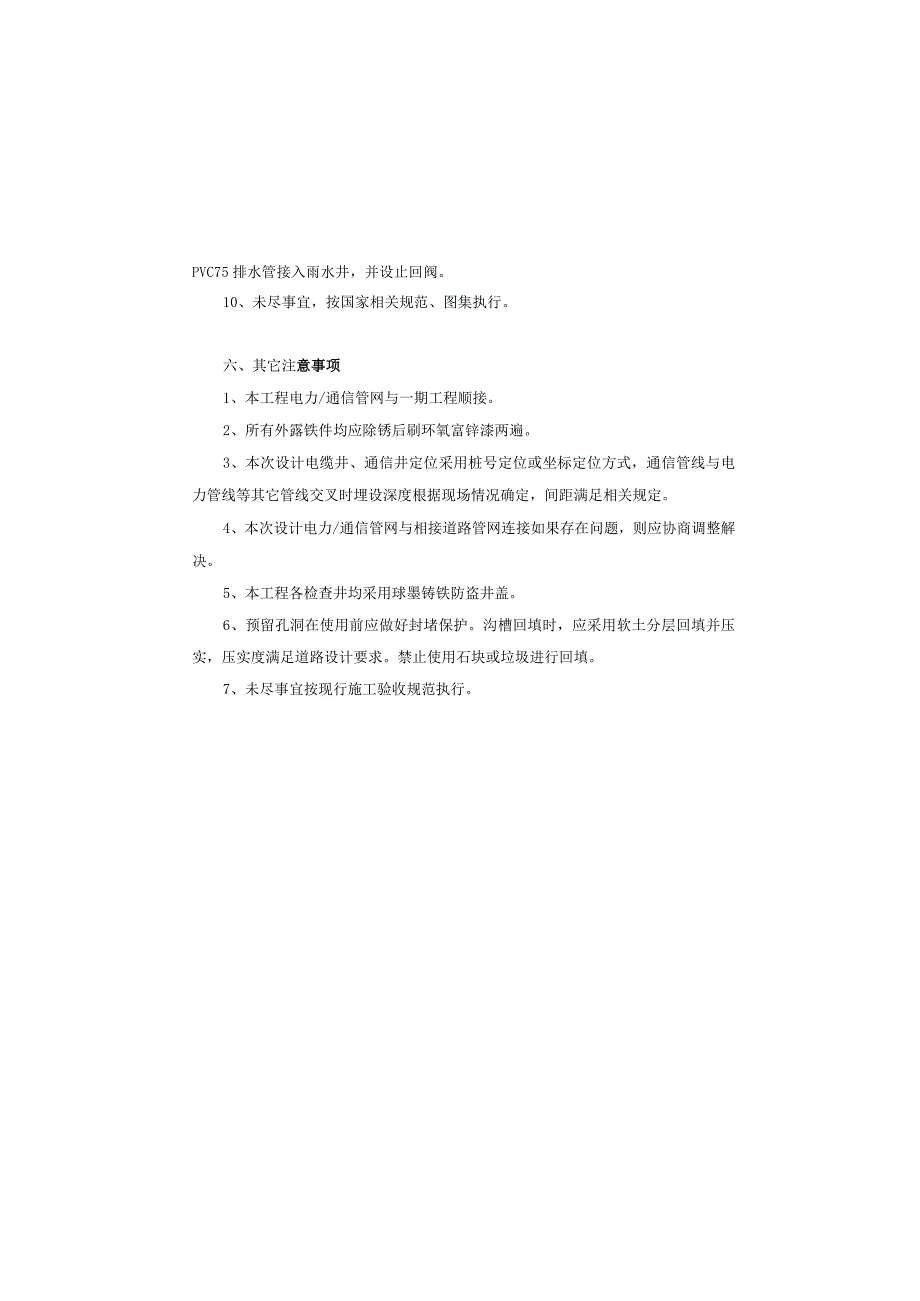

4、-2019);6、国标图集110KV及以下电缆敷设(12DloI-5);7、国标图集地下通信线缆敷设(05X101-2);8、道路设计图纸等资料。三、设计原则本次设计电力管网主要采用电缆沟敷设的形式:通信管网采用排管埋地敷设的形式。本次设计管孔考虑留有裕量以满足发展需要。9、通信井底设置设置渗水孔进行排水。在靠近雨水井IOm范围内时可考虑采用PVC75排水管接入雨水井,并设止回阀。10、未尽事宜,按国家相关规范、图集执行。六、其它注意事项1、本工程电力/通信管网与一期工程顺接。2、所有外露铁件均应除锈后刷环氧富锌漆两遍。3、本次设计电缆井、通信井定位采用桩号定位或坐标定位方式,通信管线与电力管

5、线等其它管线交叉时埋设深度根据现场情况确定,间距满足相关规定。4、本次设计电力/通信管网与相接道路管网连接如果存在问题,则应协商调整解决。5、本工程各检查井均采用球墨铸铁防盗井盖。6、预留孔洞在使用前应做好封堵保护。沟槽回填时,应采用软土分层回填并压实,压实度满足道路设计要求。禁止使用石块或垃圾进行回填。7、未尽事宜按现行施工验收规范执行。8、除图中设计电缆井外,如遇下述情况宜设置工作井:(1)电缆分支、接头处(2)管路方向改变较大或电缆从排管转入直埋处(3)管路坡度较大且需防止电缆滑落的必要加强固定处9、本工程所设电缆井结构形式均为混凝土,做法参见图集07SDlol-8。10、电缆井底设置渗

6、水孔进行排水。在靠近雨水井IOnl范围内时可考虑采用PVC75排水管接入雨水井,并设止回阀。11、本工程电缆并应根据现场情况采取相应的防水措施。12、未尽事宜,按国家相关规范、图集执行。五、通信管网设计1、本次设计通信管网采用排管埋地敷设,设置18根通信管道。敷设要求为:管孔排列平齐,间隔均匀。排管全程采用钢筋混凝土包封保护,做法见图集05X101-2第28页。2、本次设计通信排管管材选用1IOPVC-U双壁波纹管及SVFY32x7七孔蜂窝管(环刚度不小于SN8),排管形式为3行x6歹J=18孔(6波纹管+12蜂窝管)。过街排管形式为2x4=8孔(4波纹管+4蜂窝管)或2x3=6孔(3波纹管+

7、3蜂窝管)。3、本次设计间隔50米左右设置通信井,便于穿线施工及线路维护。4、通信管道埋深:管顶距地面不少于0.7米(人行道下)或不少于0.9米(车行道下)。5、人孔井内管孔端口应做喇叭口处理,以防止穿线时损伤电缆。6、本次设计通信井做法见图集05X101-2,结构形式为混凝土。7、本工程通信并应根据现场情况采取相应的防水措施。8、排管埋设时应设置坡度,并避免向下形成1型弯曲,以免积水。七、主要设备材料表电力管网工程序号名称单位数量11.2m*1.3m砖砌电缆沟(含盖板、支架等)M4802电缆沟T接井(含盖板、支架等)个33电缆沟转接井(含盖板、支架等)个24电力浅井(含盖板、支架等)个251

8、6孔BwFRPT75/4.5电力保护管(碎包封)(含2根波纹管)M5066孔BWFRPT75/4.5电力保护管(砂包封)(含1根波纹管)M907热镀锌接地扁钢(-50X5)M13008接地极(50x6x2500镀锌角钢)个229PVC75排水管M11010挖方立方米200011填方立方米1000通信管网工程序号名称单位数量118孔通信排管(7波+11蜂)(险包封)M62026孔通信排管(4波+2峰)(碎包封)M603宜通人孔井(混凝土)图集05X101-2个84三通人孔井(混凝土)图集05X101-2个35四通人孔井(混凝土)图集05X101-2个06PVC75排水管M1207挖方立方米12508填方立方米750注:电力/通信管网工程在实施前,应充分咨询当地电力/通信主管部门意见。
