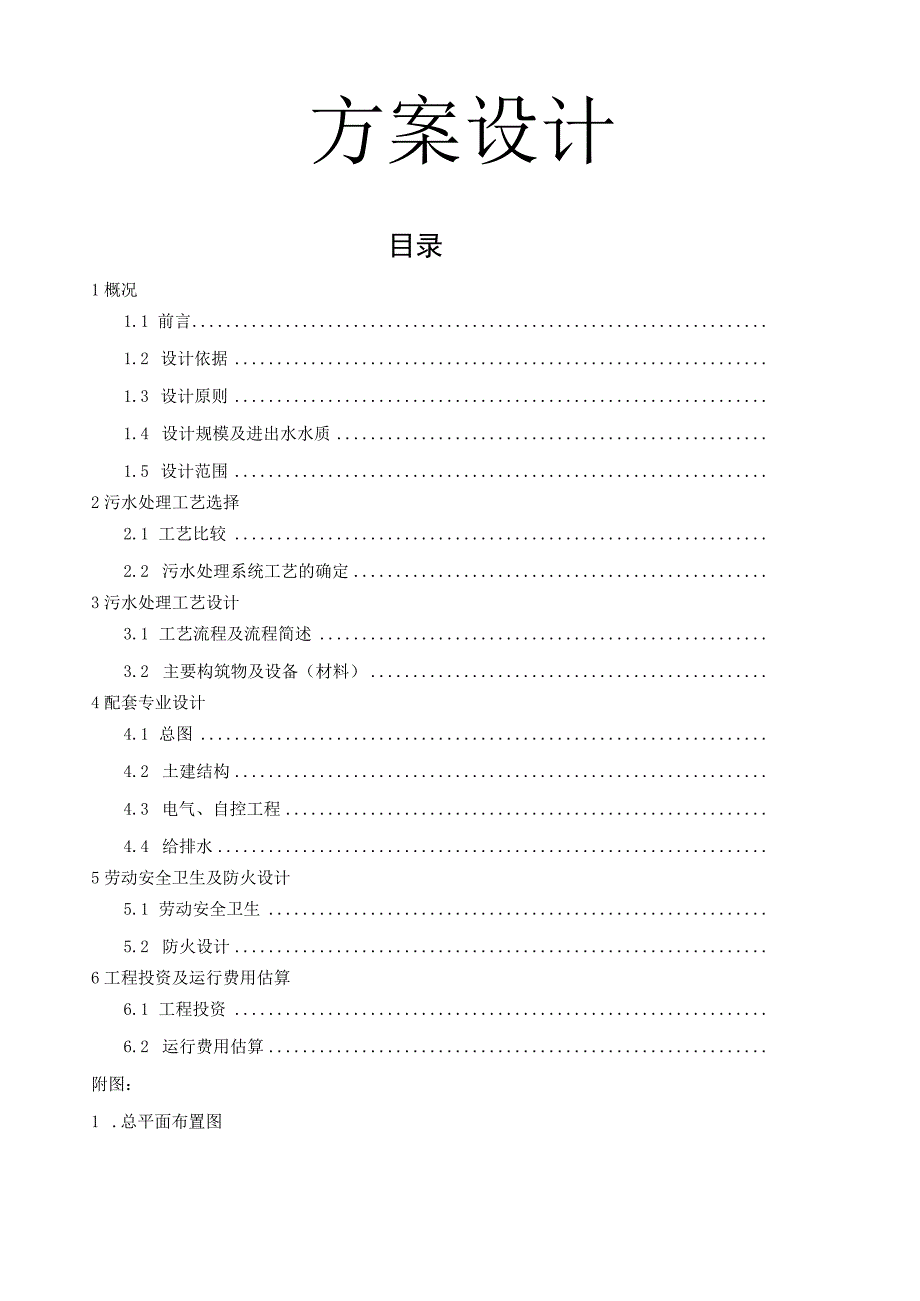

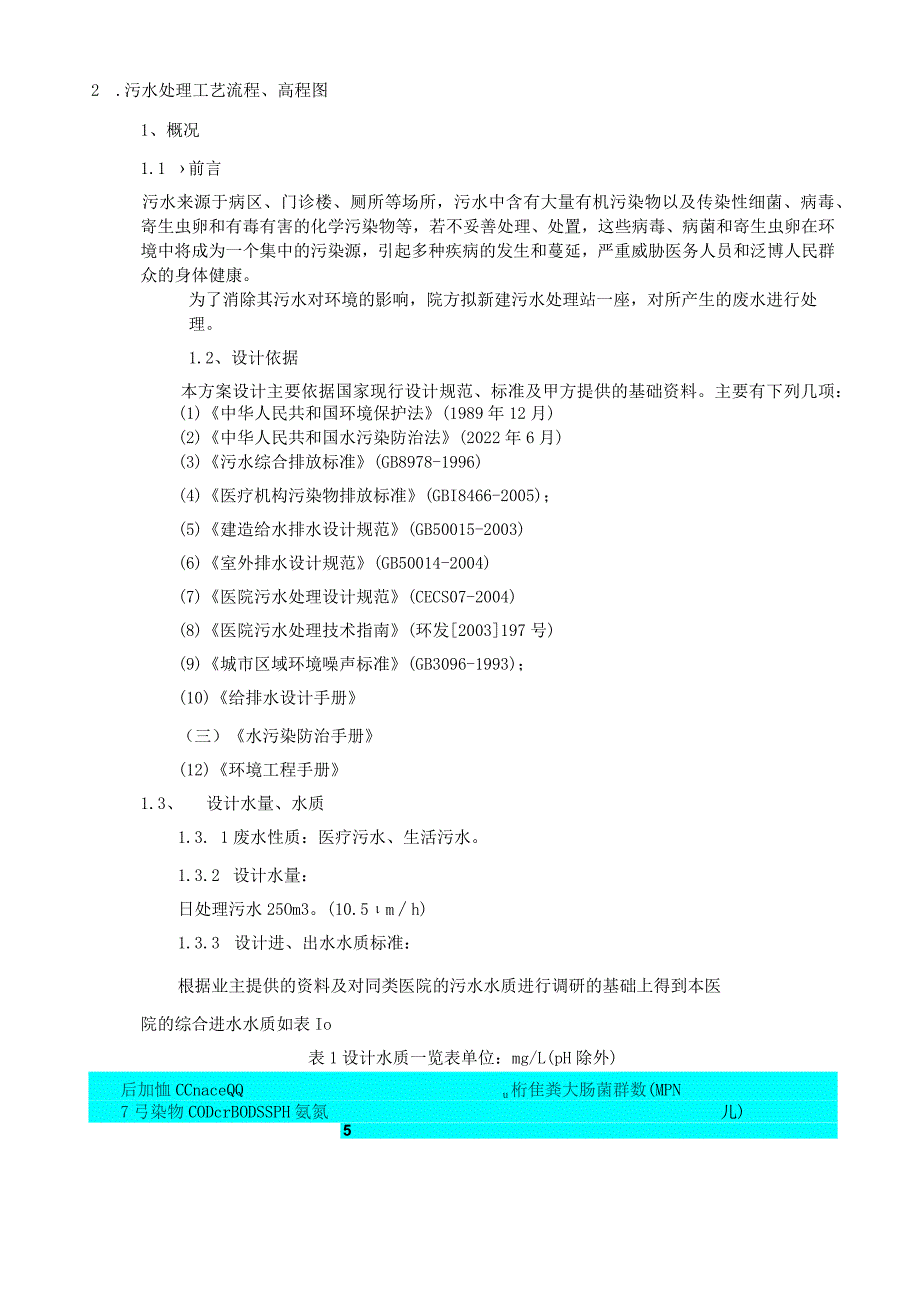

1、方案设计目录1概况1.1 前言1.2 设计依据1.3 设计原则1.4 设计规模及进出水水质1.5 设计范围2污水处理工艺选择2.1 工艺比较2.2 污水处理系统工艺的确定3污水处理工艺设计3.1 工艺流程及流程简述3.2 主要构筑物及设备（材料）4配套专业设计4.1 总图4.2 土建结构4.3 电气、自控工程4.4 给排水5劳动安全卫生及防火设计5.1 劳动安全卫生5.2 防火设计6工程投资及运行费用估算6.1 工程投资6.2 运行费用估算附图：1 .总平面布置图2 .污水处理工艺流程、高程图1、概况1.1 前言污水来源于病区、门诊楼、厕所等场所，污水中含有大量有机污染物以及传染性细菌、病毒、
2、寄生虫卵和有毒有害的化学污染物等，若不妥善处理、处置，这些病毒、病菌和寄生虫卵在环境中将成为一个集中的污染源，引起多种疾病的发生和蔓延，严重威胁医务人员和泛博人民群众的身体健康。为了消除其污水对环境的影响，院方拟新建污水处理站一座，对所产生的废水进行处理。1.2、设计依据本方案设计主要依据国家现行设计规范、标准及甲方提供的基础资料。主要有下列几项：(1)中华人民共和国环境保护法(1989年12月)(2)中华人民共和国水污染防治法(2022年6月)(3)污水综合排放标准(GB8978-1996)(4)医疗机构污染物排放标准(GBI8466-2005)；(5)建造给水排水设计规范(GB50015-
3、2003)(6)室外排水设计规范(GB50014-2004)(7)医院污水处理设计规范(CECS07-2004)(8)医院污水处理技术指南(环发2003197号)(9)城市区域环境噪声标准(GB3096-1993)；(10)给排水设计手册（三）水污染防治手册(12)环境工程手册1.3、 设计水量、水质1.3. 1废水性质：医疗污水、生活污水。1.3.2 设计水量：日处理污水25Om3。(10.5mh)1.3.3 设计进、出水水质标准：根据业主提供的资料及对同类医院的污水水质进行调研的基础上得到本医院的综合进水水质如表Io表1设计水质一览表单位：mg/L(pH除外)后加恤CCnaceQQu桁隹粪

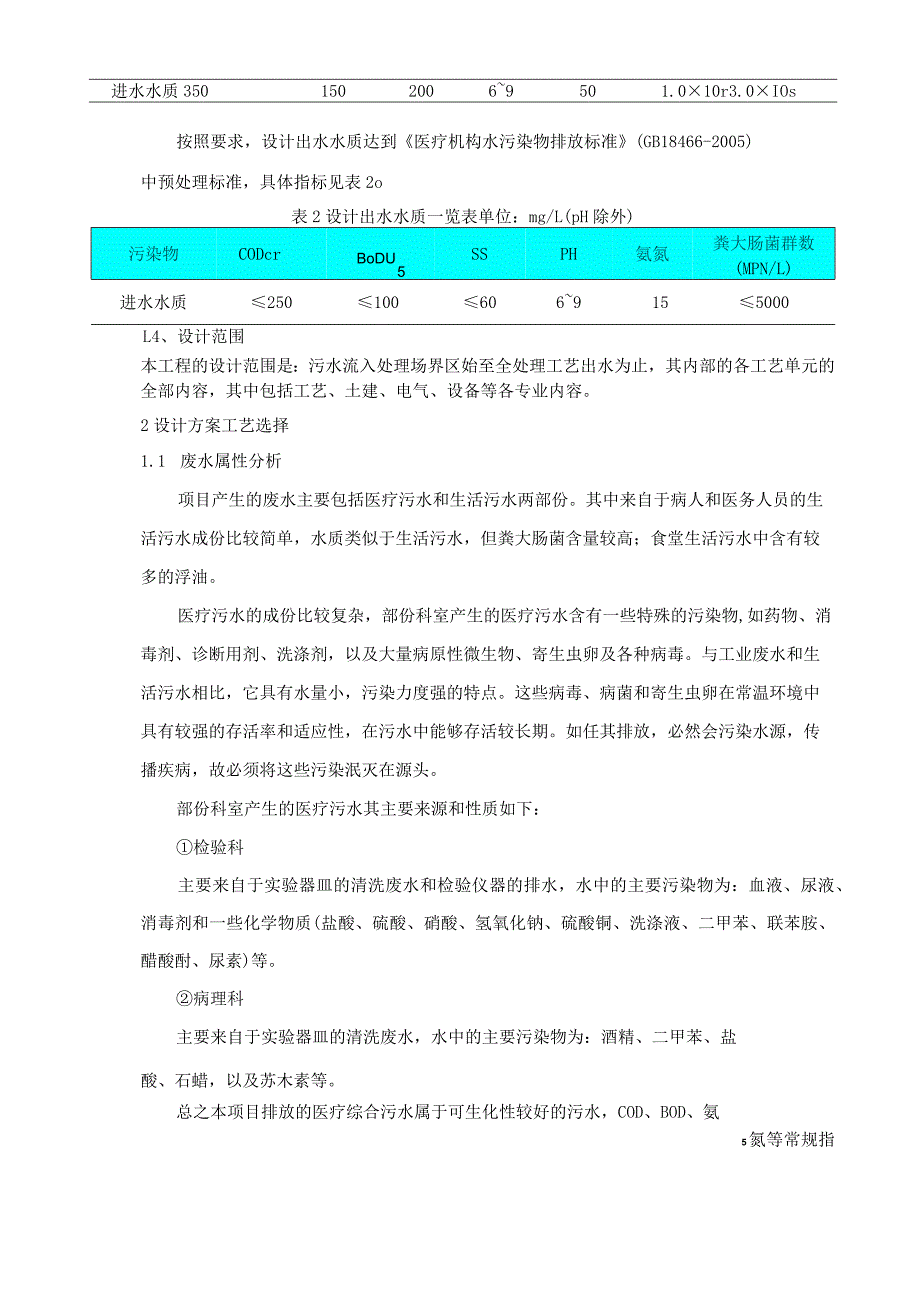

4、大肠菌群数(MPN7弓染物CODcrBODSSPH氨氮儿)5进水水质35015020069501.010r3.0IOs按照要求，设计出水水质达到医疗机构水污染物排放标准(GB18466-2005)中预处理标准，具体指标见表2o表2设计出水水质一览表单位：mg/L(pH除外)污染物CODcrBoDU5SSPH氨氮粪大肠菌群数(MPN/L)进水水质2501006069155000L4、设计范围本工程的设计范围是：污水流入处理场界区始至全处理工艺出水为止，其内部的各工艺单元的全部内容，其中包括工艺、土建、电气、设备等各专业内容。2设计方案工艺选择1.1 废水属性分析项目产生的废水主要包括医疗污水和生
5、活污水两部份。其中来自于病人和医务人员的生活污水成份比较简单，水质类似于生活污水，但粪大肠菌含量较高；食堂生活污水中含有较多的浮油。医疗污水的成份比较复杂，部份科室产生的医疗污水含有一些特殊的污染物,如药物、消毒剂、诊断用剂、洗涤剂，以及大量病原性微生物、寄生虫卵及各种病毒。与工业废水和生活污水相比，它具有水量小，污染力度强的特点。这些病毒、病菌和寄生虫卵在常温环境中具有较强的存活率和适应性，在污水中能够存活较长期。如任其排放，必然会污染水源，传播疾病，故必须将这些污染泯灭在源头。部份科室产生的医疗污水其主要来源和性质如下：检验科主要来自于实验器皿的清洗废水和检验仪器的排水，水中的主要污染物为
6、：血液、尿液、消毒剂和一些化学物质(盐酸、硫酸、硝酸、氢氧化钠、硫酸铜、洗涤液、二甲苯、联苯胺、醋酸酎、尿素)等。病理科主要来自于实验器皿的清洗废水，水中的主要污染物为：酒精、二甲苯、盐酸、石蜡，以及苏木素等。总之本项目排放的医疗综合污水属于可生化性较好的污水，COD、BOD、氨5氮等常规指标普通相对较低，但有些废水含有粪大肠菌群、化学物质等。1.2 基本处理工艺根据医疗机构污染物排放标准(GBI8466-2005)、医院污水处理设计规范(CECSO7-2004)和医院污水处理技术指南等国家对于医疗污水的技术、规范、标准的一系列要求。医疗污水的处理，必须综合考虑污水中细菌、病毒的种类和数量，污
7、水的理化指标和毒理指标，以及污水的排向和受纳水体对水质的具体条件所要求的处理效果，来确定具体的处理工艺及其排放水质。针对类似综合医院医疗综合废水的性质及目前国内处理类似废水的处理工艺并结合我司的实际工程案例，决定采用“物化+消毒”相结合的处理工艺方法，能够使处理后的污水合格达标排放。预处理工艺段：本项目的医疗污水来源中，含油的食堂生活污水在进入本污水处理站前需进行相应的预处理，考虑采用隔油池除油的设计。生化处理工艺段：A/0生化池为本污水处理工艺主体，其工艺原理是在A段和()段反应池内均设置曝气管和填料，污水经过缺氧/好氧过程与长满生物膜的填料相接触，在生物膜的作用下，使污水达到净化。消毒处理
8、工艺段：医院污水经生化处理后，除部份细菌随污泥沉淀下来外，大部份大肠杆菌、便链球菌等致病菌仍然存在污水中，必须进行消毒处理。医疗污水消毒有液氯、次氯酸钠、二氧化氯、臭氧等多种消毒方法。本设计采用二氧化氯对污水进行消毒，二氧化氯具有杀菌效果好、效率高、运行稳定、安全、投加简单等优点。具体如下：ClO可以杀灭一切微生物，包括细菌繁殖体、细胞芽泡、真菌、分枝杆菌和2病毒等。它能有效地破坏水中的微量有机污染物，如苯并花蔺醍、氯仿、四氯化碳、酚、氯酚、鼠化物、硫化氢及有机硫化物等。能很好地氧化水中一些还原状态的金属离子如Fe八Mnz-Ni?.等。受PH影响小，对藻类有杀灭作用，还能降低水溶液的色度、浊度
9、和异味，其效果是次氯酸钠的5倍。在污水处理中不形成显著的有机卤化物，是医院污水处理的理想选择。同时，二氧化氯对病毒消毒效果比臭氧和液氯更有效，与污水反应快，接触池可占地省，大大节省投资。1.3 、工艺流程图沉淀池接触氧化池调节池隔油池机械格栅污水泵消毒剂还原剂脱氯池接触消毒池污水达标排放消毒剂污泥消化池污泥定期抽吸外运污水污泥图1污水处理流程框图1.4 、流程简述医院排放的经化粪池处理后的污水和其它污水混合后首先经过机械格栅自动清除污水中含有的大颗粒固体物，保证后处理装置的稳定运行。出水自流到隔油池去除污水表面的浮油，经隔油后的污水自流到调节池内，充分调节污水的水量、水质，缓冲因水质水量不均匀
10、变化对处理系统造成负荷冲击，池内设潜水搅拌机装置，防止污泥沉淀，并促进污水的混合匀质，池内设污水提升泵，将污水提升至主体处理单元。调节池出水用提升泵提升进入生化池，废水在细菌和微生物的作用下，去除BODG部份磷酸盐和氨氮等。生化池出水自流进入沉淀池进行泥水分离，沉淀池上清液自流进入清水池后达标排放。沉淀池出水进入接触消毒池内进行消毒处理，以彻底杀灭各种病原菌及大肠菌群。同时为保证余氯指标不超标，特意在接触消毒池末端设置还原剂投加装置进行脱氯处理，可依据实际情况进行调整控制。污泥消化池主要为提供一定容积来容纳沉淀污泥，同时加入消毒剂防止二次污染；上清液回流至调节池，污泥定期进行抽吸外运处理。3.
11、 2主要构筑物及设备设计参数说明(1)进水渠及机械格栅主要设计参数：进水渠尺寸：1.5m0.5m1.5m数量：1座主要设备及参数：3.1 格栅服务区域：格栅渠内数量：1台型号：HGC-500渠深：2.Om栅隙：5廊格栅人工清除污水中含有的大颗粒固体物，保证后续处理装置稳定运行，栅隙为5mm,分离出的栅渣和院内的生活垃圾一起进行处理。(2)调节池主要设计参数：平面尺寸:5.0m4.Om4.Om数量：1座停留时间：6.5h主要设备及参数：污水泵数量：2台(1用1备)类型：离心泵单台流量：Q=12.0m3h扬程：H=Iom机电功率：N=LIKwO潜水搅拌机数量：2台型号：QJBO.85/8功率：0.
12、85kW安装形式：配套安装支架材质：碳钢防腐（3）接触氧化池该反应器是本工程出水达标的关键设施，利用填料表面生长的生物膜及反应器内的活性污泥将溶解在污水的有机污染物吸附，并通过生物代谢作用，利用水中的使高位能的有机物质经过一系列的生化反应逐渐释放能量，最终以低位能的有机物质稳定下来，达到污水无害化处理的要求。曝气采用可变微孔膜管曝气器，氧的利用率达反应器的出水自流入沉淀池进行泥水分离。本方案设计为1座二格式接触氧化池，推流式结构。（一）构筑物设计流量：Qmax=IO.5m3/h类型：钢筋混凝土结构尺寸：4.5m4m4.5m数量：1座（2格）有效容积：V=130w容积负荷：Nv=O.1.7kgB
13、0Dm3.d5停留时间：HRT=7.Oh（二）主要设备a.弹性填料设备数量：7设备规格：200mb,盘式曝气器材质：ABS橡胶氧利用率：225%设备数量：52套设备规格：65m配套：卡箍、固定装置、支架等(4)沉淀池经混凝反应后的污水进沉淀池沉淀。沉淀池采用高效斜管沉淀结构。主要设计参数平面尺寸：3.5m3.5m4.5m数量：1座表面负荷：O.8mm2.h主要设备及参数：O布水系统(含4条3.5m0.25m8mm的出水堰)数量：1套污泥泵数量：2台(1用1备)类型：离心泵型号：IS50-32-200单台流量：Q=5.5mh扬程：H=10.Om机电功率：N=0.75Kw(5)接触消毒池污水经沉淀
14、后进接触消毒池中进行消毒处理，彻底杀灭各种病原菌及大肠菌群。本系统采用二氧化氯法进行消毒。消毒池采用障板迷宫式接触消毒形式。主要设计参数：平面尺寸：2.5m3.0m2.5m数量：1座加氯量：2(30gm3污水主要设备及参数：二氧化氯发生器数量：1台有效氯量：Q=300gh功率：N=l.5Kw(6)污泥处理设施(I)污泥消化池医院污水经沉淀后污泥中含大量的细菌，若直接外排，势必造成二次污染。设计采用二氧化氯消毒处理，污泥经一定时间的消化和消毒处理后定期由环卫吸粪车定期抽吸外运。污泥消化池上清液回流入调节池内，防止二次污染产生。主要设计参数：平面尺寸：3.0m2.0m4.Om数量：1座(7)综合间功能：内设值班室、储药加药间以及配电室等。结构：地上砖混结构数量：1座平面尺寸：8.0mX5.0m3.5m主要设备：(1)加药罐及加药泵设备数量：2套设备参数：加药罐二80OmmL=100omm4配套专业设计3.2 总图：本污水处理站总占地面积约为180肝(附总平图)3.3 建造设计根据污水处理设施的功能特点，建造设计首先要满足处理工艺要求，既要实用，又要美观慷慨。3.3.1 地质概况根据业主提供的污水厂设计参照及要求，耕土层为0.30.9m,粉质黏土层为0.72.为。4. 2.2地下水对混凝
