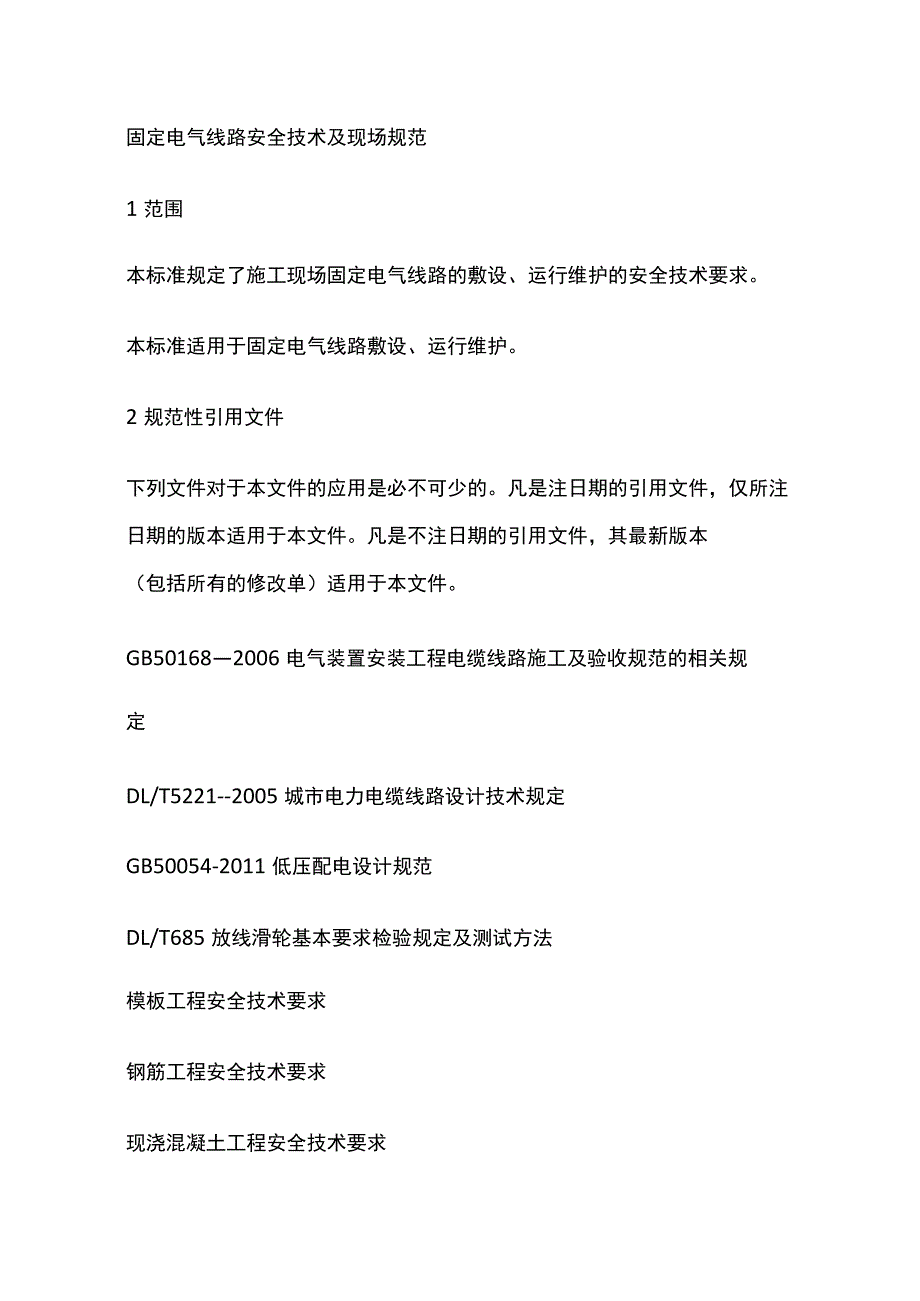

1、固定电气线路安全技术及现场规范1范围本标准规定了施工现场固定电气线路的敷设、运行维护的安全技术要求。本标准适用于固定电气线路敷设、运行维护。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB501682006电气装置安装工程电缆线路施工及验收规范的相关规定DL/T5221-2005城市电力电缆线路设计技术规定GB50054-2011低压配电设计规范DL/T685放线滑轮基本要求检验规定及测试方法模板工程安全技术要求钢筋工程安全技术要求现浇混凝土工程安全技术要求管道安装

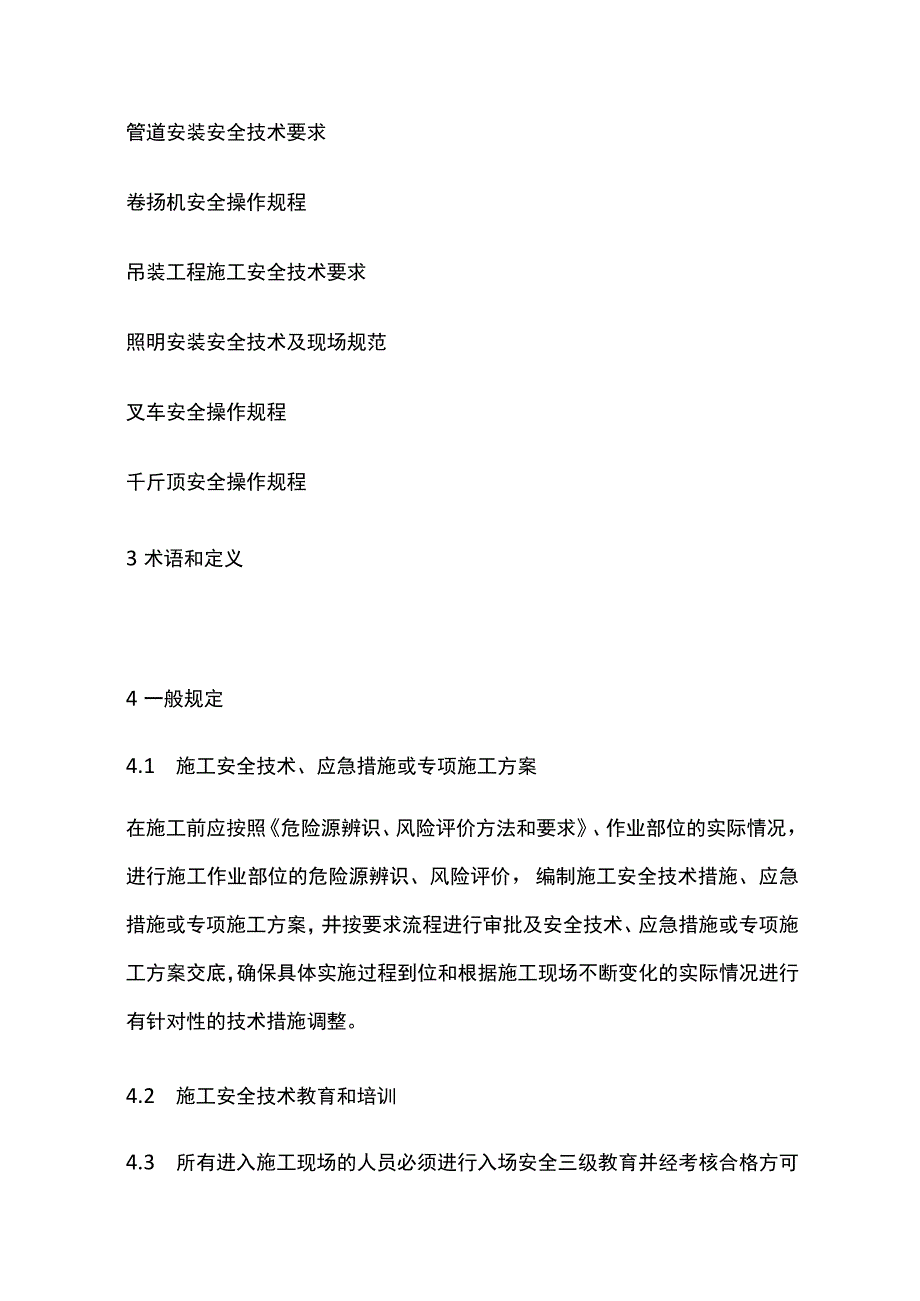

2、安全技术要求卷扬机安全操作规程吊装工程施工安全技术要求照明安装安全技术及现场规范叉车安全操作规程千斤顶安全操作规程3术语和定义4一般规定4.1 施工安全技术、应急措施或专项施工方案在施工前应按照危险源辨识、风险评价方法和要求、作业部位的实际情况，进行施工作业部位的危险源辨识、风险评价，编制施工安全技术措施、应急措施或专项施工方案，井按要求流程进行审批及安全技术、应急措施或专项施工方案交底，确保具体实施过程到位和根据施工现场不断变化的实际情况进行有针对性的技术措施调整。4.2 施工安全技术教育和培训4.3 所有进入施工现场的人员必须进行入场安全三级教育并经考核合格方可上岗，凡未经三级安全教育和安

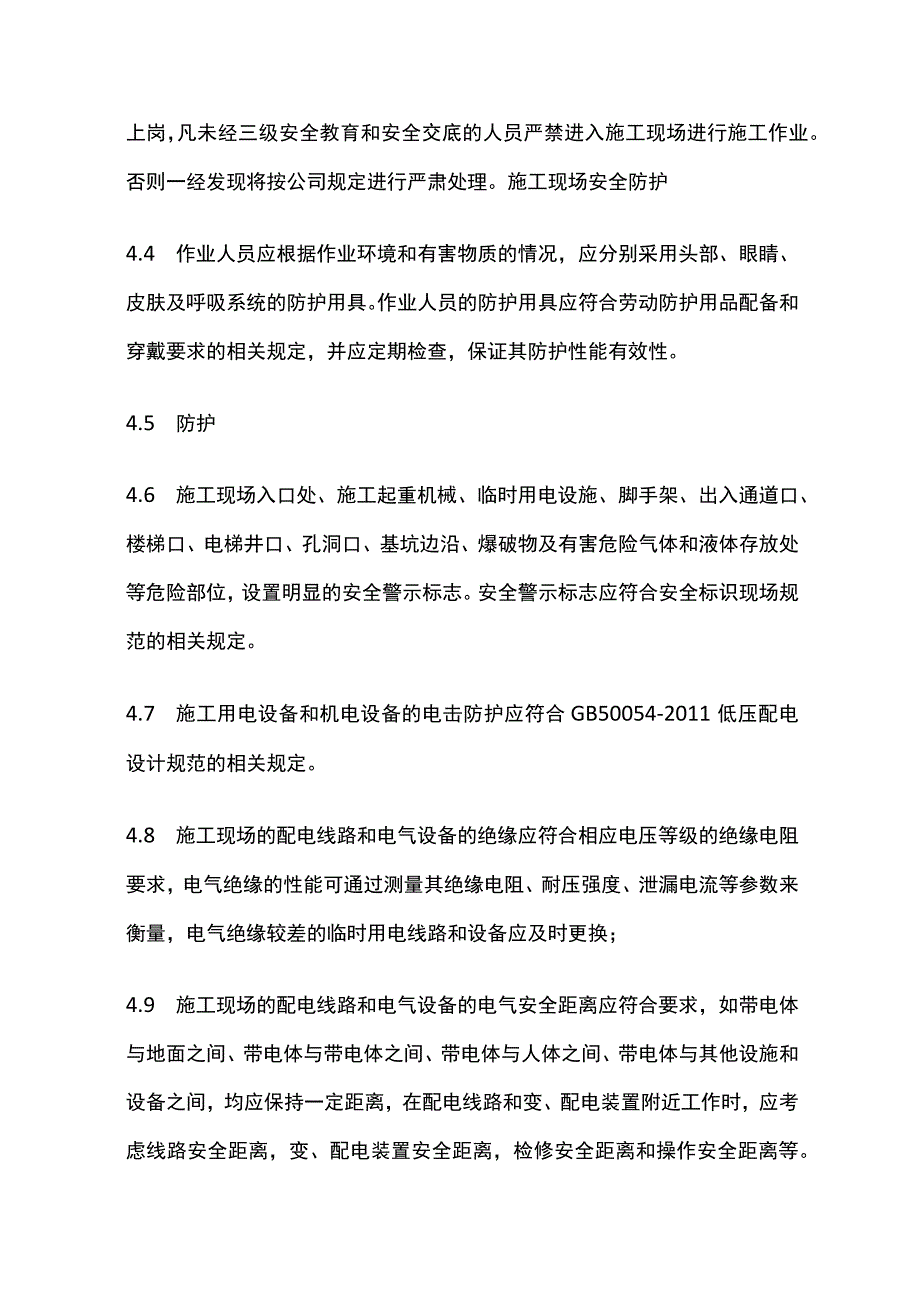

3、全交底的人员严禁进入施工现场进行施工作业。否则一经发现将按公司规定进行严肃处理。施工现场安全防护4.4 作业人员应根据作业环境和有害物质的情况，应分别采用头部、眼睛、皮肤及呼吸系统的防护用具。作业人员的防护用具应符合劳动防护用品配备和穿戴要求的相关规定，并应定期检查，保证其防护性能有效性。4.5 防护4.6 施工现场入口处、施工起重机械、临时用电设施、脚手架、出入通道口、楼梯口、电梯井口、孔洞口、基坑边沿、爆破物及有害危险气体和液体存放处等危险部位，设置明显的安全警示标志。安全警示标志应符合安全标识现场规范的相关规定。4.7 施工用电设备和机电设备的电击防护应符合GB50054-2011低压配
4、电设计规范的相关规定。4.8 施工现场的配电线路和电气设备的绝缘应符合相应电压等级的绝缘电阻要求，电气绝缘的性能可通过测量其绝缘电阻、耐压强度、泄漏电流等参数来衡量，电气绝缘较差的临时用电线路和设备应及时更换；4.9 施工现场的配电线路和电气设备的电气安全距离应符合要求，如带电体与地面之间、带电体与带电体之间、带电体与人体之间、带电体与其他设施和设备之间，均应保持一定距离，在配电线路和变、配电装置附近工作时，应考虑线路安全距离，变、配电装置安全距离，检修安全距离和操作安全距离等。4.10 施工现场的变配电设备的布置、电击防护、两级漏电保护的设置应符合低压配电设计规范GB50054-2011.J
5、GJ46-2005施工现场临时用电安全技术规范、GB13955-2005剩余电流动作保护装置安装和运行的相关规定。4.11 施工现场电气触电预防措施应符合触电事故专项应急预案等的相关规定。4.12 高空作业4.13 洞口作业的防护：各种板与墙的孔口和洞口，各种预留洞口，桩孔上口，杯形、条形基础上口，电梯井口.必须视具体情况分别设置牢固的盖板、防护栏杆、密目式安全网或其他防坠落的设施。4.14 设置防护栏杆应为设备安装临边防护所采用的主要方式，并可用绿色密目式安全网等其他防护措施。防护栏杆应由上、下两道横杆及栏杆柱构成。横杆离地高度，规定为上杆1。L2m,下杆0.5-0.6mz防护栏杆的整体构造
6、,应使栏杆上杆能承受来自任何方向的500N的外力。可按容许应力法计算其弯矩、受弯正应力,需要控制变形时，应计算挠度,并按允许计算什进行控制。4.15 在高度2m及2m以上的高空作业应搭设脚手架操作平台或可移动平台,平台的设计和操作安全技术应符合Q/SEY1040152013脚手架工程安全技术要求、Q/SEY1050062013移动平台安全操作规程的相关规定,平台在使用前及使用过程中应按平台设计和安全操作技术要求进行检查验收。4.16 进行交叉作业时，不得在同一垂直方向上下同时操作下层作业的位置，必须处于依上层高度确定的可能坠落范围半径之外。不符合此条件，中间应设置安全防护层。4.17 电气设备
7、的高空作业，除防护直接从高处坠落的危险外，还应防范可能发生因触电失控，从高处坠落的二次事故。4.18 高空作业还应符合高处作业安全作业指导书的相关要求。4.19 凡参加高处作业的人员,应每年进行一次体格检查。患有禁忌症的人员不得参加高处作业。高处作业人员必须经过相关教育培训并经考试合格。4.20 高空作业前,施工人员必须认真检查安全防护用品。高处作业时,必须正确使用安全带，安全带必须挂在主材上，严禁低挂高用。4.21 电缆桥架、支架、墙壁电缆的敷设应符合高处作业安全作业指导书的相关要求4.22 在带电体附近进行高空作业，必须在专人安全监护下进行塔上作业，同时距带电体最小安全距离必须满足表1要求
8、：表1.在带电体附近进行高空作业时距带电体最小安全距离电压等级项目IOkV及以下35kVIlOkV220kV工具、构件与带电体的距离（m）2.03.54.05.0工作人员的活动范围与带电体的距离（m）1.72.02.54.0注1:高塔作业（80m以上）应增设垂直、水平保护措施，水平作业应增设移动保护绳，垂直移动应增设有安全自锁器等防坠装置。4.23 施工现场临时用电施工现场的临时供电应符合JGJ46-2005施工现场临时用电安全技术规范的相关规定，临时用电设备均应满足TN-S系统两级漏电保护安全用电要求，有限空间的用电设备均应符合GB50054-2011低压配电设计规范第5.3条SELV系统和
9、PELV系统及FELV系统的相关要求。4.24 施工机具采购、租赁的安全防护用具、机械设备、施工机具及配件，应当具有生产（制造）许可证、产品合格证，并在进入施工现场前进行查验。施工现场的安全防护用具、机械设备、施工机具及配件必须由专人管理，定期进行检查、维修和保养，建立相应的资料档案，并按照国家有关规定及时报废。4.25 施工现场消防4.26 施工现场临时用电系统宜设置电气漏电防火系统，并加强临时用电系统的设计、安装、管理、维护力度，防止电气火灾的发生。4.27 电焊、气焊、气割是施工现场主要火灾危险源，距操作点至少5m以内及高空焊接点以下的区域不应有可燃易爆物品，进行电焊、气焊等具有火灾危险
10、的作业的人员的操作人员，必须持证上岗，操作过程应符合相应设备的安全操作规程并重点进行火灾防范。4.28 在具有火灾、爆炸危险的场所不应使用明火,因特殊情况需要使用明火作业的，应当按照规定事先办理审批手续。作业人员应当遵守消防安全规定，井采取相应的消防安全措施。4.29 施工现场的消防还应符合GB50720-2011建设工程施工现场消防安全技术规范的相关要求。4.30 施工现场电气火灾预防及应急措施应符合建筑设计防火规范GB50016-2006、爆炸和火灾危险环境电力装置设计规范GB50058、建筑施工火灾专项应急预案、变配电现场紧急情况处置方案的相关要求。4.31 焊接与切割作业4.32 进行
11、焊接和切割作业的区域应按要求进行隔离防护，并有明显的安全标志。4.33 进行焊接和切割作业人员应持证上岗，在进行焊接和切割作业前应检查、分析焊接及切割用具、防护用具、周围环境、临时用电等环节存在的不安全因素,在焊接前及时进行排除,不应带安全隐患进行作业，不应违反相关作业的操作规程，在出现意外事故时能正确应对，防止意外事故损失扩大。4.34 在协助电焊工组对管道焊口时，有必要的防护措施，以免弧光刺伤眼睛，脚站在干燥的木板或其他绝缘板上。4.35 配合焊工进行组对的人员，戴上手套和面罩，不许卷起袖子和短袖衣服工作。无关人员离开焊接地点2m以外。施焊周围最好用不透光的遮蔽物遮挡，以免弧光照射更多的人
12、。4.36 起重运输作业4.37 吊装设备前应先了解和计算被吊设备量，吊车以及钢丝绳索的安全系数，还应检查钢丝绳索线、吊具是否完好、无损伤，施工机械和施工人员是否已具备起吊条件4.38 变配电设备设施的运输吊装作业应符合机电安装安全技术要求的相关规定。4.39 作业人员安全要求4.40 垂直运输机械作业人员、起重信号工、登高架设、电工等特种作业人员应按照国家有关规定经专门的安全作业培训，取得特种作业操作资格证书，方可上岗作业。进行爆破、吊装等危险作业，应当安排专门人员进行现场安全管理，确保操作规程的遵守和安全措施的落实。4.41 作业人员按规定使用符合国家规定的劳动安全卫生条件和必要的劳动防护
13、用品，从事有职业危害作业的作业人员应在用人单位安排下定期进行健康检查，保证作业过程的安全性。4.42 作业人员在劳动过程中应严格遵守安全操作规程，对用人单位管理人员违章指挥、强令冒险作业，有权拒绝执行；对危害生命安全和身体健康的行为，有权提出批评、检举和控告。4.43 作业人员应参加用人单位组织的安全生产教育和培训I,保证具备必要的安全生产知识，熟悉有关的安全生产规章制度和安全操作规程,掌握本岗位的安全操作技能。未经安全生产教育和培训合格的从业人员,不得上岗作业。4.44 对采用新工艺、新技术、新材料或者使用新设备，应经专门的安全生产教育和技术培训，了解、掌握其安全技术特性，采取有效的安全防护
14、措施下才能进行作业。4.45 作业人员应对安全生产状况进行经常性检查；对检查中发现的安全问题，应当立即处理，不能处理的，应当及时报告项目有关负责人及时处理。4.46 作业人员应了解和意识到作业场所和工作岗位存在的危险因素、防范措施以及事故应急措施，在紧急情况下应能做出正确的判断，并能采取适当的应急措施，减小和避免事故损失和损失的进一步扩大。5电缆线路5.1 电缆的运输与贮存保管应符合GB50168-2006电气装置安装工程电缆线路施工及验收规范第3章电缆及附件的运输与贮存保管的相关安全技术规定。汽车运输电缆时，电缆应尽量放在车头前方并用钢丝绳固定。5.2 电缆盘的吊装应符合吊装工程施工安全技术
15、要求的相关规定，电缆盘和堆放应稳固，区域10米内应无明火或易燃易爆物。5.3 电缆敷设区域应有足够的照明，照明部分的设置应符合照明安装安全技术及现场规范的相关要求。5.4 电缆敷设工程中的土方开挖、电缆沟、电缆隧道、排管、顶管施工应符合土方工程安全技术要求、模板工程安全技术要求、钢筋工程安全技术要求、现浇混凝土工程安全技术要求、管道安装安全技术要求的相关规定。5.5 挖电缆沟时，应根据土质和深度情况按规定放坡，在交通道路附近或较繁华地区施工电缆沟或存在危险的区域敷设电缆时，应设置防护栏杆和标志牌，夜间可能有人经过的防护栏杆应设红色标志灯。5.6 电缆沟施工前应将地面进行清理，积水排净为防止大雨冲垮管沟两侧泥土，致土方浸泡较长时间导致出现塌方险情，可采用在电缆沟两侧铺设全长双层加厚（宽b=3M）塑料薄膜至沟底,并在塑料薄膜上部及下部位置压上粘土防风。5.7 为有效防止路面雨水流入沟槽现象，在电缆沟上部挖出疏导排水沟，疏导雨水流入雨水井。沟底较低洼点设置几处排水坑，配备多台排水泵，备好电源作好随时排水准备。5.8 电缆配管应符合GB50168-2006电气装置安装工程电缆线路施工及验收规范第4.1条电缆导管的加工的敷设设相关安全技术要求。5.9 电缆支架和电缆桥架的安装应符合GB50168-2006电气装置安装工程电缆线
