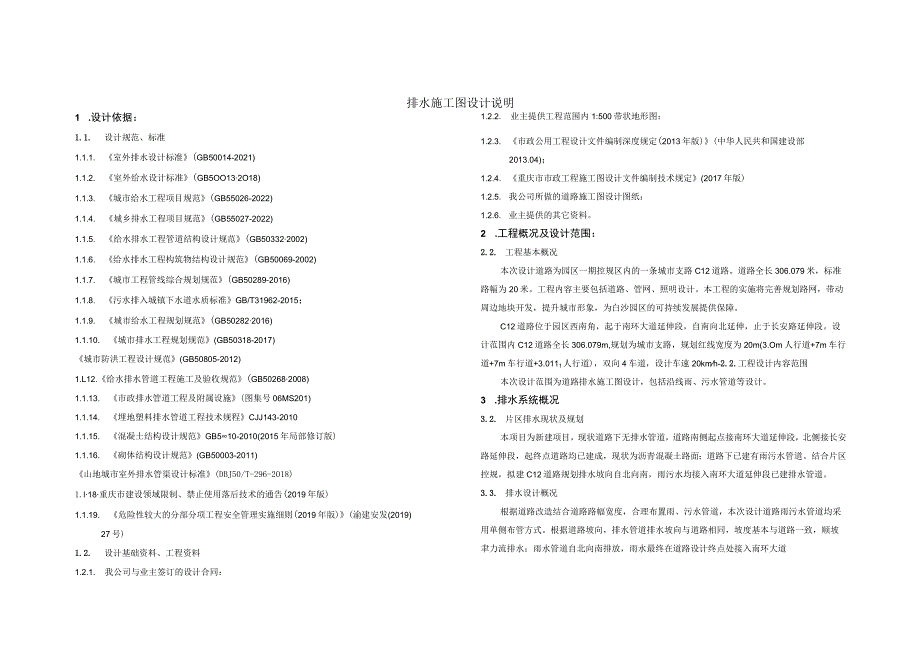

城市支路C12道路排水施工图设计说明.docx_第1页
第1页 / 共14页

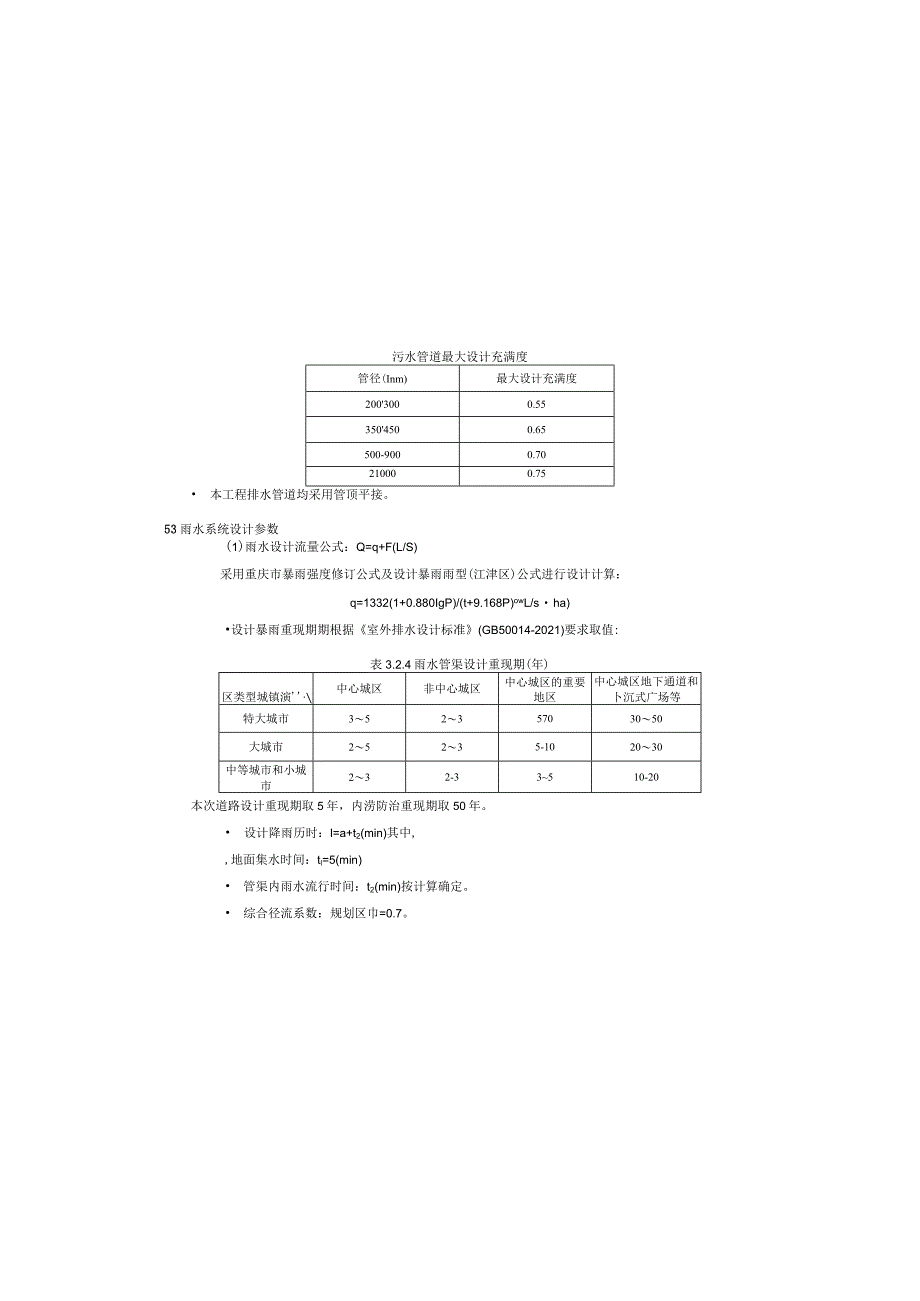

城市支路C12道路排水施工图设计说明.docx_第2页
第2页 / 共14页

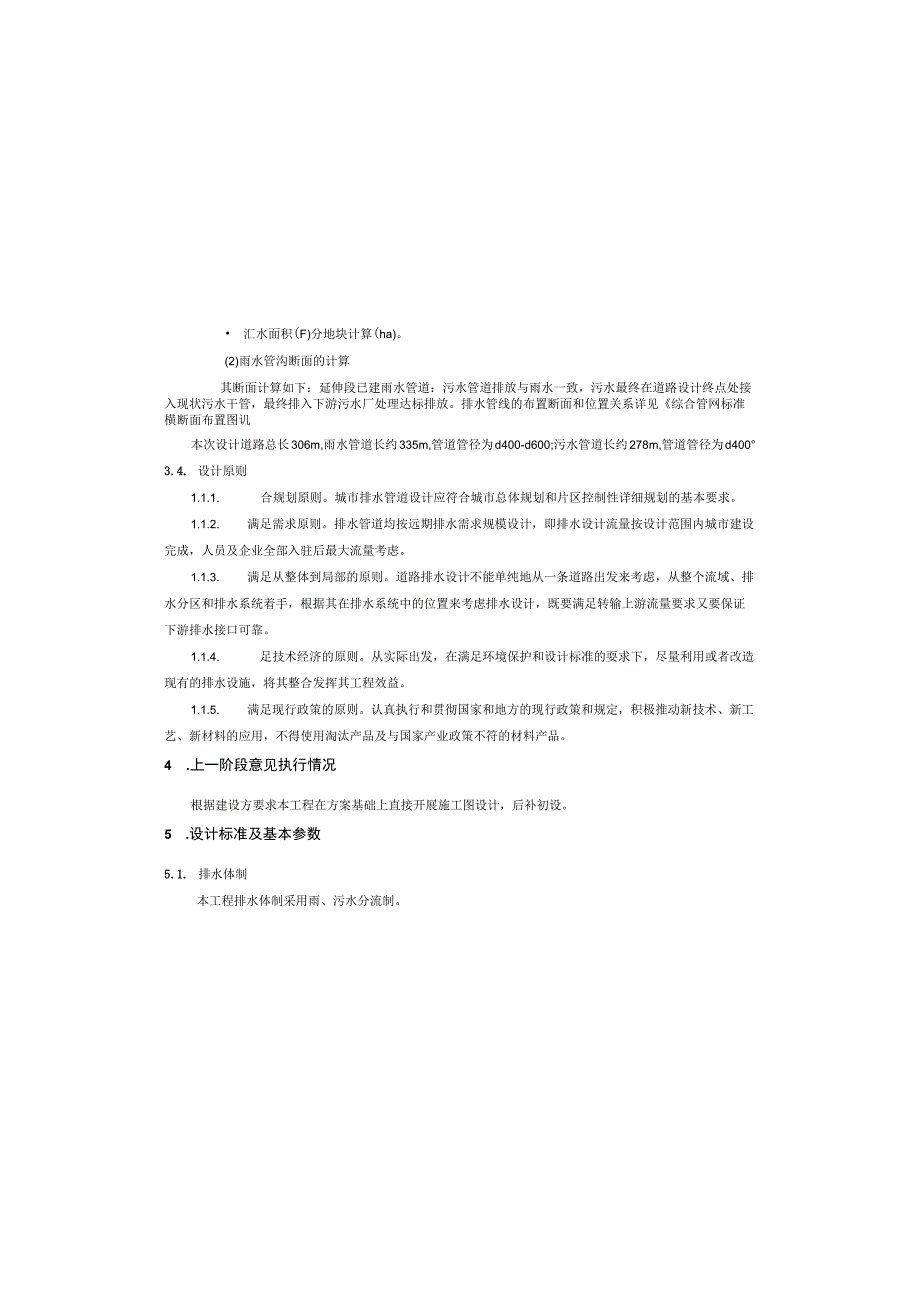

城市支路C12道路排水施工图设计说明.docx_第3页
第3页 / 共14页
城市支路C12道路排水施工图设计说明.docx_第4页
第4页 / 共14页
城市支路C12道路排水施工图设计说明.docx_第5页
第5页 / 共14页
城市支路C12道路排水施工图设计说明.docx_第6页
第6页 / 共14页
城市支路C12道路排水施工图设计说明.docx_第7页
第7页 / 共14页
城市支路C12道路排水施工图设计说明.docx_第8页
第8页 / 共14页
城市支路C12道路排水施工图设计说明.docx_第9页
第9页 / 共14页
城市支路C12道路排水施工图设计说明.docx_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《城市支路C12道路排水施工图设计说明.docx》由会员分享,可在线阅读,更多相关《城市支路C12道路排水施工图设计说明.docx(14页珍藏版)》请在第壹文秘上搜索。

1、排水施工图设计说明1 .设计依据:1.1. 设计规范、标准1.1.1. 室外排水设计标准(GB50014-2021)1.1.2. 室外给水设计标准(GB5OO132O18)1.1.3. 城市给水工程项目规范(GB55026-2022)1.1.4. 城乡排水工程项目规范(GB55027-2022)1.1.5. 给水排水工程管道结构设计规范(GB503322002)1.1.6. 给水排水工程构筑物结构设计规范(GB50069-2002)1.1.7. 城市工程管线综合规划规范(GB50289-2016)1.1.8. 污水排入城镇下水道水质标准GB/T31962-2015;1.1.9. 城市给水工程规

2、划规范(GB502822016)1.1.10. 城市排水工程规划规范(GB50318-2017)城市防洪工程设计规范(GB50805-2012)1.L12.给水排水管道工程施工及验收规范(GB502682008)1.1.13. 市政排水管道工程及附属设施(图集号06MS201)1.1.14. 埋地塑料排水管道工程技术规程CJJ143-20101.1.15. 混凝土结构设计规范GB510-2010(2015年局部修订版)1.1.16. 砌体结构设计规范(GB50003-2011)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)1.l18重庆市建设领域限制、禁止使用落后技术的通告(

3、2019年版)1.1.19. 危险性较大的分部分项工程安全管理实施细则(2019年版)(渝建安发(2019)27号)1.2. 设计基础资料、工程资料1.2.1. 我公司与业主签订的设计合同:1.2.2. 业主提供工程范围内1:500带状地形图:1.2.3. 市政公用工程设计文件编制深度规定(2013年版)(中华人民共和国建设部2013.04);1.2.4. 重庆市市政工程施工图设计文件编制技术规定(2017年版)1.2.5. 我公司所做的道路施工图设计图纸:1.2.6. 业主提供的其它资料。2 .工程概况及设计范围:2.2. 工程基本概况本次设计道路为园区一期控规区内的一条城市支路C12道路。

4、道路全长306.079米,标准路幅为20米。工程内容主要包括道路、管网、照明设计。本工程的实施将完善规划路网,带动周边地块开发,提升城市形象,为白沙园区的可持续发展提供保障。C12道路位于园区西南角,起于南环大道延伸段,自南向北延伸,止于长安路延伸段。设计范围内C12道路全长306.079m,规划为城市支路,规划红线宽度为20m(3.Om人行道+7m车行道+7m车行道+3.0111人行道),双向4车道,设计车速20kmh-2.2.工程设计内容范围本次设计范围为道路排水施工图设计,包括沿线雨、污水管道等设计。3 .排水系统概况3.2. 片区排水现状及规划本项目为新建项目,现状道路下无排水管道,道

5、路南侧起点接南环大道延伸段,北侧接长安路延伸段,起终点道路均已建成,现状为沥青混凝土路面;道路下已建有雨污水管道。结合片区控规,拟建C12道路规划排水坡向自北向南,雨污水均接入南环大道延伸段已建排水管道。3.3. 排水设计概况根据道路改造结合道路路幅宽度,合理布置雨、污水管道,本次设计道路雨污水管道均采用单侧布管方式。根据道路坡向,排水管道排水坡向与道路相同,坡度基本与道路一致,顺坡聿力流排水;雨水管道自北向南排放,雨水最终在道路设计终点处接入南环大道污水管道最大设计充满度管径(Inm)最大设计充满度2003000.553504500.65500-9000.70210000.75 本工程排水管

6、道均采用管顶平接。53雨水系统设计参数(1)雨水设计流量公式:Q=q+F(L/S)采用重庆市暴雨强度修订公式及设计暴雨雨型(江津区)公式进行设计计算:q=1332(1+0.880IgP)/(t+9.168P)owL/sha)设计暴雨重现期期根据室外排水设计标准(GB50014-2021)要求取值:表3.2.4雨水管渠设计重现期(年)区类型城镇演中心城区非中心城区中心城区的重要地区中心城区地下通道和卜沉式广场等特大城市35235703050大城市25235-102030中等城市和小城市232-33510-20本次道路设计重现期取5年,内涝防治重现期取50年。 设计降雨历时:l=a+t2(min)

7、其中,地面集水时间:tl=5(min) 管渠内雨水流行时间:t2(min)按计算确定。 综合径流系数:规划区巾=0.7。 汇水面积(F)分地块计算(ha)。(2)雨水管沟断面的计算其断面计算如下:延伸段已建雨水管道:污水管道排放与雨水一致,污水最终在道路设计终点处接入现状污水干管,最终排入下游污水厂处理达标排放。排水管线的布置断面和位置关系详见综合管网标准横断面布置图讥本次设计道路总长306m,雨水管道长约335m,管道管径为d400-d600;污水管道长约278m,管道管径为d4003.4. 设计原则1.1.1. 合规划原则。城市排水管道设计应符合城市总体规划和片区控制性详细规划的基本要求。

8、1.1.2. 满足需求原则。排水管道均按远期排水需求规模设计,即排水设计流量按设计范围内城市建设完成,人员及企业全部入驻后最大流量考虑。1.1.3. 满足从整体到局部的原则。道路排水设计不能单纯地从一条道路出发来考虑,从整个流域、排水分区和排水系统着手,根据其在排水系统中的位置来考虑排水设计,既要满足转输上游流量要求又要保证下游排水接口可靠。1.1.4. 足技术经济的原则。从实际出发,在满足环境保护和设计标准的耍求下,尽量利用或者改造现有的排水设施,将其整合发挥其工程效益。1.1.5. 满足现行政策的原则。认真执行和贯彻国家和地方的现行政策和规定,积极推动新技术、新工艺、新材料的应用,不得使用

9、淘汰产品及与国家产业政策不符的材料产品。4 .上一阶段意见执行情况根据建设方要求本工程在方案基础上直接开展施工图设计,后补初设。5 .设计标准及基本参数5.1. 排水体制本工程排水体制采用雨、污水分流制。5.2. 基本设计参数雨水管道按满流设计;污水按非满流设计其最大设计充满度按下表:V=(ln)XRMI0B:Q:污水设计流量(ms);V:污水设计流速(ms);A:过水断面面积(m2);n:粗糙系数,对化学建材管取:n=0.010;R:水力半径(m);I:水力坡度。6 .雨水系统设计6.1. 平面设计在道路起点至道路终点段,沿道路西侧车行道下新建雨水管道,主要收集道路路面及周边地块的雨水,在道

10、路起点处雨水接入南环大道延伸段已建雨水管。预留接口:本工程位于为待建区,故设置雨水支管检查井的位置可根据现场实际情况进行微调,需保证周边建筑雨水全部出户管接入新建管道。6.2. 纵断面设计雨水管管道坡向尽量与道路坡向基本一致,并结合城市道路综合管线平面及竖向布理来考虑,能确保在设计流量范围内雨水管道流速大于0.75ms并小于5ms(非金属管适当提高)。在常规路段保证雨水管道起点覆土深度不小于1.8m6.3. 水力计算(1)控制管段水力计算如下表所示。非控制管段实际过流能力均大于控制管段,且大于不淤流速。序号计算管段汇流面积设计流量管径坡度过流能力流速重现期流数径系(ha)(LZs)(mm)()

11、(LZs)(ms)(a)1YSlI-YSI3.62964D6(X)2011293.950.77 .污水系统设计7.1. 平面设计在道路起点至终点段,沿道路东侧车行道下新建污水管道,在距车行道边线1.5m的位置新建污水管线,主要收集地块周边污水,在道路起点处污水接入南环大道延伸段已建污水管。V=(ln)*R,23j*IosQ:雨水设计流量(m5s);V:雨水设计流速(m/s);:过水断面面积(mD:n:粗糙系数,对塑胶管、玻璃钢夹砂管取n=0.010:R:水力半径(m);I:水力坡度。5.4. 污水系统设计参数本次工程道路位于城市已建区,现状周边用地主要为居住和商业用地为主,另有少量工业工地,本

12、次污水量设计采用人口指标法计算。根据城市排水工程规划规范(GB50318-2017)第3.L6条要求,污水量取城市综合用水量的70%80黯片区人口密度暂按250人/公顷,人均综合用水量采用400L/人天,本工程取80%的给水量为污水量。另外,在污水量中计入10%的地下水渗入。(1)计算污水流量:Qmax=QavexKsxKz(Ls)式中:Qmax:设计污水流量(L/s)最高日最高时污水秒流量。Qave:平均日平均时污水流量(L/s),根据综合污水量标准q计算QaVe=qx流域面积(ha)100000/(243600)(L/s)q=城市综合供水量标准x80%(L/Capd)Ks:地下水及雨水渗入

13、量系数,取1.1Kz:由于暂无入驻地块用水量资料,本次设计总变化系数参照综合生活污水量总变化系数按下表取值:污水平均日流量(L/s)5154070100200500Mlooo总变化系数Kz2.32.01.81.71.61.51.41.3(2)污水管断面的计算;其断面计算如下:Q=VXA;(3)雨水口连接管采用II级钢筋混凝土管。(4)工工程所用的排水管道材料性能指标(原料、原料性能、熔体质量流动速率分级、回用料、弹性密封圈)必须符合国家标准埋地排水排污用聚丙烯(PP)结构壁管道系统第2部分;聚丙烯缠绕结构壁管材(GB/T35451.2-2018)的要求,并具有产品出厂合格证及第三方国家检测合格

14、证等有效证明文件。”聚丙烯(FRPP)缠绕结构壁管”A型结构壁管的外观质量及尺寸、施工及检验应符合国家行业标准埋地塑料排水管道工程技术规程(CJJI43-2010)和埋地排水排污用聚丙烯(PP)结构壁管道系统第2部分:聚丙烯缠绕结构壁管材(GB/T35451.2-2018)的要求。本工程中所标注管道大小均指管道内径。本工程中所标注管道大小均指管道内径。8.2. 接口(1)污水管道接口均采用柔性接口。(2) “聚丙烯(FRPP)缠绕结构壁管”A型结构壁管接口采用承插电热熔连接,管道承口应放在进水方向,插口放在出水方向,HDPE钢塑复合缠绕管接接口按管材提供厂家要求和相关要求进行施工。8.3. 基

15、础(1) “聚丙烯(FRPP)缠绕结构壁管”A型结构壁管采用砂垫层基础。(2)砂垫层基础详大样图。(3)车行道下的雨水口连接管基础采用采用C20混凝土回填开挖沟槽。8.4. 检查井(1)管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔定距离设置检查井。(2)一般排水管道检查井采用预制装配式检查井,参照图集DJBT50-121;特殊排水检查井采用现浇钢筋混凝土结构。(3)检查井盖采用防盗球墨铸铁圆形井盖及盖座,在人行道上荷载等级为C250:在车行道上荷载等级为D400。爬梯采用球墨铸铁成品。(4)检杳井井盖采用具有防盗功能的井盖,井盖应有标识。位于路面上的井盖,宜与路面持平;位于绿
