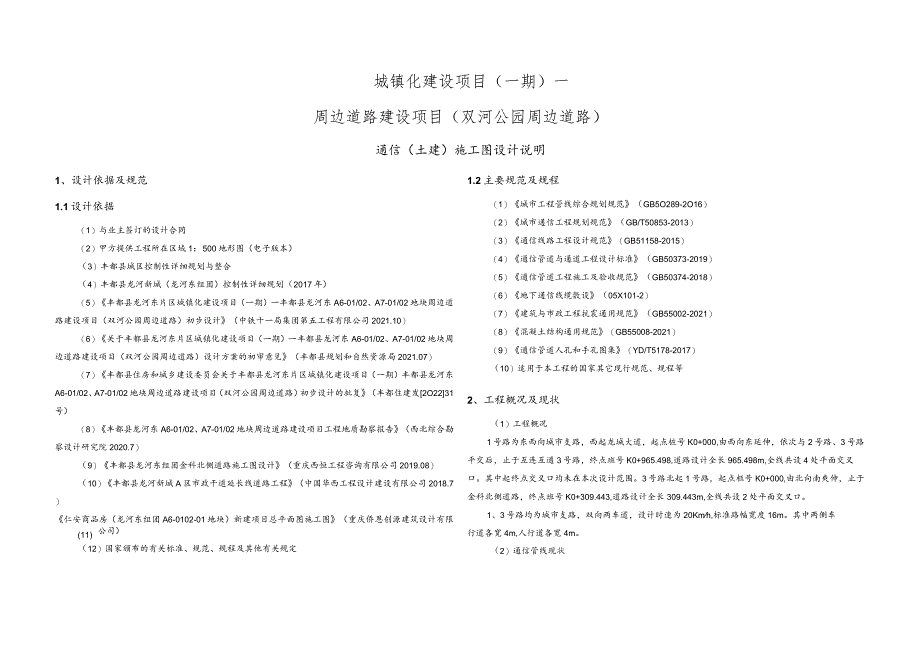

1、城镇化建设项目（一期）一周边道路建设项目（双河公园周边道路）通信（土建）施工图设计说明(11)1、设计依据及规范1.1设计依据（1）与业主签订的设计合同（2）甲方提供工程所在区域1：500地形图（电子版本）（3）丰都县城区控制性详细规划与整合（4）丰都县龙河新城（龙河东组团）控制性详细规划（2017年）（5）丰都县龙河东片区城镇化建设项目（一期）一丰都县龙河东A6-01/02、A7-01/02地块周边道路建设项目（双河公园周边道路）初步设计（中铁十一局集团第五工程有限公司2021.10）（6）关于丰都县龙河东片区城镇化建设项目（一期）一丰都县龙河东A6-01/02、A7-01/02地块周边道路
2、建设项目（双河公园周边道路）设计方案的初审意见（丰都县规划和自然资源局2021.07）（7）丰都县住房和城乡建设委员会关于丰都县龙河东片区城镇化建设项目（一期）丰都县龙河东A6-01/02、A7-01/02地块周边道路建设项目（双河公园周边道路）初步设计的批复（丰都住建发2O2231号）（8）丰都县龙河东A6-01/02、A7-01/02地块周边道路建设项目工程地质勘察报告（西北综合勘察设计研究院2020.7）（9）丰都县龙河东组团金科北侧道路施工图设计（重庆西恒工程咨询有限公司2019.08）（10）丰都县龙河新城A区市政干道延长线道路工程（中国华西工程设计建设有限公司2018.7）仁安商品
3、房（龙河东组团A6-0102-01地块）新建项目总平面图施工图（重庆侨恩创源建筑设计有限公司）（12）国家颁布的有关标准、规范、规程及其他有关规定1.2主要规范及规程（1）城市工程管线综合规划规范（GB5O289-2O16）（2）城市通信工程规划规范（GB/T50853-2013）（3）通信线路工程设计规范（GB51158-2015）（4）通信管道与通道工程设计标准（GB50373-2019）（5）通信管道工程施工及验收规范（GB50374-2018）（6）地下通信线缆敷设（05X101-2）（7）建筑与市政工程抗震通用规范（GB55002-2021）（8）混凝土结构通用规范（GB55008-
4、2021）（9）通信管道人孔和手孔图集（YD/T5178-2017）（10）适用于本工程的国家其它现行规范、规程等2、工程概况及现状（1）工程概况1号路为东西向城市支路，西起龙城大道，起点桩号K0+000,由西向东延伸，依次与2号路、3号路平交后，止于互连互通3号路，终点班号K0+965.498,道路设计全长965.498m,全线共设4处平面交叉口。其中起终点交叉口均未在本次设计范围。3号路北起1号路，起点柩号K0+000,由北向南爽伸，止于金科北侧道路，终点班号K0+309.443,道路设计全长309.443m,全线共设2处平面交叉口。1、3号路均为城市支路，双向两车道，设计时速为20Kmh

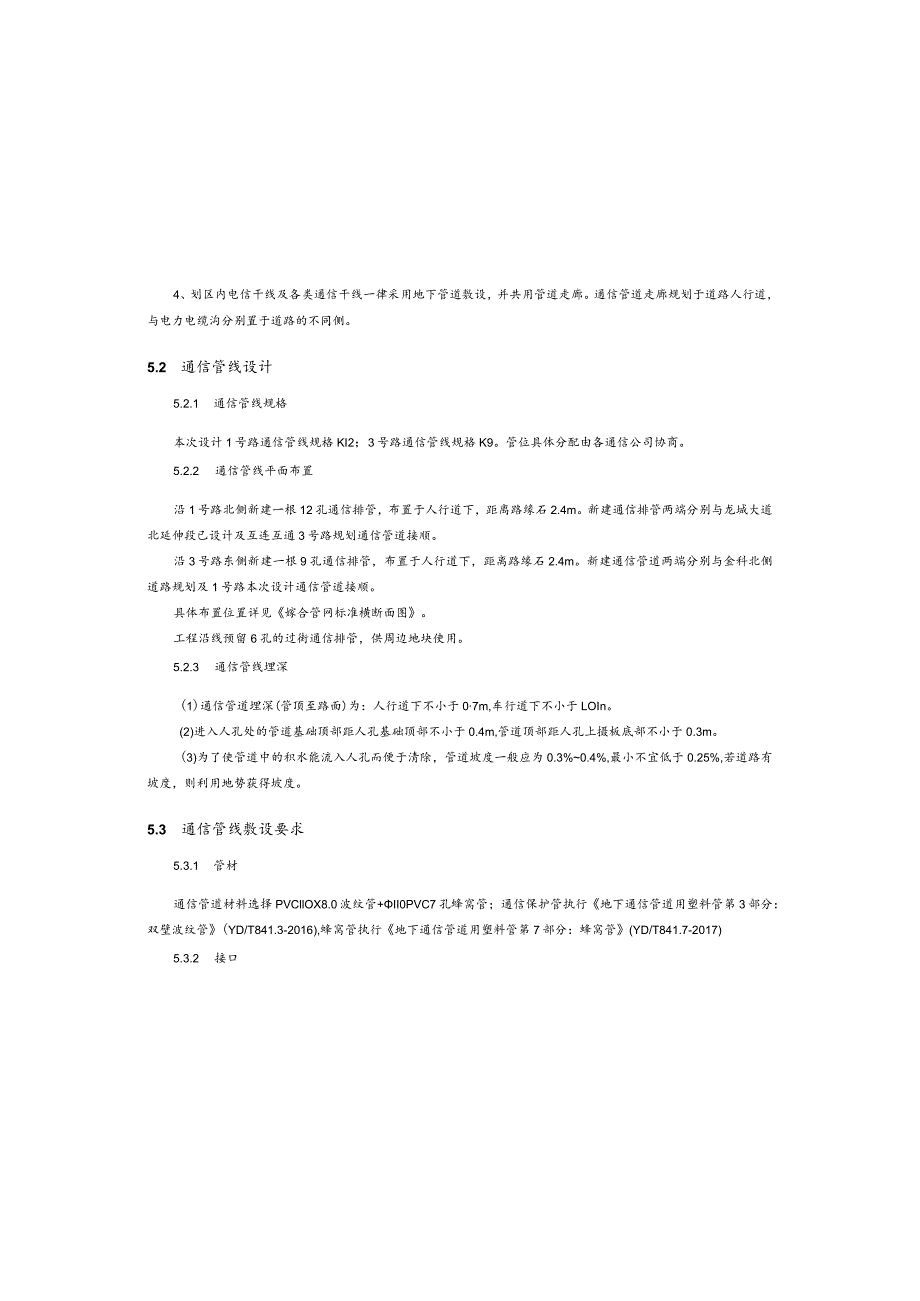

5、,标准路幅宽度16m。其中两侧车行道各宽4m,人行道各宽4m。（2）通信管线现状4、划区内电信干线及各类通信干线一律采用地下管道敷设，并共用管道走廊。通信管道走廊规划于道路人行道，与电力电缆沟分别置于道路的不同侧。5.2 通信管线设计5.2.1 通信管线规格本次设计1号路通信管线规格KI2；3号路通信管线规格K9。管位具体分配由各通信公司协商。5.2.2 通信管线平面布置沿1号路北侧新建一根12孔通信排管，布置于人行道下，距离路缘石2.4m。新建通信排管两端分别与龙城大道北延伸段已设计及互连互通3号路规划通信管道接顺。沿3号路东侧新建一根9孔通信排管，布置于人行道下，距离路缘石2.4m。新建通
6、信管道两端分别与金科北侧道路规划及1号路本次设计通信管道接顺。具体布置位置详见嫁合管网标准横断面图。工程沿线预留6孔的过街通信排管，供周边地块使用。5.2.3 通信管线埋深(1)通信管道埋深(管顶至路面)为：人行道下不小于07m,车行道下不小于LOIn。(2)进入人孔处的管道基础顶部距人孔基础顶部不小于0.4m,管道顶部距人孔上摄板底部不小于0.3m。(3)为了使管道中的积水能流入人孔而便于清除，管道坡度一般应为0.3%0.4%,最小不宜低于0.25%,若道路有坡度，则利用地势获得坡度。5.3 通信管线敷设要求5.3.1 管材通信管道材料选择PVCllOX8.0波纹管+II0PVC7孔蜂窝管；

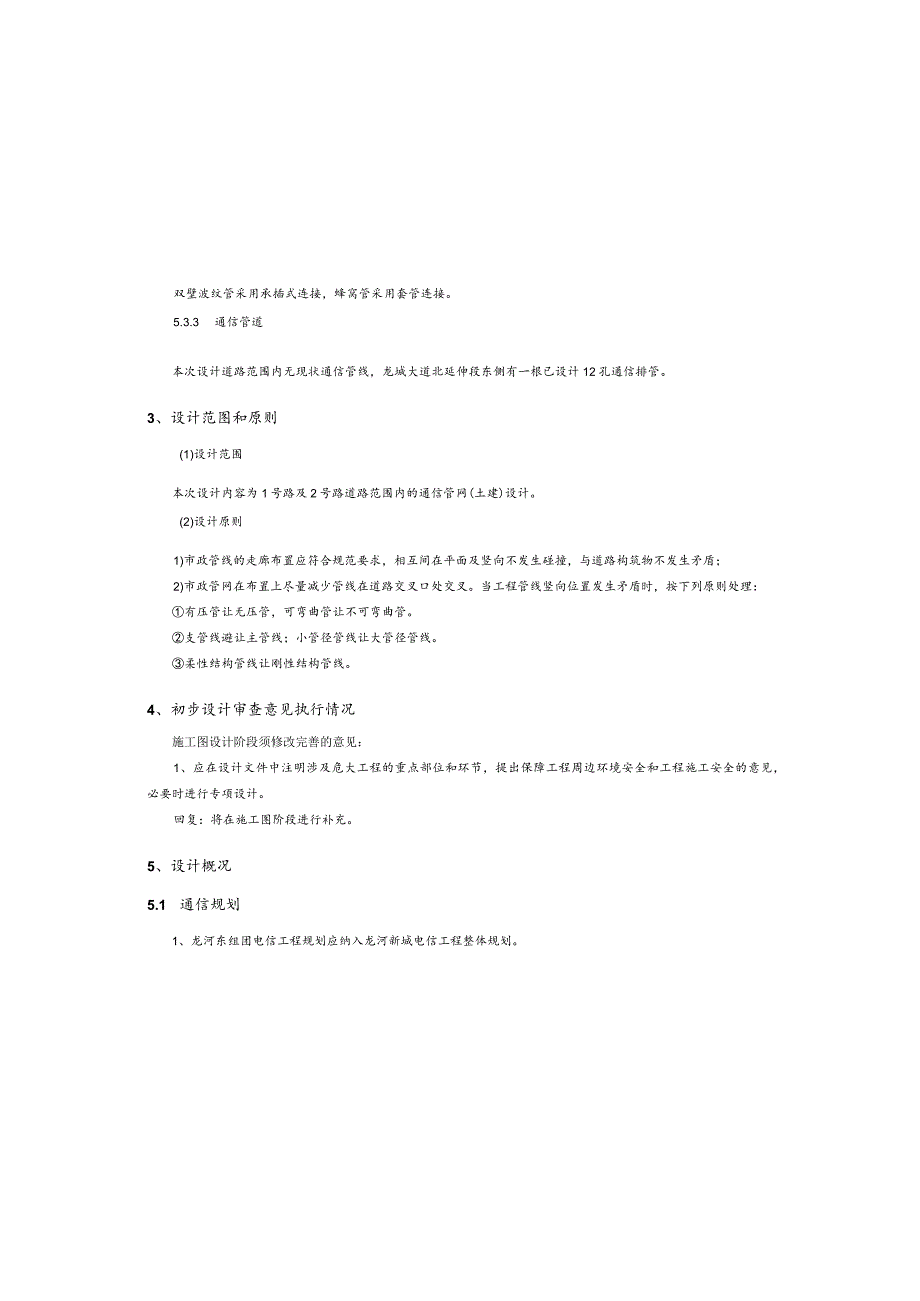

7、通信保护管执行地下通信管道用塑料管第3部分：双壁波纹管(YD/T841.3-2016),蜂窝管执行地下通信管道用塑料管第7部分：蜂窝管(YD/T841.7-2017)5.3.2 接口双壁波纹管采用承插式连接，蜂窝管采用套管连接。5.3.3 通信管道本次设计道路范围内无现状通信管线，龙城大道北延伸段东侧有一根已设计12孔通信排管。3、设计范图和原则(1)设计范围本次设计内容为1号路及2号路道路范围内的通信管网(土建)设计。(2)设计原则1)市政管线的走廊布置应符合规范要求，相互间在平面及竖向不发生碰撞，与道路构筑物不发生矛盾；2)市政管网在布置上尽量减少管线在道路交叉口处交叉。当工程管线竖向位置
8、发生矛盾时，按下列原则处理：有压管让无压管，可弯曲管让不可弯曲管。支管线避让主管线；小管径管线让大管径管线。柔性结构管线让刚性结构管线。4、初步设计审查意见执行情况施工图设计阶段须修改完善的意见：1、应在设计文件中注明涉及危大工程的重点部位和环节，提出保障工程周边环境安全和工程施工安全的意见，必要时进行专项设计。回复：将在施工图阶段进行补充。5、设计概况5.1 通信规划1、龙河东组团电信工程规划应纳入龙河新城电信工程整体规划。2、规划范围内规划邮政支局、电信支局各一处，占地约0.81公顷和0.74公顷：邮政所1处，每座建筑面积400平米，可以和其他公建合建3、预测规划范围内固话主线需求量为2.
9、50万线，有线电视用户数约2.35万户，移动用户约6.1 万户。10）管材与人（手）孔的连接若采用短管，不应小于1.5米，进入（手）孔一米处用1:2.5砂浆全浇灌，管子出人（手）孔按水泥管出口处理，改设喇叭口，不作留长。6.2 人、手孔设置按照通信管道与通道工程设计标准（GB50373-2019）要求及技术中的相关规定设置通信人（手）孔。本次设计人（手）孔做法详通信管道人孔和手孔图集（YDT5178-2017）,配筋2号筋替换为3号筋；统一采用防盗铸铁井盖及盖座。按其承载能力，人行道上最低选用B125类型，车行道上最低选用D400类型。所选井盖应符合国家标准检查井盖（GBT238582009）
10、的要求。盖板面上做通信标志，检查井井盖、盖座安装要求与路面平整。人（手）孔内接地线安装参考国家建筑标准图集接地装置安装03D501-4第28页，规格为-5x50热镀锌扁钢。电缆井内接地装置与各端管线接地爰置可靠连接成电气通路。接地装置的钢材采用热镀锌。人（手）孔排水考虑1根DN75塑料管作排水管道，凡是在变坡点的人（手）孔均需做排水。排水管就近的雨水井相连。管口用不锈钢丝网封堵。6.3 管道施工（1）管道放线本工程通信揖管放线均按检查并坐标严格放线，检查并坐标点为主线管道轴线投影与检查并懂轴线交点。（2）沟槽开挖管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:
11、01.5控制（详见管道断面图），如果现场条件不允许，必须采取加支撑等措施。对于填方地段，须在填方进行至管顶标高LOm之上后方可开挖管道沟槽，填方应按道路路基要求进行。（3）地基处理管线地基承载力不小于0.2MPa。沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实（I）管道采用C20混凝土包封，并设C20混凝土基础。（2）通信管群的组合应符合下列规定：1）管群应组成矩形，管孔排列平、齐，间隔均匀。2）管孔内径大的管材应放在管群的下边和外侧，管孔内径小的管材应放在管群上边和内侧。3）多层管之间应分层填实管问空隙。（3）塑料管的一般规定及要求1）相邻两管的接口应该错开300mm02）塑料管每隔2
12、m用专用钢舫网片固定，钢筋网片是从离人孔外侧Im处开始安装。3）铺设塑料管的管底垫层砂浆标号，应符合设计要求，垫层砂浆的饱满程度应不低于95%,两行管之间的嵌缝应填充1:2.5砂浆，其填充白灰水泥砂浆的饱满程度不低于90%。4）管底两侧抹1:2.5水泥砂浆，要求作到抹严、压实、平整光滑、无欠茬、不空鼓和不漏水。5）摔管始、末端应设置接地导体，或利用共用地网。（4）蜂窝式PVC直埋管的敷设及要求D蜂窝式直埋管和接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦拭干净，当表面沾有油污时，应用丙雨等清洁剂擦净。2）多孔塑料管的承口处及插口内应均匀涂刷专用中型胶合粘剂，最小粘度应为500mPa*S
13、,塑料管应插到底挤压固定3）用油刷蘸胶粘剂，冷刷被粘接插口及接承口内侧时，应轴向涂动,动作迅速，涂刷的胶粘剂应适量，不得漏涂或涂抹过厚，涂刷时，应先涂承口，后涂插口，冬季施工时必须注意。4）承插口涂刷胶粘剂后，应找正方向，即管材上所印刷的厂名等文字要在同一条直线上，将管子插入承口后使其对直，再加挤压，使其接口固定。5）若管子发生安装后管材移位，脱出以及管内有异物时，应作返工处理，及时地加以纠正。6）下管可由人工进行，由地面人员将管材传递给槽底施工人员，严禁将管材由槽边翻滚入内，也严禁用绳索串心吊施管材，以防管材受到损伤。7）在埋管时，要严禁泥土等异物混入管内。8）铺设两层以上管道时为防止断裂，
14、上下接头必须错位，间距不小于1.5米，多层依次错位。9）管材长短的调整，可用切割的方法进行，在切割前应先量好尺寸，并画上锯断环线，切割处切口要垂直于管材轴线，且应光滑平整。6.2 关于危险性较大的分部分项工程注意事项未在说明中体现的，建议在施工前由施工单位编制详细的方案文本召开专家评审会。6.3 注意事项对于本项目较复杂部分，施工方需编制详细的施工方案并通过专家论证后方可进行施工。6.4 工注意事项（I）管线必须按管线施工图与管线综合图进行施工，必须严格控制管线的断面尺寸及管线交叉处的高程，并严格按照先深后浅的原则进行施工。各个专业管线施工单位应该密切配合，施工过程中如遇到管线碰撞按如下原则进
15、行调整：压力管让重力管，小管让大管。（2）管道纵断面中所示的检查井设计路面标高若与道路标高不吻合，以道路标设计高为准。（3）管道交叉处应严格按照先下后上的原则，下部管道两侧及顶部用50号水泥砂浆砌片石（或100号混凝土）至上部管道基底面后再安装上部管道。上部管顶覆土较浅时应采取补强措施,具体的处理意见及加固方法应共同协商。（4）图中设计高程为控制性高程，通信排管以沟底计。（5）管廊在施工过程中，开挖到其他管道，应采取相应的措施进行保护。（6）施工前请业主单位和通信单位确定管线规模及具体孔数分配。（7）图中未尽事宜，应参照国家有关施工验收规范、国家标准图集等执行。8、排水主要工程量表1号路通信工程工程量序号名称规格与材质单位数量备注112孔通信排管6根CPVC110X8.()+6根蜂PVC1IO)m975埋深1.6m29孔通信排管5根CPVCIlOX8.O+4根蜂PVC(1IO)m75埋深1.6m36孔通信排管3根CPVCIlOX8.O+3根蜂PVC(II0)
