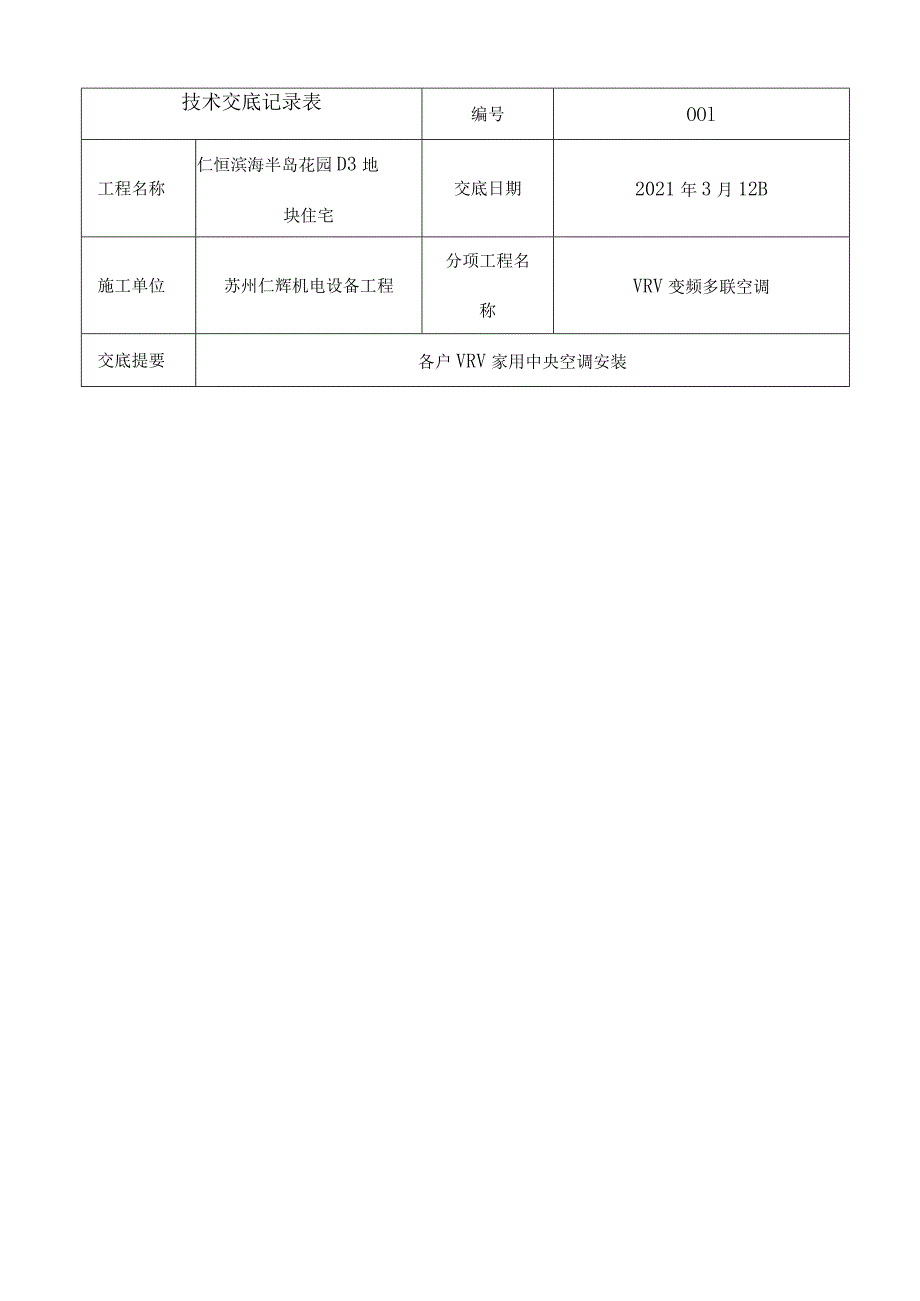

多联机空调系统技术交底.docx_第1页
第1页 / 共23页

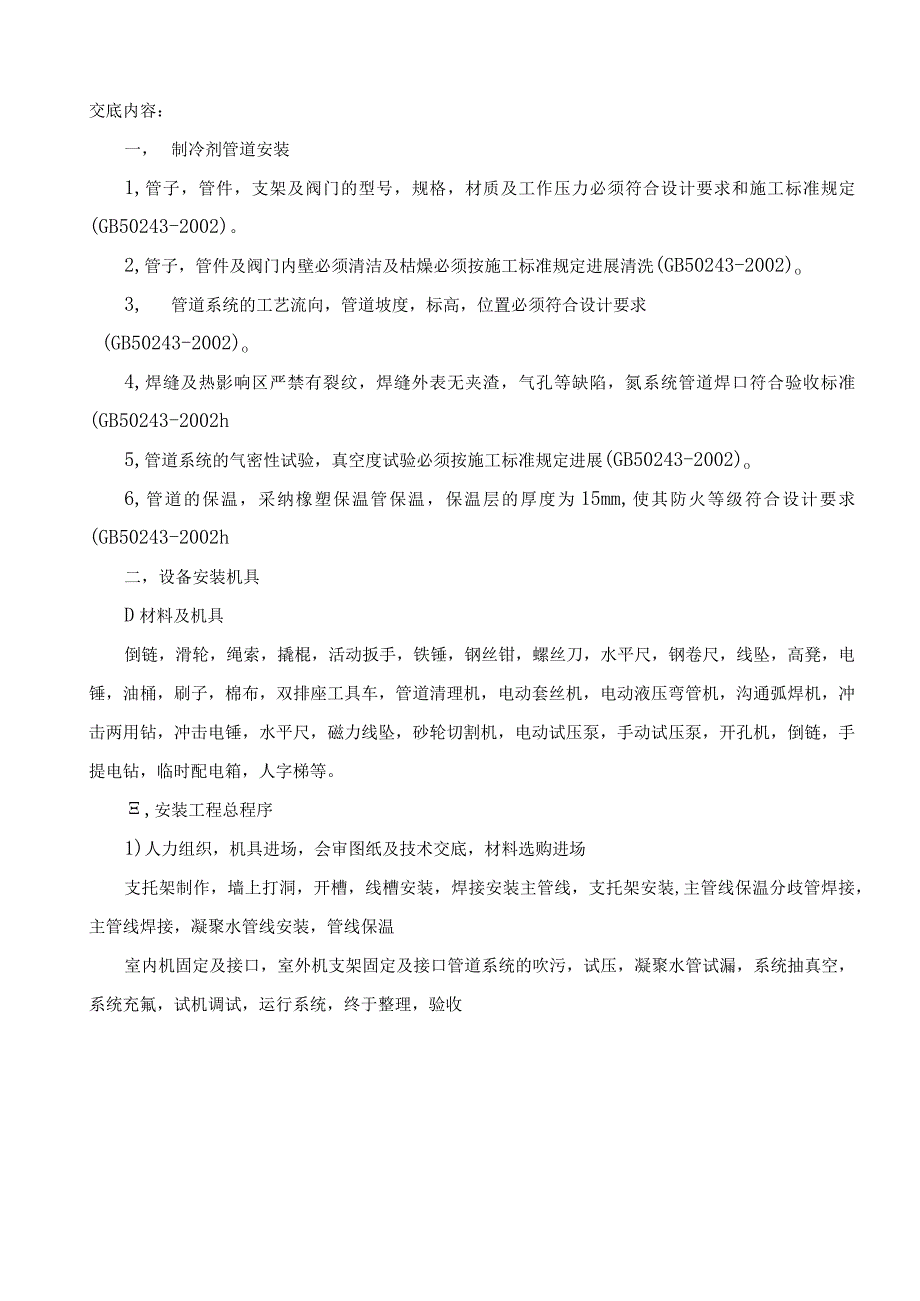

多联机空调系统技术交底.docx_第2页
第2页 / 共23页

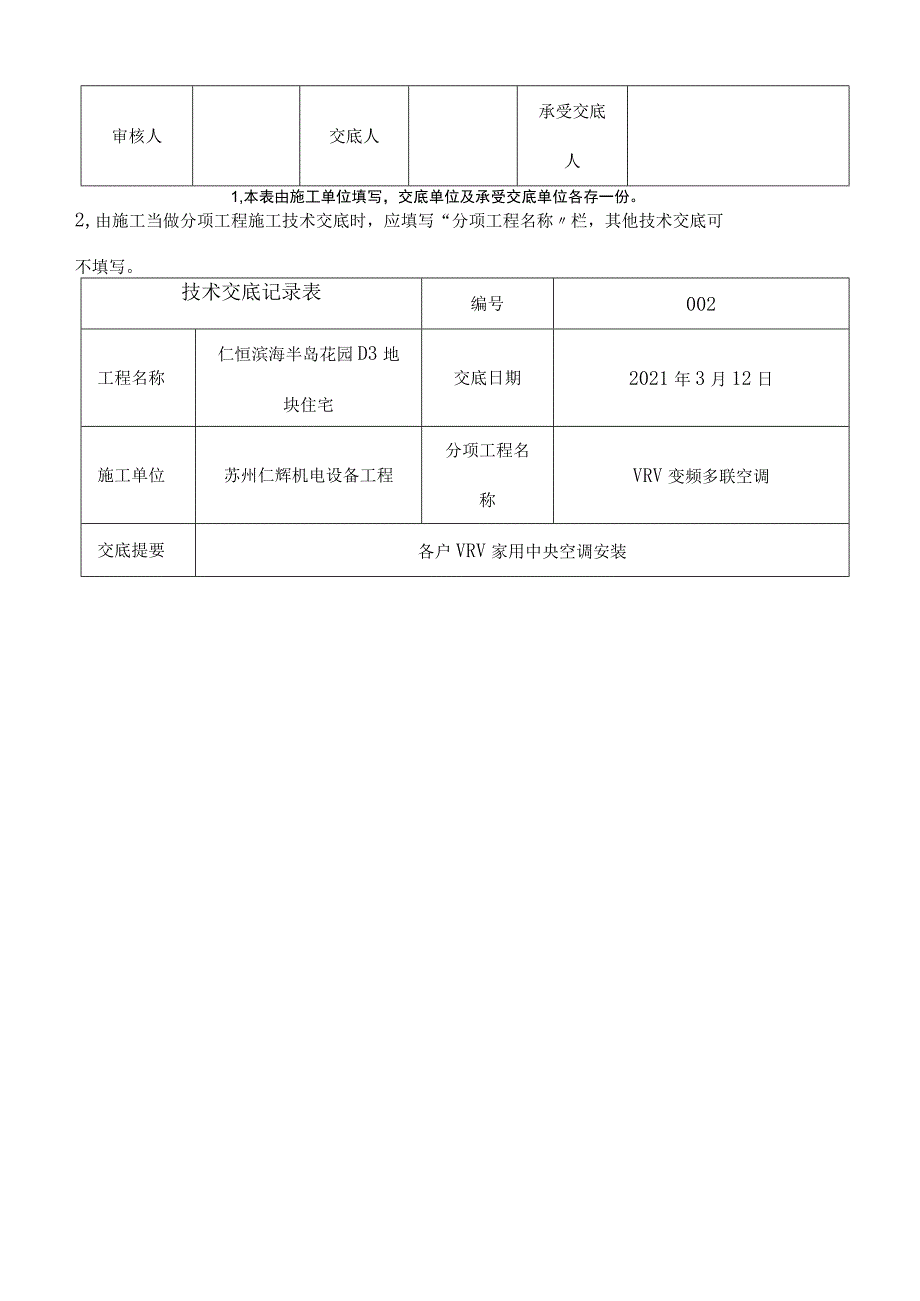

多联机空调系统技术交底.docx_第3页
第3页 / 共23页
多联机空调系统技术交底.docx_第4页
第4页 / 共23页
多联机空调系统技术交底.docx_第5页
第5页 / 共23页
多联机空调系统技术交底.docx_第6页
第6页 / 共23页
多联机空调系统技术交底.docx_第7页
第7页 / 共23页
多联机空调系统技术交底.docx_第8页
第8页 / 共23页
多联机空调系统技术交底.docx_第9页
第9页 / 共23页
多联机空调系统技术交底.docx_第10页
第10页 / 共23页
亲,该文档总共23页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《多联机空调系统技术交底.docx》由会员分享,可在线阅读,更多相关《多联机空调系统技术交底.docx(23页珍藏版)》请在第壹文秘上搜索。

1、技术交底记录表编号OOl工程名称仁恒滨海半岛花园D3地块住宅交底日期2021年3月12B施工单位苏州仁辉机电设备工程分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容:一,制冷剂管道安装1,管子,管件,支架及阀门的型号,规格,材质及工作压力必须符合设计要求和施工标准规定(GB50243-2002)。2,管子,管件及阀门内壁必须清洁及枯燥必须按施工标准规定进展清洗(GB50243-2002)o3,管道系统的工艺流向,管道坡度,标高,位置必须符合设计要求(GB50243-2002)o4,焊缝及热影响区严禁有裂纹,焊缝外表无夹渣,气孔等缺陷,氮系统管道焊口符合验收标准(GB50

2、243-2002h5,管道系统的气密性试验,真空度试验必须按施工标准规定进展(GB50243-2002)o6,管道的保温,采纳橡塑保温管保温,保温层的厚度为15mm,使其防火等级符合设计要求(GB50243-2002h二,设备安装机具D材料及机具倒链,滑轮,绳索,撬棍,活动扳手,铁锤,钢丝钳,螺丝刀,水平尺,钢卷尺,线坠,高凳,电锤,油桶,刷子,棉布,双排座工具车,管道清理机,电动套丝机,电动液压弯管机,沟通弧焊机,冲击两用钻,冲击电锤,水平尺,磁力线坠,砂轮切割机,电动试压泵,手动试压泵,开孔机,倒链,手提电钻,临时配电箱,人字梯等。,安装工程总程序1)人力组织,机具进场,会审图纸及技术交底

3、,材料选购进场支托架制作,墙上打洞,开槽,线槽安装,焊接安装主管线,支托架安装,主管线保温分歧管焊接,主管线焊接,凝聚水管线安装,管线保温室内机固定及接口,室外机支架固定及接口管道系统的吹污,试压,凝聚水管试漏,系统抽真空,系统充氟,试机调试,运行系统,终于整理,验收审核人交底人承受交底人1,本表由施工单位填写,交底单位及承受交底单位各存一份。2,由施工当做分项工程施工技术交底时,应填写“分项工程名称栏,其他技术交底可不填写。技术交底记录表编号002工程名称仁恒滨海半岛花园D3地块住宅交底日期2021年3月12日施工单位苏州仁辉机电设备工程分项工程名称VRV变频多联空调交底提要各户VRV家用中

4、央空调安装2)作业条件:A,施工现场环境,除机房内的装修和地面未完外,根本具备安装条件。B,vrv安装应依据设计要求进展,并有施工员书面的质量,技术和平安交底。3)施工工艺要求:A,管道包扎平整,光滑,无褶缎,吊,卡松紧适度,分部合理。B,管道吊,支架及焊接口必须做防腐处理。C,过墙必须加套管并做好管内封堵。D,管线平直,吊点,垂直,分部匀称合理,严格按施工标准操作。E,铜管焊接采纳氮爱护焊接,施焊外表光滑无滴流。K冷媒管,通风管道,冷凝水管穿楼板时,预埋套管必须高出地面30-50mm(GB50243-2002)oG,设备安装时需加减震胶垫,胶垫厚度不小于2mm。4)工艺流程,根底验收一开箱检

5、查一搬运一清洗一安装,找平,找正一试运转,检查验收。B,根底验收设备安装前应依据设计图纸对设备根底进展全面检查,是否符合尺寸要求。C,设备开箱检查应符合以下规定:D,按设备装箱清单,核对设备和其它部位的主要尺寸,位置方向是否符合设计要求,做好检查记录。四,各分项工程施工流程4.1,技术,机具,设备材料一管材.,部件加工一组装一A,设备根底预留孔洞检查,设备运输一设备开箱检验一设备安装B,风管部件运输,支吊架制作一主干管安装一支管安装f设备试运转,单机调试一风量测试及调整一联合试运转,系统调试一系统验收,文件整理一竣工验收一综合效能测定调整。审核人交底人承受交底人1,本表由施工单位填写,交底单位

6、及承受交底单位各存一份。2,由施工当做分项工程施工技术交底时,应填写“分项工程名称栏,其他技术交底可不填写。技术交底记录表编号003工程名称仁恒滨海半岛花园D3地块住宅交底日期2021年3月12日施工单位苏州仁辉机电设备工程分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装步骤要点(安装之前)确定安装工程量清晰确定安装工程量各系统图纸图:限制接线系统图,冷媒管系统图,电力接线系统图(正式安装)套/插管安装细致留意排水管向下的坡度(坡度为千分之三)室内机安装一定要检查型号名称,以防止安装错误。假如机型有一安装模板,则将模板贴在天花板匕给天花板开孔位置作出印记并不留灰尘。冷媒管安装要

7、保证管道系统的枯燥性,清洁性和气密性。在焊接收道时,要用氮气来吹洗系统。不要遗忘标记系统。排水管安装管子应有下降坡度(坡度为千分之三)。保温用华美的橡塑保温电工(限制接线和电源接线)限制接线要用双芯屏蔽线,而室内机和室外机要分开供电。各种开关设置要按限制接线系统图来正确地设置各开关。室外机底座安装要保证底座水平。核人交底人承受交底人1,本表由施工单位填写,交底单位及承受交底单位各存一份。2,由施工当做分项工程施工技术交底时,应填写“分项工程名称栏,其他技术交底可不填写。技术交底记录表编号004工程名称仁恒滨海半岛花园D3地块住宅交底日期2021年3月12日施工单位苏州仁辉机电设备工程分项工程名

8、称VRV变频多联空调交底提要各户VRV家用中央空调安装室外机安装室外机四周要供应足够的空气流通和修理间距。室外循环,冷媒管安装从外部出口到室外机的冷媒管接口处。检漏在终于检测时,系统必须加压到3.73Mpa(38kgcm2G),24小时不降压。抽真空用一个大排量并能到达高真空度的真空泵。充注冷媒参与系统的冷媒量应记录在室外机和试运行检查表上。天花面板的安装要保证天花面板及天花板严密连接,没有间隙。试运行和调整逐台运行室内机,保证电线和管路安装正确,并填好检查表。提交用户手册简明扼要地讲解如何运转系统。承受交底审核人交底人人1,本表由施工单位填写,交底单位及承受交底单位各存一份。2,由施工当做分

9、项工程施工技术交底时,应填写“分项工程名称栏,其他技术交底可不填写。技术交底记录表编号005工程名称仁恒滨海半岛花园D3地块住宅交底日期2021年3月12日施工单位苏州仁辉机电设备工程分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容:4.2.2,空调室内机安装4.2.2.1,安装前核对设备型号。4.2.2.2,悬挂室内机的吊架要稳定牢固。4.2.2.3,留下足够的安装空间以供检修,检修口应不小于450*45Onm1。4.2.2.4,相对于天花板外表保持水平,水平度在Imm之内。4.2.2.5,机身必须及天花板可见接处呈平行线。4.2.2.6,将吊挂框固定在悬吊螺栓上,牢

10、固拧紧上下两个螺帽,在螺帽下要运用垫鼠4.2.2.7,在室内机的四个角运用水平尺或充溢水的透明聚乙烯软管,检查室内机是否水平。4.2.3.1设备开箱检查:依据设备装箱清单说明书,核对规格,型号是否符合设计要求确认主体,零部件无缺损和锈蚀4.2.3.2设备的搬运,吊装应符合以下规定:4.2.3.2.1安装前放置设备,应用垫将设备垫妥4.2.3.2.2吊装前应核对设备重量,吊运捆扎应牢固,主要承力点应高于设备重心。4.2.3.2.3吊装具有公共底座的机组,其受力点不得使机组底座产生变形。4.2.3.2.4空调机属于精细设备,搬运时留意不要横倒,翻倒,否则会引起设备内的润滑油偏移而损伤机器。42.3

11、.3室外机根底制作:采纳混凝土根底,室外机放置在混凝土根底上时,可上人面层应采纳膨胀螺栓固定。4.2.3.4室外机安装时,应符合以下规定:4.2.3.4.1室外机座机位置应充分综合考虑各种因素,并符合空调室外机摆放要求(详细见空调设计安装手册)审核人交底人承受交底人1,本表由施工单位填写,交底单位及承受交底单位各存一份。2,由施工当做分项工程施工技术交底时,应填写“分项工程名称栏,其他技术交底可不填写。技术交底记录表编号006工程名称仁恒滨海半岛花园D3地块住宅交底日期2021年3月12日施工单位苏州仁辉机电设备工程分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容:4.

12、2.3.4.2室外机和根底膨胀螺栓固定。4.2.3.4.3室外机及根底之间加IoMM厚的减震胶皮。4.3,冷媒管安装及绝热工程4.3.1冷媒管敷设要求详见表1-1表1-1最大冷媒配管长度(M)室外机之问第一分路一室内机室内机之间5m65米175米最大上下差(M)室内外机间室内机之间室外机之间48米30米2米1.1.1 4.1在收到冷媒配管及其他部件时,确认无变形,弯曲,无压破,无损伤,再搬入库房保管。1.1.2 运用盘管时,在绽开盘管时留意不要在地面上拖拉,以免铜管造成损伤,影响运用。1.1.3 铜管在工地库房中须上木架保存,以防止踩踏,水分和杂质进入。1.1.4 铜管的端口一定要进展封口,以

13、防止水分和杂质进入。施工中管端部的保养可以运用封头或者缠胶带的方法。4.5钎焊操作的考前须知:4.5.1施工人员持证上岗;4.5.2保证操作时的平安爱护,留意操作平安;审核人交底人承受交底人1,本表由施工单位填写,交底单位及承受交底单位各存一份。2,由施工当做分项工程施工技术交底时,应填写“分项工程名称栏,其他技术交底可不填写。技术交底记录表编号007工程名称仁恒滨海半岛花园D3地块住宅交底日期2021年3月12日施工单位苏州仁辉机电设备工程分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容:4.5.3小心操作储气瓶,留神气体泄露;分支器接头,端管四周的操作,应尽量在下面

14、操作,在高处作业难驾驭加热量,而简单熔化REFNET本身的焊接部位而引起泄露;4.5.4钎焊作业依次:4.5.5.1钎焊部的清洁(包括磨光,脱脂;4.5.5.2确认铜管及接头的间隙是否相宜;4.5.5.3将接头插入管子,然后朝下放,假如靠摩擦力而不掉下则认为是相宜的;4.5.5.4氮气置换(防止铜管内部的氧化);4.5.5.5在操作时保证氮气以0.2kgcm2的压力吹,钎焊后铜管尚未冷却,应接着吹氮至铜管冷却;4.5.5.6焊接部位的预热匀称的对焊接头进展预热;4.5.5.7预热匀称的对铜管及接头处进展预热,火焰及铜管外表应当尽量成直角,对管及接头沿圆周方向Z形预热;4.5.5.8焊接留意焊接的温度的限制;4.5.5.9加热,当外表呈红褐色时最正确;4.5.5.10必须由母材(铜管)的温度来熔化焊材;而不是由火焰直接熔化;4.5.5.11焊缝越大钎焊接头强度越大;4.5.5.12退火在焊接完成后进展退火操作;
