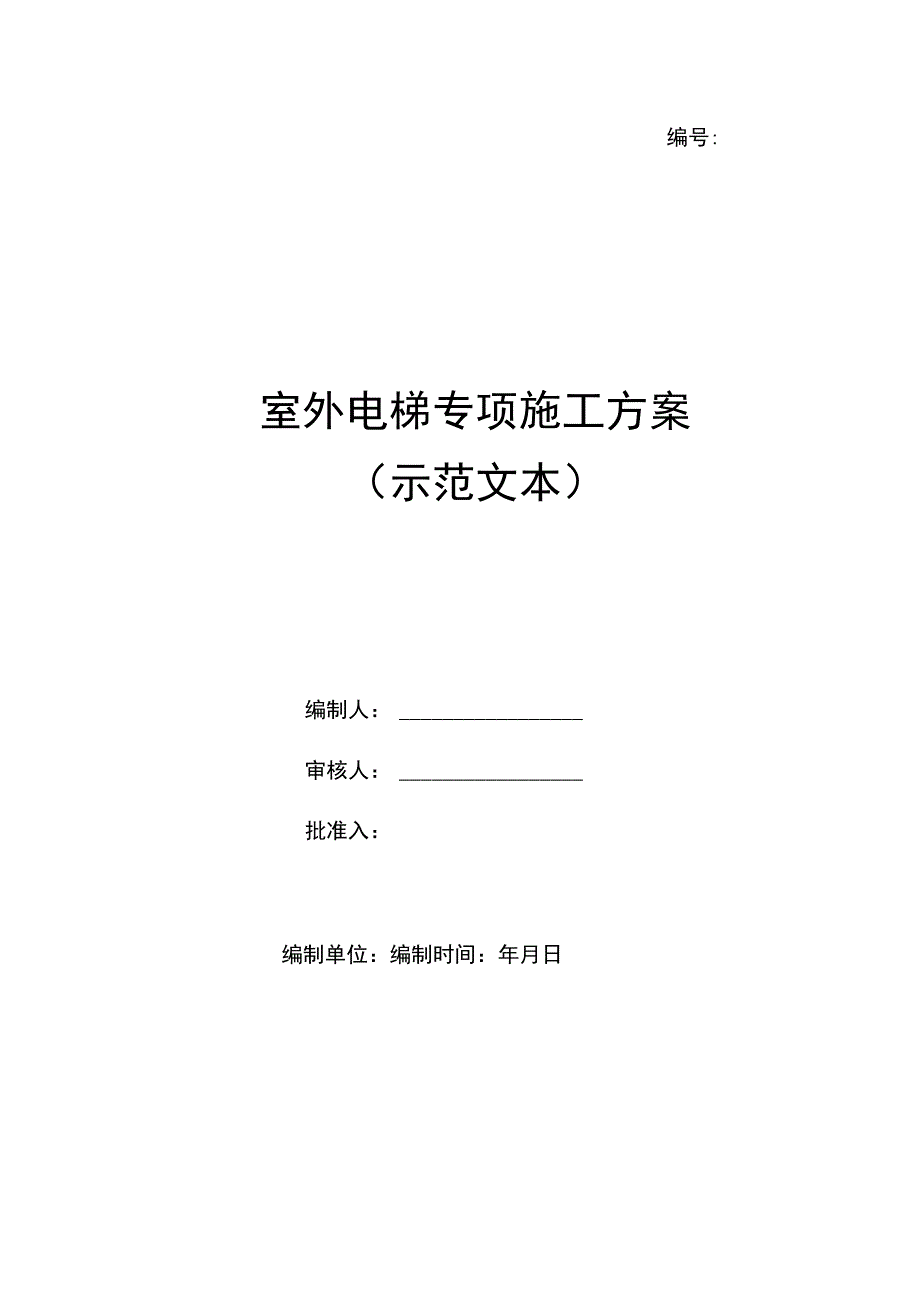

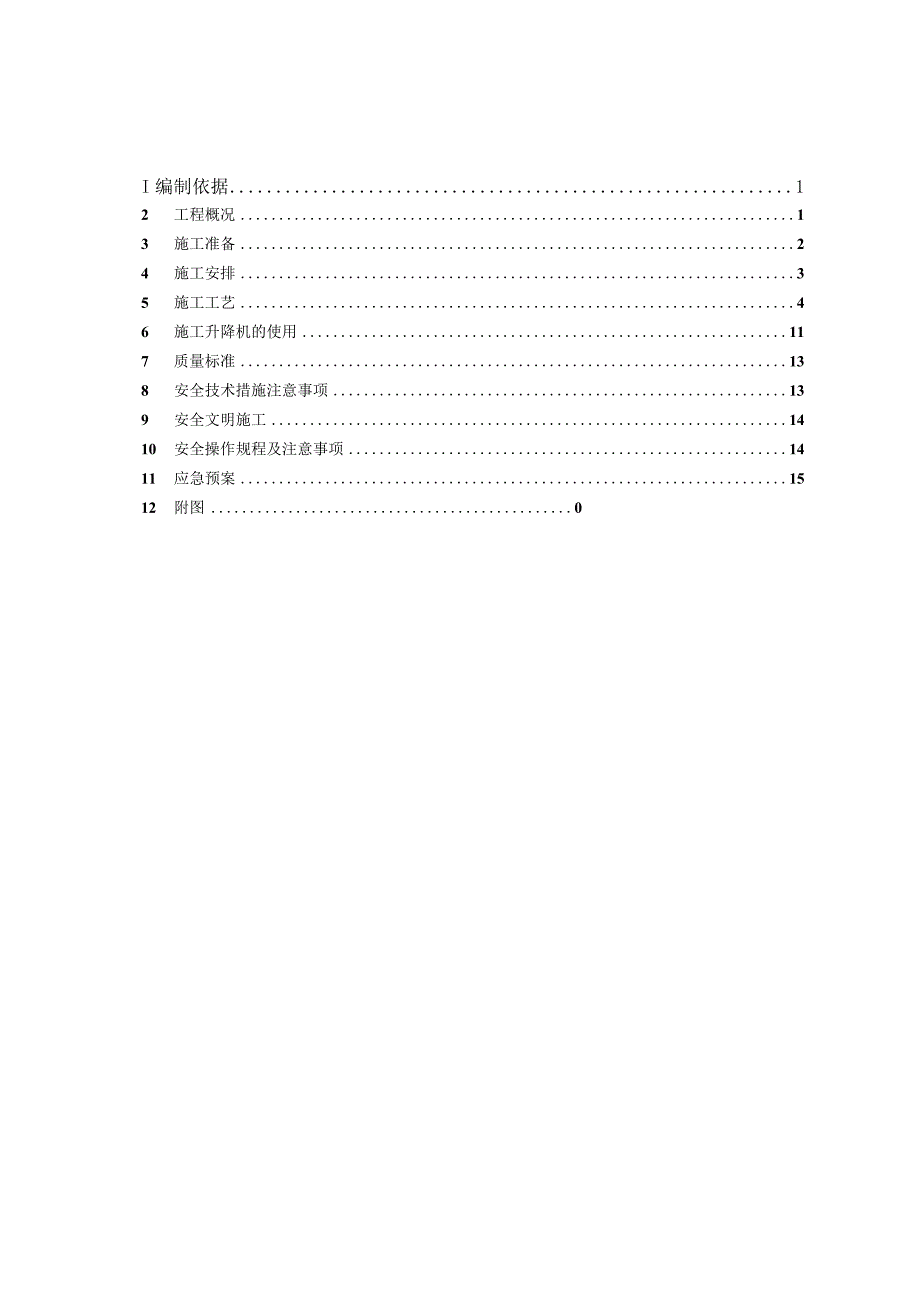

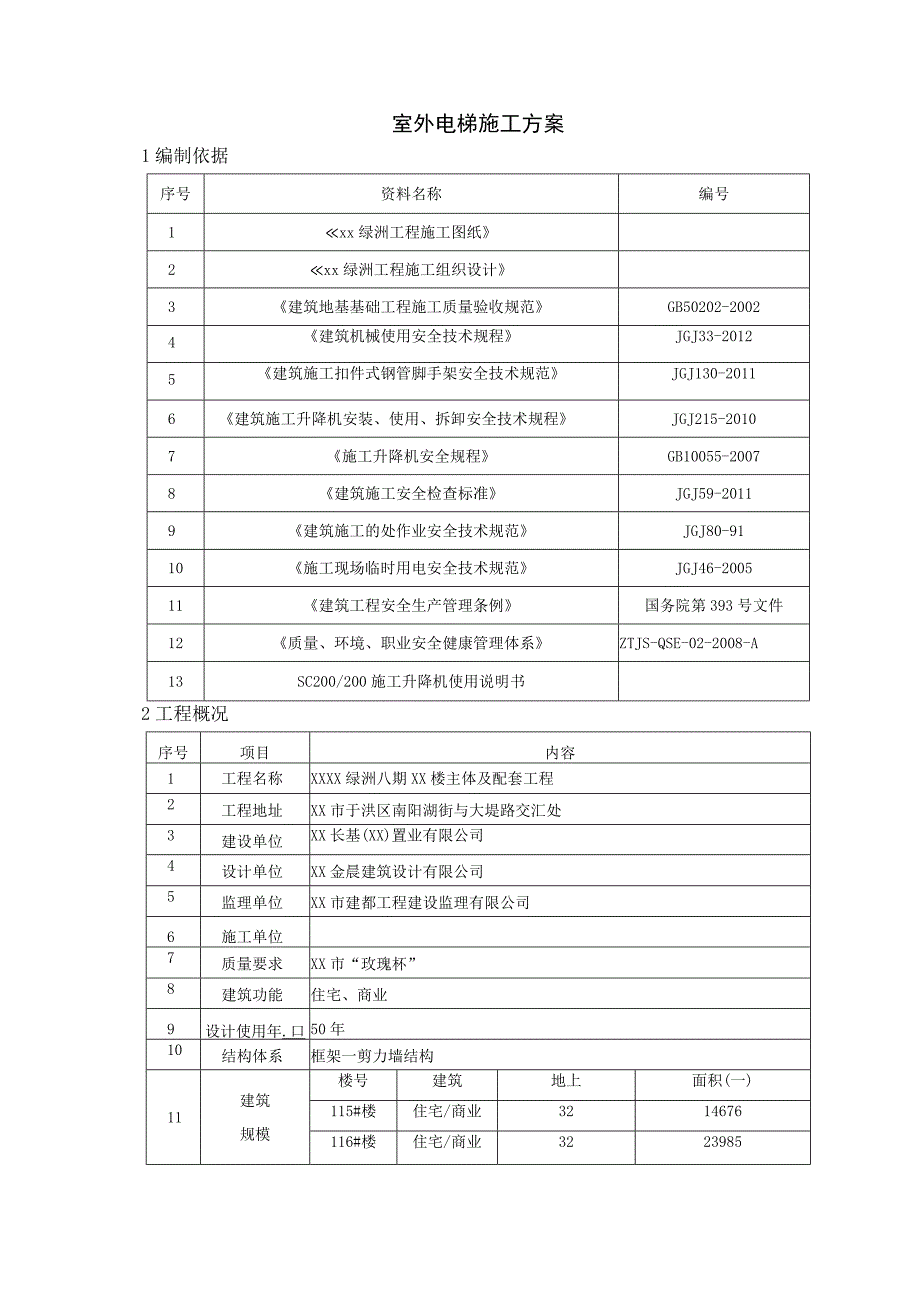

1、编号:室外电梯专项施工方案（示范文本）编制人：审核人：批准入：编制单位：编制时间：年月日I编制依据12 工程概况13 施工准备24 施工安排35 施工工艺46 施工升降机的使用117 质量标准138 安全技术措施注意事项139 安全文明施工1410 安全操作规程及注意事项1411 应急预案1512 附图0室外电梯施工方案1编制依据序号资料名称编号1xx绿洲工程施工图纸2xx绿洲工程施工组织设计3建筑地基基础工程施工质量验收规范GB50202-20024建筑机械使用安全技术规程JGJ33-20125建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116建筑施工升降机安装、使用、拆卸安全技术
2、规程JGJ215-20107施工升降机安全规程GB10055-20078建筑施工安全检查标准JGJ59-20119建筑施工的处作业安全技术规范JGJ80-9110施工现场临时用电安全技术规范JGJ46-200511建筑工程安全生产管理条例国务院第393号文件12质量、环境、职业安全健康管理体系ZTJS-QSE-02-2008-A13SC200/200施工升降机使用说明书2工程概况序号项目内容1工程名称XXXX绿洲八期XX楼主体及配套工程2工程地址XX市于洪区南阳湖街与大堤路交汇处3建设单位XX长基(XX)置业有限公司4设计单位XX金晨建筑设计有限公司5监理单位XX市建都工程建设监理有限公司6施
3、工单位7质量要求XX市“玫瑰杯”8建筑功能住宅、商业9设计使用年.口50年10结构体系框架一剪力墙结构11建筑规模楼号建筑地上面积(一)115#楼住宅/商业3214676116#楼住宅/商业3223985井楼住宅/商业3314676122#楼住宅/商业3323028135#楼住宅/商业3316327由于主楼周围为配套商网，施工电梯基础需直接落在夹层或车库顶板上，室外电梯基础范围内各层顶板需要回顶，施工电梯基础底标而及回顶层数为：序号楼号基础标高檐高回顶层数电梯数量1115#-0.95m96.88m-2、T、夹层1台2116#-0.95m96.88m-2-1、夹层1台3121#-2.75m98.
4、18m-2、-1层1台4122#-0.25m96.88mT、夹层1台5135#-O.15m98.18mT、夹层1台3施工准备3.1技术准备（1）升降机的选型、定位本工程檐高为96.88、98.18m,标准层高2.95m,计划于各楼号主体到达15层开始安装施工电梯，并开始进行二次结构施工。本次安装的升降机具体参数如下：项目单位参数项目单位参数额定载重Kg2X2000安装高度m105电机数量台2X3吊笼重量Kg2X2000电机功率（25%暂载率）Kw2X3X11吊笼尺寸m3.2X1.5X2.5变频功率Kw2X75最大自由端高度m7.5供电熔断器电流A2X96安全装置SAJ50-2.O型防坠安全器额
5、定电压V340/440标准节重量Kg150,共70节附着间距m9标准节规格m0.65X0.65X1.508提升速度m/min063电缆导向装置500电缆（2）对项目部、施工队人员、厂家人员进行技术交底及安全交底。（3）编制材料计划，组织机械、材料按计划进场。（4）施工电梯进场必须提供相关材料施工电梯进场前必须提供以下材料方可进场安装：1）企业法人营业执照2）安全生产许可证3） XX市起重机械登记编号4）有效的定期检验报告5）防坠安全器试验检验报告6）安全装置检验报告3.2 人员准备室外电梯安装工及司机均必须持有省级建设主管部门颁发的特种作业操作证，且在操作证有效期内进行作业。技术指导人员为安装
6、公司正式员工，经验丰富。以上人员在进场前7天需办好进出工地的各种手续。3.3 材料机具准备SC200/200型施工升降机共四台及其附属机具，生产企业必须具有特征设备制造许可证；由专业设备安装厂家负责安装，安装单位必须具有安装生产许可证、安装单位资质、营业执照等证明文件。室外电梯基础提前准备完毕，3天后进行电梯安装。施工电梯的标准节、外笼等配件提前7天准备齐全，办好相关手续。吊索具的配置如下：A15.5的钢丝绳，规格4m,总计4根；A12.5的钢丝绳，规格4m,总计4根。48*3.5钢管、扣件、U托、脚手板、方木、密目网、14#钢丝绳及卡环。3.4 现场准备根据总平面布置图，施工电梯安装位置提前
7、一天清理干净，堆积材料清理到其它地方，运输车辆的通道提前清理完毕。4施工安排4.1.项目组织机构为机械安装、使用、拆除顺利进行，建立健全管理体系，完善前期策划方案，责任到人,及时解决施工过程中发生的具体问题。项目部组织管理序号职务人员负责内容1项目经理现场总负责、总协调3项目总工方案审定、技术总协调4工程经理现场的落实，组织升降机的验收5技术主任方案编制6技术员技术交底、指导7质检员质量检查8现场负责人员、机械组织、现场指挥9安全员负责项目安全工作及相关内业资料10材料主任材料供应11测量员轴线、标高、垂直度控制12机械员负责电梯进场、安装、验收、协调、机械的正常使用。4.2.电梯安装时间电梯
8、编号楼号电梯型号电梯安装时间备注1#115#SC200/2002014年6月中旬2#116#SC200/2002014年7月上旬3#121#SC200/2002014年6月中旬4#122#SC200/2002014年7月上旬5#135#SC200/2002014年6月中旬4. 3.施工电梯的安装与拆除。具体的安装时间为：2014年6月，拆除时间为：2015年10月。5. 4.劳动力组织施工升降机安装与拆除过程中所用劳动力全部由电梯厂家负责组织。5施工工艺6. 1升降机基础施工7. 1.1技术要求(1)基础厚度为25Omnb配双层双向钢筋网片，钢筋直径中14mm,网格间距200mm。(2)预留2
9、孔尺寸为600X200mm,深250mm,孔内钢筋网外露，供二次浇注。(3)基础预埋件必须牢固地固定在基础加强钢筋上，室外电梯施工预埋底架或者预埋螺栓同租赁厂家沟通处理，。(4)基础表面平整度偏差2mm,预留孔洞位置偏差W3mrn,基础底板平面位置偏差W3mm.(5)室外电梯基础落在顶板上，顶板厚度16Omm(121#为300三)。为保证室外电梯基础的承载力，室外电梯基础范围内的地下室顶板需要回顶，以满足升降机基础地基承载力要求。注：梁下部位需单独回顶，钢管落地，间距同碗扣架立杆并用钢管与碗扣架连接。(6)室外电梯基础施工完毕在基础外侧根据双笼电梯护栏外型砌筑挡墙。挡墙采用页岩砖进行砌筑，墙宽
10、度240mm,砌筑采用1:3水泥砂浆。挡墙外设置IOoonInlXIOoOmnlX30Omnl集水坑。在基础维护墙外侧设置排水沟，排水沟200X25Omm,找坡现。备有一台抽水泵，以备现场水量大时及时将水排走。排水沟设置据回填之后场地实际标高现场确定。(7)制作基础时必须同时埋好接地装置。31003600g880115#电梯基础43-880OO5. oCO6. 1.2基础施工(1)根据施工升降机各部件的自重、动荷载、冲切力以各荷载的系数，原说明书设计基础尺寸为4300X3900X250,配置钢筋为中14200双向钢筋网片，混凝土采用C30。根据本工程实际情况，升降机基础直接落在夹层或车库顶板上
11、，具体位置如下：115#楼施工电梯基础定位图116#楼施工电梯基础定位图121#楼施工电梯基础定位图122#楼施工电梯基础定位图135#楼施工电梯基础定位图(2)施工电梯预埋螺栓孔混凝土进行二次浇灌。在混凝土强度达到70%以上时，经验收合格后方能安装升降机。(3)绑扎升降机基础钢筋，此工序做好过程控制，施工记录，质量验收。(4)基础混凝土模板安装应牢固，接缝平整、紧密，浇注C30的碎应振捣密实。(5)对升降机基础进行养护，留置试块并做好砂强度报告。1 .2室外电梯安装、调试5 .2.1主要部件安装内容包括：基础地盘、一节基础节、两节标准节、吊笼、外笼、电缆护架及滑车、电气线路等，安装步骤如下：
12、(1)把基础表面打扫干净，去除预埋件螺纹孔上的杂物，并在其上涂抹2号锂基润滑脂。(2)把基础地盘安装在基础平台上，用水平尺检查水平度并用垫片进行调整，调整好水平度后将螺栓稍微拧紧。(3)按次序装上一节基础节和两节标准节，装基础节时应将缓冲弹簧一同装上。(4)检查导轨架垂直度，然后调整，将螺栓拧紧，基础地盘的螺栓预紧力为700Nm,基础节及标准节的螺栓预紧力为350Nnu(5)安装吊笼：把吊笼上导向轮松开，电机制动器松闸，用起重设备将吊笼吊到安装位置，使传动板上的小齿轮与标准节上的齿条契合，导向滚轮抱住标准节的主弦杆，慢慢将吊笼放下。就位后重新装好导向滚轮，通过导向滚轮的偏心轴调整滚轮预主弦杆的
13、间隙为0.40.6mm,然后调整转动板背面的两个背轮，使之与齿条背面接触。(6)将电机制动器松闸，并将传动部分与吊笼的链接耳板对好后，调整使传动板上的小齿轮与标准节上的齿条契合，使之与齿条的测隙WO.4mm,调整好后穿入销轴并固定。(7)吊笼及动力部分在标准节上安装调整好后，重新使电机制动器合闸。(8)安装好吊笼顶上的护身栏杆。(9)用上述安装方法安装好另一吊笼及其动力部分。(10)将吊笼用螺栓连接起来，调整外笼门框的垂直度并压紧地脚螺栓，装好围栏门上的联锁机构。（三）接通好电气线路，检查功能是否正常。(12)装好导轨架上的各限位装置。(13)将导向轮、齿轮、齿条、背轮等处按说明书相关要求润滑。5.2.2导轨架的加高(1)将吊笼内的操作开关移到到吊笼顶上，装上吊杆。(2)用吊杆或吊车吊三节标准节到吊笼顶上。(3)把吊笼尽可能开到靠近导轨架的顶部。(4)吊起一节标准节，把它放到导轨架顶部，上好螺栓，松开吊钩，用350Nm的预紧力矩拧紧标准节联接螺栓。重复以上操作，直到所需高度。(5)安装标准节时，应同时相应地按照要求安装电缆导向架、附墙装置等
