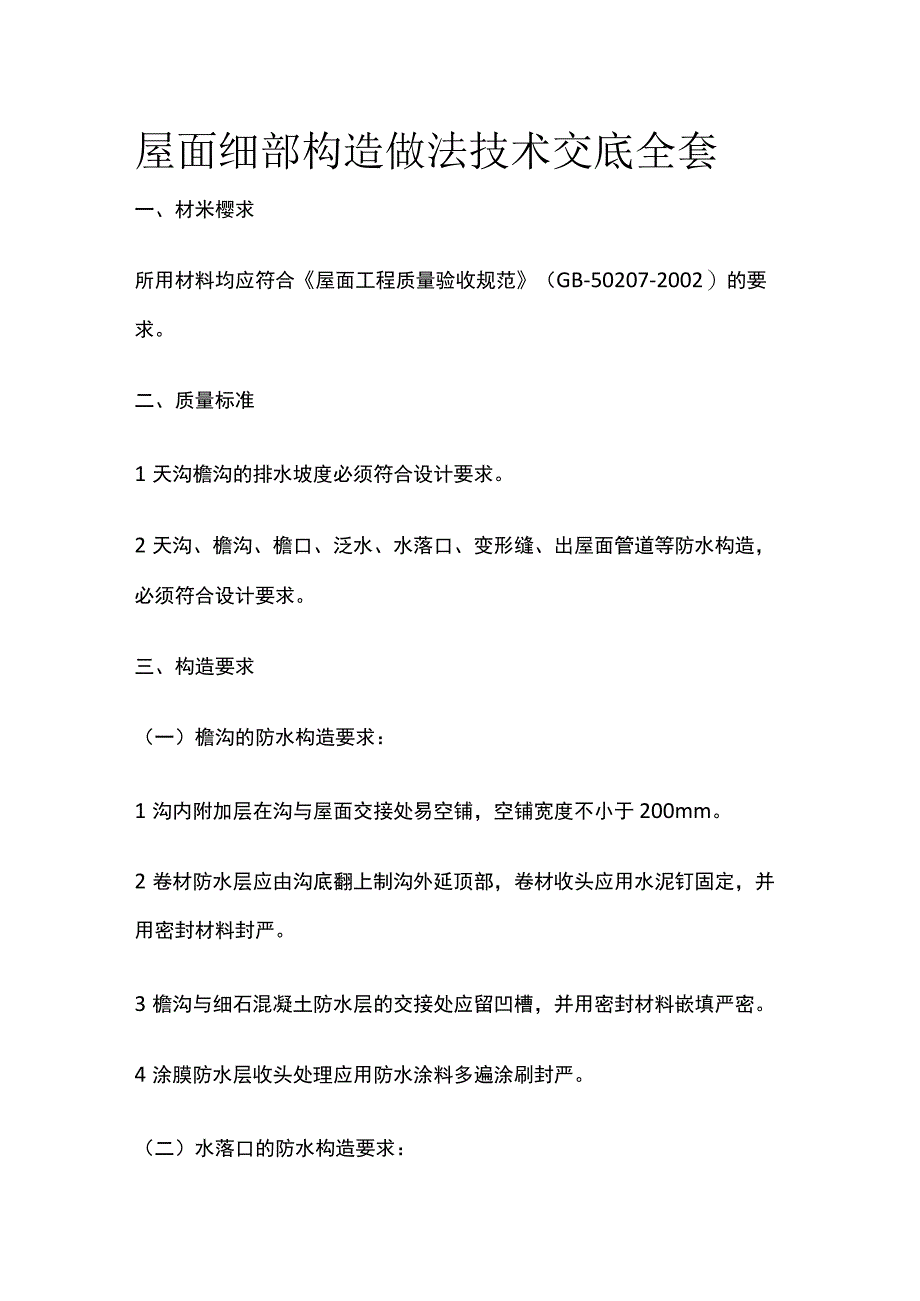

1、屋面细部构造做法技术交底全套一、材米樱求所用材料均应符合屋面工程质量验收规范（GB-50207-2002）的要求。二、质量标准1天沟檐沟的排水坡度必须符合设计要求。2天沟、檐沟、檐口、泛水、水落口、变形缝、出屋面管道等防水构造，必须符合设计要求。三、构造要求（一）檐沟的防水构造要求：1沟内附加层在沟与屋面交接处易空铺，空铺宽度不小于200mm。2卷材防水层应由沟底翻上制沟外延顶部，卷材收头应用水泥钉固定，并用密封材料封严。3檐沟与细石混凝土防水层的交接处应留凹槽，并用密封材料嵌填严密。4涂膜防水层收头处理应用防水涂料多遍涂刷封严。（二）水落口的防水构造要求：1水落口杯上口的标高应设置在沟底的最

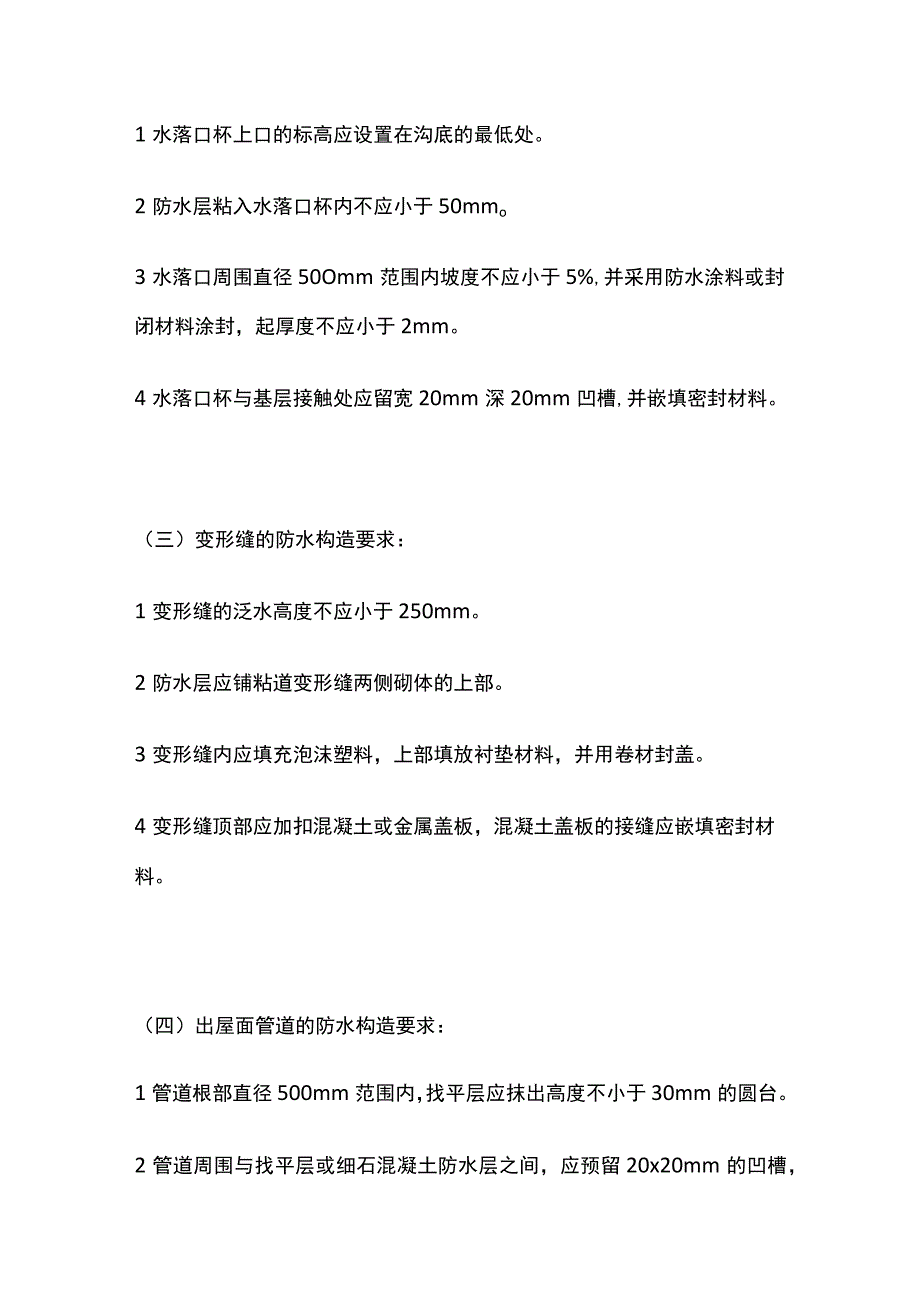

2、低处。2防水层粘入水落口杯内不应小于50mmo3水落口周围直径50Omm范围内坡度不应小于5%,并采用防水涂料或封闭材料涂封，起厚度不应小于2mm。4水落口杯与基层接触处应留宽20mm深20mm凹槽,并嵌填密封材料。（三）变形缝的防水构造要求：1变形缝的泛水高度不应小于250mm。2防水层应铺粘道变形缝两侧砌体的上部。3变形缝内应填充泡沫塑料，上部填放衬垫材料，并用卷材封盖。4变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应嵌填密封材料。（四）出屋面管道的防水构造要求：1管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台。2管道周围与找平层或细石混凝土防水层之间，应预留20

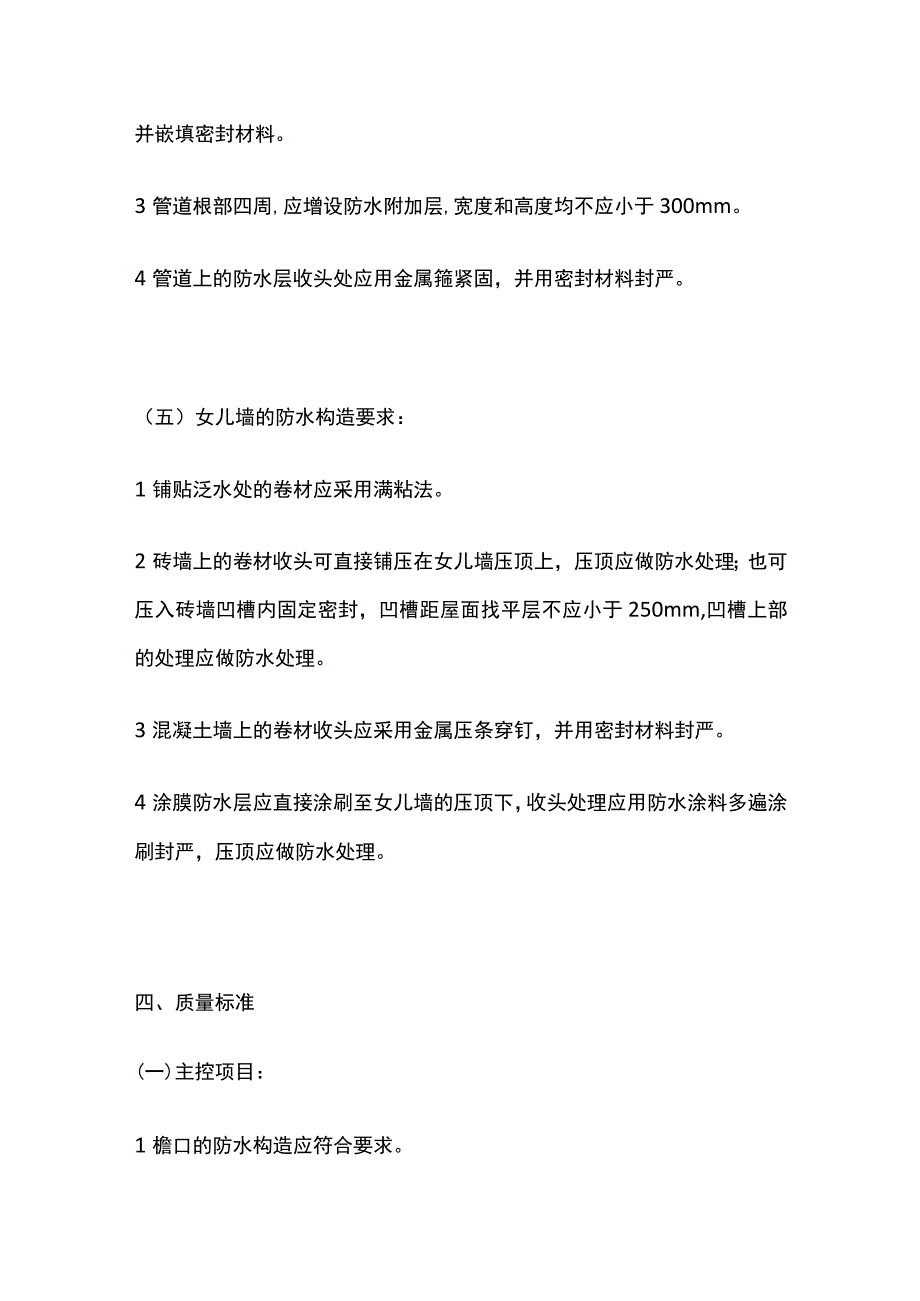

3、x20mm的凹槽，并嵌填密封材料。3管道根部四周,应增设防水附加层,宽度和高度均不应小于300mm。4管道上的防水层收头处应用金属箍紧固，并用密封材料封严。（五）女儿墙的防水构造要求：1铺贴泛水处的卷材应采用满粘法。2砖墙上的卷材收头可直接铺压在女儿墙压顶上，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm,凹槽上部的处理应做防水处理。3混凝土墙上的卷材收头应采用金属压条穿钉，并用密封材料封严。4涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理。四、质量标准(一)主控项目：1檐口的防水构造应符合要求。2檐口的排水坡度应符合
4、设计要求；檐口部位不得有渗漏和积水现象。3檐沟、天沟的防水构造应符合设计要求。4檐沟、天沟的排水坡度应符合设计要求；沟内不得有渗漏和积水现象。5女儿墙和山墙的防水构造应符合设计要求。6女儿墙和山墙的压顶向内排水坡度不应小于5%,压顶内侧下端应做成鹰嘴或滴水槽。7女儿墙和山墙的根部不得有渗漏和积水现象。8水落口的防水构造应符合设计要求。9水落口杯上口应设在沟底的最低处；水落口处不得有渗漏和积水现象。10变形缝的防水构造应符合设计要求。11变形缝处不得有渗漏和积水现象。12伸出屋面管道的防水材料应符合设计要求。13伸出屋面管道根部不得有渗漏和积水现象。14屋面出入口的防水构造应符合设计要求。15屋
5、面出入口处不得有渗漏和积水现象。16反梁过水孔的防水构造应符合设计要求。17反梁过水孔处不得有渗漏和积水现象。18设施基座的防水狗崽应符合设计要求。19设施基座处不得有渗漏和积水现象。20屋脊的防水构造应符合设计要求。21屋脊处不得有渗漏现象。22屋顶窗的防水构造应符合设计要求。23屋顶窗及其周围不得有渗漏现象。（二）一般项目：1檐口800mm范围内的卷材应满粘。2卷材手头应再找平层的凹槽内用金属压条钉压固定，并应用密封材料封严。3涂抹手头应用防水涂料多遍涂刷。4檐口端部应抹聚合物水泥砂浆，其下端应做成鹰嘴和滴水槽。5檐沟、天沟附加层铺设应符合设计要求。6檐沟防水层应由沟底反伤至外侧顶部，卷材
6、收头应用金属压条钉压固定，应应用密封材料封严；涂膜收头应用防水涂料多遍涂刷。7檐沟夕M则顶部及侧面均应抹聚合物水泥砂浆，其下端应做成鹰嘴或滴水槽。8女儿墙和山墙的泛水高度及附加层铺设应符合设计要求。9女儿墙和山墙的卷材应满粘，卷材收头应用金属压条钉压固定，应应用密封材料封严。10女儿墙和山墙的涂膜应直接涂刷至压顶下，涂膜收头应用防水涂料多遍涂刷。11水落口的数量和位置应符合设计要求；水落口被应安装牢固。12水落口周围直径500mm范围内坡度不应小于5%,水落口周围的附加层铺设应符合设计要求。13防水层及附加层伸入水落口被内不应小于50mm,并应粘接牢固。14变形缝的泛水高度及附加层铺设应符合设
7、计要求。15防水层应铺贴或涂刷至泛水墙的顶部。16等高变形缝顶部宜加扣混凝土或金属盖板。混凝土盖板的接缝应用密封材料封严；金属盖板应铺钉牢固，搭接缝应顺流水方向，并应做好防锈处理。17高低跨变形缝在高跨墙面上的防水卷材封盖和金属盖板，用用金属压条钉压固定，并应用密封材料封严。18生出屋面管道的泛水高度及附加层铺设，应符合设计要求。19伸出屋面管道周围的找平层应抹出高度不小于30mm的排水坡。20卷材防水层收头应用金属箍固定，并应用密封材料封严；涂膜防水层收头应用防水涂料多遍涂刷。21屋面垂直出入口防水层收头应压在压顶圈下，附加层铺设应符合设计要求。22屋面水平出入口防水层收头应压在混凝土踏步下
8、，附加层铺设和护墙应符合设计要求。23屋面出入口的泛水高度不应小于250mm。24反梁过水孔的孔底标高、孔洞尺寸或预埋管管径，均应符合设计要求。25反梁过水孔的孔洞四周应涂刷防水涂料；预埋管道两端周围与混凝土接触处应留凹槽，并应用密封材料封严。26设施基座与构造层相连时，防水层应包裹设施基座的上部，并应在地脚螺栓周围做密封处理。27.设施基座直接放置在防水层上时，设施基座下部应增设附加层，必要时应在其上浇筑细石混凝土，其厚度不应小于50mm.28需经常维护的设施基座周围和屋面出入口至设施之间的人行道，应铺设块体材料或细石混凝土保护层。29平脊和斜脊铺设应顺直，应无起伏现象。30脊瓦应搭盖正确，间距应均匀，封固应严密。31屋顶窗用金属排水板、窗框固定铁脚应与屋面连接牢固。32屋顶窗用窗口防水卷材应铺贴平整，粘结应牢固。
