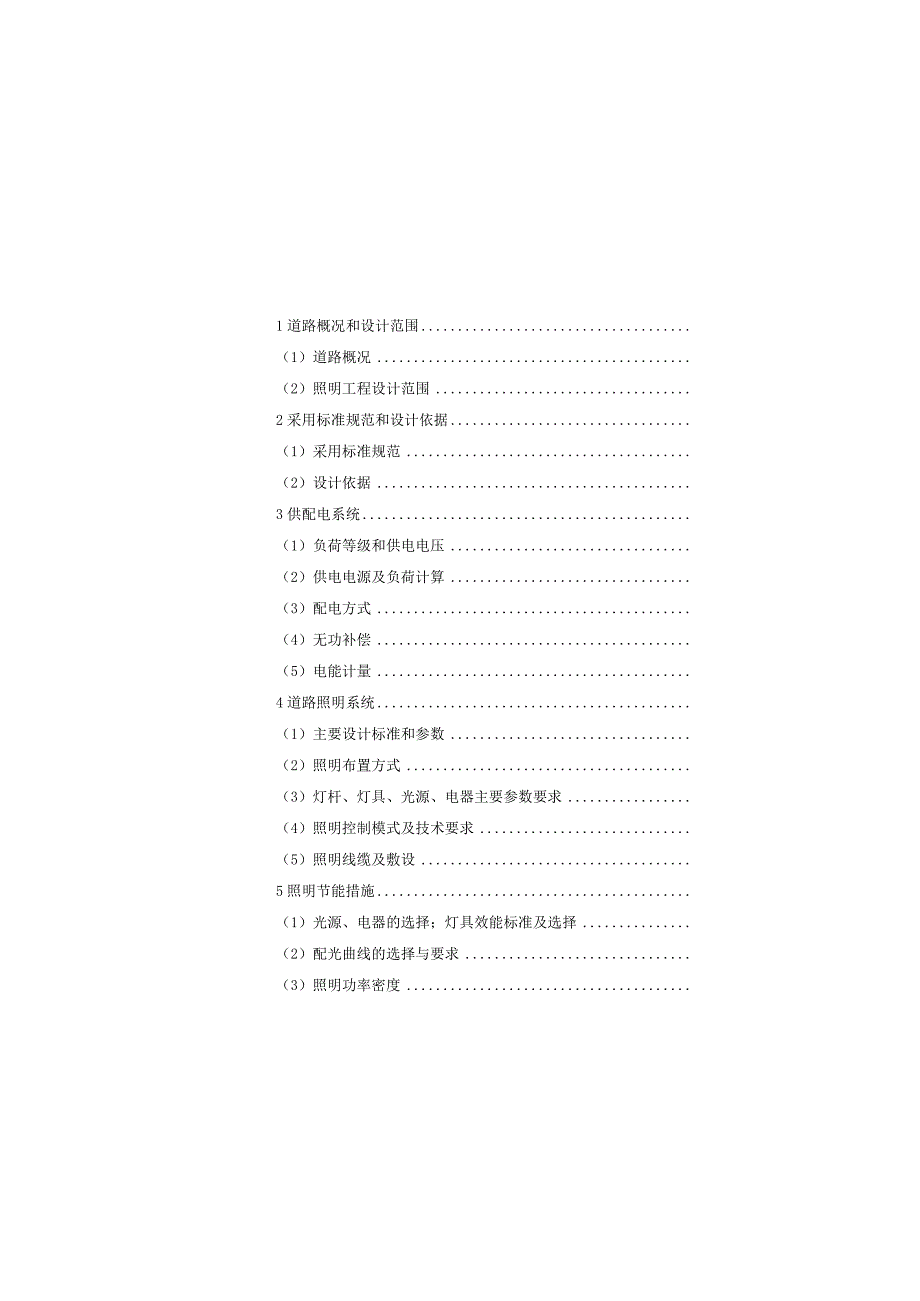

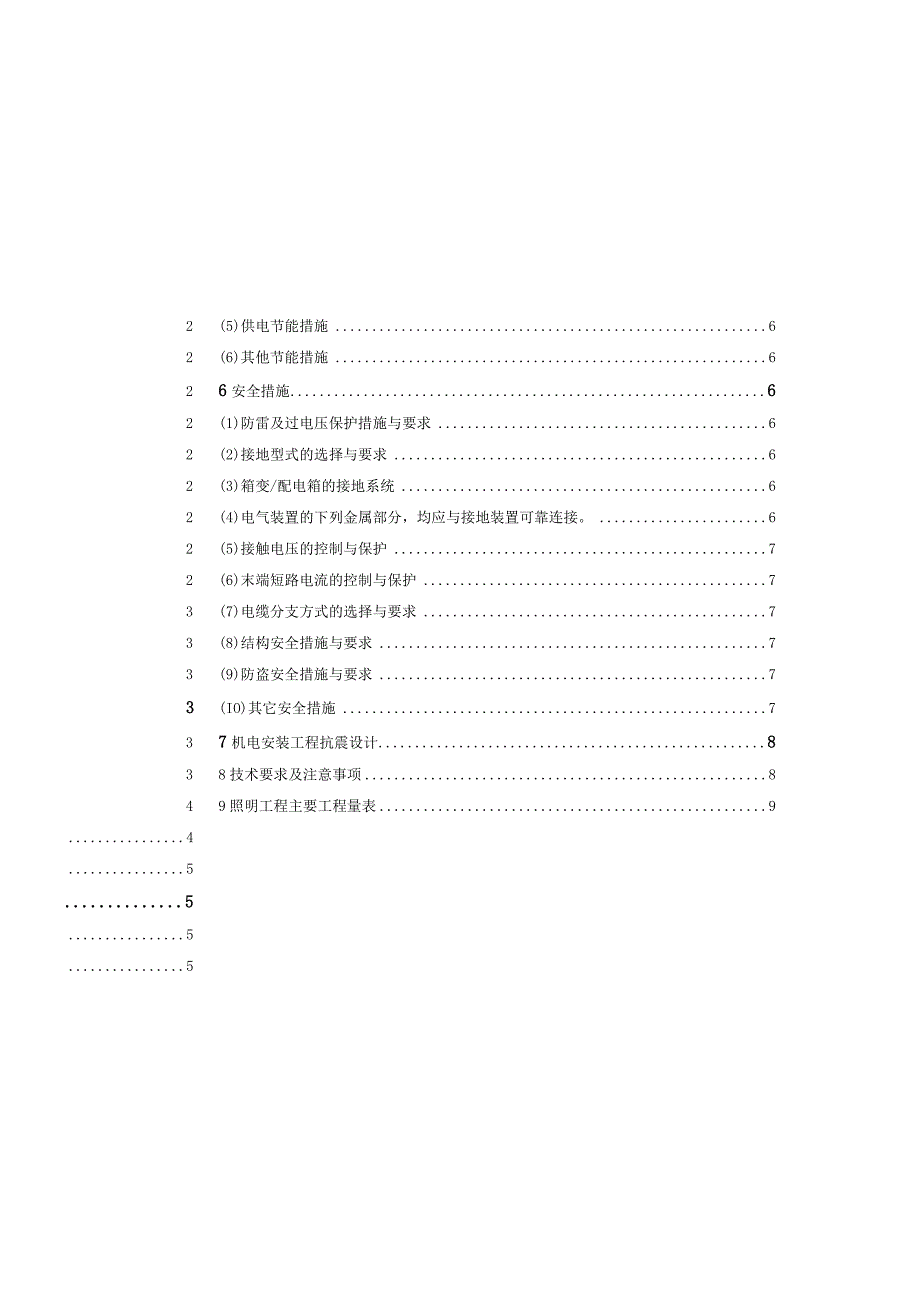

1、2(5)供电节能措施62(6)其他节能措施626安全措施62(1)防雷及过电压保护措施与要求62(2)接地型式的选择与要求62(3)箱变/配电箱的接地系统62(4)电气装置的下列金属部分，均应与接地装置可靠连接。62(5)接触电压的控制与保护72(6)末端短路电流的控制与保护73(7)电缆分支方式的选择与要求73(8)结构安全措施与要求73(9)防盗安全措施与要求73(IO)其它安全措施737机电安装工程抗震设计838技术要求及注意事项849照明工程主要工程量表945555551道路概况和设计范围（1）道路概况（2）照明工程设计范围2采用标准规范和设计依据（1）采用标准规范（2）设计依据3供配
2、电系统（1）负荷等级和供电电压（2）供电电源及负荷计算（3）配电方式（4）无功补偿（5）电能计量4道路照明系统（1）主要设计标准和参数（2）照明布置方式（3）灯杆、灯具、光源、电器主要参数要求（4）照明控制模式及技术要求（5）照明线缆及敷设5照明节能措施（1）光源、电器的选择；灯具效能标准及选择（2）配光曲线的选择与要求（3）照明功率密度（4）照明管理和控制措施9）LED城市道路照明应用技术要求GBT31832-201510）道路照明用LED灯性能要求GBT24907-201011）剩余电流动作保护装置安装和运行GB13955-201712）建筑设计防火规范（2018版）GB50016-201
3、413）交流电气装置的接地设计规范GB50065-201114）建筑机电工程抗震设计规范GB50981-201415）建筑与市政工程抗震通用规范（GB55002-2021）16）城市道路交通工程项目规范（GB55011-2021）17）建筑电气与智能化通用规范（GB55024-2022）18）本公司其他专业提供的相关资料（2）设计依据1）业主与我院签定的设计合同；2）业主提供的相关资料；3）道路及其它相关专业提供的设计资料；3供配电系统（1）负荷等级和供电电压本工程路灯照明为城市三级用电负荷。各照明回路采用AC380/220V供电,1.ED单灯在开关电源后采用DC24V供电。（2）供电电源及负
4、荷计算本工程用电设备总容量约为IOkW（含道路照明、预留用电）。本项目照明设备负荷较小，故不设置路灯专用箱变。考虑供电线缆电压损失及经济性，为1道路概况和设计范围（1）道路概况重工业园位于，本次设计道路为园区一期控规区内的一条城市支路C12道路。C12道路位于园区西南角，起于南环大道延伸段，自南向北延伸，止于长安路延伸段。设计范围内C12道路全长306.079m,规划为城市支路，规划红线宽度为20m（3.Om人行道+7m车行道+7m车行道+3.Om人行道），双向4车道，设计车速20kmh,沥青路面。（2）照明工程设计范围1）供配电系统2）道路照明系统3）安全措施2采用标准规范和设计依据（1）采
5、用标准规范1）城市道路照明设计标准CJJ45-20152）城市道路照明工程施工及验收规程CJJ89-20123）低压配电设计规范GB50054-20114）2OkV及以下变电所设计规范GB50053-20135）电气装置安装工程接地装置施工及验收规范GB50169-20166）供配电系统设计规范GB50052-20097）建筑物防雷设计规范GB50057-20108）电力工程电缆设计标准GB50217-2018宽度m度Uiv(cdm2)初始值SR最小值Lmin/LaV度Eav度Einin/Eav度1.PD(Wm2)支路141.210一0.4180.50.45交会区照明标准值交会区类型路面平均照
6、度维持值LX照度均匀度眩光限制次干路与支路交会300.4在驾驶炭观看灯具的方位角上，灯具在90和80高度角方向上的光强分别不得超过I0cd10001n和30cd10001m交会区设计参数表交会区类型路面平均照度维持值LX照度均匀度眩光限制次干路与支路交会37.80.4在驾驶员观看灯具的方位角上，灯具在90和80高度角方向上的光强分别不得超过IOcd/1000Im和30cd10001m(2)照明布置方式本次道路照明采用具有寿命长、发光效率高、功耗低、启动时间短、显色指数高、工作温度低、结构牢固、不怕震动、方向性好、工作电压低、无紫外线辐射、无毒、重量轻等众多优点的LED路灯。选用9m单臂灯沿道路
7、两侧人行道对称布置，灯杆间距30m,道路侧灯具选用90WLED灯，灯具仰角为10,臂长1.5m。灯具均采用半截光型。道路曲线路段(RVloOOn1)、交叉口及加宽段灯具布置适当缩短灯杆间距或增大灯具功率，以满足交汇区照度要求。路灯位置由道路中心线桩号定位，道路照明灯杆布置在人行道靠机动车道侧的路缘石边上，距离道路路缘石06u具体布置详道路照明平面图，管线布置位置详大样图。便于进出线，在终点平交口外侧设置一台室外路灯配电箱。配电箱防护等级要求不低于IP54,并应通风良好。配电箱不应设置在低洼处，且具备国家3C认证产品。配电箱进线电源拟由本项目周边已建成的路灯箱变预留低压回路引来。(3)配电方式路
8、灯配电箱的供电半径按40Om左右控制，要求正常运行情况下，照明灯具端电压应为额定电压的90%105%o(4)无功补偿1.ED光源自身功率因数较高，无需单灯补偿，道路照明LED光源功率因数不低于0.9,在上级箱变内设置集中补偿，补偿后功率因数达到092以上。(5)电能计量供电系统按照不同用电性质(照明、交通信号等)实现用电计量，采用低压集中计量方式。4道路照明系统(1)主要设计标准和参数根据城市道路照明设计标准(CJJ45-2015),道路照明参数计算如下：道路照明标准表级别车行道宽度m平均亮度1.av(cdm2)口(先)最大初始值环境比SR最小值均匀度IjninZLaV均I照度EaV均匀度Bm
9、in/Eav功率密度U,D(Wm2)支路140.75150.4100.30.5道路照明设计参数表级别车行道平均亮Tl魏)鼠大环境比均匀度平均照均匀功率密3）灯杆：灯杆材质为国标优质Q235或宝钢的特制SS400低硅低碳钢（其中Si0.04%.屈服强度245MPa）。提供钢材供货合同及质量证明书。灯杆采用内外壁热浸锌圆锥型钢管喷塑灯杆，热镀锌层厚度270um,锥度12/1000,外喷GB/T18922的相应色号哑光漆（灯杆颜色、造型等应由业主指定），壁厚不小于4mm,其制作应符合相应行业标准。灯杆下部设接线孔，配置专用防盗螺丝。（4）照明控制模式及技术要求工程采用单灯控制技术，采用集中照明控制器
10、配合单灯控制器实现单灯调光，照明控制采用自动和手动相结合的控制方式，同时安装路灯监控终端（与当地路灯控制系统兼容）并接入城市路灯管理处的三遥控制。采用的LED灯具备可调光功能，调光设备集成在LED单灯电路板处，根据当地实际情况设置多个时控段，降低夜间灯具亮度，要求控制器具有100%、70%和50%三档调光，根据时段进行调光，以实现不同车流量和人流量的不同照度要求，达到节能的目的。下半夜调光后次干路平均照度不低于IOLx,支路平均照度不低于8Lo集中照明控制系统有远程单灯控制、系统策略调控、防盗报警、远程参数监控、漏电报警、历史数据查询等功能。道路照明远程监控系统由上位机管理软件、智能网关、智能
11、单灯控制器组成。智能网关支持3G/4G、WIFKRJ45等方式入网并与监控中心进行通信，终端控制器采用无线射频的方式与智能网关进行通信。道路照明开灯和关灯时的天然光照度水平，次干路和支路宜为201x.（3）灯杆、灯具、光源、电器主要参数要求1）光源：1 .光源采用LED,要求显示指数大于等于70o2 .色品容差不大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012o3 .在标称工作状态下，灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6000小时的光源光通量维持率不应小于92%。2）灯具：1.灯具效能100Im/肌配套相应高导热系数的散热主题等附件
12、，灯具采用分体式。外观颜色应采用当地市政委指定的颜色或建设方指定的其他颜色。4 .灯具防护等级不应低于IP65,光源腔的防护等级不应低于IP54,道路照明灯具维护系数0.7,灯具电气腔的防护等级不应低于IP43。5 .灯具的电源模组应符合现行国家标准灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求GB19510.14的要求，且可现场替换，替换后防护等级不应降低。6 .灯具的无线电骚扰特性应符合现行国家标准电气照明和类似设备的无线电骚扰特性的限制和测量方法GB17743的要求，谐波电流限值应符合现行国家标准电磁兼容限值谐波电流发射限值（设备每相输入电流W16A）GB17625
13、.1的要求，电磁兼容抗扰度应符合现行国家标准一般照明用电设备电磁兼容抗扰度要求GB/T18595的要求。7 .灯具电源应通过国家强制性产品认证。查井，所有的电缆连接必须在检查井内完成，保护管内不得有电缆接头，每个手孔井内预留路灯电缆0.5米，检查井雨水采用自然渗漏方式。箱变出线及过街处设800X800检查井，排水用UPVC50的塑料管接入附近排水系统。8 照明节能措施(1)光源、电器的选择；灯具效能标准及选择照明光源采用光效高、寿命长、功耗低、超宽环境适应温度的LED路灯；1.ED路灯要求灯具效能限值不低于IOoIm/肌灯具色温TC=270OK500OK(灯具色温应由业主指定)，显色指数Ra不
