《常用焊接方法及特点全套.docx》由会员分享，可在线阅读，更多相关《常用焊接方法及特点全套.docx（5页珍藏版）》请在第壹文秘上搜索。

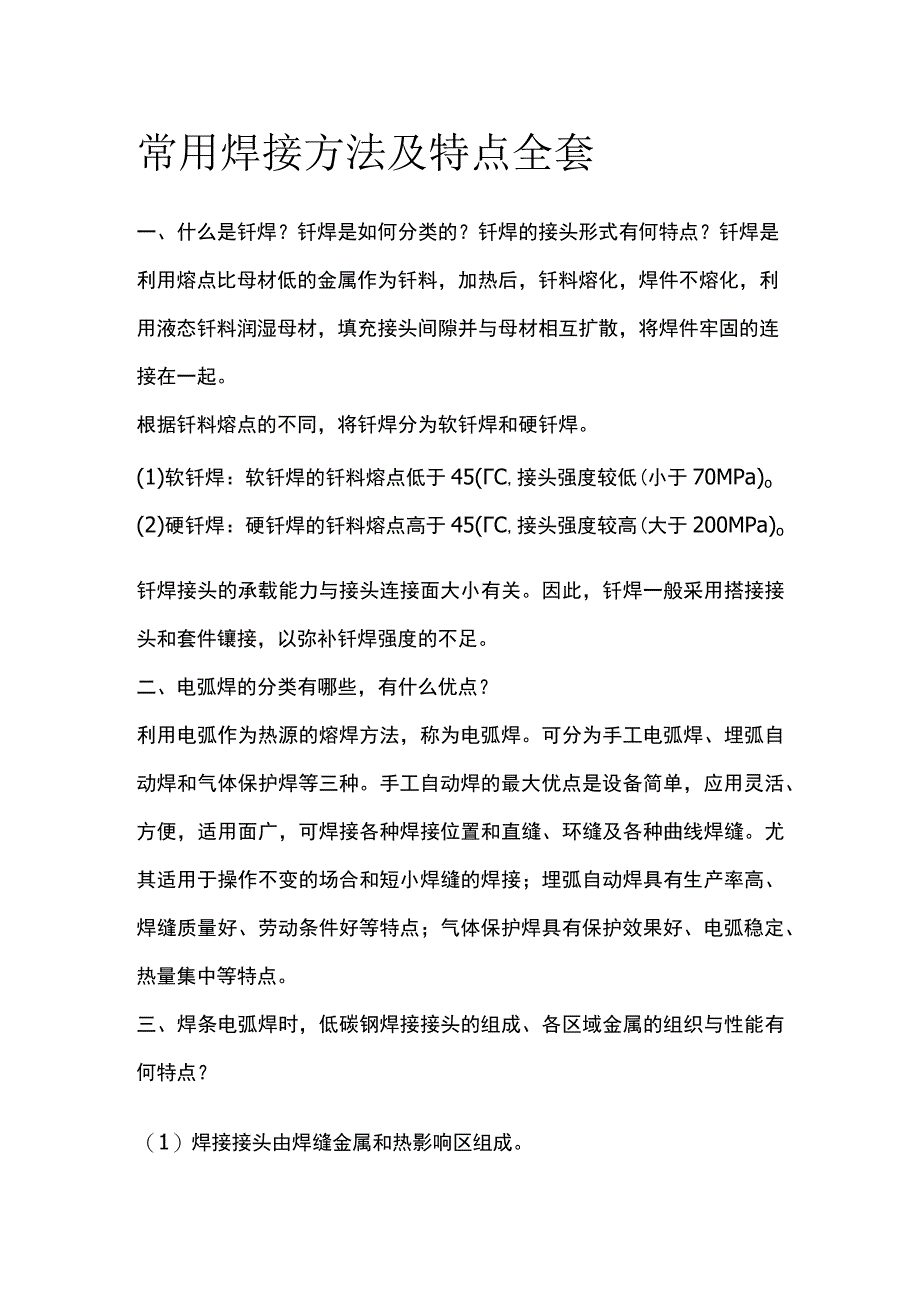

1、常用焊接方法及特点全套一、什么是钎焊？钎焊是如何分类的？钎焊的接头形式有何特点？钎焊是利用熔点比母材低的金属作为钎料，加热后，钎料熔化，焊件不熔化，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散，将焊件牢固的连接在一起。根据钎料熔点的不同，将钎焊分为软钎焊和硬钎焊。(1)软钎焊：软钎焊的钎料熔点低于45(C,接头强度较低(小于70MPa)o(2)硬钎焊：硬钎焊的钎料熔点高于45(C,接头强度较高(大于200MPa)o钎焊接头的承载能力与接头连接面大小有关。因此，钎焊一般采用搭接接头和套件镶接，以弥补钎焊强度的不足。二、电弧焊的分类有哪些，有什么优点？利用电弧作为热源的熔焊方法，称为电弧焊。

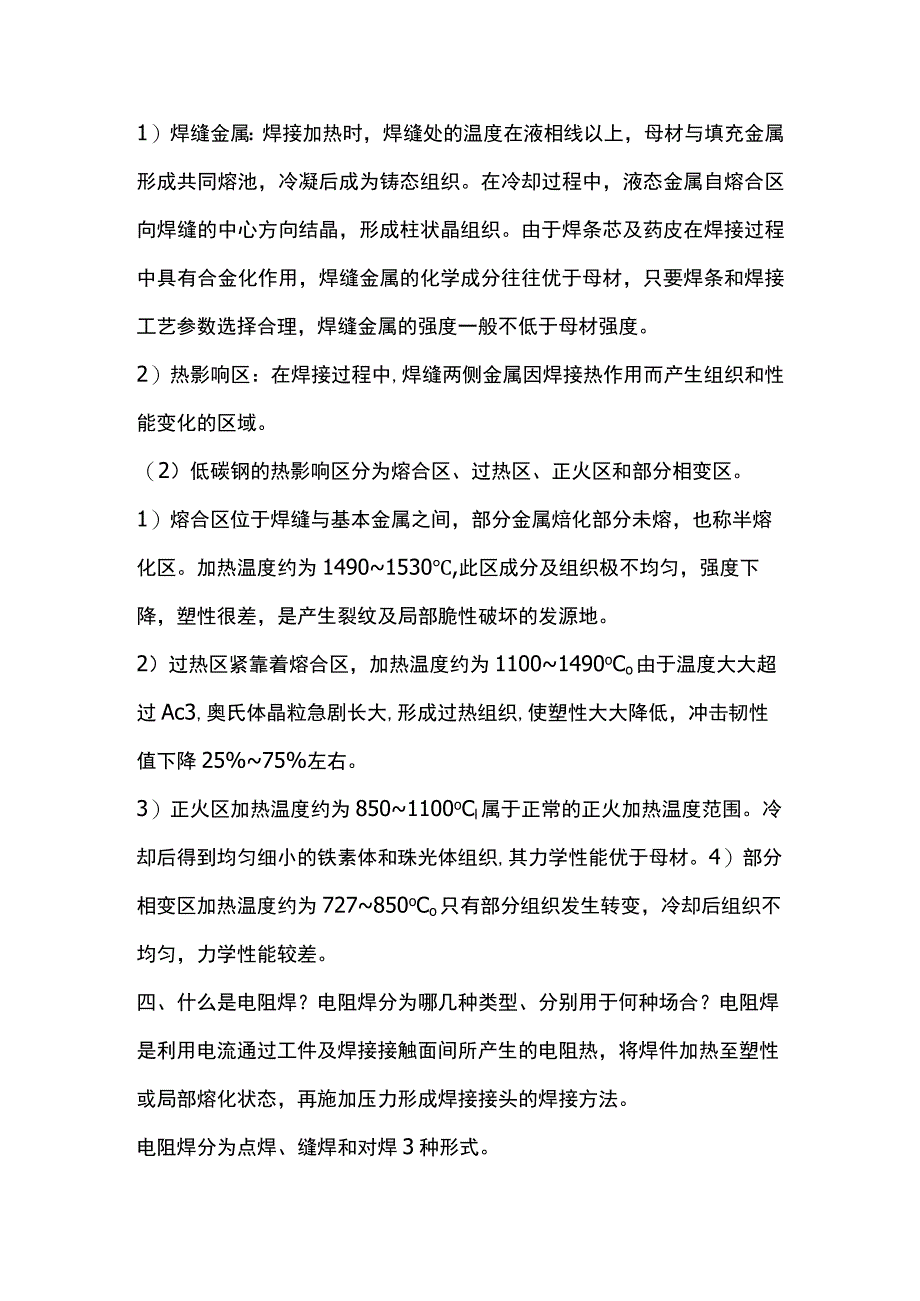

2、可分为手工电弧焊、埋弧自动焊和气体保护焊等三种。手工自动焊的最大优点是设备简单，应用灵活、方便，适用面广，可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。尤其适用于操作不变的场合和短小焊缝的焊接；埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点；气体保护焊具有保护效果好、电弧稳定、热量集中等特点。三、焊条电弧焊时，低碳钢焊接接头的组成、各区域金属的组织与性能有何特点？（1）焊接接头由焊缝金属和热影响区组成。1）焊缝金属：焊接加热时，焊缝处的温度在液相线以上，母材与填充金属形成共同熔池，冷凝后成为铸态组织。在冷却过程中，液态金属自熔合区向焊缝的中心方向结晶，形成柱状晶组织。由于焊条芯及药皮在焊
3、接过程中具有合金化作用，焊缝金属的化学成分往往优于母材，只要焊条和焊接工艺参数选择合理，焊缝金属的强度一般不低于母材强度。2）热影响区：在焊接过程中,焊缝两侧金属因焊接热作用而产生组织和性能变化的区域。（2）低碳钢的热影响区分为熔合区、过热区、正火区和部分相变区。1）熔合区位于焊缝与基本金属之间，部分金属焙化部分未熔，也称半熔化区。加热温度约为14901530,此区成分及组织极不均匀，强度下降，塑性很差，是产生裂纹及局部脆性破坏的发源地。2）过热区紧靠着熔合区，加热温度约为11001490oCo由于温度大大超过Ac3,奥氏体晶粒急剧长大,形成过热组织,使塑性大大降低，冲击韧性值下降25%75%

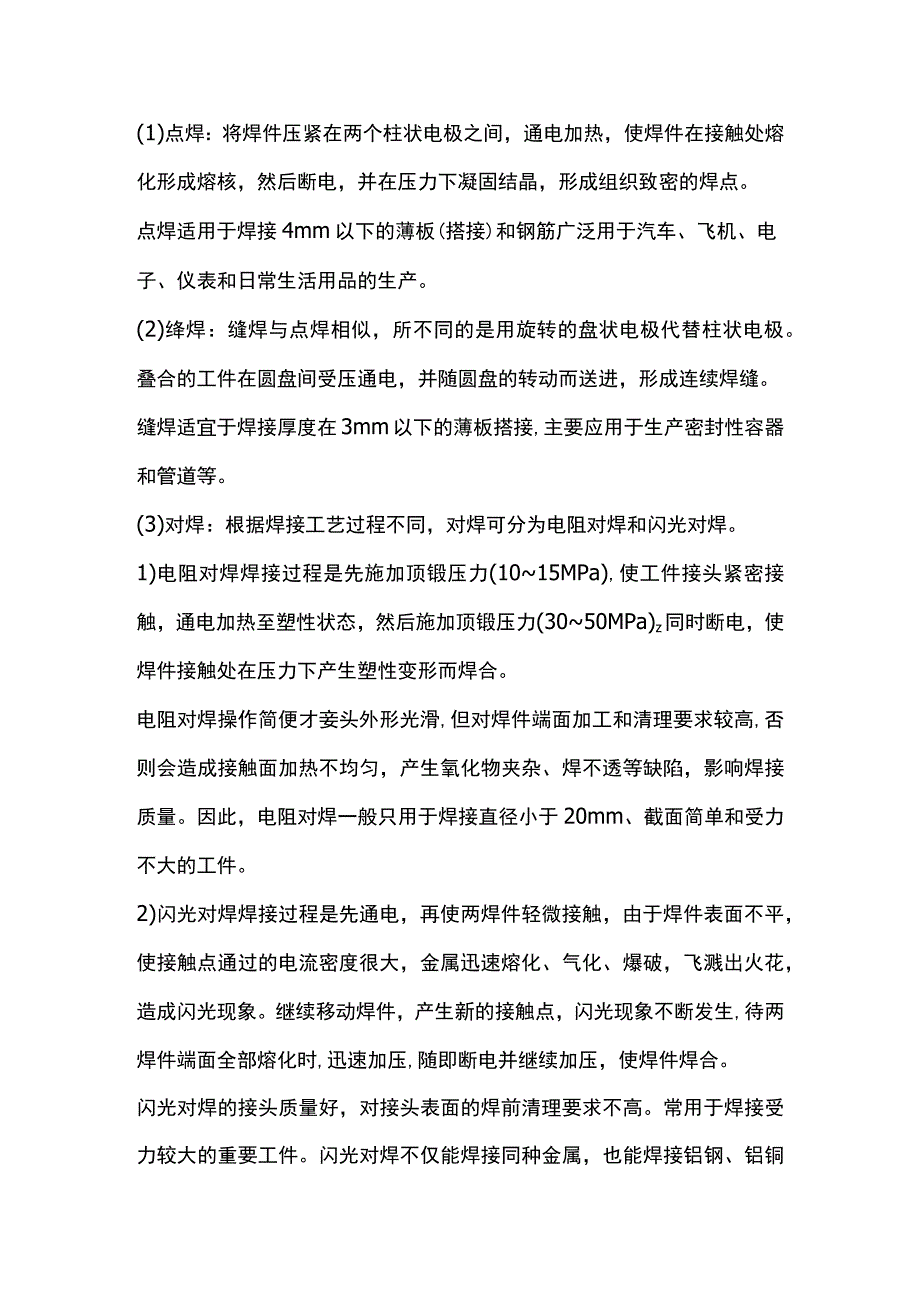

4、左右。3）正火区加热温度约为8501100oCl属于正常的正火加热温度范围。冷却后得到均匀细小的铁素体和珠光体组织,其力学性能优于母材。4）部分相变区加热温度约为727850oCo只有部分组织发生转变，冷却后组织不均匀，力学性能较差。四、什么是电阻焊？电阻焊分为哪几种类型、分别用于何种场合？电阻焊是利用电流通过工件及焊接接触面间所产生的电阻热，将焊件加热至塑性或局部熔化状态，再施加压力形成焊接接头的焊接方法。电阻焊分为点焊、缝焊和对焊3种形式。(1)点焊：将焊件压紧在两个柱状电极之间，通电加热，使焊件在接触处熔化形成熔核，然后断电，并在压力下凝固结晶，形成组织致密的焊点。点焊适用于焊接4mm以
5、下的薄板(搭接)和钢筋广泛用于汽车、飞机、电子、仪表和日常生活用品的生产。(2)绛焊：缝焊与点焊相似，所不同的是用旋转的盘状电极代替柱状电极。叠合的工件在圆盘间受压通电，并随圆盘的转动而送进，形成连续焊缝。缝焊适宜于焊接厚度在3mm以下的薄板搭接,主要应用于生产密封性容器和管道等。(3)对焊：根据焊接工艺过程不同，对焊可分为电阻对焊和闪光对焊。1)电阻对焊焊接过程是先施加顶锻压力(1015MPa),使工件接头紧密接触，通电加热至塑性状态，然后施加顶锻压力(3050MPa)z同时断电，使焊件接触处在压力下产生塑性变形而焊合。电阻对焊操作简便才妾头外形光滑,但对焊件端面加工和清理要求较高,否则会造
6、成接触面加热不均匀，产生氧化物夹杂、焊不透等缺陷，影响焊接质量。因此，电阻对焊一般只用于焊接直径小于20mm、截面简单和受力不大的工件。2)闪光对焊焊接过程是先通电，再使两焊件轻微接触，由于焊件表面不平，使接触点通过的电流密度很大，金属迅速熔化、气化、爆破，飞溅出火花，造成闪光现象。继续移动焊件，产生新的接触点，闪光现象不断发生,待两焊件端面全部熔化时,迅速加压,随即断电并继续加压，使焊件焊合。闪光对焊的接头质量好，对接头表面的焊前清理要求不高。常用于焊接受力较大的重要工件。闪光对焊不仅能焊接同种金属，也能焊接铝钢、铝铜等异种金属，可以焊接0.01mm的金属丝，也可以焊接直径500mm的管子及
7、截面为20000mm2的板材。五、激光焊的基本原理是什么？有何特点及用途?激光焊利用聚焦的激光束作为能源轰击工件所产生的热量进行焊接。激光焊具有如下特点：1）激光束能量密度大，加热过程极短，焊点小，热影响区窄，焊接变形小，焊件尺寸精度高；2）可以焊接常规焊接方法难以焊接的材料，如焊接铝、鱼目、徂、错等难熔金属；3）可以在空气中焊接有色金属，而不需外加保护气体；4）激光焊设备较复杂，成本高。激光焊可以焊接低合金高强度钢、不锈钢及铜、银、钛合金等；异种金属以及非金属材料（如陶瓷、有机玻璃等）；目前主要用于电子仪表、航空、航天、原子核反应堆等领域。六、电子束焊的基本原理是什么？有何特点及用途？电子束焊利用在真空中利用聚焦的高速电子束轰击焊接表面，使之瞬间熔化并形成焊接接头。电子束焊具有以下特点：1）能量密度大，电子穿透力强；2）焊接速度快，热影响取消，焊接变形小；3）真空保护好，焊缝质量高，特别适用于活波金属的焊接。电子束焊用于焊接低合金钢、有色金属、难熔金属、复合材料、异种材料等，薄板、厚板均可。特别适用于焊接厚件及要求变形很小的焊件、真空中使用器件、精密微型器件等。
