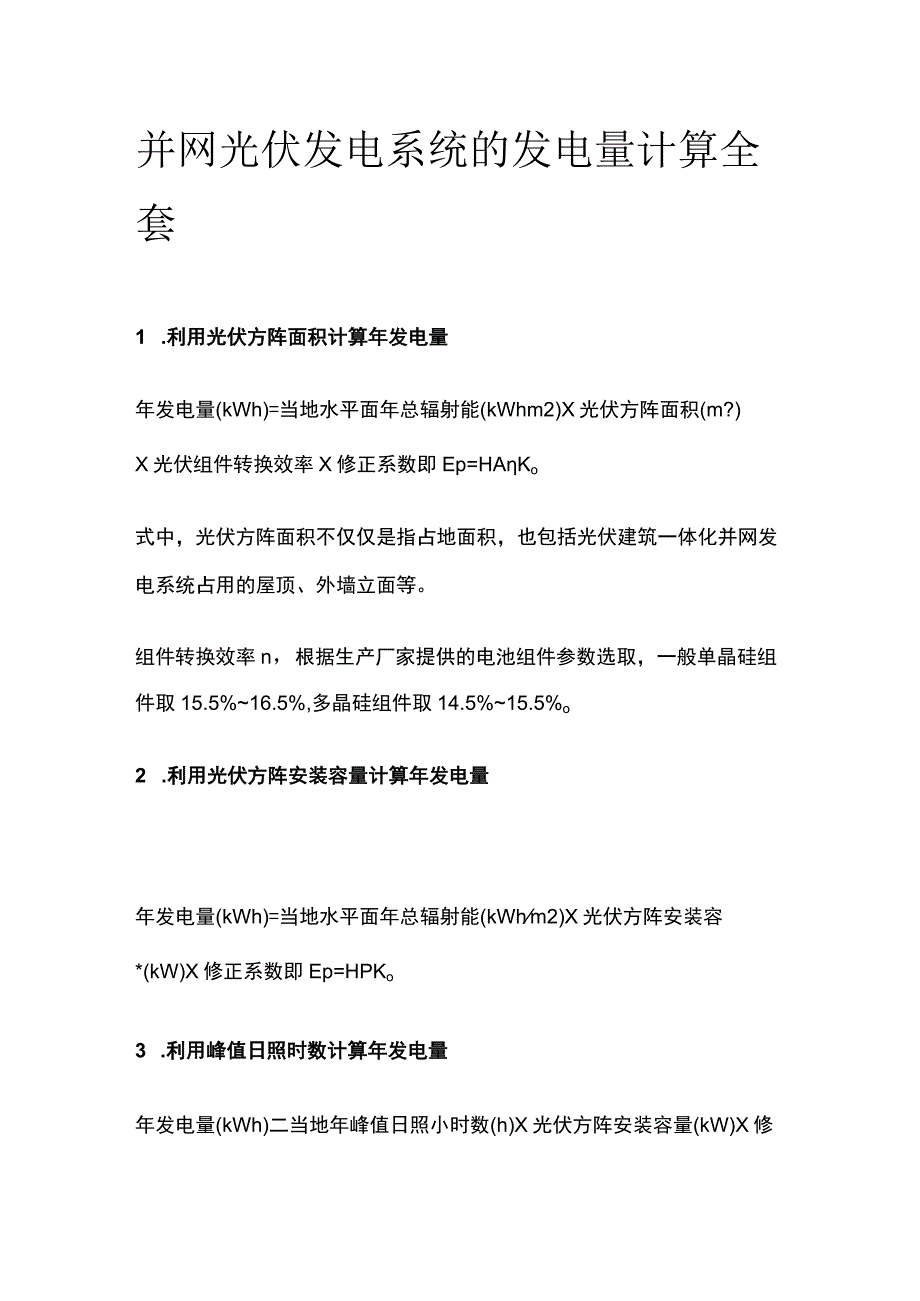

1、并网光伏发电系统的发电量计算全套1 .利用光伏方阵面积计算年发电量年发电量(kWh)=当地水平面年总辐射能(kWhm2)X光伏方阵面积(m?)X光伏组件转换效率X修正系数即Ep=HAKo式中,光伏方阵面积不仅仅是指占地面积,也包括光伏建筑一体化并网发电系统占用的屋顶、外墙立面等。组件转换效率n,根据生产厂家提供的电池组件参数选取,一般单晶硅组件取15.5%16.5%,多晶硅组件取14.5%15.5%o2 .利用光伏方阵安装容量计算年发电量年发电量(kWh)=当地水平面年总辐射能(kWhm2)X光伏方阵安装容*(kW)X修正系数即Ep=HPKo3 .利用峰值日照时数计算年发电量年发电量(kWh)

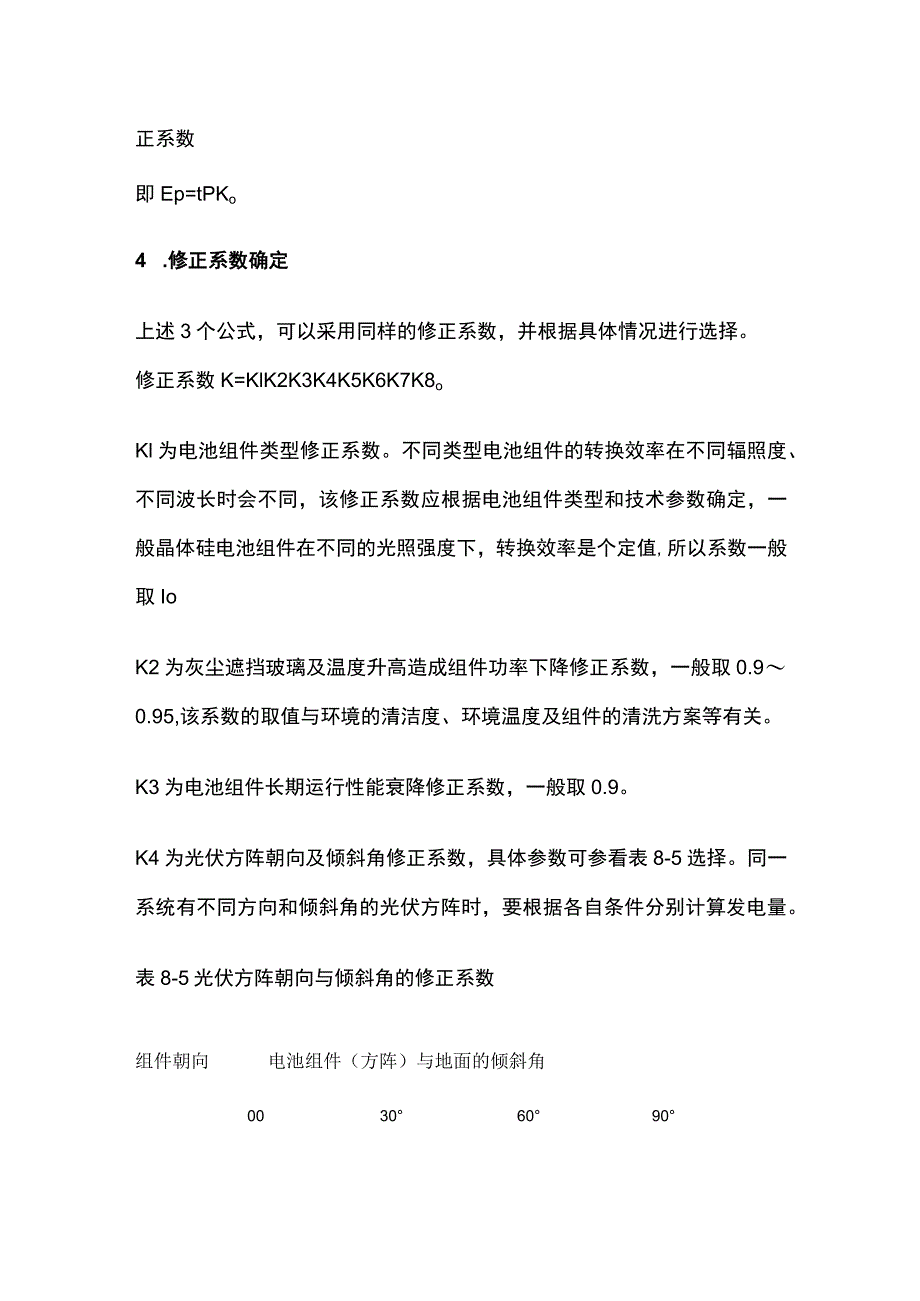

2、二当地年峰值日照小时数(h)X光伏方阵安装容量(kW)X修正系数即Ep=tPKo4 .修正系数确定上述3个公式,可以采用同样的修正系数,并根据具体情况进行选择。修正系数K=KlK2K3K4K5K6K7K8oKl为电池组件类型修正系数。不同类型电池组件的转换效率在不同辐照度、不同波长时会不同,该修正系数应根据电池组件类型和技术参数确定,一般晶体硅电池组件在不同的光照强度下,转换效率是个定值,所以系数一般取IoK2为灰尘遮挡玻璃及温度升高造成组件功率下降修正系数,一般取0.90.95,该系数的取值与环境的清洁度、环境温度及组件的清洗方案等有关。K3为电池组件长期运行性能衰降修正系数,一般取0.9。

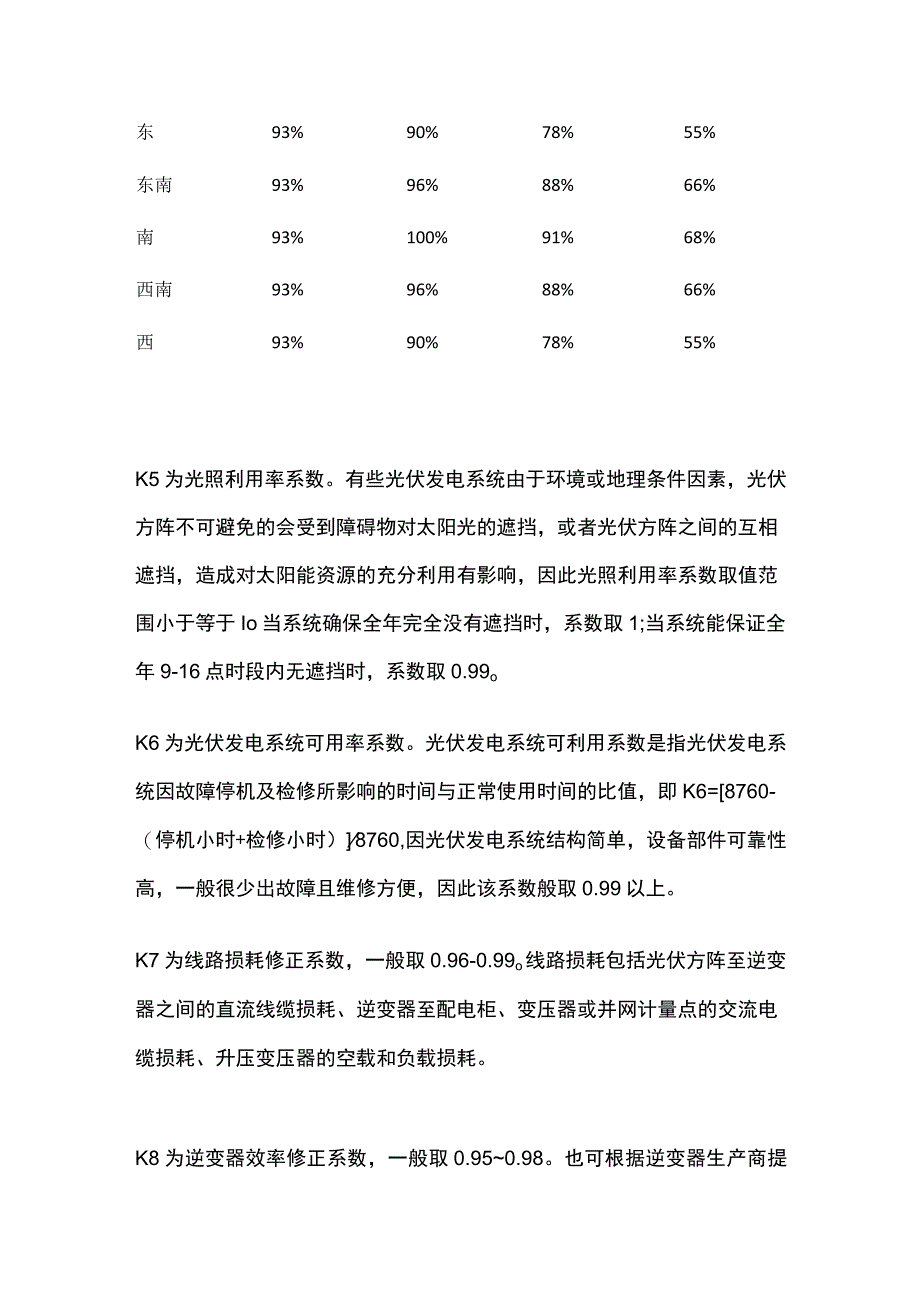

3、K4为光伏方阵朝向及倾斜角修正系数,具体参数可参看表8-5选择。同一系统有不同方向和倾斜角的光伏方阵时,要根据各自条件分别计算发电量。表8-5光伏方阵朝向与倾斜角的修正系数组件朝向电池组件(方阵)与地面的倾斜角00306090东93%90%78%55%东南93%96%88%66%南93%100%91%68%西南93%96%88%66%西93%90%78%55%K5为光照利用率系数。有些光伏发电系统由于环境或地理条件因素,光伏方阵不可避免的会受到障碍物对太阳光的遮挡,或者光伏方阵之间的互相遮挡,造成对太阳能资源的充分利用有影响,因此光照利用率系数取值范围小于等于Io当系统确保全年完全没有遮挡时,

4、系数取1;当系统能保证全年9-16点时段内无遮挡时,系数取0.99oK6为光伏发电系统可用率系数。光伏发电系统可利用系数是指光伏发电系统因故障停机及检修所影响的时间与正常使用时间的比值,即K6=8760-(停机小时+检修小时)8760,因光伏发电系统结构简单,设备部件可靠性高,一般很少出故障且维修方便,因此该系数般取0.99以上。K7为线路损耗修正系数,一般取0.96-0.99o线路损耗包括光伏方阵至逆变器之间的直流线缆损耗、逆变器至配电柜、变压器或并网计量点的交流电缆损耗、升压变压器的空载和负载损耗。K8为逆变器效率修正系数,一般取0.950.98。也可根据逆变器生产商提供的欧洲效率参数确定。这里说的逆变器效率是指逆变器将输入的直流电能转换为交流电能在不同功率段下的加权评价效率。
