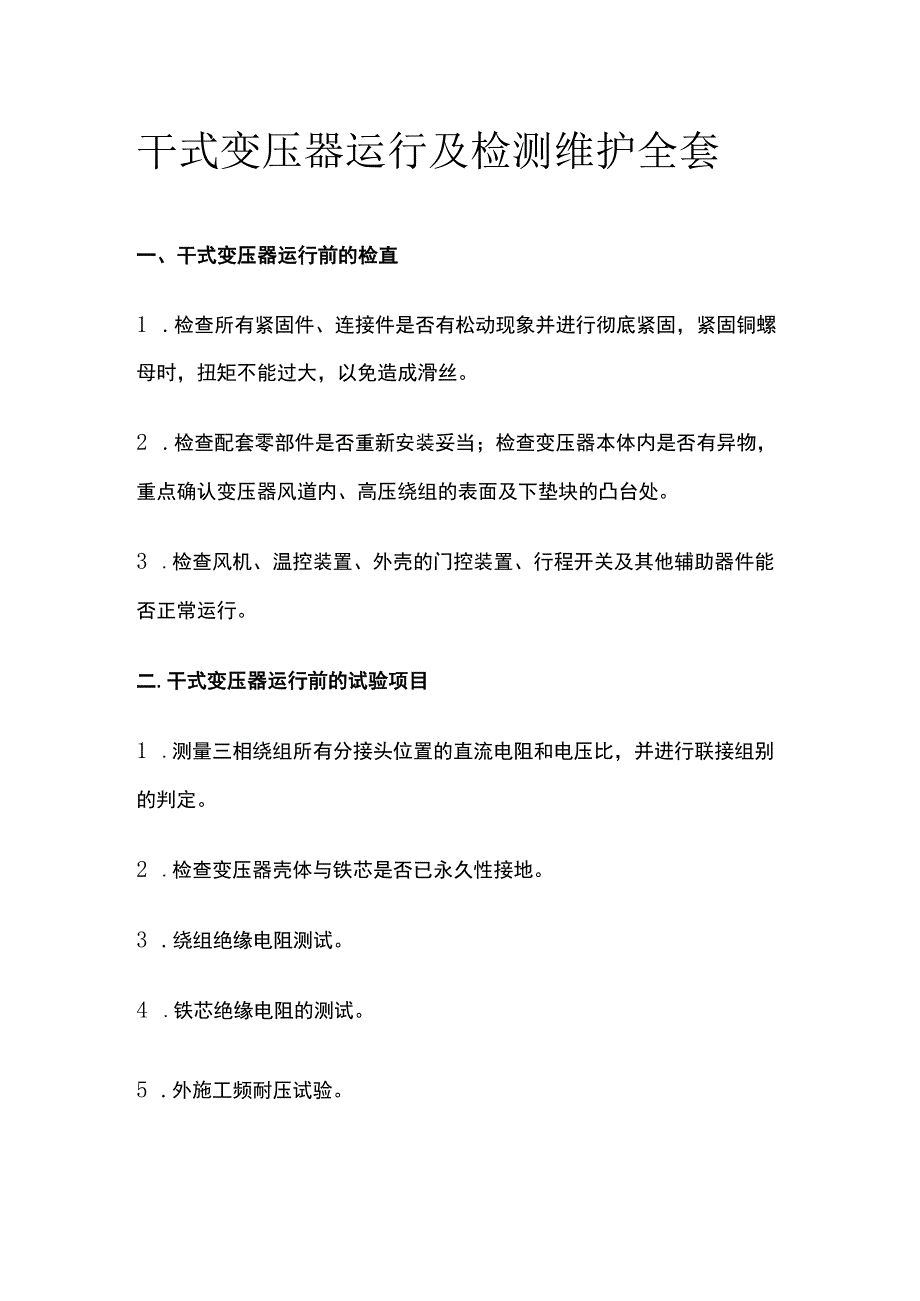

1、干式变压器运行及检测维护全套一、干式变压器运行前的检直1 .检查所有紧固件、连接件是否有松动现象并进行彻底紧固，紧固铜螺母时，扭矩不能过大，以免造成滑丝。2 .检查配套零部件是否重新安装妥当；检查变压器本体内是否有异物，重点确认变压器风道内、高压绕组的表面及下垫块的凸台处。3 .检查风机、温控装置、外壳的门控装置、行程开关及其他辅助器件能否正常运行。二.干式变压器运行前的试验项目1 .测量三相绕组所有分接头位置的直流电阻和电压比，并进行联接组别的判定。2 .检查变压器壳体与铁芯是否已永久性接地。3 .绕组绝缘电阻测试。4 .铁芯绝缘电阻的测试。5 .外施工频耐压试验。6 ,有载调压变压器应根据

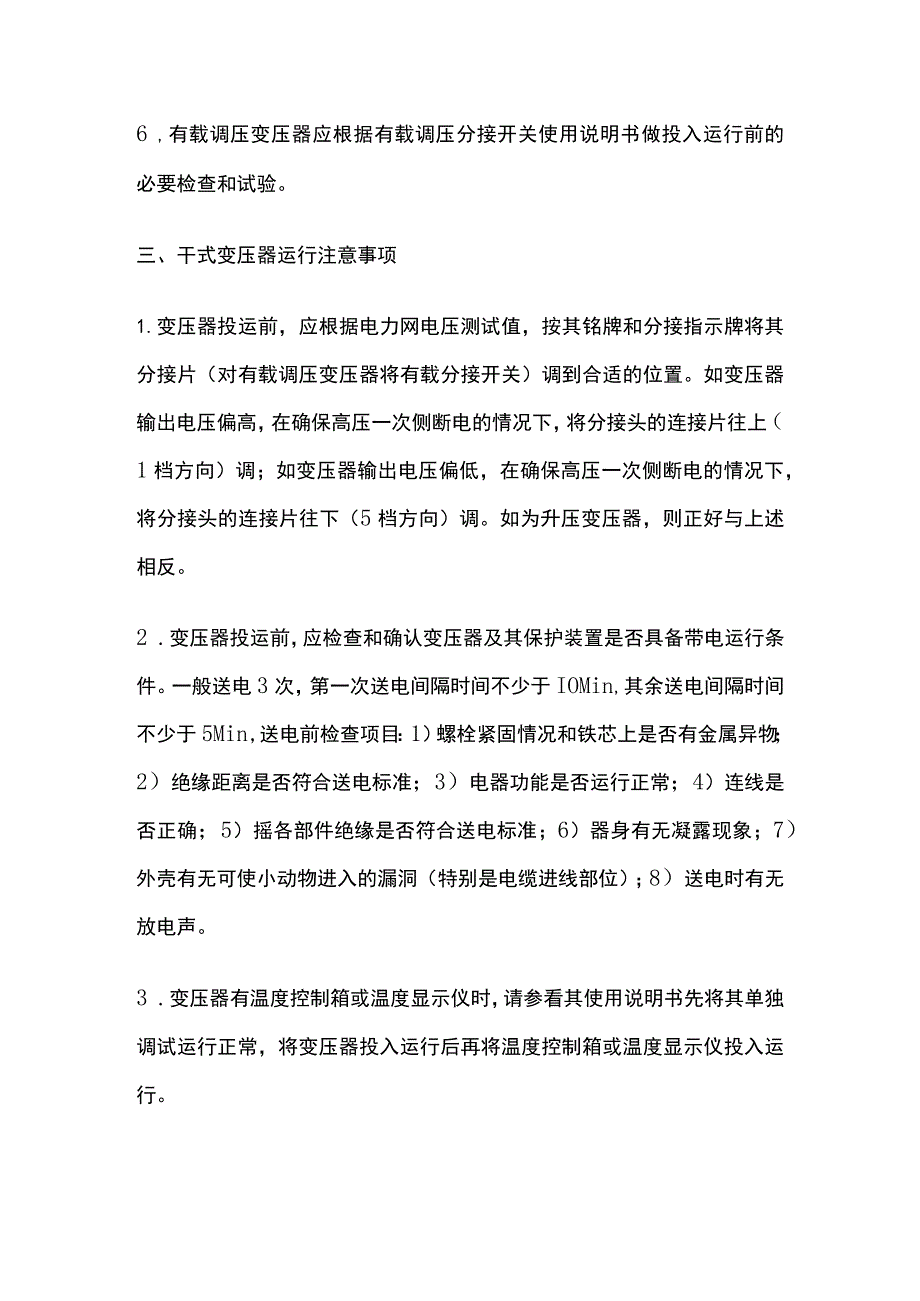

2、有载调压分接开关使用说明书做投入运行前的必要检查和试验。三、干式变压器运行注意事项1.变压器投运前，应根据电力网电压测试值，按其铭牌和分接指示牌将其分接片（对有载调压变压器将有载分接开关）调到合适的位置。如变压器输出电压偏高，在确保高压一次侧断电的情况下，将分接头的连接片往上（1档方向）调；如变压器输出电压偏低，在确保高压一次侧断电的情况下，将分接头的连接片往下（5档方向）调。如为升压变压器，则正好与上述相反。2 .变压器投运前，应检查和确认变压器及其保护装置是否具备带电运行条件。一般送电3次，第一次送电间隔时间不少于IOMin,其余送电间隔时间不少于5Min,送电前检查项目：1）螺栓紧固情况

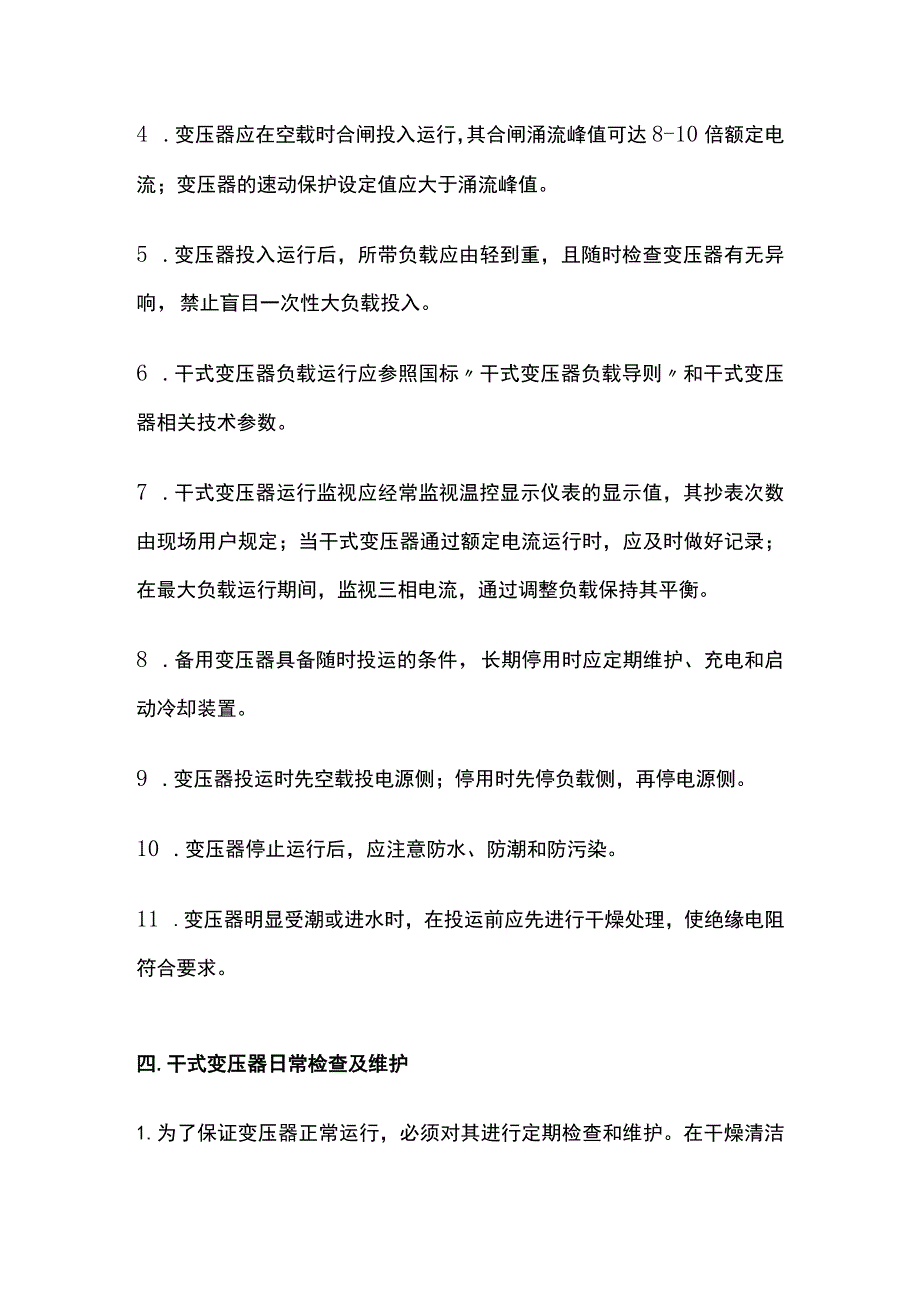

3、和铁芯上是否有金属异物；2）绝缘距离是否符合送电标准；3）电器功能是否运行正常；4）连线是否正确；5）摇各部件绝缘是否符合送电标准；6）器身有无凝露现象；7）外壳有无可使小动物进入的漏洞（特别是电缆进线部位）；8）送电时有无放电声。3 .变压器有温度控制箱或温度显示仪时，请参看其使用说明书先将其单独调试运行正常，将变压器投入运行后再将温度控制箱或温度显示仪投入运行。4 .变压器应在空载时合闸投入运行，其合闸涌流峰值可达8-10倍额定电流；变压器的速动保护设定值应大于涌流峰值。5 .变压器投入运行后，所带负载应由轻到重，且随时检查变压器有无异响，禁止盲目一次性大负载投入。6 .干式变压器负载运行
4、应参照国标干式变压器负载导则和干式变压器相关技术参数。7 .干式变压器运行监视应经常监视温控显示仪表的显示值，其抄表次数由现场用户规定；当干式变压器通过额定电流运行时，应及时做好记录；在最大负载运行期间，监视三相电流，通过调整负载保持其平衡。8 .备用变压器具备随时投运的条件，长期停用时应定期维护、充电和启动冷却装置。9 .变压器投运时先空载投电源侧；停用时先停负载侧，再停电源侧。10 .变压器停止运行后，应注意防水、防潮和防污染。11 .变压器明显受潮或进水时，在投运前应先进行干燥处理，使绝缘电阻符合要求。四.干式变压器日常检查及维护1.为了保证变压器正常运行，必须对其进行定期检查和维护。在
5、干燥清洁的场所,每年进行一次检查,而在可能有灰尘或化学烟雾污染的场所,每3-6月进行一次检查。2.干式变压器运行中的维修及维修项目应综合分析各种因素来确定。运行中应按规定检查外观，确认其处于正常运行状态，若发现异常，应及时退出运行并进行处理。日常检查项目有：(1)变压器的运行状态、电流、电压、负荷、频率、功率因数等有无异常。(2)变压器温度有无异常。这是日常检查项目中很重要的一项，在进行温度测量时首先必须确保测量仪表本身的准确性。(3)风机和冷却装置有无异常。除确认风机和冷却装置声音外，还需确定有无振动和异常温度。(4)引线接头。根据示温涂料变色和油漆判断引线接头和电缆母线有无过热。(5)有载
6、分接开关触头等有无过热和异常。(6)变压器外观。变压器绕组、铁芯等是否有附着脏物级及污染现象。(7)绝缘件、绕组外观。绝缘件、绕组表面有无碳化和放电痕迹，是否有龟裂。(8)声音。变压器有及附件有无异常响声和振动。(9)气味。温度高时绝缘有无烧焦，发出臭味。(10)外壳检查。确认是否有异物进入壳内，是否有雨水滴入和其他污染。外壳内有无共振音，有无接地不良引起的放电声。3 .检查时，如发现过多的灰尘聚集，则必须清除，以保证空气流通和防止绝缘击穿。特别要注意清洁变压器的绝缘子、下垫块的凸台处以及高压绕组的表面，并使用干燥的压缩空气(2-5个大气压)吹干净通风气道中的灰尘。4 .检查变压器本体上的紧固
7、件、绝缘件是否松动，导电零部件有无生锈、腐蚀及碳化现象。5 .干式变压器运行若干年(一般建议5年)后，需通过进行绝缘电阻及直流电阻的测试来判断变压器能否继续运行。6 .干式变压器在投入运行之后，每隔一定时间(每年至少一次)应进行一次停电检查，检查项目为：(1)干式变压器各部位有无尘埃堆积，有无生锈现象。(2)1岛空、温度显示值准确度，记录曾出现过的最高温度。(3)接头及各导电部位是否过热、松弛现象。(4)风机冷却装置是否能按设定值可靠运行。(5)各部分绝缘是否有变色、脱层、龟裂。(6)检测干式变压器接地系统：接地导体有无损伤、断裂，连接头是否松驰、损坏；逐点检测整个接地系统是否坚固可靠；检测变
8、压器及其配电系统。五.干式变压器运行的非正常现象及处理1.变压器运行中有下列情况之一出现时，应立即停运尽快设法消除：(1)响声异常明显增大或存在局部放电响声。(2)发生异常过热现象。(3)冒烟着火。(4)当发生危及安全的故障而其保护装置拒绝动作。(5)当附近设备着火、爆炸或发生其他对变压器构成威胁的情况。当上述情况发生时，若有备用干式变压器应尽快投入运行。2 .变压器温升超过规定值时，应按下列步骤检查处理：(1)当同时装有温度控制和温度显示装置时，可分别读取其温度显示值，判断测温装置的正确性。(2)检查变压器的运行负载和各绕组的温度，并与运行记录中同一负载条件下的正常温度进行比较核对。(3)检
9、查变压器冷却装置或变压器室的通风情况。当温度升高的原因是由于风冷装置的故障时，可按现场规程的规定，调低变压器的运行负载，使变压器的温度下降。(4)在正常负载和风冷条件下，变压器温度不正常且不断上升，并已证明测温装置指示值正确,且认为变压器发生内部故障时,应立即停运。(5)当变压器在超铭牌电流方式下运行时，温升示值超过最高允许值时，应立即降低负载。3 .干式变压器在低负载条件下运行,温升较低时，风机不投入运行。4 .铁芯多点接地而接地电流较大时，立即进行检修处理，在缺陷消除前，采取措施将电流限制在100mA左右，并加强监视。5 .系统发生单相接地时，监视消弧线圈和接有消弧线圈的变压器的运行情况。6 .变压器在保护动作跳闸时，应根据以下因素作出判断：(1)保护及直流等二次回路是否正常。(2)温控和温显装置的示值是否一致。(3)外观上有没有明显反映故障的异常现象。(4)输出侧电网和设备有没有故障。(5)必要的电气试验结果。(6)其它继电保护装置的动作情况。7 .变压器跳闸和着火时应按下列方法处理：(1)变压器跳闸后经判断不是由内部故障而引起，可重新投入运行；否则需要做进一步检查。(2)变压器跳闸后停用风机。(3)变压器着火时，立即断开电源，停止风机装置，并迅速采取灭火措施。
