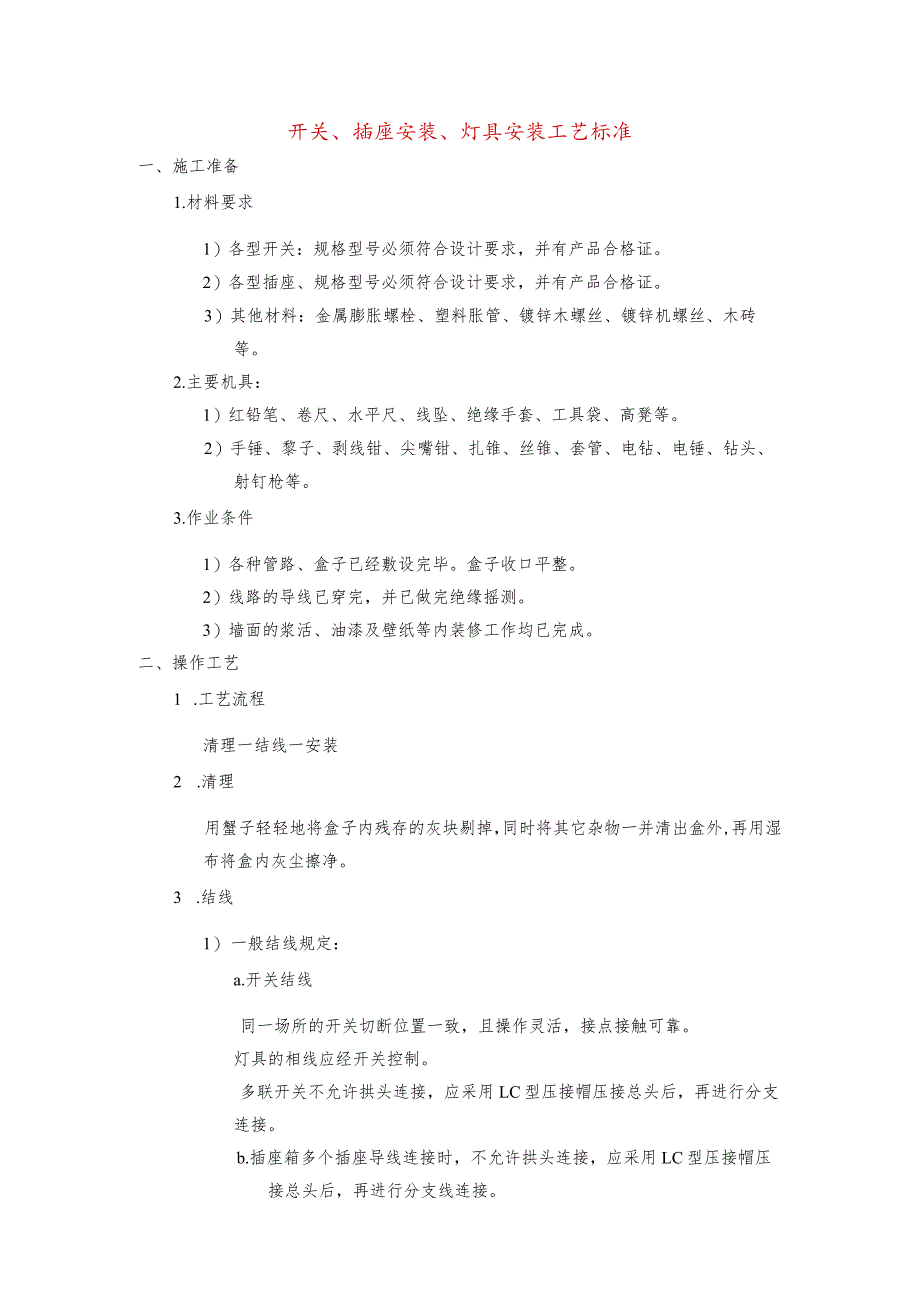

1、开关、插座安装、灯具安装工艺标准一、施工准备1.材料要求1）各型开关：规格型号必须符合设计要求，并有产品合格证。2）各型插座、规格型号必须符合设计要求，并有产品合格证。3）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.主要机具：1）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。2）手锤、黎子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。3.作业条件1）各种管路、盒子已经敷设完毕。盒子收口平整。2）线路的导线已穿完，并已做完绝缘摇测。3）墙面的浆活、油漆及壁纸等内装修工作均已完成。二、操作工艺1 .工艺流程清理一结线一安装2 .清理用蟹子轻轻地将

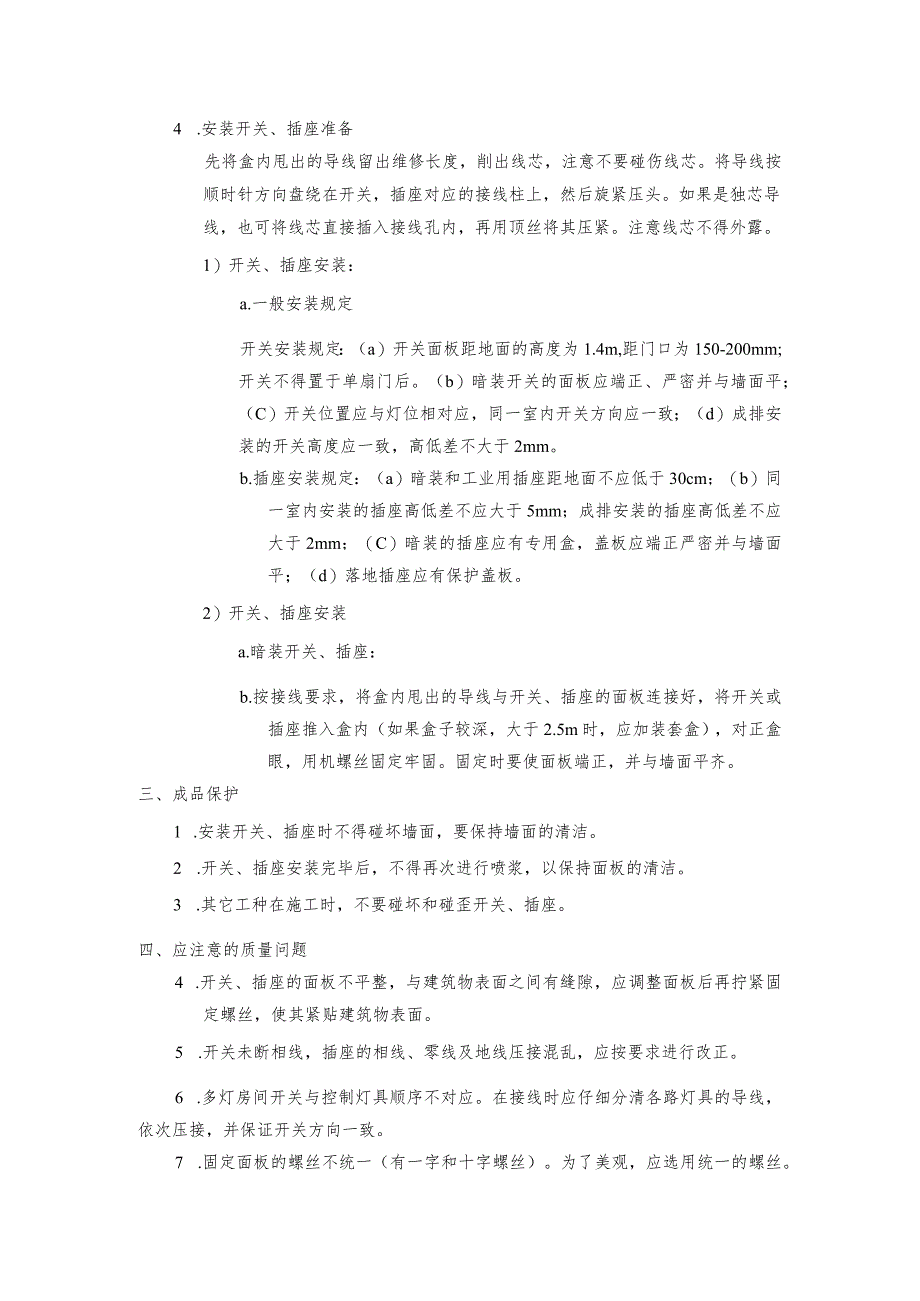

2、盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外,再用湿布将盒内灰尘擦净。3 .结线1） 一般结线规定：a.开关结线同一场所的开关切断位置一致，且操作灵活，接点接触可靠。灯具的相线应经开关控制。多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。b.插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。4 .安装开关、插座准备先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。注意线芯不得外露。1）开关、插座
3、安装：a.一般安装规定开关安装规定：（a）开关面板距地面的高度为1.4m,距门口为150-200mm;开关不得置于单扇门后。（b）暗装开关的面板应端正、严密并与墙面平；（C）开关位置应与灯位相对应，同一室内开关方向应一致；（d）成排安装的开关高度应一致，高低差不大于2mm。b.插座安装规定：（a）暗装和工业用插座距地面不应低于30cm；（b）同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；（C）暗装的插座应有专用盒，盖板应端正严密并与墙面平；（d）落地插座应有保护盖板。2）开关、插座安装a.暗装开关、插座：b.按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将
4、开关或插座推入盒内（如果盒子较深，大于2.5m时，应加装套盒），对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。三、成品保护1 .安装开关、插座时不得碰坏墙面，要保持墙面的清洁。2 .开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。3 .其它工种在施工时，不要碰坏和碰歪开关、插座。四、应注意的质量问题4 .开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其紧贴建筑物表面。5 .开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。6 .多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致

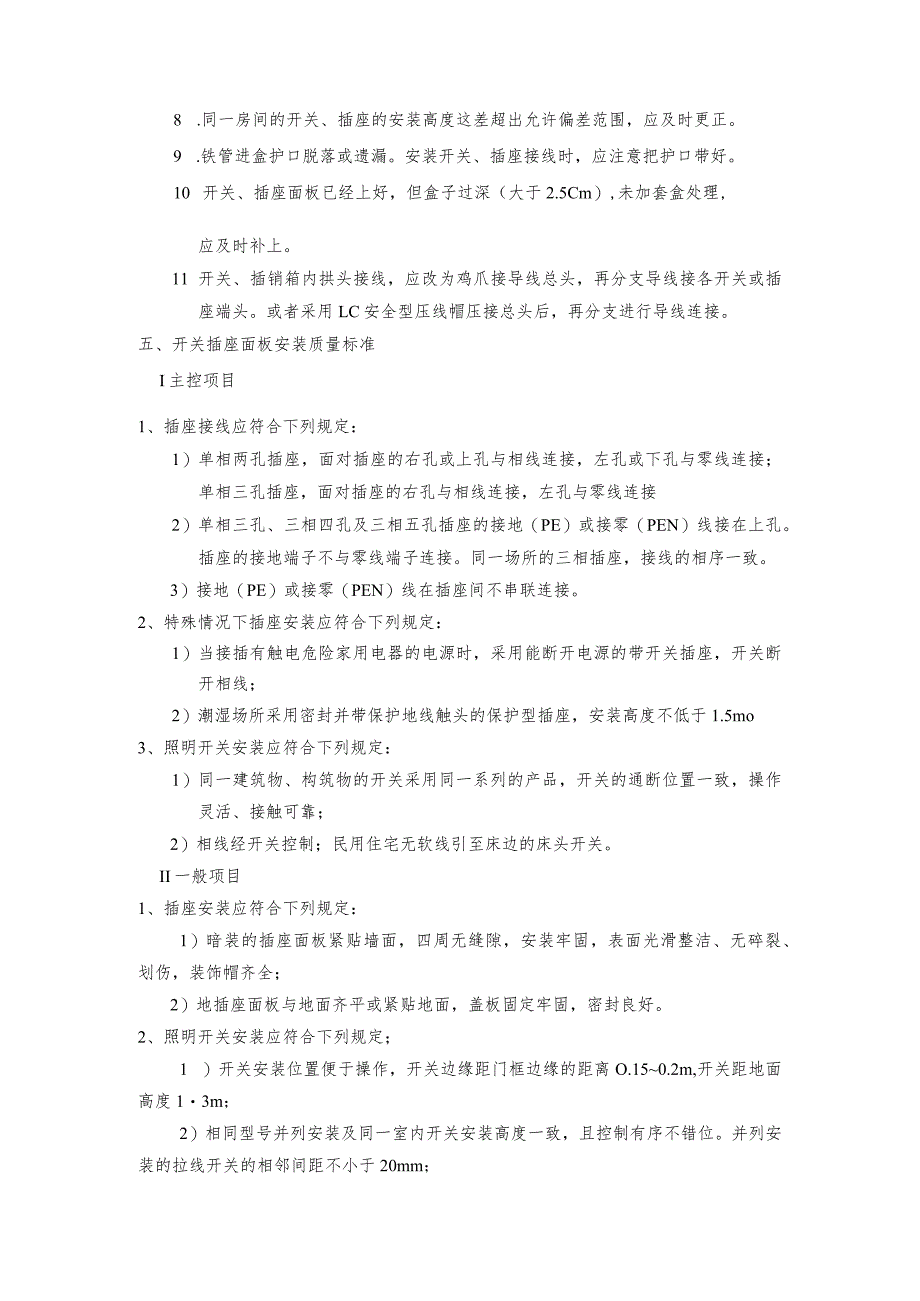

5、。7 .固定面板的螺丝不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。8 .同一房间的开关、插座的安装高度这差超出允许偏差范围，应及时更正。9 .铁管进盒护口脱落或遗漏。安装开关、插座接线时，应注意把护口带好。10 开关、插座面板已经上好，但盒子过深（大于2.5Cm）,未加套盒处理,应及时补上。11 开关、插销箱内拱头接线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。或者采用LC安全型压线帽压接总头后，再分支进行导线连接。五、开关插座面板安装质量标准I主控项目1、插座接线应符合下列规定：1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插
6、座的右孔与相线连接，左孔与零线连接2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3）接地（PE）或接零（PEN）线在插座间不串联连接。2、特殊情况下插座安装应符合下列规定：1）当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；2）潮湿场所采用密封并带保护地线触头的保护型插座，安装高度不低于1.5mo3、照明开关安装应符合下列规定：1）同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；2）相线经开关控制；民用住宅无软线引至床边的床头开关。
7、II一般项目1、插座安装应符合下列规定：1）暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；2）地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。2、照明开关安装应符合下列规定；1 ）开关安装位置便于操作，开关边缘距门框边缘的距离O.150.2m,开关距地面高度13m；2）相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mm；3）暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤。装饰帽齐全。六、灯具安装质量标准：I、 主控项目：1、灯具固定牢固可靠；2、花灯吊钩园钢直径不小于灯具挂销直径。大型花灯的固定及悬吊装置按灯具重量的两倍做过载试验；3、当灯具距地面高度小于2。4米时，灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠，并应有专用接地螺栓。II、 一般项目：1、灯具及其配件齐全，无机械损伤、变形、涂层剥离和灯罩破裂等缺陷。2、灯头的绝缘外壳不破损和漏电；
