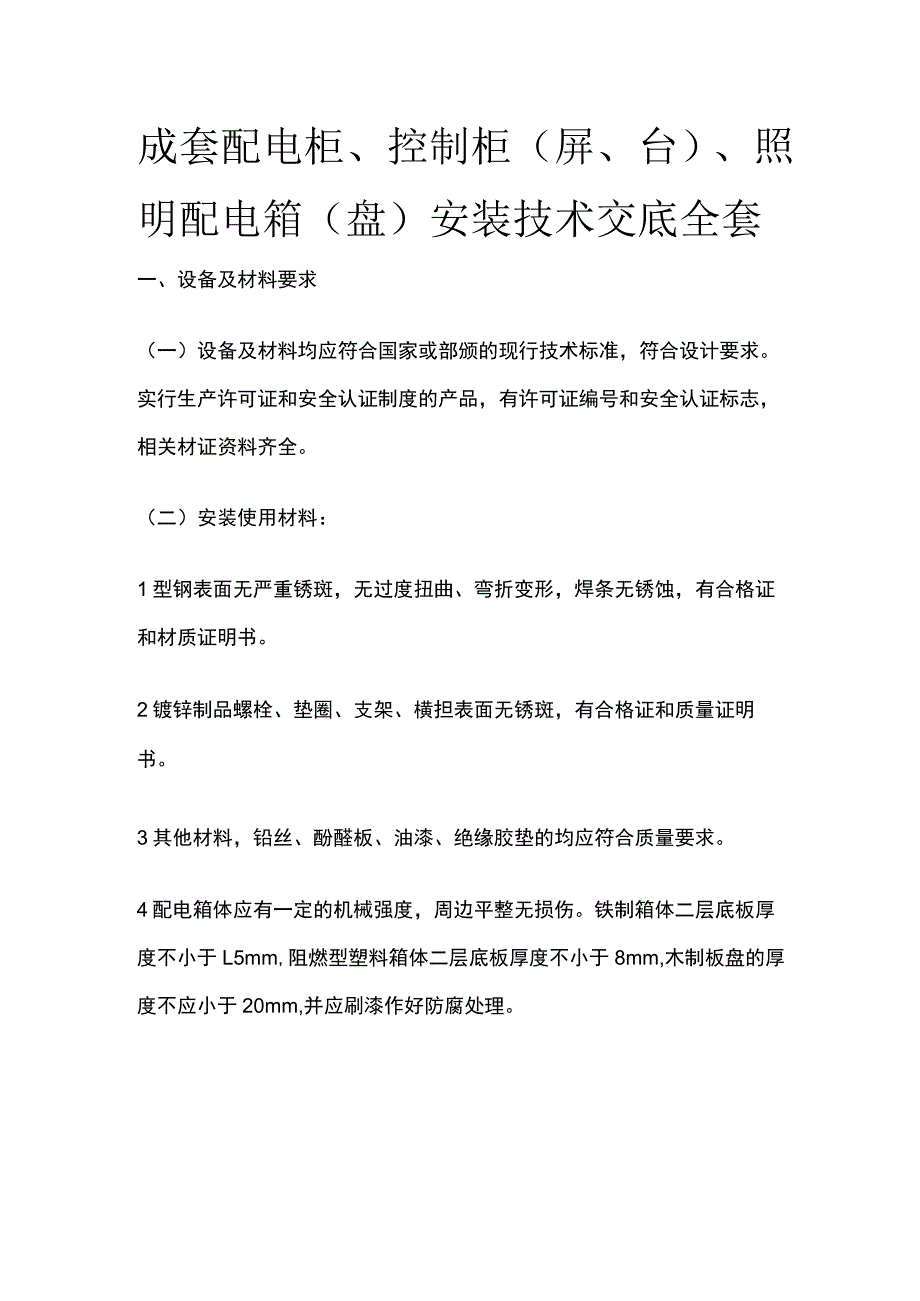

1、成套配电柜、控制柜（屏、台）、照明配电箱（盘）安装技术交底全套一、设备及材料要求（一）设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。（二）安装使用材料：1型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。2镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。3其他材料，铅丝、酚醛板、油漆、绝缘胶垫的均应符合质量要求。4配电箱体应有一定的机械强度，周边平整无损伤。铁制箱体二层底板厚度不小于L5mm,阻燃型塑料箱体二层底板厚度不小于8mm,木制板盘的厚度不应小于20m

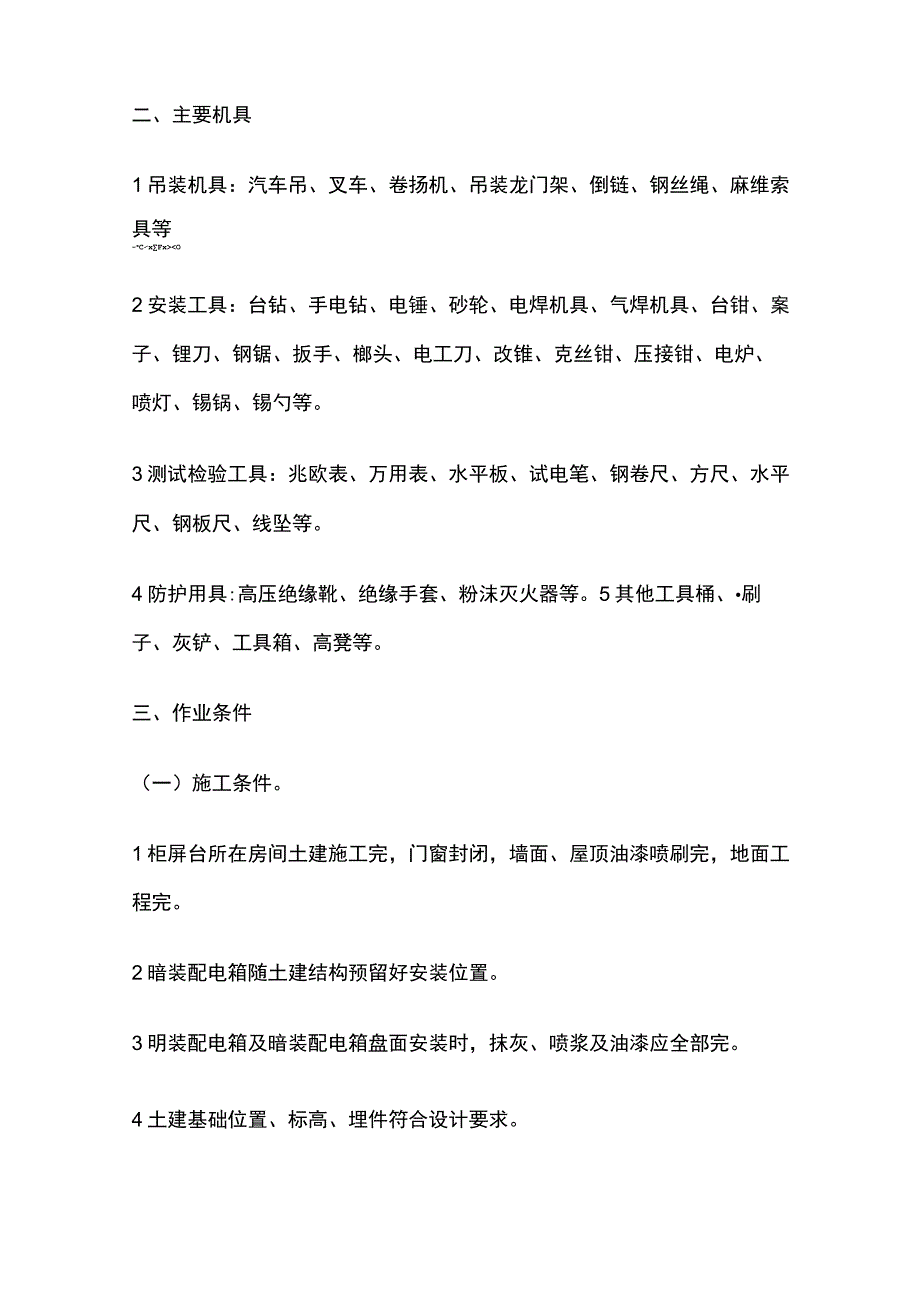

2、m,并应刷漆作好防腐处理。二、主要机具1吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻维索具等-CxFxO2安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锂刀、钢锯、扳手、榔头、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。3测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。4防护用具:高压绝缘靴、绝缘手套、粉沫灭火器等。5其他工具桶、刷子、灰铲、工具箱、高凳等。三、作业条件（一）施工条件。1柜屏台所在房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。2暗装配电箱随土建结构预留好安装位置。3明装配电箱及暗

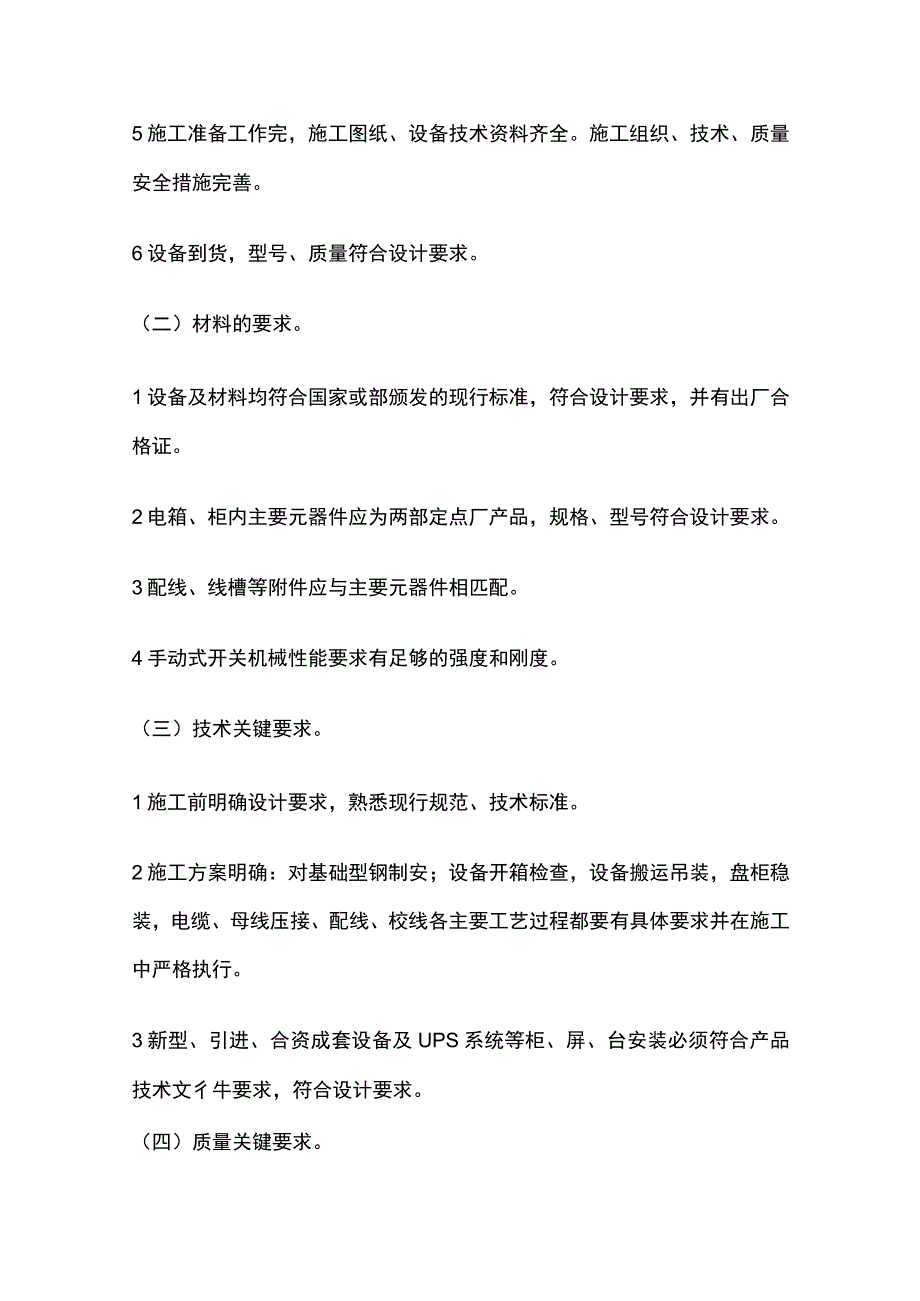

3、装配电箱盘面安装时，抹灰、喷浆及油漆应全部完。4土建基础位置、标高、埋件符合设计要求。5施工准备工作完，施工图纸、设备技术资料齐全。施工组织、技术、质量安全措施完善。6设备到货，型号、质量符合设计要求。（二）材料的要求。1设备及材料均符合国家或部颁发的现行标准，符合设计要求，并有出厂合格证。2电箱、柜内主要元器件应为两部定点厂产品，规格、型号符合设计要求。3配线、线槽等附件应与主要元器件相匹配。4手动式开关机械性能要求有足够的强度和刚度。（三）技术关键要求。1施工前明确设计要求，熟悉现行规范、技术标准。2施工方案明确：对基础型钢制安；设备开箱检查，设备搬运吊装，盘柜稳装，电缆、母线压接、配线、
4、校线各主要工艺过程都要有具体要求并在施工中严格执行。3新型、引进、合资成套设备及UPS系统等柜、屏、台安装必须符合产品技术文彳牛要求，符合设计要求。（四）质量关键要求。1柜、屏、台、盘、箱安装，基础型钢，支架安装必须控制在允许偏差内。2对于一般有高低压开关柜、直流屏、UPS柜各种电机控制柜及引进设备，应分别按其产品说明书的要求及设计要求安装。注意检查各部分设备的配套和分头设计的吻合。（五）职业健康安全关键要求。1吊装就位必须由起重吊装工作业。大型控制柜、连体柜、现场条件吊装位置不便处均应事先制定安全措施，采取防范措施。2送电调试阶段应严格值守制度，严格执行停送电程序。3不间断电源输出端中性线（
5、N极），必须与由接地装置直接引来的接地干线相连接做重复接地。4不间断电源正常运行时产生的A级噪声不应大于45dB;输出额定电流为5A及以下的小型不间断电源噪声，不应大于30dBo四、操作工艺（一）工艺流程：1柜、屏、台、盘安装。基础型钢制作安装T柜（屏、台、盘）搬运吊装一母线电缆压接一柜内配线校线一柜盘调试一试运验收2配电箱安装。柜、屏、台、盘安装按工艺流程进行，应注意施工的先后顺序，按现场条件和作业情况，各过程也可适当分解或合并进行。（二）设备开箱检查。1设备开箱检查由安装施工单位执行，供货单位、建设单位参加，并做好检查记录。2按设计图纸、设备清单核对设备件数。按设备装箱单核对设备本体及附件
6、，备件的规格、型号。核对产品合格证及使用说明书等技术资料。3柜（屏、台、盘）体外观检查应无损伤及变形，油漆完整，色泽一致。4柜内电器装置及元件齐全，安装牢固，无损伤无缺失。5开箱检查应配合施工进度计划，结合现场条件，吊装手段和设备到货时间的长短灵活安排。设备开箱后应尽快就位，缩短现场存放时间和开箱后保管时间。可先作外观检查，柜内检查待就位后进行。（三）设备搬运。1柜（屏、台）搬运，吊装由起重工作业，电工配合。2设备吊点，柜顶设吊点者，吊索应利用柜顶吊点，未设有吊点者，吊索应挂在四角承力结构处，吊装时宜保留并利用包装箱底排，避免索具直接接触柜体。3柜（屏、台）室内搬运，位移应采用手动插车，卷扬机
7、滚杠和简易马凳式吊装架配倒链吊装，不应采用人力撬动方式。4设备进货时间按计划安排，成套配电柜到货时间宜相对集中，尽量减少现场库存和二次搬运。如需库存和二次搬运时，应保证库存和运输安全。（四）柜（盘）安装。1基础型钢安装。Q）基础型钢安装宜由安装施工单位承担。如由土建单位承担，设备安装前应作好中间交接。（2）型钢预先调直，除锈，刷防锈底漆。（3）基础型钢架可预制或现场组装。按施工图纸所标位置，将预制好的基础型钢架或型钢焊牢在基础预埋铁上。用水准仪及水平尺找平、校正。需用垫片的地方，须按钢结构施工规范要求。垫片最多不超过三片，焊后清理，打磨补刷防锈漆。（4）配电箱安装可用铁架固定或同金属膨胀螺栓固
8、定。铁架加工应按尺寸下料，找好角钢平直度，将埋注端做成燕尾形，然后除锈，刷防锈漆。埋入时注意铁架平直程度和螺孔间距离,用线坠和水平尺测量准确后固定铁架、注高标号水泥砂浆。待水泥砂浆凝固后达一定强度方可进行配电箱（盘）的安装。（5）础型钢尺寸按设计要求，安装允许偏差见下表。（6）基础型钢与接地母线连接，将接地扁钢引入并与基础型钢两端焊牢。焊缝长度为接地扁钢宽度的2倍。2柜（屏、台）稳装：Q）柜（屏、台）安装应按施工图纸布置，事先编设备号、位号，按顺序将柜（屏、台）安放到基础型钢上。（2单独柜（屏、台）只找正面板与侧面的垂直度。成列柜（屏、台）顺序就位后先找正两端的，然后挂小线逐台找正，以柜（屏、
9、台）面为准。找正时采用0.5mm铁片调整，每处垫片最多不超过3片。（3按柜底固定螺孔尺寸在基础型钢上定位钻孔，无特殊要求时，低压柜用M12,高压柜用M16镀锌螺栓固定。柜（屏、台）安装允许偏差见卜（4）柜（屏、台）就位找正找平后，柜体与基础型钢固定，柜体与柜体、柜体与侧挡板均应用镀锌螺栓连接。（5）每台柜（屏、台）单独与接地母线连接。柜本体应有可靠、明显的接地装置，装有电器的可开启柜门应用裸铜软导线与接地金属构件做可靠连接。（6）柜（屏、台）漆层应完整无损、色泽一致。固定电器的支架均应刷漆。（7）负责柜（屏、台）安装的技术人员应了解相关设计规范，知道柜（屏台）布置、通道、柜间距离等设计要求。（
10、8）母线配置及电缆压接按母线及电缆施工要求进行。（9）不间断电源柜及蓄电池组安装及充放电指标均应符合产品技术条件及施工规范。电池组母线对地绝缘电阻值应符合下列规定：IlOV蓄电池不小于0.1M。220V蓄电池不小于0.2M。3配电箱盘安装。Q）弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）外形尺寸进行弹线定位。配电箱安装底口距地一般为L5m,明装电度表板底口距地不小于1.8m。在同一建筑物内，同类箱盘高度应一致，允许偏差IOmmo（2）安装配电箱（盘）的木砖及铁件等均应预埋，挂式配电箱（盘）应采用膨胀螺栓固定。（3）铁制配电箱（盘）均需先刷一遍房锈漆，在刷灰油漆二道。（4）配电箱（
11、盘）带有器具的铁制盘面和装有器具的门均应有明显可靠的裸软铜线PE线接地。（5）配电箱（盘）安装应牢固、平正，其允许偏差不大于3mm,配电箱体高500mm以下,允许偏差1.5mm。配电箱（盘）上电具、仪表应牢固、平正、整洁，间距均匀。铜端子无松动，启闭灵活，零部件齐全。其排列间距应符合下表的要求。（7）配电箱（盘）上配线需排列整齐，并帮扎成束，在活动部位应用长钉固定。盘面引出及引进导线应留有适当余度，以便于检修。（8）导线剥削处不应损伤芯线或芯线过长，导线接头应牢固可靠，多股导线应挂锡后再压接，不得减少导线股数。（9）配电箱（盘）的盘面上安装的各种刀闸及自动开关等，当处于断路状态时刀片可动部分均
12、不应带电。QO）垂直装设的刀闸及熔器等电器上端接电源，下端接负荷。横装时左侧（面对盘面）接电源，右侧接负荷。Ql）配电箱（盘）上的电源指示灯，其电流应接至总开关夕M则，并应装单独熔断器。盘面闸具位置应与支路相对应，其下面应装设卡片柜标明线路及容量。（12）TN-C中的零线应在箱体（盘面上）进户线处做好重复接地。Q3）零母线在配电箱（盘）上应用零线端子板分路，零线端子板分支路排列位置应与熔断器对应。（14）当PE线所用材质与相线相敬如宾同时，其截面应满足下表中PE线最小截面数值。（15）PE线若不是供电电缆或电缆外护层的组成部分时按机械强度要求,截面不应小于下列数值：有机械性保护时为2.5mm2
13、;无机械性保护时为4.0mm2o（16）配电箱上的母线应涂有黄（LI相）、绿（L2相）、红（L3相）、淡蓝（N零线）等颜色，黄绿相间双色线为谋护接她线（PE线）。（17）采用钢板盘面或本制盘的出线孔应装绝缘嘴，一般情况一孔只穿一线。（18）明装配电箱（盘）的固定：在混凝土墙上固定时，有暗配管及暗分线盒和明配管两种方式。如有分线盒,先将分线盒内杂物清理干净,然后将导线理顺,分清支路和相序，按支路绑扎成束。待箱（盘）找准位置后，将导线端式引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上。同时将保护地线压在明显的地方，并将箱（盘）调整平直后用钢架或金属膨胀螺栓固定。在电具、仪表较多的盘面板安装完
14、毕后，应先用仪表核对有无差错，调整无误后试送电，并将卡片框内的卡片填写好部位，编上号。如在木结构或轻钢龙骨护板墙上固定配电箱（盘）时，应采用加固措施。配管在护板墙内暗敷设并有暗接线盒时，要求盒口应与墙面平齐，在木制护板墙处应做防火处理，可涂防火漆进行防护。（19）暗装配电箱的固定。在预留孔洞中将箱体找好标高及水平尺寸。稳住箱体后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时,应在外墙固定金属网后再做墙面抹灰,不得在箱底板上直接抹灰。安装盘面要求平整，周边间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀。（20）绝缘摇测：配电箱（盘）全部电器安装完毕后，用
