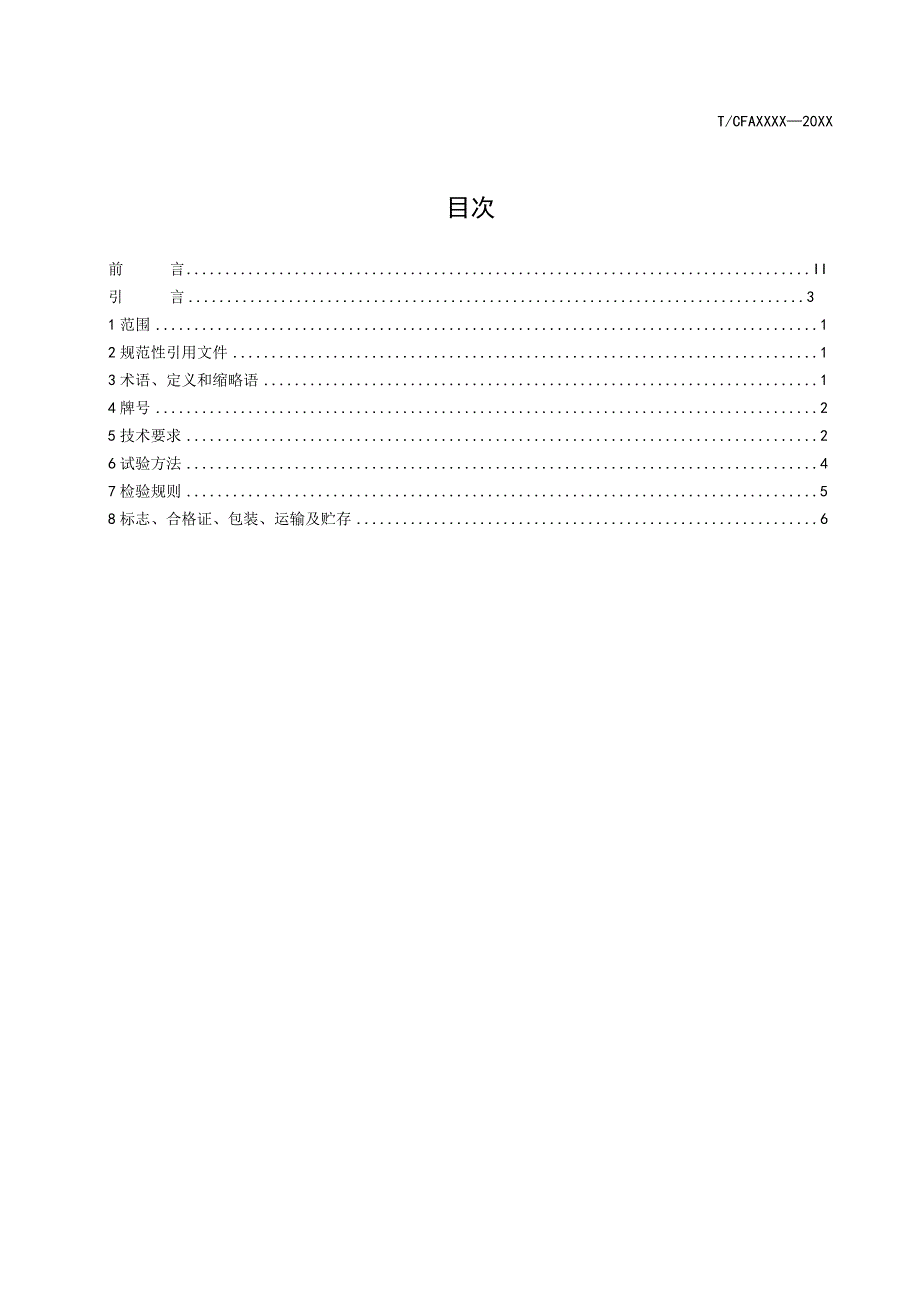

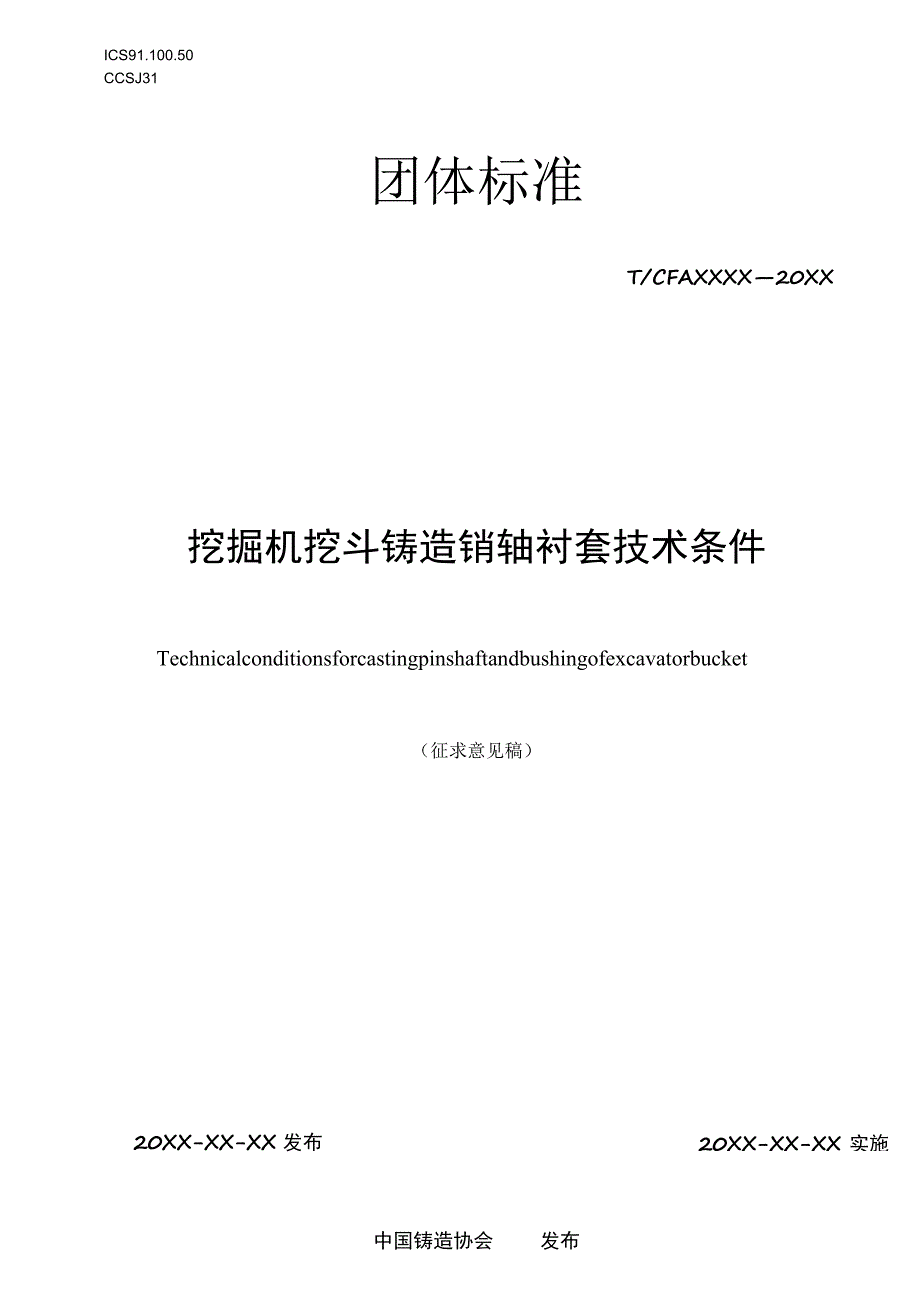

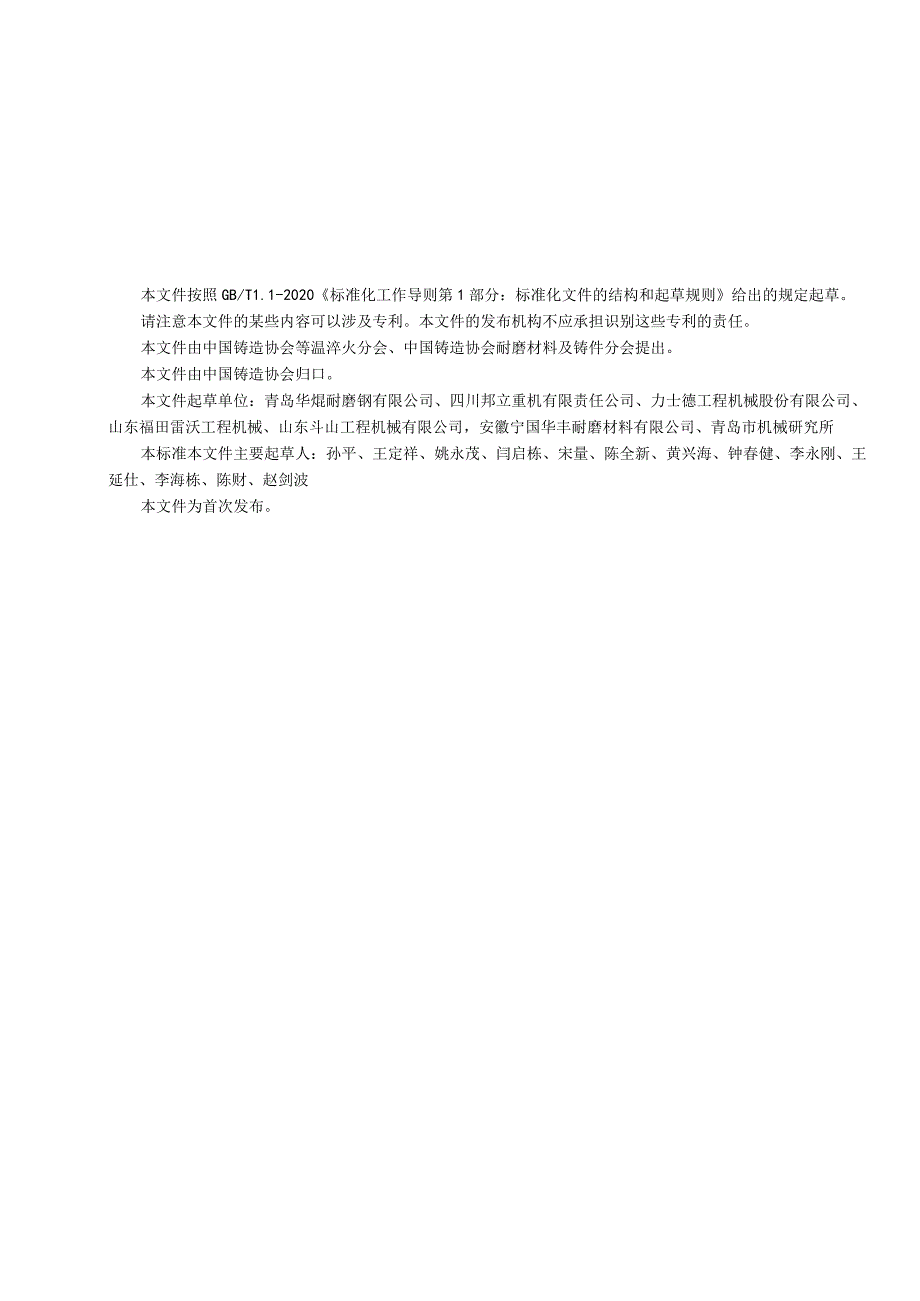

1、ICS91.100.50CCSJ31团体标准T/CFAXXXX20XX挖掘机挖斗铸造销轴衬套技术条件Technicalconditionsforcastingpinshaftandbushingofexcavatorbucket（征求意见稿）20XX-XX-XX 实施20XX-XX-XX发布中国铸造协会发布T/CFAXXXX20XX目次前言II引言31范围12规范性引用文件13术语、定义和缩略语14牌号25技术要求26试验方法47检验规则58标志、合格证、包装、运输及贮存6本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则给出的规定起草。请注意本文件的某些内容
2、可以涉及专利。本文件的发布机构不应承担识别这些专利的责任。本文件由中国铸造协会等温淬火分会、中国铸造协会耐磨材料及铸件分会提出。本文件由中国铸造协会归口。本文件起草单位：青岛华焜耐磨钢有限公司、四川邦立重机有限责任公司、力士德工程机械股份有限公司、山东福田雷沃工程机械、山东斗山工程机械有限公司，安徽宁国华丰耐磨材料有限公司、青岛市机械研究所本标准本文件主要起草人：孙平、王定祥、姚永茂、闫启栋、宋量、陈全新、黄兴海、钟春健、李永刚、王延仕、李海栋、陈财、赵剑波本文件为首次发布。引言现行的挖掘机销轴衬套标准JB/T11304-2013；JB/T11305-2013；T/ZAQ101032022,侧
3、重规范销轴衬套的外形结构、润滑方式、互换性。本标准着重规范销轴衬套的制作选材，列举了金属耐磨材料的品类，以便在使用中更适应恶劣工况环境,延长使用寿命。本标准引入耐磨钢耐磨铁新技术、新工艺，旨在解决现有销轴衬套频繁更换问题，满足市场对挖斗销轴衬套免除脂润滑、延长使用寿命的迫切需要。本标准的制定与实施，将促进挖掘机销轴衬套技术创新，增强挖掘机产品的国内外竞争力，促进挖掘机行业资源节约、提质增效、科技创新。挖掘机挖斗铸造销轴衬套技术条件1范围本文件规定了挖掘机挖斗与斗杆连接部位销轴衬套的术语和定义、牌号和代号、技术要求、试验方法、检验规则、标志、贮存、包装、运输。本文件适用于挖掘机挖斗部位，离心铸造
4、生产的销轴衬套2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T223.4钢铁及合金镒含量的测定电位滴定或可视滴定法GB/T223.11钢铁及合金铭含量的测定可视滴定或电位滴定法GB/T223.18钢铁及合金化学分析方法硫代硫酸钠分离碘量法测定铜量GB/T223.23钢铁及合金银含量的测定丁二酮月亏分光光度法GB/T223.25钢铁及合金化学分析方法丁二酮后重量法测定锲量GB/T 223.26GB/T 223.28GB/T 223.59GB/T 223.60GB/T
5、 223.64GB/T 223.71GB/T 223.72钢铁及合金铜含量的测定硫氟酸盐分光光度法钢铁及合金化学分析方法-安息香肠重量法测定铝量钢铁及合金磷含量的测定钿磷铝蓝分光光度法和睇磷铝蓝分光光度法钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量钢铁及合金铺含量的测定火焰原子吸收光谱法钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量钢铁及合金硫含量的测定重量法GB/T229金属材料夏比摆锤冲击试验方法GB/T230.1金属材料洛氏硬度试验第1部分：试验方法GB/T231.1金属材料布氏硬度试验第1部分：试验方法GB/T5611铸造术语GB/T5680奥氏体镭钢铸件GB/T13925铸
6、造高镭钢金相GB/T24733等温淬火球墨铸铁件GB/T9441球墨铸铁金相检验GB/T26651耐磨钢铸件GB/T14203钢铁及合金光电发射光谱分析法通则GB/T228金属材料室温拉伸试验方法GB/T20066钢和铁化学成分测定用试样的取样和制样方法JB/T11304液压挖掘机工作装置用销轴JB/T11305液压挖掘机工作装置用销套T/ZAQ101032022重型挖掘机用销轴3术语和定义GB/T5611确立的以及下列术语和定义适用于本文件。3. 1挖掘机挖斗铸造销轴衬套Castpinshaftandbushingofexcavatorbucket用于挖掘机挖斗与杆相连接的销轴衬套，以离心铸
7、造、热处理、机加工一整套工艺制造。挖斗做挖掘动作时，销轴销套承受挖掘力，相对摆动旋转，形成摆动摩擦副。4. 2耐磨钢，耐磨铁Caststeelwithgoodwearresistance,Castironwithgoodwearresistance具备良好耐磨损性能的铸钢件，具备良好耐磨损性能的铸铁件。5. 3离心铸造耐磨钢铁销轴衬套CentrifugaIcastwear-resistantsteeIpinshaftbushing使用钢铁材料制作型腔，在高速旋转下，注入耐磨钢液或耐磨铁液，形成高密度销轴衬套铸件6. 4免除脂润滑销轴衬套Lubricationfreepinshaftandbus
8、hing无需加注润滑脂，通过零件基体组织中石墨润滑作用常使用的销轴衬套。7. 牌号和代号7.1 挖掘机挖斗部位，与斗杆连接部位销轴衬套（以下简称销轴衬套）销轴衬套铸件牌号：等温淬火球墨铸铁销轴衬套牌号应符合GB/T24733的规定；奥氏体钵钢销轴衬套牌号应符合GB/T5680的规定；耐磨钢销轴衬套牌号应符合GB/T26651的规定。7.2 铸造销轴衬套牌号表示方法：ZWZT-销轴衬套材质牌号挖掘机挖斗铸造销轴衬套，为铸、挖、轴、套的首个拼音字母示例1：牌号ZWZT-QDTl050-6,表示为用牌号QDTlO50-6等温淬火球墨铸铁制造的销轴衬套。示例2：牌号ZMzr-ZG120Mnl3,表示为
9、用牌号ZG120Mnl3奥氏体镒钢制造的销轴衬套。8. 技术要求8.1 制造铸造销轴衬套分三类材质见表1，等温淬火球磨铸铁、奥氏体钵钢、合金耐磨钢，应分别按照GB/T24733、GB/T5680GB/T26651的要求制造。如有其他要求，供需方另行协商。8.2 化学成分采用等温淬火球墨铸铁、奥氏体锈钢、合金耐磨钢制造的销轴衬套化学成分应符合表1规定。表1挖掘机挖斗铸造销轴衬套的牌号及化学成分材质名称牌号化学成分（质量分数，）CSiMnCrMoNiCuSP等温淬火球墨铸铁ZWZT-QTD900-83.303.702.42.80.20.4W0.02W0.04ZWZT-QTDlO50-63.503.
10、802.52.80.20.40.10.20.50.7W0.020.04奥氏体隹钢ZWZT-ZG120Mn131.05-1.350.30.911.014.0W0.040.06ZWZT-ZG120Mnl3Cr21.051.350.30.911.014.01.52.50.040.06ZWZT-ZG120Mnl71.05-1.350.30.916.019.00.040.06ZWZT-ZG120Mnl7Cr21.051.350.30.916.019.0L52.50.040.06合金耐磨钢ZWZT-ZGSOCrNiMo0.250.350.40.80.4-1.00.52.00.2-0.80.32.00.03
11、50.035ZWZT-ZG42Cr2Si2MnMo0.380.481.51.80.81.21.8-2.20.20.6W0.04W0.04注：允许加入适量V、TisNb、B和RE等元素。8.3 硬度与冲击吸收能量等温淬火球墨铸铁、奥氏体钵钢铸件制造的销轴衬套,磨损部位硬度、冲击吸收能量应符合表2规定表2挖掘机铸造销轴衬套的硬度和冲击吸收能量名称牌号磨损部位表面硬度冲击吸收能量抗拉强度HRCHBWmrKlkly4/JMPa等温淬火球墨铸铁销轴衬套ZWZT-QTD900-8N50-1002820ZWZT-QTD1050-6250-80970奥氏体钵钢衬套ZWZT-ZG120Mn13300-21182
12、685ZWZT-ZG120Mnl3Cr22300-2735ZWZT-ZG120Mnl7200240-N180-N750ZWZT-ZG120Mnl7Cr2200240-云735合金耐磨钢销轴衬套ZWZT-ZGSOCrNiMo25012-1200ZWZT-ZG42Cr2Si2MnMo5015-1200注：V、U为别代表V型缺口、U型缺II试样。5.4金相组织、拉伸性能、弯曲性能和无损探伤检测经供需双方商定，在室温条件下，可对等温淬火球墨铸铁销轴衬套、奥氏体钵钢销轴衬套、耐磨钢销轴衬套的试块和试样，做金相组织、拉伸性能（下屈服强度、抗拉强度、断后伸长率）、弯曲性能和无损检测，可选择其中一项或多项作为
13、产品验收的必检项目，具体检验要求应符合GB/T944L2009、GB/T5680-2010的规定。其他牌号销轴衬套金相组织、拉伸性能、弯曲性能和无损探伤检测，是否作为产品验收的必检项目，以及检测方法由供需双方商定。8.5 热处理铸造销轴衬套均应经过热处理，满足内外组织力学性能一致。奥氏体锈钢应经过水韧处理（水淬固溶处理）,铸件应均匀加热、保温,水韧处理温度不应低于1050C,快速入水处理，销轴、衬套入水后水温不应超过50Co等温淬火球墨铸铁销轴衬套，等温转变设定温度应为280。C330C；根据壁厚及化学成分，奥氏体温度选择在880C950C之间，保温时间在30min120合金耐磨钢销轴衬套，采
14、取油淬，加热、保温过程控制，达到设定力学性能。8.6 机加工精度与粗糙度加工精度等级、表面粗糙度应符合需方图纸技术要求。8.7 结构形状、尺寸与关联附件带轴肩的销轴外形尺寸和不带轴肩的销轴外形尺寸，应符合JB/T11304标准，衬套主要尺寸以及油槽形状参考JB/T11305标准，满足需方安装要求。8.8 焊修、表面修补与矫正销轴衬套在粗加工之后，热处理之前，可对缺陷进行焊修。缺陷的数量、大小，以每25c内不多于三个LOmm的缺陷为限。焊修前应打磨掉缺陷处氧化层，全部露出金属本体，经着色探伤，确认没有扩展性裂纹，清洁处理后实施焊修。奥氏体锈钢销轴衬套使用D256焊丝，不宜连续焊，焊后打磨，再进行着色探伤检验。等温
