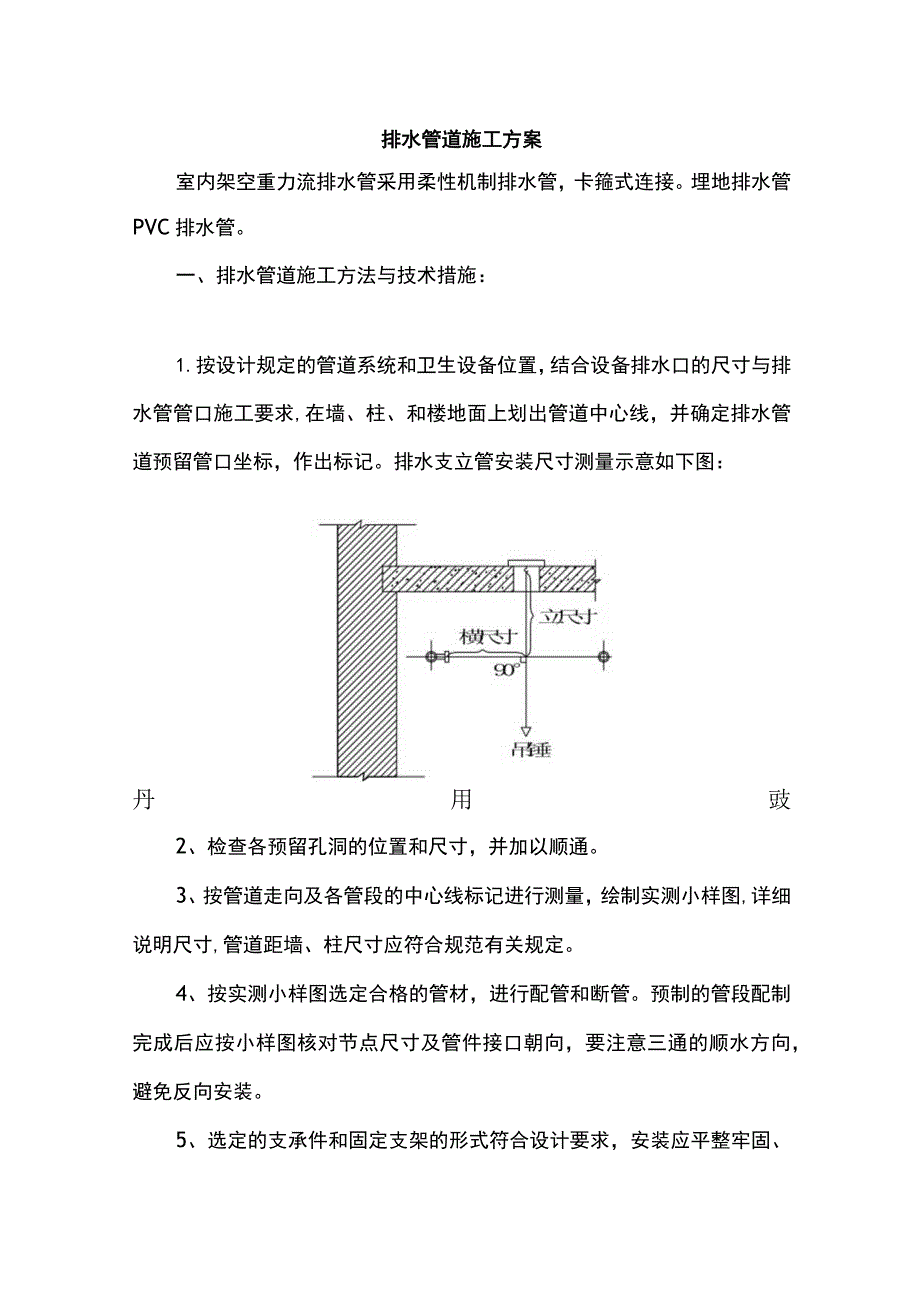

1、排水管道施工方案室内架空重力流排水管采用柔性机制排水管,卡箍式连接。埋地排水管PVC排水管。一、排水管道施工方法与技术措施:1.按设计规定的管道系统和卫生设备位置,结合设备排水口的尺寸与排水管管口施工要求,在墙、柱、和楼地面上划出管道中心线,并确定排水管道预留管口坐标,作出标记。排水支立管安装尺寸测量示意如下图:丹用豉2、检查各预留孔洞的位置和尺寸,并加以顺通。3、按管道走向及各管段的中心线标记进行测量,绘制实测小样图,详细说明尺寸,管道距墙、柱尺寸应符合规范有关规定。4、按实测小样图选定合格的管材,进行配管和断管。预制的管段配制完成后应按小样图核对节点尺寸及管件接口朝向,要注意三通的顺水方向

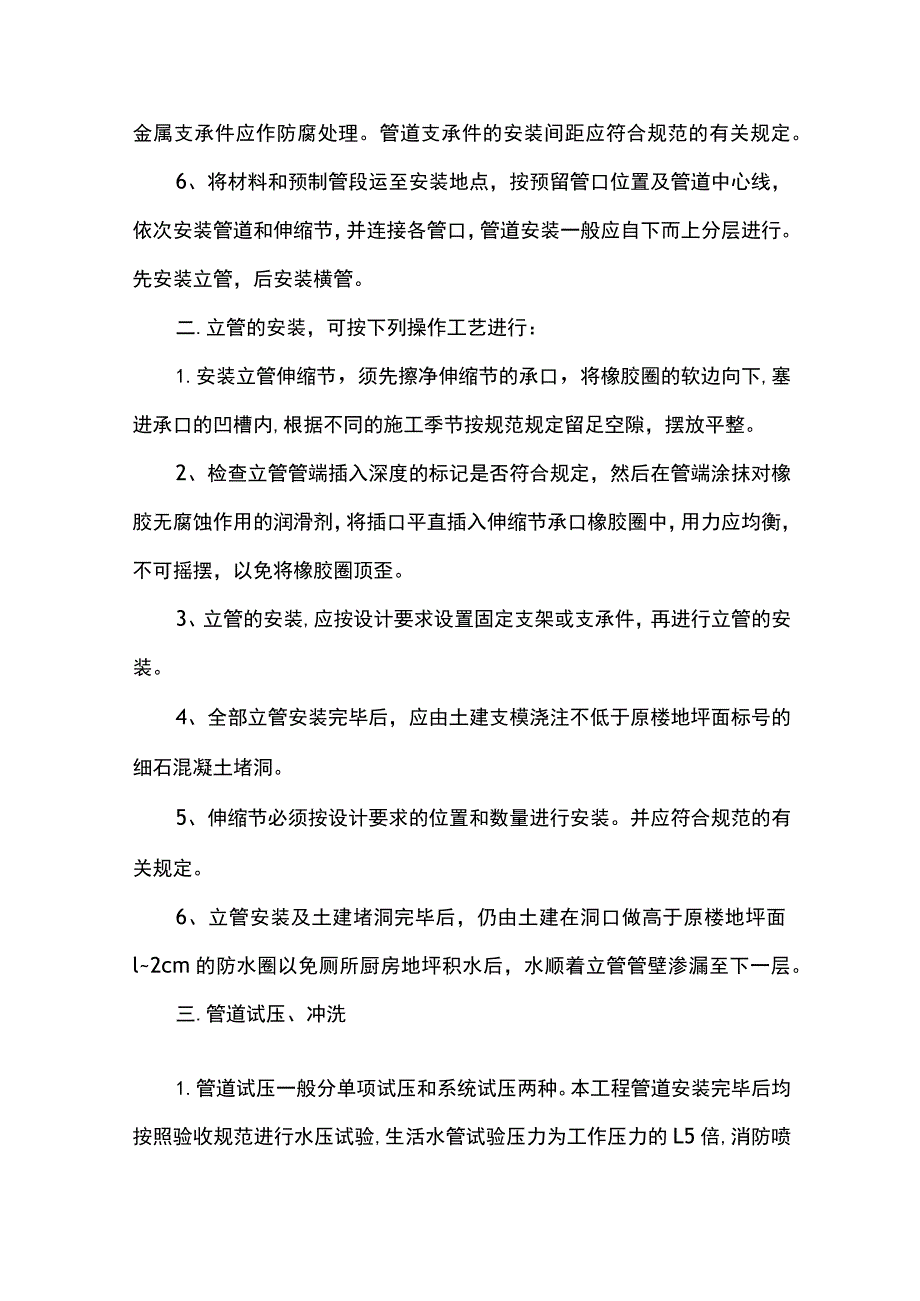

2、,避免反向安装。5、选定的支承件和固定支架的形式符合设计要求,安装应平整牢固、金属支承件应作防腐处理。管道支承件的安装间距应符合规范的有关规定。6、将材料和预制管段运至安装地点,按预留管口位置及管道中心线,依次安装管道和伸缩节,并连接各管口,管道安装一般应自下而上分层进行。先安装立管,后安装横管。二.立管的安装,可按下列操作工艺进行:1.安装立管伸缩节,须先擦净伸缩节的承口,将橡胶圈的软边向下,塞进承口的凹槽内,根据不同的施工季节按规范规定留足空隙,摆放平整。2、检查立管管端插入深度的标记是否符合规定,然后在管端涂抹对橡胶无腐蚀作用的润滑剂,将插口平直插入伸缩节承口橡胶圈中,用力应均衡,不可摇

3、摆,以免将橡胶圈顶歪。3、立管的安装,应按设计要求设置固定支架或支承件,再进行立管的安装。4、全部立管安装完毕后,应由土建支模浇注不低于原楼地坪面标号的细石混凝土堵洞。5、伸缩节必须按设计要求的位置和数量进行安装。并应符合规范的有关规定。6、立管安装及土建堵洞完毕后,仍由土建在洞口做高于原楼地坪面l2cm的防水圈以免厕所厨房地坪积水后,水顺着立管管壁渗漏至下一层。三.管道试压、冲洗1.管道试压一般分单项试压和系统试压两种。本工程管道安装完毕后均按照验收规范进行水压试验,生活水管试验压力为工作压力的L5倍,消防喷淋管试验压力为1.4MPa。单项试压是在干管敷设完后或隐蔽部位的管道安装完毕按设计和

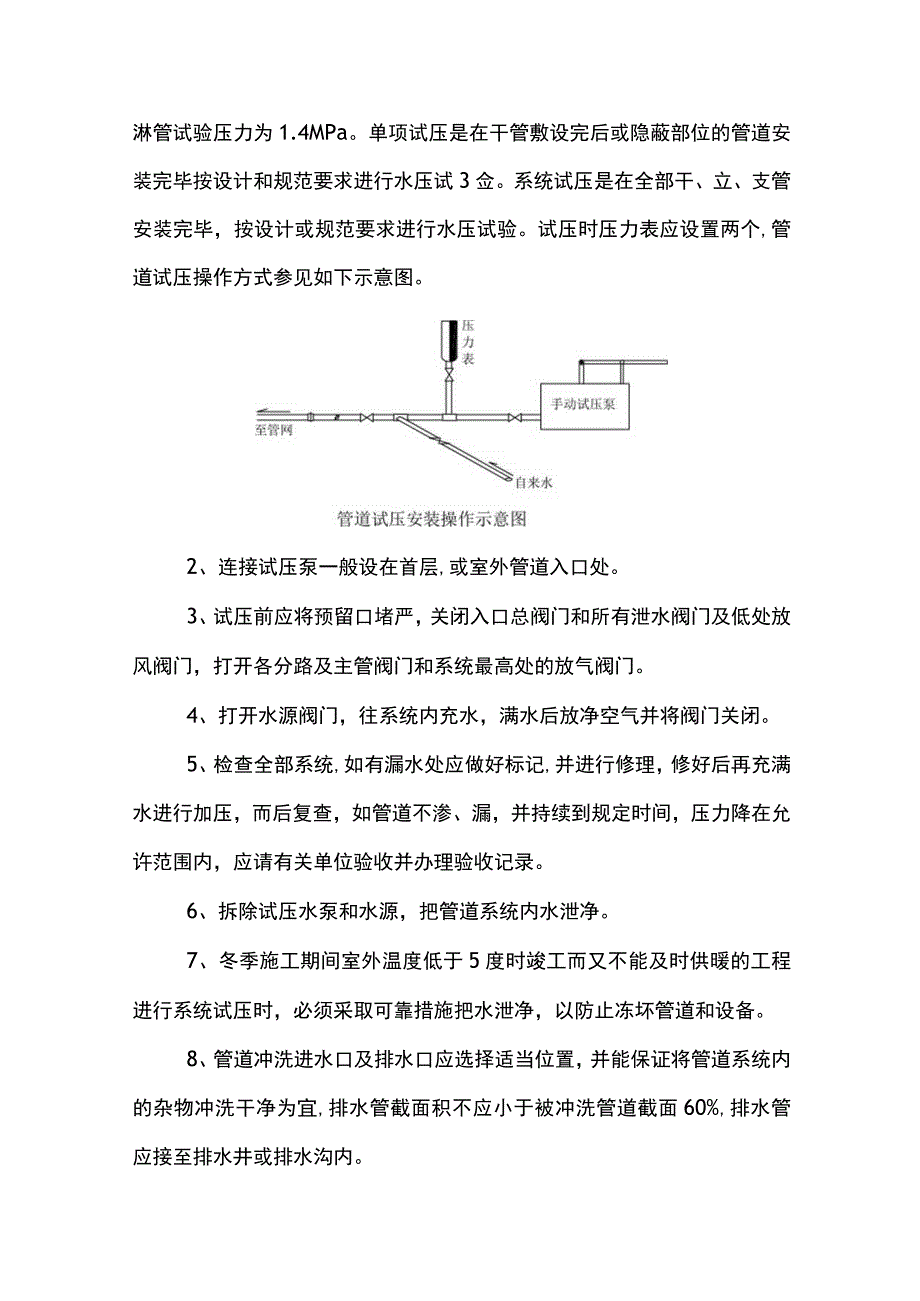

4、规范要求进行水压试3佥。系统试压是在全部干、立、支管安装完毕,按设计或规范要求进行水压试验。试压时压力表应设置两个,管道试压操作方式参见如下示意图。2、连接试压泵一般设在首层,或室外管道入口处。3、试压前应将预留口堵严,关闭入口总阀门和所有泄水阀门及低处放风阀门,打开各分路及主管阀门和系统最高处的放气阀门。4、打开水源阀门,往系统内充水,满水后放净空气并将阀门关闭。5、检查全部系统,如有漏水处应做好标记,并进行修理,修好后再充满水进行加压,而后复查,如管道不渗、漏,并持续到规定时间,压力降在允许范围内,应请有关单位验收并办理验收记录。6、拆除试压水泵和水源,把管道系统内水泄净。7、冬季施工期间室外温度低于5度时竣工而又不能及时供暖的工程进行系统试压时,必须采取可靠措施把水泄净,以防止冻坏管道和设备。8、管道冲洗进水口及排水口应选择适当位置,并能保证将管道系统内的杂物冲洗干净为宜,排水管截面积不应小于被冲洗管道截面60%,排水管应接至排水井或排水沟内。9、冲洗时,规范规定的压力和流量进行,流速为3ms,直到出口处的水色和透明度与入口处目测一致为合格。
