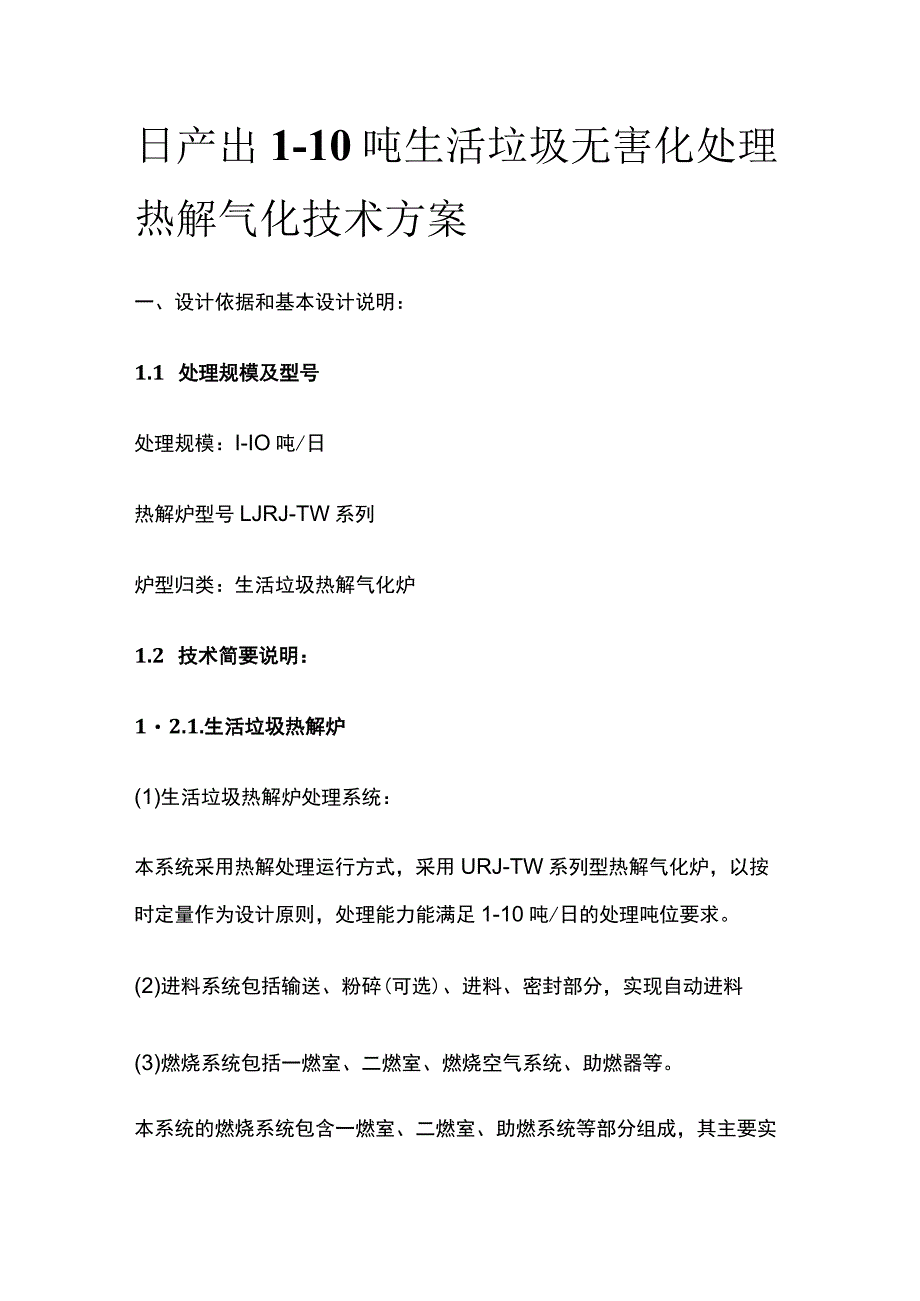

1、日产出1-10吨生活垃圾无害化处理热解气化技术方案一、设计依据和基本设计说明：1.1 处理规模及型号处理规模：I-IO吨/日热解炉型号LJRJ-TW系列炉型归类：生活垃圾热解气化炉1.2 技术简要说明：12.1.生活垃圾热解炉(1)生活垃圾热解炉处理系统：本系统采用热解处理运行方式，采用URJ-TW系列型热解气化炉，以按时定量作为设计原则，处理能力能满足1-10吨/日的处理吨位要求。(2)进料系统包括输送、粉碎(可选)、进料、密封部分，实现自动进料(3)燃烧系统包括一燃室、二燃室、燃烧空气系统、助燃器等。本系统的燃烧系统包含一燃室、二燃室、助燃系统等部分组成，其主要实现生活垃圾的热解处理。其中

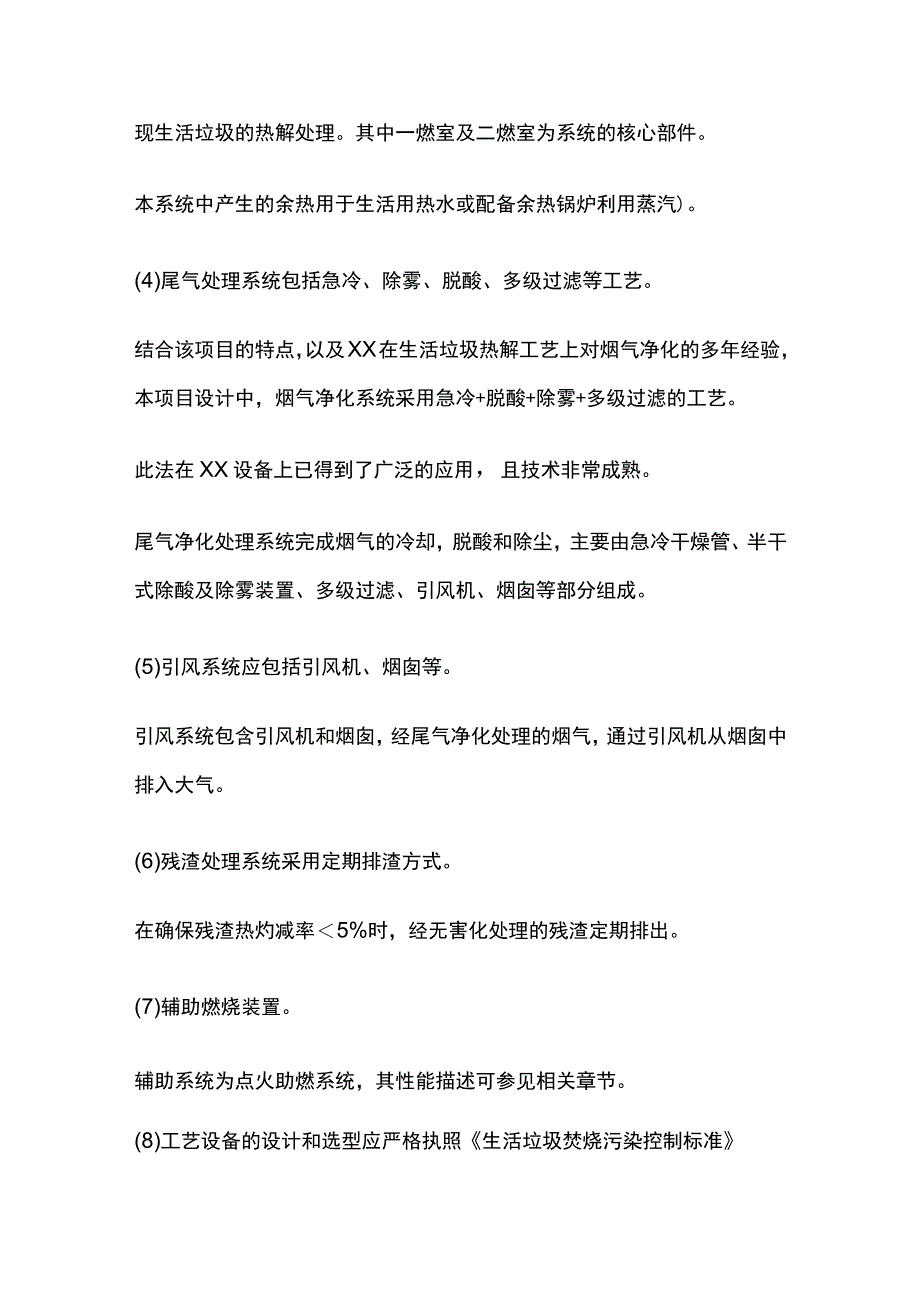

2、一燃室及二燃室为系统的核心部件。本系统中产生的余热用于生活用热水或配备余热锅炉利用蒸汽)。(4)尾气处理系统包括急冷、除雾、脱酸、多级过滤等工艺。结合该项目的特点，以及XX在生活垃圾热解工艺上对烟气净化的多年经验，本项目设计中，烟气净化系统采用急冷+脱酸+除雾+多级过滤的工艺。此法在XX设备上已得到了广泛的应用，且技术非常成熟。尾气净化处理系统完成烟气的冷却，脱酸和除尘，主要由急冷干燥管、半干式除酸及除雾装置、多级过滤、引风机、烟囱等部分组成。(5)引风系统应包括引风机、烟囱等。引风系统包含引风机和烟囱，经尾气净化处理的烟气，通过引风机从烟囱中排入大气。(6)残渣处理系统采用定期排渣方式。在确

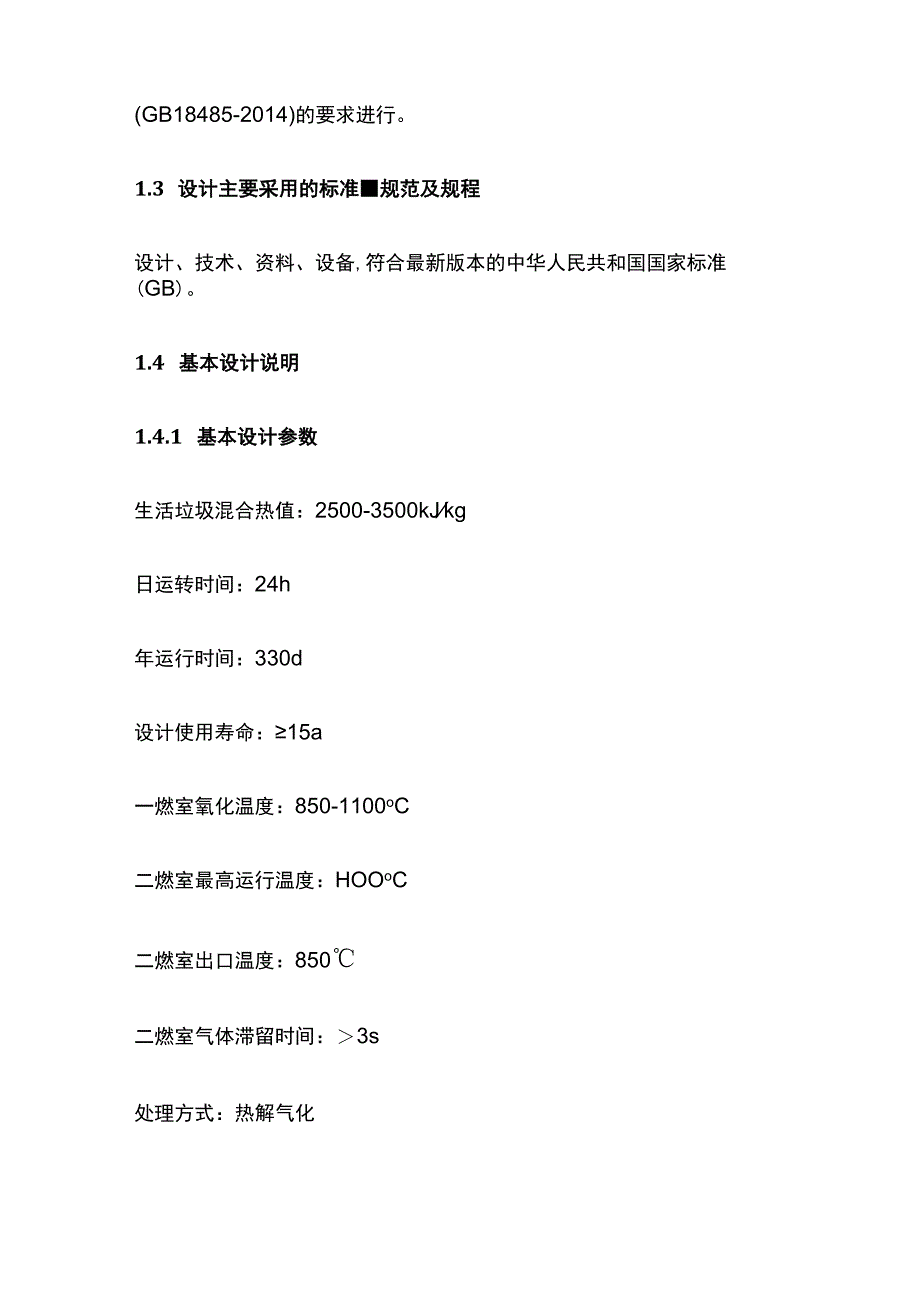

3、保残渣热灼减率5%时，经无害化处理的残渣定期排出。(7)辅助燃烧装置。辅助系统为点火助燃系统，其性能描述可参见相关章节。(8)工艺设备的设计和选型应严格执照生活垃圾焚烧污染控制标准(GB18485-2014)的要求进行。1.3 设计主要采用的标准规范及规程设计、技术、资料、设备,符合最新版本的中华人民共和国国家标准(GB)。1.4 基本设计说明1.4.1 基本设计参数生活垃圾混合热值：2500-3500kJkg日运转时间：24h年运行时间：330d设计使用寿命：15a一燃室氧化温度：850-1100oC二燃室最高运行温度：HOOoC二燃室出口温度：850二燃室气体滞留时间：3s处理方式：热解气
4、化废物进料方式：自动进料出渣方式：定期自动排渣热解效率99.9%,炉渣热灼减率：5%热解炉流程图及效果图1.4.2 烟气排放执行标准根据国家最新规范，本设备严格按照生活垃圾焚烧污染控制标准(GB18485-2014)作为本设计技术要求的相关内容进行设计，同时作为环保验收标准，有关数周氏于国家标准。1.5 技术先进性15.生活垃圾热解炉处理系统一燃室采用低温、静态热解、有效防止结焦，残渣热灼减率5%。物料通过输送、进料、密封系统直接输送进入一燃室内进行热解，进料密闭，可有效防止操作人员二次触碰生活垃圾。投料口面积大于投料斗,并有防护装置,有效防止投料时垃圾落于炉外。定期自动排渣可有效缓解人工压力
5、，保证出渣效果。(可选性)二燃室采用旋流焚烧方式，保证烟气的停留时间和焚烧效果。除酸装置的喷嘴采用特殊结构，防止喷嘴的腐蚀,喷入的水分完全蒸发,急冷塔内无废水产生。多级过滤装置采用陶瓷稀土过滤，可实现多级过滤，同时陶瓷稀土过滤颗粒可多次利用，有效的控制成本，及减少设备检修和维护周期。所有低温管道,采用内部整体浇注耐酸,耐碱耐火材料,有效防止腐蚀。本设备工艺先进，操作简便，1人即可完成日常操作。1.6 设计及技术优势热解气化炉直接针对低热值、高水分的城市生活垃圾；垃圾经分拣、筛选、破碎等预处理；除点火启炉外热解过程不需添加任何辅助燃料。热解工艺段动态精确控制缺氧比例（全过程缺氧）将垃圾中的有机物
6、热解成可燃气体把不完全焚烧过程转变为气体完全燃烧过程,使固体颗粒物排放量极少。热解气体自燃时，进入自燃过程，助燃装置会自动停止，整个自燃过程达到90%以上，不仅排放烟气的无害化，总量减少CO2的排放，而且减少处理成本。完全分离及采用3T控制燃烧过程抑制二恶英等有毒有害物体产生。不同阶段的精确控制，使烟气能达到规定的排放标准。在二燃室相对富氧状况下，完成高温氧化化学燃烧过程，防止过剩烟气产生（排气中残氧量6%-10%左右）。由于做到了稳定燃烧，减轻了后处理的负担。有机物去除率达到99.9%,避免垃圾不完全反应而产生的结块现象。完全分离的稳定燃烧方式，有效抑制二恶英等有毒物质的产生。二.设备的提供
7、3.1.1 供货范围供货范围是采用热解工艺的生活处置系统，其中包括I-IO吨/日1台,其具体配置清单见交货清单。我方供货货物保证满足国家相关技术规范及标准,整套货物,包括主机、辅机、附件、配套的产品、备品备件和安装、调试及运行中所需的专用工具、器具及仪器等。与供货安装、调试、验收有关的技术文件和技术指导等。3.1.3 运行经验公司提供的机电设备是国内或国际先进的、全新的，具有同类垃圾热解处理站连续两年以上运行经验。公司提供的设计、技术、机电设备、材料、资料、安装、调试、试运转以及保证达到功能的一切相关工作及伴随服务，均满足整个处理中心功能所需。确保建成后符合相关许可与合同规定的标准、规范。不会
8、对环境与人身健康造成危害，设计中规避发生意外或无法控制的状况。3.2配套要求及说明3.2.1 供水业主自备进水：自来水或井水保证3m3H(Max)z0.2Mpa,以便设备正常使用3.2.2 供电现场供电条件:低压电压380伏三项五线制，用电总负荷1.5-20KVA;(根据设备处理量不同，用电总负荷存在差异)3.2.3 油点炉用的燃料及辅助燃烧的燃料为柴油；在热解炉升温、切换时使用，95%自燃时间时自动关闭。现场配置一个容量02-5m3日用油箱,提供3天的用油量。3.2.4 尾气处理物料采用Ca（OH）2中和酸性气体；3.2.5 设备占地面积热解处置设备占地面积为50-2002（根据设备处理量、配置不同，总占地面积存在差异）3.2.6 人员配置热解处置设备操作人员：1-3人（可实现单人操作，但考虑设备24小时运行故需合理安排值班人员轮换.六、售后服务承诺1、接到买方要求提供服务的电话（或传真）后24小时内做出响应，视实际情况安排相关设备维修人员赶到现场。2、该设备免费保修一年。终身维修，本公司会定期对设备进行维护，包括外观休整和内部检修及实际操作人员的再次培训和考核。
