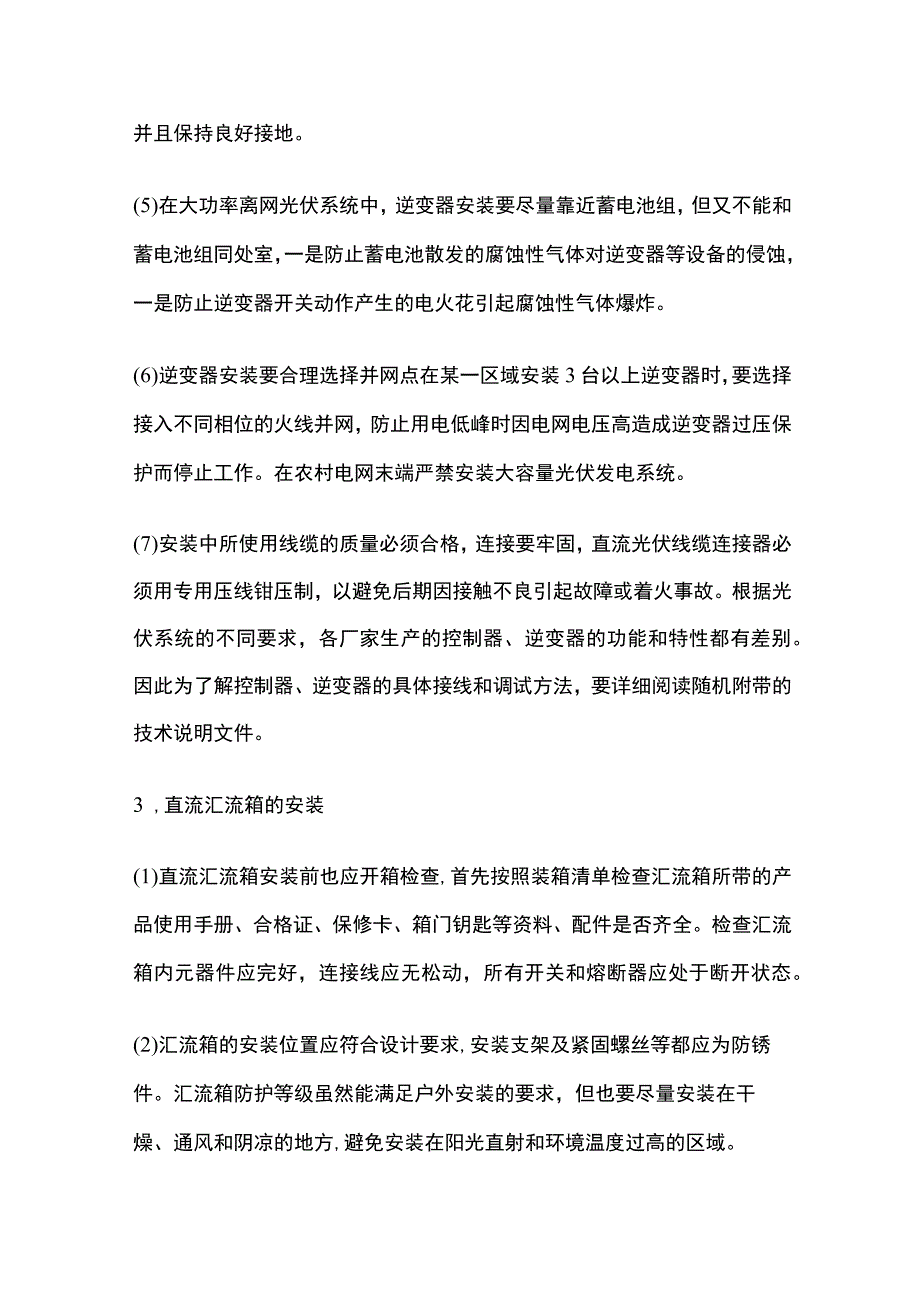

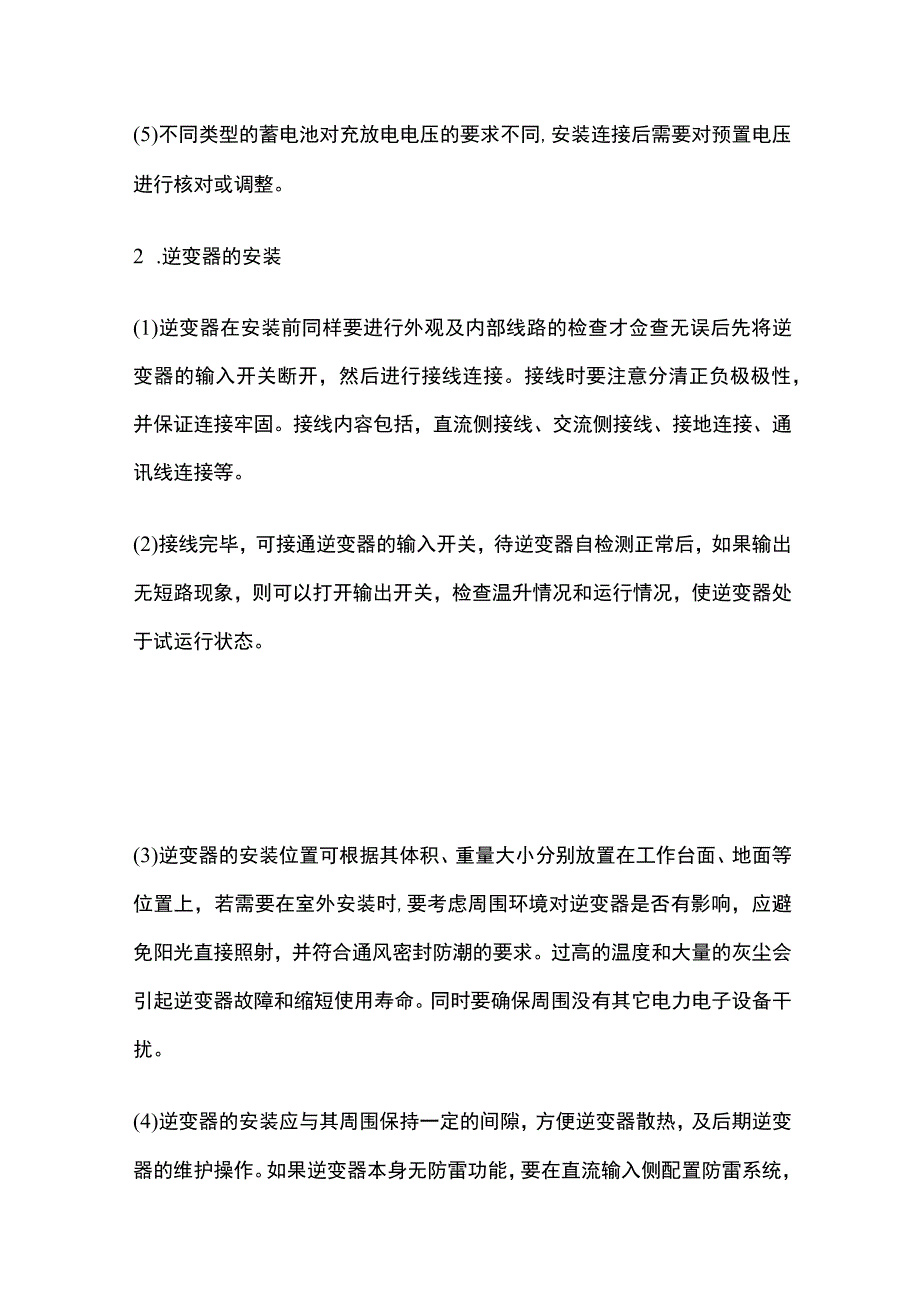

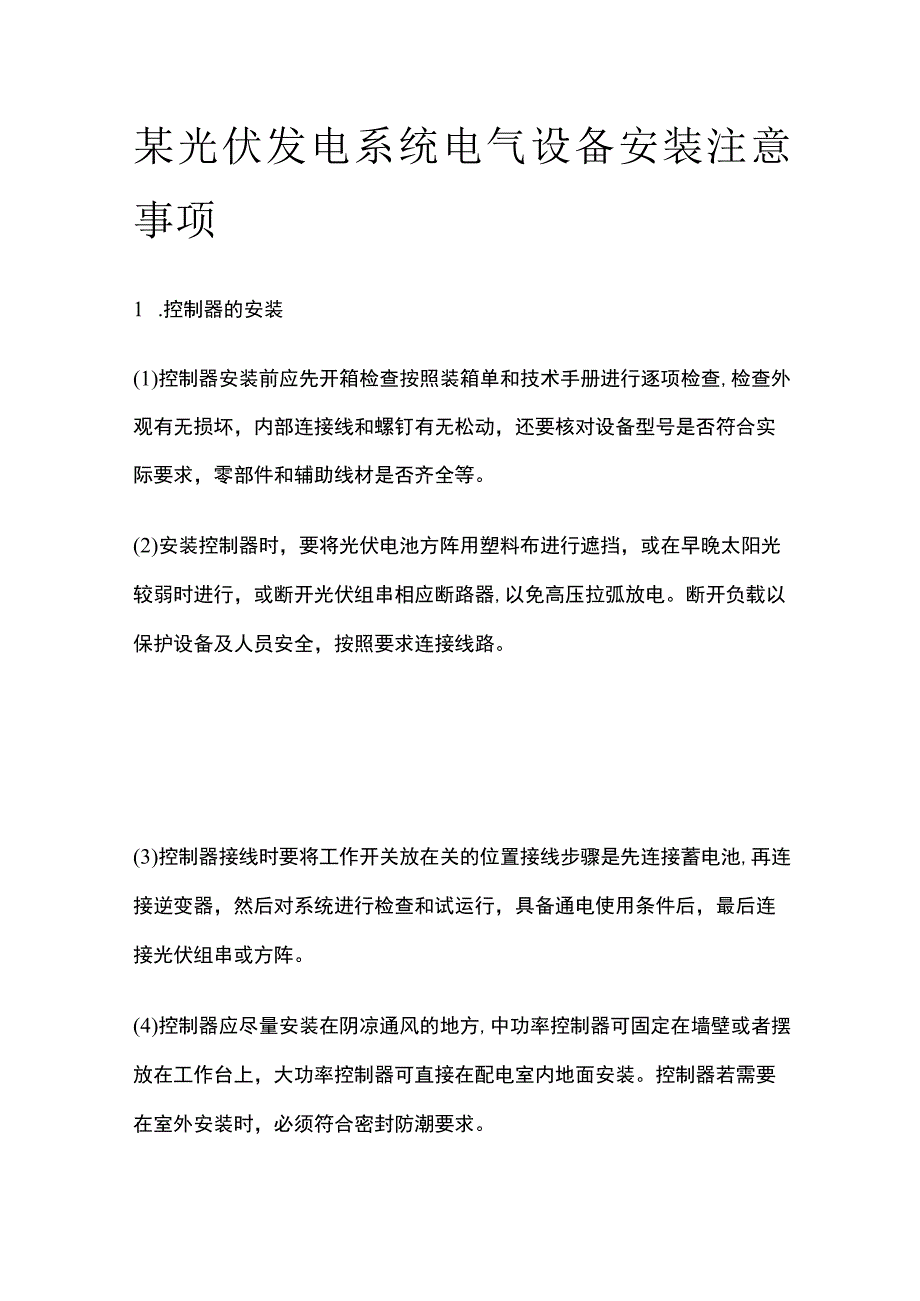

某光伏发电系统电气设备安装注意事项.docx_第1页
第1页 / 共3页
某光伏发电系统电气设备安装注意事项.docx_第2页
第2页 / 共3页
某光伏发电系统电气设备安装注意事项.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《某光伏发电系统电气设备安装注意事项.docx》由会员分享,可在线阅读,更多相关《某光伏发电系统电气设备安装注意事项.docx(3页珍藏版)》请在第壹文秘上搜索。

1、某光伏发电系统电气设备安装注意事项1 .控制器的安装(1)控制器安装前应先开箱检查按照装箱单和技术手册进行逐项检查,检查外观有无损坏,内部连接线和螺钉有无松动,还要核对设备型号是否符合实际要求,零部件和辅助线材是否齐全等。(2)安装控制器时,要将光伏电池方阵用塑料布进行遮挡,或在早晚太阳光较弱时进行,或断开光伏组串相应断路器,以免高压拉弧放电。断开负载以保护设备及人员安全,按照要求连接线路。(3)控制器接线时要将工作开关放在关的位置接线步骤是先连接蓄电池,再连接逆变器,然后对系统进行检查和试运行,具备通电使用条件后,最后连接光伏组串或方阵。(4)控制器应尽量安装在阴凉通风的地方,中功率控制器可

2、固定在墙壁或者摆放在工作台上,大功率控制器可直接在配电室内地面安装。控制器若需要在室外安装时,必须符合密封防潮要求。(5)不同类型的蓄电池对充放电电压的要求不同,安装连接后需要对预置电压进行核对或调整。2 .逆变器的安装(1)逆变器在安装前同样要进行外观及内部线路的检查才佥查无误后先将逆变器的输入开关断开,然后进行接线连接。接线时要注意分清正负极极性,并保证连接牢固。接线内容包括,直流侧接线、交流侧接线、接地连接、通讯线连接等。(2)接线完毕,可接通逆变器的输入开关,待逆变器自检测正常后,如果输出无短路现象,则可以打开输出开关,检查温升情况和运行情况,使逆变器处于试运行状态。(3)逆变器的安装

3、位置可根据其体积、重量大小分别放置在工作台面、地面等位置上,若需要在室外安装时,要考虑周围环境对逆变器是否有影响,应避免阳光直接照射,并符合通风密封防潮的要求。过高的温度和大量的灰尘会引起逆变器故障和缩短使用寿命。同时要确保周围没有其它电力电子设备干扰。(4)逆变器的安装应与其周围保持一定的间隙,方便逆变器散热,及后期逆变器的维护操作。如果逆变器本身无防雷功能,要在直流输入侧配置防雷系统,并且保持良好接地。(5)在大功率离网光伏系统中,逆变器安装要尽量靠近蓄电池组,但又不能和蓄电池组同处室,一是防止蓄电池散发的腐蚀性气体对逆变器等设备的侵蚀,一是防止逆变器开关动作产生的电火花引起腐蚀性气体爆炸

4、。(6)逆变器安装要合理选择并网点在某一区域安装3台以上逆变器时,要选择接入不同相位的火线并网,防止用电低峰时因电网电压高造成逆变器过压保护而停止工作。在农村电网末端严禁安装大容量光伏发电系统。(7)安装中所使用线缆的质量必须合格,连接要牢固,直流光伏线缆连接器必须用专用压线钳压制,以避免后期因接触不良引起故障或着火事故。根据光伏系统的不同要求,各厂家生产的控制器、逆变器的功能和特性都有差别。因此为了解控制器、逆变器的具体接线和调试方法,要详细阅读随机附带的技术说明文件。3 ,直流汇流箱的安装(1)直流汇流箱安装前也应开箱检查,首先按照装箱清单检查汇流箱所带的产品使用手册、合格证、保修卡、箱门钥匙等资料、配件是否齐全。检查汇流箱内元器件应完好,连接线应无松动,所有开关和熔断器应处于断开状态。(2)汇流箱的安装位置应符合设计要求,安装支架及紧固螺丝等都应为防锈件。汇流箱防护等级虽然能满足户外安装的要求,但也要尽量安装在干燥、通风和阴凉的地方,避免安装在阳光直射和环境温度过高的区域。
