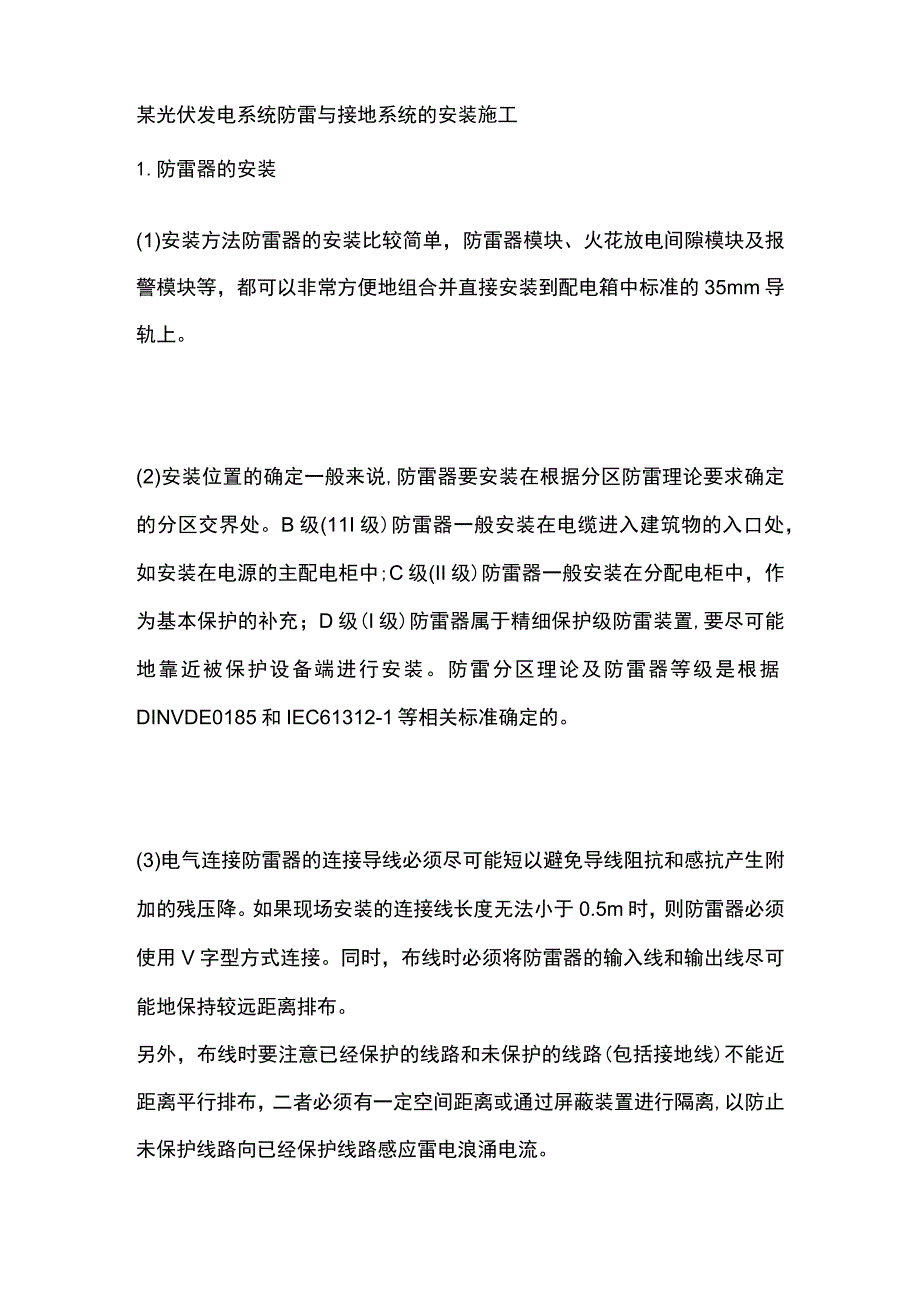

某光伏发电系统防雷与接地系统的安装施工.docx_第1页
第1页 / 共4页

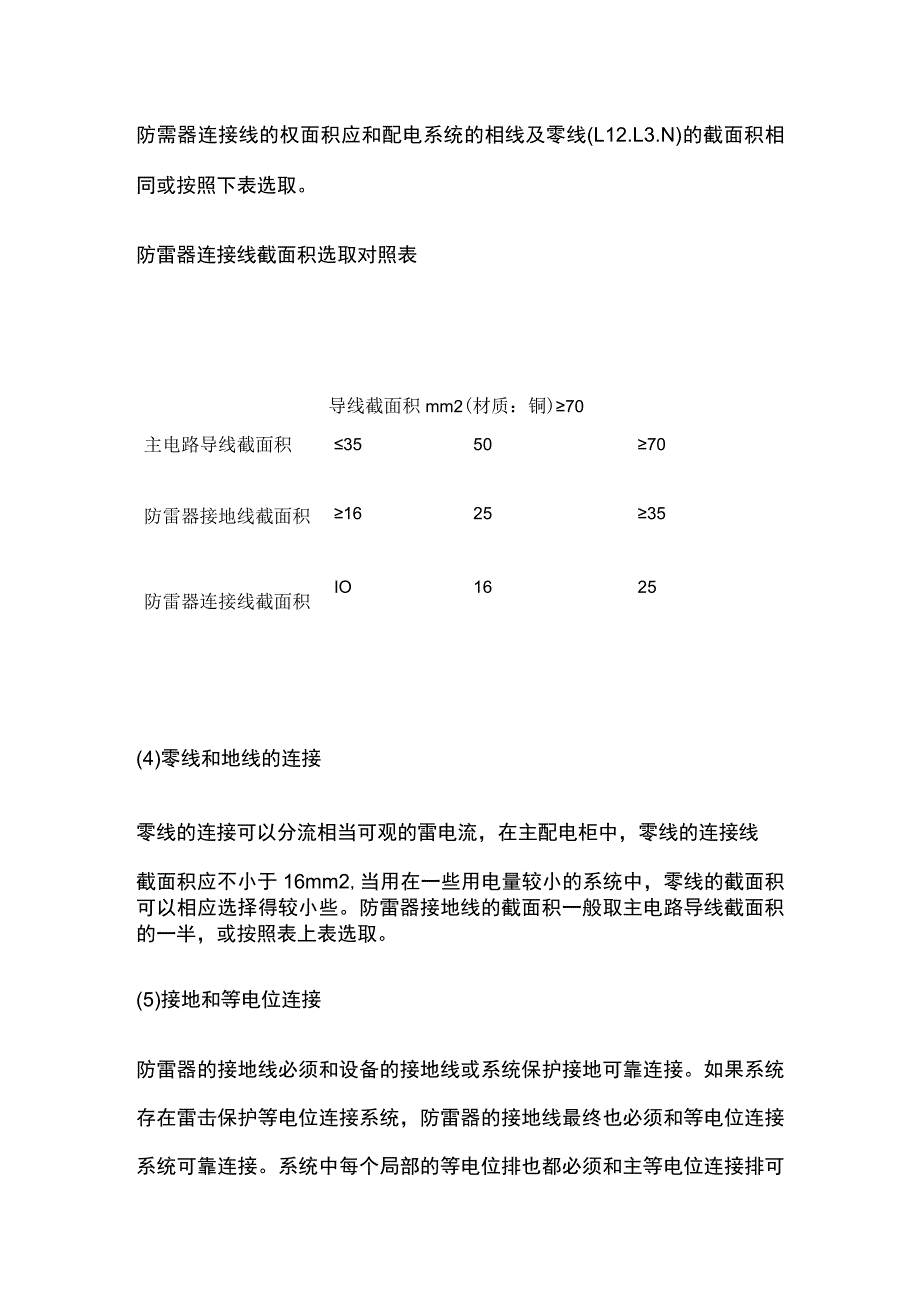

某光伏发电系统防雷与接地系统的安装施工.docx_第2页
第2页 / 共4页

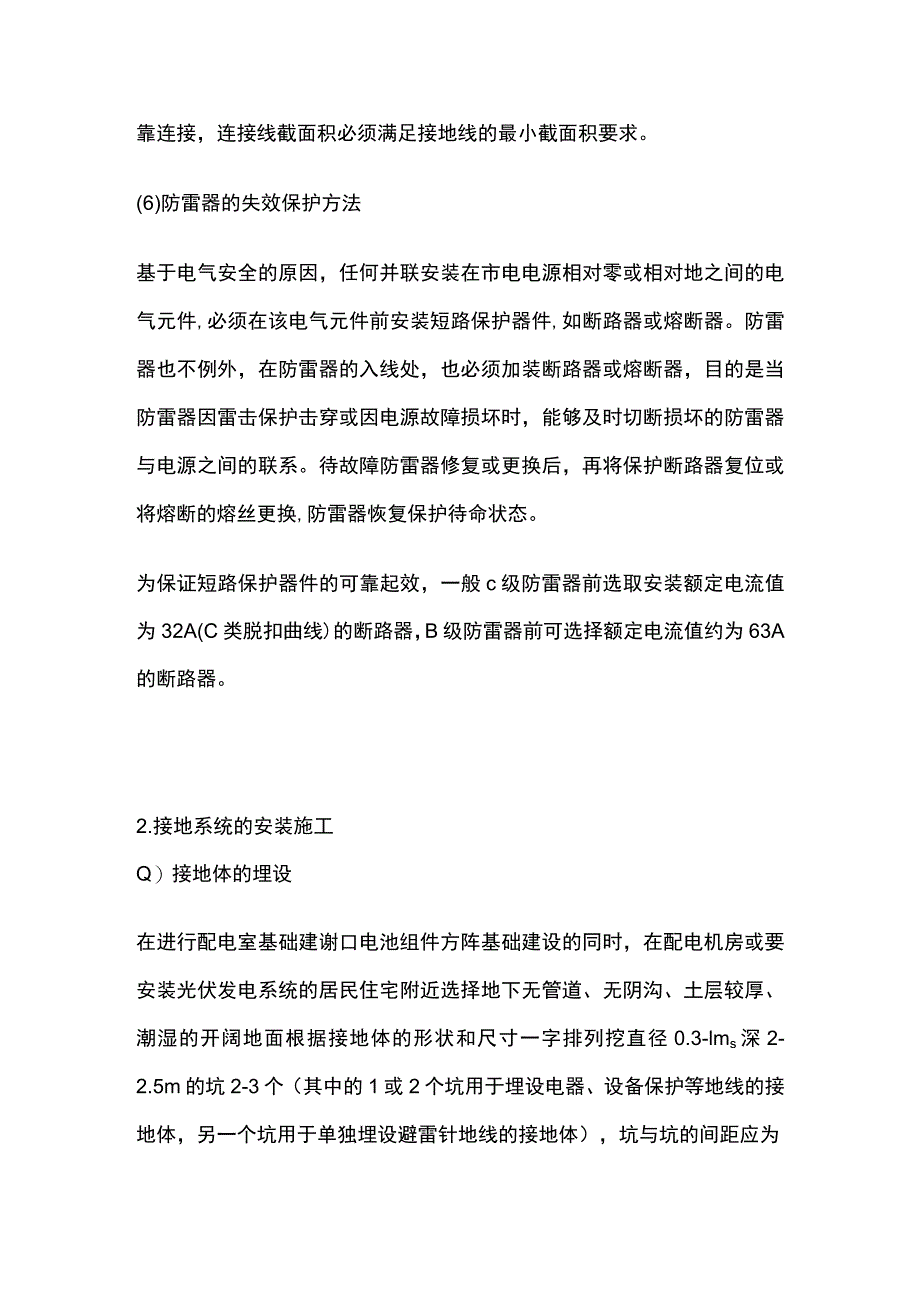

某光伏发电系统防雷与接地系统的安装施工.docx_第3页
第3页 / 共4页
某光伏发电系统防雷与接地系统的安装施工.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《某光伏发电系统防雷与接地系统的安装施工.docx》由会员分享,可在线阅读,更多相关《某光伏发电系统防雷与接地系统的安装施工.docx(4页珍藏版)》请在第壹文秘上搜索。

1、某光伏发电系统防雷与接地系统的安装施工1.防雷器的安装(1)安装方法防雷器的安装比较简单,防雷器模块、火花放电间隙模块及报警模块等,都可以非常方便地组合并直接安装到配电箱中标准的35mm导轨上。(2)安装位置的确定一般来说,防雷器要安装在根据分区防雷理论要求确定的分区交界处。B级(11I级)防雷器一般安装在电缆进入建筑物的入口处,如安装在电源的主配电柜中;C级(II级)防雷器一般安装在分配电柜中,作为基本保护的补充;D级(I级)防雷器属于精细保护级防雷装置,要尽可能地靠近被保护设备端进行安装。防雷分区理论及防雷器等级是根据DINVDE0185和IEC61312-1等相关标准确定的。(3)电气连

2、接防雷器的连接导线必须尽可能短以避免导线阻抗和感抗产生附加的残压降。如果现场安装的连接线长度无法小于0.5m时,则防雷器必须使用V字型方式连接。同时,布线时必须将防雷器的输入线和输出线尽可能地保持较远距离排布。另外,布线时要注意已经保护的线路和未保护的线路(包括接地线)不能近距离平行排布,二者必须有一定空间距离或通过屏蔽装置进行隔离,以防止未保护线路向已经保护线路感应雷电浪涌电流。防需器连接线的权面积应和配电系统的相线及零线(L12.L3.N)的截面积相同或按照下表选取。防雷器连接线截面积选取对照表导线截面积mm2(材质:铜)70主电路导线截面积355070防雷器接地线截面积162535防雷器

3、连接线截面积IO1625(4)零线和地线的连接零线的连接可以分流相当可观的雷电流,在主配电柜中,零线的连接线截面积应不小于16mm2,当用在一些用电量较小的系统中,零线的截面积可以相应选择得较小些。防雷器接地线的截面积一般取主电路导线截面积的一半,或按照表上表选取。(5)接地和等电位连接防雷器的接地线必须和设备的接地线或系统保护接地可靠连接。如果系统存在雷击保护等电位连接系统,防雷器的接地线最终也必须和等电位连接系统可靠连接。系统中每个局部的等电位排也都必须和主等电位连接排可靠连接,连接线截面积必须满足接地线的最小截面积要求。(6)防雷器的失效保护方法基于电气安全的原因,任何并联安装在市电电源

4、相对零或相对地之间的电气元件,必须在该电气元件前安装短路保护器件,如断路器或熔断器。防雷器也不例外,在防雷器的入线处,也必须加装断路器或熔断器,目的是当防雷器因雷击保护击穿或因电源故障损坏时,能够及时切断损坏的防雷器与电源之间的联系。待故障防雷器修复或更换后,再将保护断路器复位或将熔断的熔丝更换,防雷器恢复保护待命状态。为保证短路保护器件的可靠起效,一般c级防雷器前选取安装额定电流值为32A(C类脱扣曲线)的断路器,B级防雷器前可选择额定电流值约为63A的断路器。2.接地系统的安装施工Q)接地体的埋设在进行配电室基础建谢口电池组件方阵基础建设的同时,在配电机房或要安装光伏发电系统的居民住宅附近

5、选择地下无管道、无阴沟、土层较厚、潮湿的开阔地面根据接地体的形状和尺寸一字排列挖直径0.3-lms深2-2.5m的坑2-3个(其中的1或2个坑用于埋设电器、设备保护等地线的接地体,另一个坑用于单独埋设避雷针地线的接地体),坑与坑的间距应为35m。坑内放入专用接地体或设计制作的接地体,接地体应根据要求亚直或水平放置在坑的中央,其上端离地面的最小高度应大于等于0.7m.放置前要先将引下线与接地体可靠连接。引下线与接地体的连接部分必须使用电焊或气焊,不能使用锡焊。现场无法焊接时,可采取珈接或螺栓连接,确保有不少于IOCm2的接触引下线和接地体应尽量埋设在人们不走或很少走过的地方,避免受到跨步电压的危害,还应注意使接地体与周围金属体或电缆之间保持一定的距离。将接地体放入坑中后,在其周围填充接地专用降阻剂,直至基本将接地体掩埋。填充过程中应同时向坑内注入一定的清水,以使降阻剂充分起效。最后用原土将坑填满整实。电器、设备保护等接地线的引下线最好采用截面积为35mm2的接地专用多股铜芯电缆连接,避雷针的引下线可用直径为8mm的圆钢连接。避雷针的安装避雷针的安装最好依附在配电室等建筑物旁边,以利于安装固定,并尽量在接地体的埋设地点附近。避雷针的高度根据要保护的范围而定,条件允许时尽量单独做地线。
