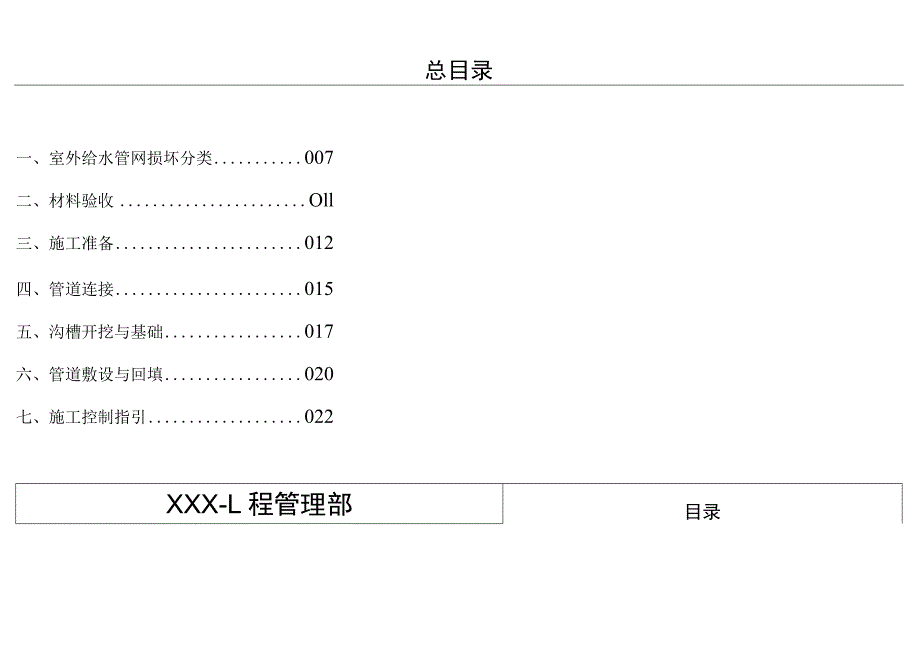

1、室外给水管网施工指引工程管理部202X年XX月总目录一、室外给水管网损坏分类007二、材料验收Oll三、施工准备012四、管道连接015五、沟槽开挖与基础017六、管道敷设与回填020七、施工控制指引022XXX-L程管理部目录室外给水管网施工指引页码：002管道沙眼渗漏管道沙眼渗漏管道沙眼渗漏一室外给水管网损坏分类1、管道初期使用无问题，几年后开始频繁的出现沙眼，导致渗漏。2、原因分析：管道原材料存在问题。室外给水管网施工指引页码：003XXX工程管理部材料类损坏一室外给水管网损坏分类材料自身开裂材料自身开裂1、材料本身规格不符：壁厚、抗冲击性、耐压等级等不符合要求。2、原因分析：不同压力等
2、级的材料混用。室外给水管网施工指引页码：004XXX工程管理部材料类损坏一室外给水管网损坏分类接口脱落1、管道焊接接口脱落。2、原因分析：工人操作水平不合格，接口未清理干净、焊接参数不符合要求。XXX工程管理部施工工艺类损坏室外给水管网施工指引页码：005管道被石块等顶破管道被石块等顶破一室外给水管网损坏分类1、管道被石块等尖锐物体顶破。XXX工程管理部回填石块等损坏室外给水管网施工指引页码：0062、原因分析：管道周边未按要求回填，尖锐石块、机械碾压等致管道破损。一室外给水管网损坏分类地基沉降地基沉降1、管道拉裂。2、原因分析：高填方时，土方回填时密实度未达到要求，地基不均匀沉降，致管道拉裂
3、。XXX工程管理部地基沉降损坏室外给水管网施工指引页码：0071、核对设计要求：根据生产原料等级不同：PE给水管分为PE80和PEIOo两个等级；根据压力等级：分为SDRII(1.6Mpa)SDR13.6(1.25Mpa)SDRI7(1.0MPa)、SDR21(0.8Mpa)、SDR26(0.6Mpa)五个系列。一材料验收2、钢丝网骨架PE/PE管和管件应有质量检验部门的产品合格证，卫生防疫部门的检验合格证，有关部门的检测报告。3、管材和管件上应标明规格、公称压力、生产厂名或商标等标识，包装上应标有批号、数量、生产日期和检验代号。4、管材和管件的外观质量应符合下列规定：管材和管件的内外壁应光滑
4、平整，不允许有气泡、裂口、裂纹、脱皮、分解变色线和明显的痕纹、槽沟、凹陷、杂质等，且色泽一致。5、进场后需见证取样，报送具有相应检测资质的单位进行复试，复试合格后方可使用。材料验收XXX工程管理部室外给水管网施*引页码：008管材结构e点钢丝IXM骨缴料.聚乙烁）L介管的结构特,点:是ZE内局兼磐卷R管流雷闻设置仃两层”文多层缠绕形滋的钢丝W/93rMHm*2E夕龙Mqrw一材料验收OJllmE岐M-WWR增殂HJ钢丝为用血皮钺房钢丝，缠绕的钢丝夕卜层他也有具有热熔量i接件能和I皿水径月J的包检）o/E芯曾上碗绕后，经过力11热、中HJ结铛JZU关；日包短、夕卜房PE挤；H包楂，保i正r弓虽度
5、钢丝与内夕卜房PE之J热将平占接体。从而次彳导只f性能优兄的更合管材。材料验收XXX工程管理部室外给水管网施*引页码：009二材料验收GB/T13663.2-2018给水用聚乙烯PE管道PE管公称压力与壁厚XXX工程管理部室外给水管网施工指引页码：010GB/T32439-2015给水用钢丝网增强聚乙烯复合管道袤5不同压力等级倚材的规格尺寸及屣小钢丝色径一材料验收公杓：外径nr年均外糅J-*乙M”MM小眼尔nnM小忸”公际Hrnn公财;J人力PNMPnrmnn0.81.01.62.02.53.5仃一点M厚，M(ft也网mm5050.051.21.5O455.06.25.5.7.O7.56.5.
6、o6363.004.21.50.55.56.7ao7.26.5.o7.08.57575.076.21.50.56.07.26.57.77.0.57.59.09090.091.42.00.5tt.58.07.08.57.5n.o8.09.5IIO110.0111.52.0O.SHO7.57.0H.67.5.OR.O9.5H.510.0125125.0I，2.00.66.07.57.59.08.09.58.510.00.511.0I40t40.0111.72.00.66.07.S8.09.5R.5IOeO9.5I1.010.512.0ItiO10.0I2.02.50.66.58.09.010.59
7、.511.010.512.511.513.5200200.0202.32.50.87.0M.S9.5I1.01O512.512.514.513.015.2225225.0227.52.5O.Ha.O9.510.012.010.512.512.514.5250250.0252.52.5O.S.O9.510.512.512.0M.212.014.213.015.2315315.0317.73.5o.9.511.012.0W.O13.0I5.513.015.514.517.0355355.0357.83.50.810.0I1.812.514.7M.OIG.5钢丝网骨架PE管公称压力与壁厚XXX工程管
8、理部室外给水管网施:三引页码：oil1、管材安装施工应由专业人员操作，安装人员必须经过相关技术培训合格、持证上岗，并仔细阅读工程技术规程及技术安装手册后方可进行安装；2、施工工具，如热熔焊枪、电熔焊机、切割机、刮刀、打磨机等准备齐全;3、注意区分不同等级SDR的材料，不得混用。三施工准备电熔焊接机，厂家配套提供对接热熔焊接机，厂家配套提供施工准备XXX工程管理部室外给水管网施工指引页码：0121.1 一般规定：1.2 1.管材、管件以及管道附件的连接应采用热熔连接（热熔对接、热熔承插连接、热熔鞍形连接）或电熔连接（电熔承插连接、电熔鞍形连接）及机械连接（锁紧型和非锁紧型承插式连接、法兰连接、钢
9、塑过度连接）；1.3 .2.管道各种连接应采用相应的专用连接工具，连接时严禁明火加热；四管道连接1.4 .3.管道连接宜应采用同种牌号级别，压力等级相同的管材、管件以及管道附件（不同牌号的管材以及管道附件之间的连接，应经过试验，判定连接质量能得到保证后，方可连接）；4.14 管道连接时，管材切割应采用专用割刀或切管工具，切割断面应平整、光滑、无毛刺，且应垂直于管轴线.4.15 管道连接后，应及时检查接头外观质量，不合格者必须返工。管道连接的相关要求XXX工程管理部室外给水管网施瑞引页码：0134.1. 热熔连接：421.热熔连接工具的温度控制应精确，加热面温度分布应均匀，加热面结构符合焊接工艺
10、要求。热熔连接前、后应使用洁净棉布擦净加热面上的污物；四管道连接4.22热熔连接加热时间、加热温度和施加的压力以及保压、冷却时间，应符合热熔连接工具生产企业和聚乙烯管材、管件以及管道附件生产企业的规定。在保压、冷却期间不得移动连接件或在连接件上施加任何外力；4.2.3.热熔焊接质量检测：检测方法：焊接接头质量检验分别为破坏性试验和非破坏性试验，在施工现场一般采用非破坏性试验。非破坏性试验主要手段是目测，也可以称为外观检查，主要标准如下：卷边应均匀、圆滑、饱满，两边卷边尺寸相近；焊缝平滑对称，卷边的高度、翻边的任一边高度差不大于SlV它的壁厚；切下的翻边不存在未融合、缺口、孔洞等缺陷，切边的管端
11、错边不超过壁厚的10%。管道连接的相关要求XXX工程管理部室外给水管网施瑞引页码：0144.3电热熔焊接4.3.1 焊接前检查：4.3.L1检查焊机电源线接触是否良好，输送端插头是否变形，有无泥沙或电氧化层，排除会造成接触不良的各种因素；4.3.1.2用万用表测焊机输入端电压，是否在220V20V范围内，如不在此范围内，不能焊接。四管道连接432焊接前检查工作完成后正式开始电熔焊接工作：4.321将输出端头插入电熔接头插孔，注意插实，使之保持良好的接触；432.2保持焊点与安装点的安全距离；4.323打开焊机调到所需电压启动焊机进行焊接，并随时监测焊接过程中的参数变化是否正常；4.324注意观
12、察电熔套筒观察孔内塑料的熔融状态，当塑料已充满观察孔并突出孔外高3mm以上可认为焊接完成。如观察孔内的塑料未能露出时，一般可根据管道直径大小、气温高低分3、5个时段焊接，每个时段58min，直至焊好为止。管道连接的相关要求XXX工程管理部室外给水管网施瑞引页码：015五沟槽开挖与基础5.1,沟槽开挖与基础：5.1.L一般稳固的土壤管道沟槽断面形式有直壁、放坡以及直壁与放坡相结合等形式，管沟断面形式确定应根据现场施工环境、施工设备、土质条件、沟槽深度、气象条件和施工季节等因素综合确定。沟槽放坡按国家现行标准给水排水管道工程施工及验收规范GB50268的规定执行；5.12槽底最小宽度应根据土质条件
13、、沟槽断面形式及深度确定，可采用下表的规定。沟槽槽底最小宽度(mm)公称外径dn槽底宽度Bd400dn+300400dn630dn+450当管材、管件在槽底连接或管道与附件连接的位置.应适当加宽。沟槽开挖与基础相关要求室外给水管网施瑞引页码：016XXX工程管理部五沟槽开挖与基础5.2管道基础或垫层应符合下列规定：521.管道必须敷设在原状土地基上，局部超挖部分应回填夯实。当沟底无地下水时，超挖在0.15m以内，可用原土回填夯实，其密实度不应低于原地基天然土的密实度；超挖在0.15m以上时，可用石灰土、石粉或砂填层处理，其密实度不应低于95%。当沟底有地下水或沟底土层含水量较大时，可用天然砂回填；
