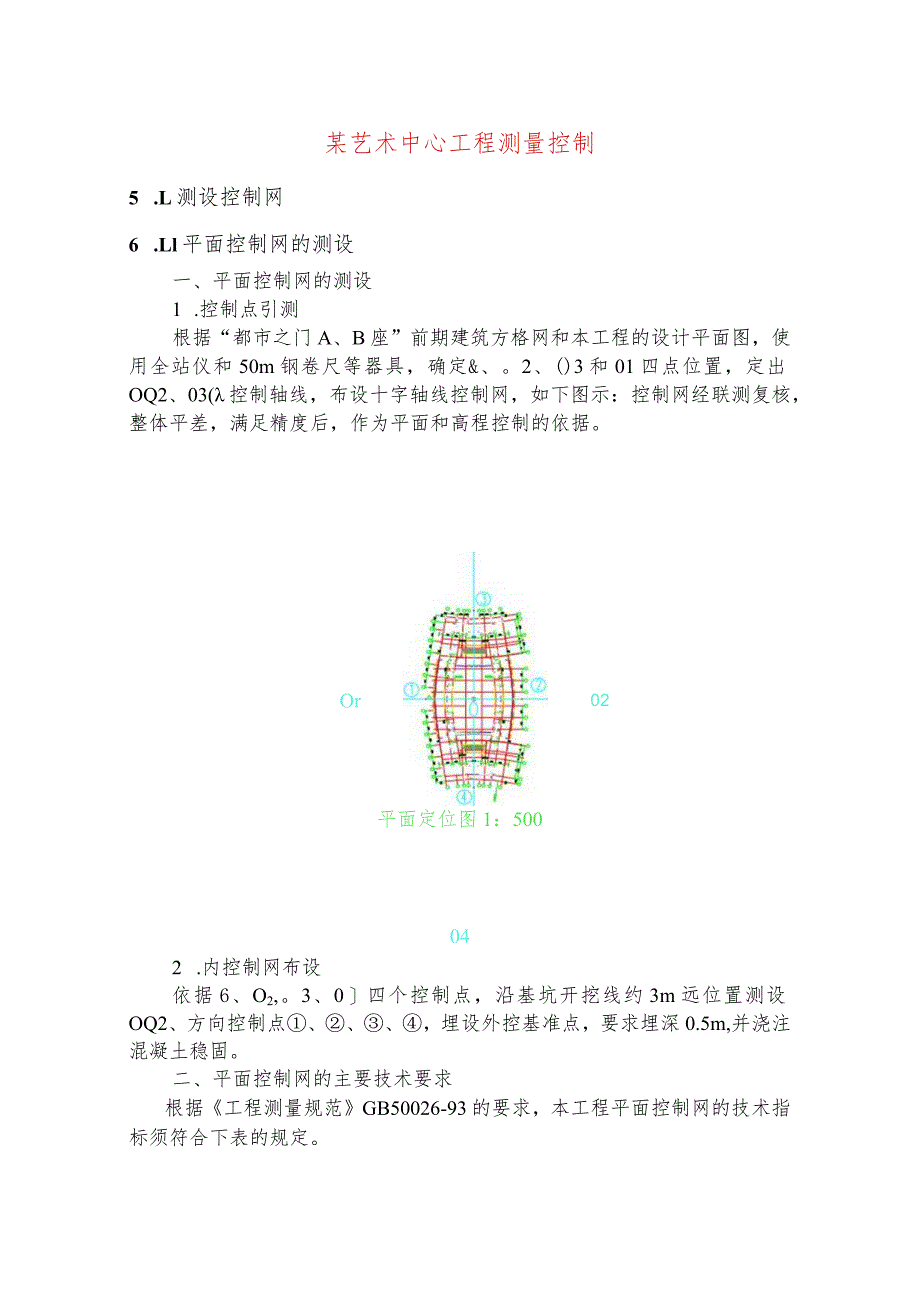

1、某艺术中心工程测量控制5 .L测设控制网6 .Ll平面控制网的测设一、平面控制网的测设1 .控制点引测根据“都市之门A、B座”前期建筑方格网和本工程的设计平面图，使用全站仪和50m钢卷尺等器具，确定&、。2、()3和01四点位置，定出OQ2、03(控制轴线，布设十字轴线控制网，如下图示：控制网经联测复核，整体平差，满足精度后，作为平面和高程控制的依据。Or02平面定位图1：500042 .内控制网布设依据6、O2,。3、0四个控制点，沿基坑开挖线约3m远位置测设OQ2、方向控制点、，埋设外控基准点，要求埋深0.5m,并浇注混凝土稳固。二、平面控制网的主要技术要求根据工程测量规范GB50026-

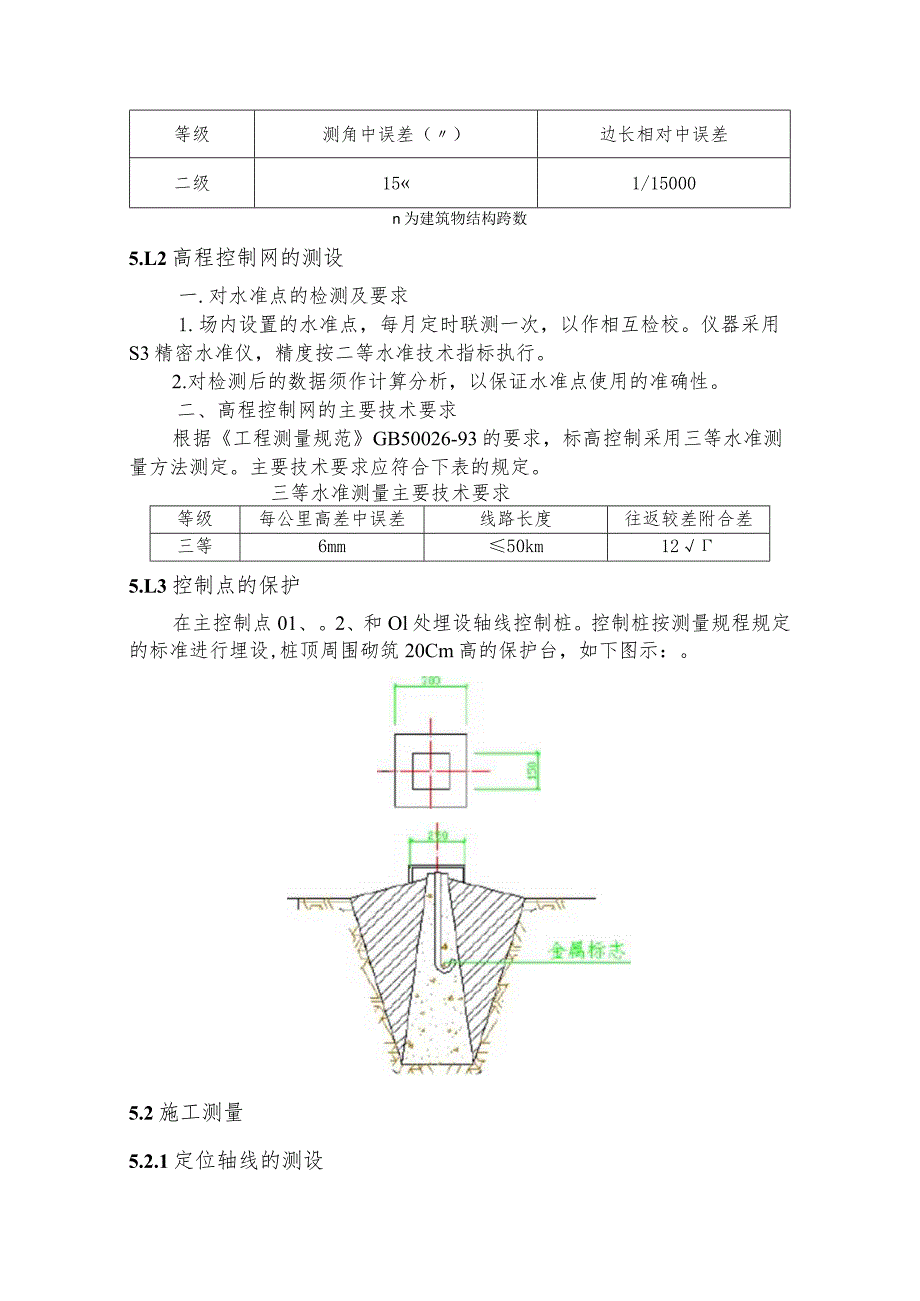

2、93的要求，本工程平面控制网的技术指标须符合下表的规定。等级测角中误差（）边长相对中误差二级151/15000n为建筑物结构跨数5.L2高程控制网的测设一.对水准点的检测及要求1.场内设置的水准点，每月定时联测一次，以作相互检校。仪器采用S3精密水准仪，精度按二等水准技术指标执行。2.对检测后的数据须作计算分析，以保证水准点使用的准确性。二、高程控制网的主要技术要求根据工程测量规范GB50026-93的要求，标高控制采用三等水准测量方法测定。主要技术要求应符合下表的规定。三等水准测量主要技术要求等级每公里高差中误差线路长度往返较差附合差三等6mm50km125.L3控制点的保护在主控制点01、
3、。2、和Ol处埋设轴线控制桩。控制桩按测量规程规定的标准进行埋设,桩顶周围砌筑20Cm高的保护台，如下图示：。5.2施工测量5.2.1定位轴线的测设5.2.1.1测设前的准备：本工程平面形状较为复杂，轴线繁多，且轴线关系复杂。放线前须将设计图上的有关坐标进行计算，换算成施工放线所需的坐标值,并绘成图形。每次放线均以OQ2、03。1两条十字线作为基本控制线，以其交点0作为基准点（0为坐标原点），由OQ2、这两条基本控制线逐步放出其他各轴线及柱点的位置。5.2.L2地下室轴线的测设基坑开挖结束后，将01、。2、和点引至弧槽边，分别定出、引桩位置，在各引桩处架设经纬仪将基本控制线引至坑底筏基外侧、坑

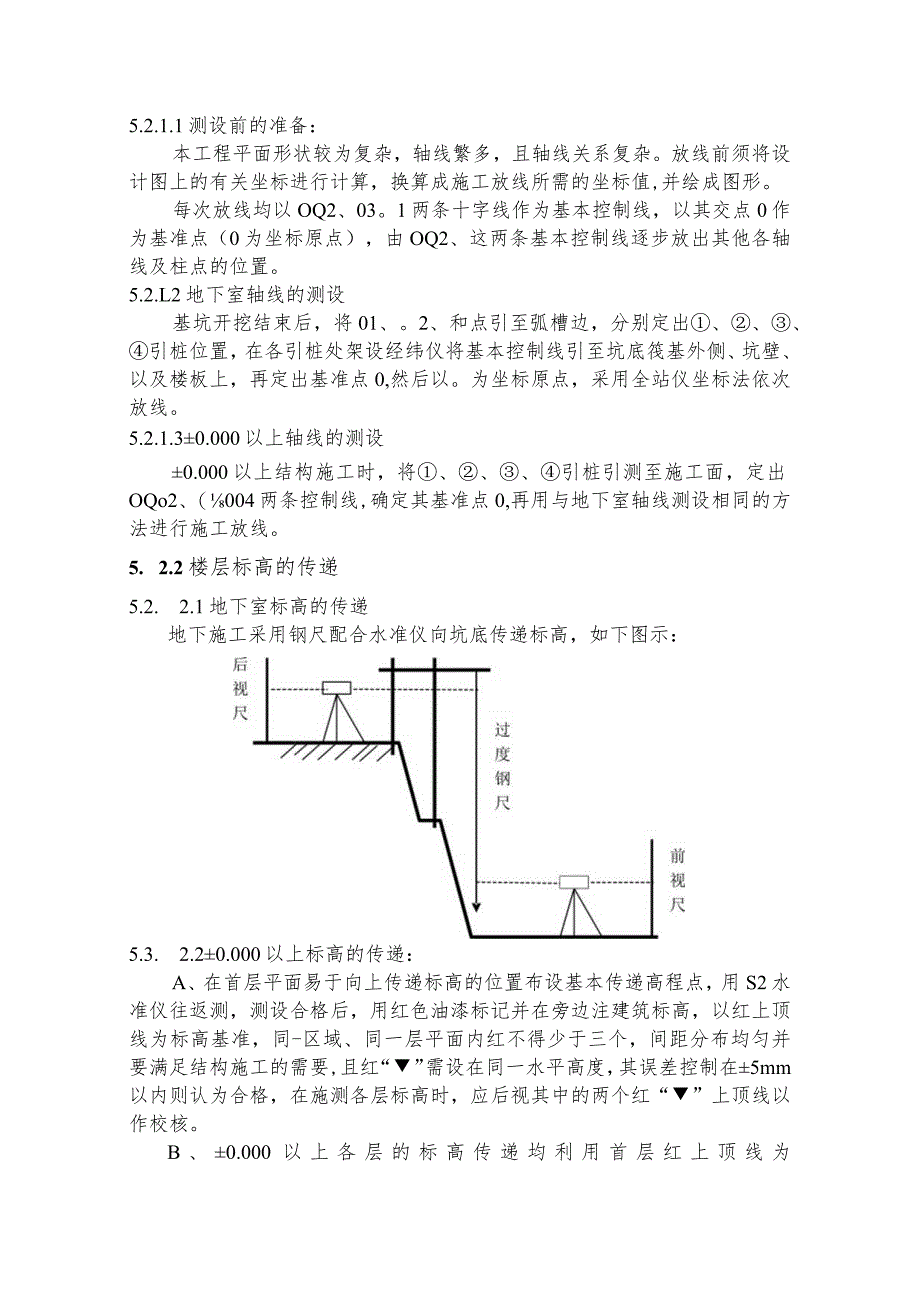

4、壁、以及楼板上，再定出基准点0,然后以。为坐标原点，采用全站仪坐标法依次放线。5.2.1.30.000以上轴线的测设0.000以上结构施工时，将、引桩引测至施工面，定出OQo2、（004两条控制线,确定其基准点0,再用与地下室轴线测设相同的方法进行施工放线。5. 2.2楼层标高的传递5.2. 2.1地下室标高的传递地下施工采用钢尺配合水准仪向坑底传递标高，如下图示：5.3. 2.20.000以上标高的传递：A、在首层平面易于向上传递标高的位置布设基本传递高程点，用S2水准仪往返测，测设合格后，用红色油漆标记并在旁边注建筑标高，以红上顶线为标高基准，同-区域、同一层平面内红不得少于三个，间距分布
5、均匀并要满足结构施工的需要,且红“”需设在同一水平高度，其误差控制在5mm以内则认为合格，在施测各层标高时，应后视其中的两个红“”上顶线以作校核。B、0.000以上各层的标高传递均利用首层红上顶线为标高基准，用检定合格的钢尺向上引测，并在投测层标记红“”，复检核合格后，方可在该层施测。5.2.3施工放样的技术要求施工放样的主要技术要求应符合下表的规定。测距相对中误差测角中误差()在测站上测定高差中误差(mm)根据起始水平面在施工水平面上测定高程中误差(mm)竖向传递轴线点中误差(mm)1/3000303325.3施工测量控制5.3.1工程开工前，测量人员对现场水准及轴线控制点进行全面复查,报业主和设计部门批准认可后，方可施工。5.3.2选用满足精度要求的测量仪器：本工程配备下表所列仪器可满足测量要求测量仪器配备仪器名称数量用途全站仪1控制测量DZJ3激光垂准仪1内控法轴线投测DSz水准仪2标高传递、沉降观测标尺2标高传递无线对讲机1通讯联络50m钢尺2轴线量测5m、3m钢尺共10细部放线校核计算机1技术计算5.3.3项目部将派专人负责施工现场的测量工作，并上报阶段测量成果，以保证工程施工准确和正常进行。5.3.4测量工作控制程序测量工作控制程序如下图示:测仪成果报业主
