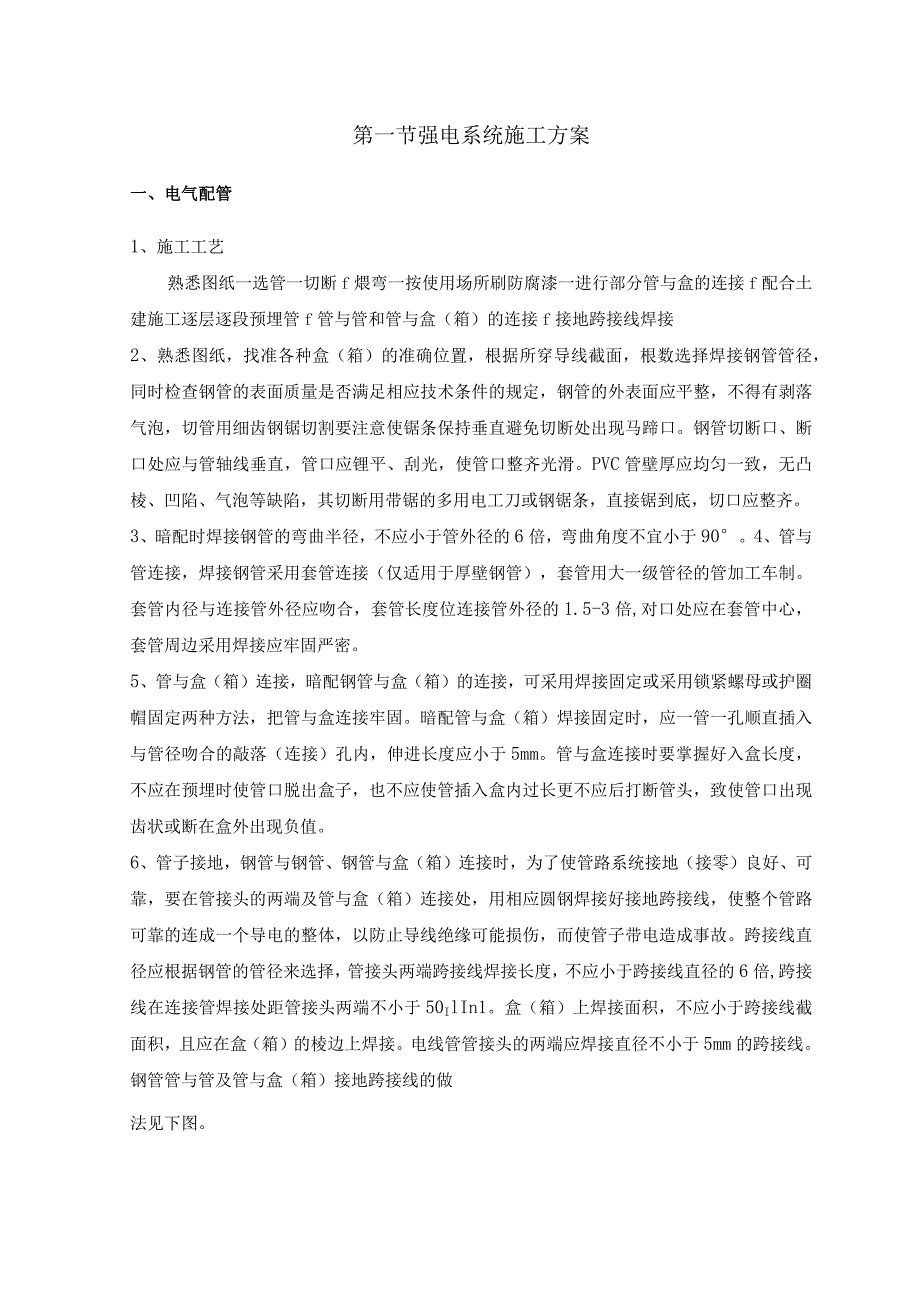

1、【第九章】安装工程施工方案及施工工艺第一节强电系统施工方案一、电气配管1、施工工艺熟悉图纸一选管一切断f煨弯一按使用场所刷防腐漆一进行部分管与盒的连接f配合土建施工逐层逐段预埋管f管与管和管与盒（箱）的连接f接地跨接线焊接2、熟悉图纸，找准各种盒（箱）的准确位置，根据所穿导线截面，根数选择焊接钢管管径，同时检查钢管的表面质量是否满足相应技术条件的规定，钢管的外表面应平整，不得有剥落气泡，切管用细齿钢锯切割要注意使锯条保持垂直避免切断处出现马蹄口。钢管切断口、断口处应与管轴线垂直，管口应锂平、刮光，使管口整齐光滑。PVC管壁厚应均匀一致，无凸棱、凹陷、气泡等缺陷，其切断用带锯的多用电工刀或钢锯条
2、，直接锯到底，切口应整齐。3、暗配时焊接钢管的弯曲半径，不应小于管外径的6倍，弯曲角度不宜小于90。4、管与管连接，焊接钢管采用套管连接（仅适用于厚壁钢管），套管用大一级管径的管加工车制。套管内径与连接管外径应吻合，套管长度位连接管外径的1.5-3倍,对口处应在套管中心，套管周边采用焊接应牢固严密。5、管与盒（箱）连接，暗配钢管与盒（箱）的连接，可采用焊接固定或采用锁紧螺母或护圈帽固定两种方法，把管与盒连接牢固。暗配管与盒（箱）焊接固定时，应一管一孔顺直插入与管径吻合的敲落（连接）孔内，伸进长度应小于5mm。管与盒连接时要掌握好入盒长度，不应在预埋时使管口脱出盒子，也不应使管插入盒内过长更不应
3、后打断管头，致使管口出现齿状或断在盒外出现负值。6、管子接地，钢管与钢管、钢管与盒（箱）连接时，为了使管路系统接地（接零）良好、可靠，要在管接头的两端及管与盒（箱）连接处，用相应圆钢焊接好接地跨接线，使整个管路可靠的连成一个导电的整体，以防止导线绝缘可能损伤，而使管子带电造成事故。跨接线直径应根据钢管的管径来选择，管接头两端跨接线焊接长度，不应小于跨接线直径的6倍,跨接线在连接管焊接处距管接头两端不小于50IlIn1。盒（箱）上焊接面积，不应小于跨接线截面积，且应在盒（箱）的棱边上焊接。电线管管接头的两端应焊接直径不小于5mm的跨接线。钢管管与管及管与盒（箱）接地跨接线的做法见下图。二、管内穿
4、线和导线连接1、施工工艺A穿线清扫管路一穿引线钢丝一选择导线一放线一引线与电线接扎一穿线一剪断电线B接线剥削绝缘层一接线一焊头2、清扫管路用压缩空气，吹入已敷设的管路中，除去残留的灰土和水分。如无压缩空气，可在钢丝上绑上干布，来回拖动，将管内杂物和水分擦净。特别是对于弯头较多或管路较长的钢管，为减少导线与管壁摩擦，应随后向管内吹入滑石粉，以便穿线。3、穿引线钢丝管内穿线前大多数情况下都需要用钢丝做引线，用巾1.2-2.Omm的钢丝，头部弯成封闭的圆圈状，由管一端逐渐的送入管中，直到另一端露出头时为止。穿钢丝时，如遇到管接头部位连接不佳或弯头较多及管内存有异物，钢丝滞留在管路中途，可用手转动钢丝
5、，使引线头部在管内转动，钢丝即可前进。否则要在另一端再穿入一根引线钢丝，估计超过原有钢丝端部时，用手转动钢丝，待原有钢丝有动感时，即表明两根钢丝绞在一起，再向外拉钢丝，将原有钢丝带出。4、放线放线前应根据施工图，对导线的规格、型号进行核对，发现线径小，绝缘层质量不好的导线应及时退换。放线时为使导线不扭结、不出背扣，最好使用放线架。无放线架时，应把线盘平放在地上，把内圈线头抽出，并把导线放得长一些。切不可从外圈抽线头放线，否则会弄乱整盘导线或使导线打成小圈扭结。5、引线与导线接扎当导线数量为2-3根时，将导线端头插入引线钢丝端部圈内折回。如导线数量较多或截面较大，为防止导线端头在管内被卡住，要把
6、导线端部剥出线芯，并斜错排好,与引线钢丝一端缠绕接好，再拉入管内。6、管内穿线导线穿入钢管前，钢管管口处应有护圈帽，以防穿线时损坏导线绝缘层。同一交流回路的导线必须穿于同一钢管内。穿入管内的导线不应有接头，导线的绝缘层不得损坏，导线也不得扭曲。两人穿线时，一人在一端拉钢丝引线，另一人在一端把所有的电线紧捏成一束放入管内，二人动作应协调，并注意不使导线在管口处摩擦损坏绝缘层。当导线穿至中途需增加根数时，可把导线端头剥绝缘层或直接缠绕在其他电线上，继续向管内拉。7、剪断电线导线穿好后，应按要求适当留出余量以便以后接线。接线盒、灯位盒、开关盒内留线长度出盒口不应小于0.15m；配电箱内留线长度为箱的
7、半周长；出户线处导线预留长度为1.5m。但对于一些公用导线，在分支处可不剪断直接通过，只需在接线盒内留出一定余量，这样可省去后来接线中的不必要的接头。8、导线连接导线连接应符合下列规定：割开导线的绝缘层时，不应损伤线芯。（铝）芯导线的中间连接和分支连接应使用熔焊、线夹、瓷接头或压接法连接。 截面为IOnlm2及以下的单股铜芯线，截面为2.5mm2及以下的多股铜芯线和单股铝芯线与电气器具的端子可直接连接，但多股铜芯线的线芯应先拧紧挂锡后再连接。 多股铝芯线和截面超过2.5mm2的多股铜芯线的终端，应焊接或压接端子后，再与电气器具的端子连接。 使用锡焊法连接铜芯导线时，焊锡应灌得饱满，不得使用酸性
8、焊剂。9、绝缘包扎导线连接后,要包扎绝缘带,恢复线路绝缘。在包扎绝缘带前，应先检查导线连接处，是否不伤线芯，连接紧密，及是否存有毛刺，有毛刺必须先修平。绝缘带应从完好的绝缘层上包起，先裹入1-2个绝缘带的带幅宽度，开始包扎，在包扎过程中应尽可能的收紧绝缘带，直线路接头时，最后在绝缘层上缠包1-2圈，再进行回缠。还要注意绝缘带的起始端不能露在外部，终了端应再反方向包扎2-3回，防止松散。连接线中部应多包扎1-2层，使之包扎完的形状呈枣核形。三、配电箱安装1、施工工艺配合土建预埋箱体一管与箱体连接一安装盘面箱（盘）固定一安装贴脸及箱门一绝缘摇测2、配电箱安装应符合下列规定：1）、配电箱运到现场后应
9、进行外观检查和检查产品合格证。2）、根据主体施工按设计留置的孔洞，将配电箱固定并找好标高和水平尺寸，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。安装盘面要求平整，周边间隙均匀对称，箱门平正，螺丝上齐不歪斜，垂直受力均匀。3）、宽度超过500mm的配电箱，其顶部要安装混凝土过梁；箱宽度300mm及其以上时，在顶部应设置钢筋砖过梁，巾6mm以上钢筋，不少于3根，使箱体本身不受压,箱体周围用砂浆填实。4）、在24Onml墙上安装配电箱时，要将箱后背凹进墙内不小于20mm,后壁用钢丝直径为2mi孔洞为IOmmXlOInm的钢丝网钉牢，再用1：2水泥砂浆抹好，以防墙面开裂。5）、配
10、电箱箱体埋设后，随着土建工程的进展，进行管路与配电箱的连接。钢管与配电箱进行丝扣连接时，应先将管口套丝，拧入锁紧螺母，然后插入箱体内，再拧上锁紧螺母，露出2-4扣的长度拧上护圈帽，并焊好接地跨接线。暗配钢管与配电箱连接时，可以采用焊接固定，管口露出箱体长度应小于5rn把管与接地跨接线先做横向焊接连接，再将跨接线与箱焊接牢固。塑料管进入配电箱时，应在箱内先固定托板或用砖顶住，管入箱长度应小于5mm,也可以先将管口处做好喇叭口，由箱体内插出，管入箱处应保持顺直，长短一致；箱体严禁开长孔和用电气焊开孔。6）、室内电气照明器具安装完毕后，即可进行配电箱盘面板的安装。安装前，应对箱体的预埋质量、线管配制
11、情况进行检验，确定符合设计要求及施工验收规范规定后，再进行安装。安装前必须清除箱内杂物，检查盘面安装的各种元件是否齐全、牢固，并整理好配管内的电源和负荷导线。引入引出线应有一定余量，以便检修，管内导线引入盘面时应理顺整齐，盘后的导线应成把成束，中间不应有接头，多回路之间的导线不能有交叉错乱现象。7）、接线前应对进出线进行加工处理，多股导线应加线鼻子，多股线用顶丝压接时应先涮锡处理。2.5mm2导线入开关时应将导线回头后再用顶丝压接。8）、导线与器具连接时应符合下列规定：连接牢固紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。电气设备、器具和非带
12、电金属部件的接地支线应连接紧密、牢固，接地线截面选用正确，需防腐的部分涂漆均匀无遗漏。线路走向合理，色标准确，涂刷后不污染设备和建筑物。9）、配电箱安装应牢固、平正，其垂直度允许偏差为3mm。10）、配电箱面板四周边缘应紧贴墙面，不能缩进抹灰层内，也不得突出抹灰层。3、绝缘摇测配电箱全部电器安装完毕后，用50OV兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与零线之间，相线与地线之间，零线与地线之间。两人进行摇测，并做好记录，作为技术资料存档。4、检验方法及允许偏差配电箱全部安全后应对配电箱进行检查，保证项目和检验项目应符合设计和国家验收标准,并符合当地政府管理部门的要求。其允许偏
13、差项目应满足下列要求：配电箱高50Cm以下，允许偏差L5mm配电箱高50Cm以上，允许偏差3mm。四、照明器具安装1、施工工序检查灯具一组装灯具一安装灯具一通电试运行2、灯具检查：1）、根据灯具的安装场所检查灯具是否符合要求。安装灯具的型号、规格必须符合设计要求和国家标准的规定。灯具的配件应齐全，无机械损伤、变形等现象。2）、灯内配线检查，灯具内导线应绝缘良好，无漏电现象，灯具内配线严禁外露，穿入灯具的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡。使用螺口灯头时，相线必须压在中心接点的端子上。3、灯具组装，根据灯具说明书及示意图把各个灯口安装好。4、通电试运行，灯具安装完
14、毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行，通电后应仔细检查和巡视，检查灯具的控制是否灵活，准确，开关与灯具控制顺序是否对应。如果发现问题必须先断电，然后查找原因进行修复。五、暗装开关、插座安装1、施工工艺清理一开关（插座）接线一安装开关（插座）芯一安装盖板2、开关、插座安装应在墙体表面装饰工程结束后进行。暗敷设工程中关、插座安装前，应检查土建装饰工程配合质量是否完善，不能因土建工程缺陷，而影响开关、插座本体的安装质量。3、暗装开关、插座应有专用盒，严禁开关、插座无盒安装。盒周围抹灰处应尺寸正确、阳角方正、边缘整齐、光滑；墙面裱糊工程在盒处应交接紧密、无缝隙、不糊盖盒盖；饰面板（砖）
15、镶贴工程，开关、插座盒处应用整砖套割吻合，不准用非整病拼凑镶贴。4、开关、插座安装前应检查盒内管口是否光滑，钢管敷设管口处护口有无遗漏，盒内是否清洁无杂物，否则应清理盒内杂物、尘土，可用软塑料管吹除或用抹布将盒内擦干净。5、接线：开关接线，电器灯具的相线应经开关控制，多联开关不允许拱头连接，应采用压接帽压接总头后，再进行分支连接，应严格做到使开关控制电源相线，使开关断开后灯具上不带电。插座接线，面对插座的右极接相线，左极接工作零线，单相三孔的保护接地（零）线在正上方。插座接线完成后，将盒内导线顺直，盘成圆圈状塞入盒内。6、开关、插座安装：跷板开关距地面的高度应符合设计要求，距门口为150-20
16、OnInb开关不得置于单扇门后，暗装开关的面板应端正严密并与墙面平，开关位置应与灯位相对应，同一室内开关方向一致；暗装插座应有专用盒，盖板应端正严密并与墙面平。并列安装的开关或插座安装高差为0.5mm内，同一场所的开关或插座安装高差为5mm,开关、插座面板垂直度偏差为0.5mm。7、照明、动力试运行各配电箱、照明器具等安装完毕，且各条支路的绝缘电阻摇测合格后，可通电进行安全检查，并作好记录。检查完成之后方可进行试运行工作。应按照供电系统进行全负荷试运行,试运行应从总开关开始供电。试运行期间应仔细检查和巡视,发现问题应及时修复更改，并做好记录。第二节卫生洁具安装施工方案1、材料要求：1）、卫生器具的规格、型号必
