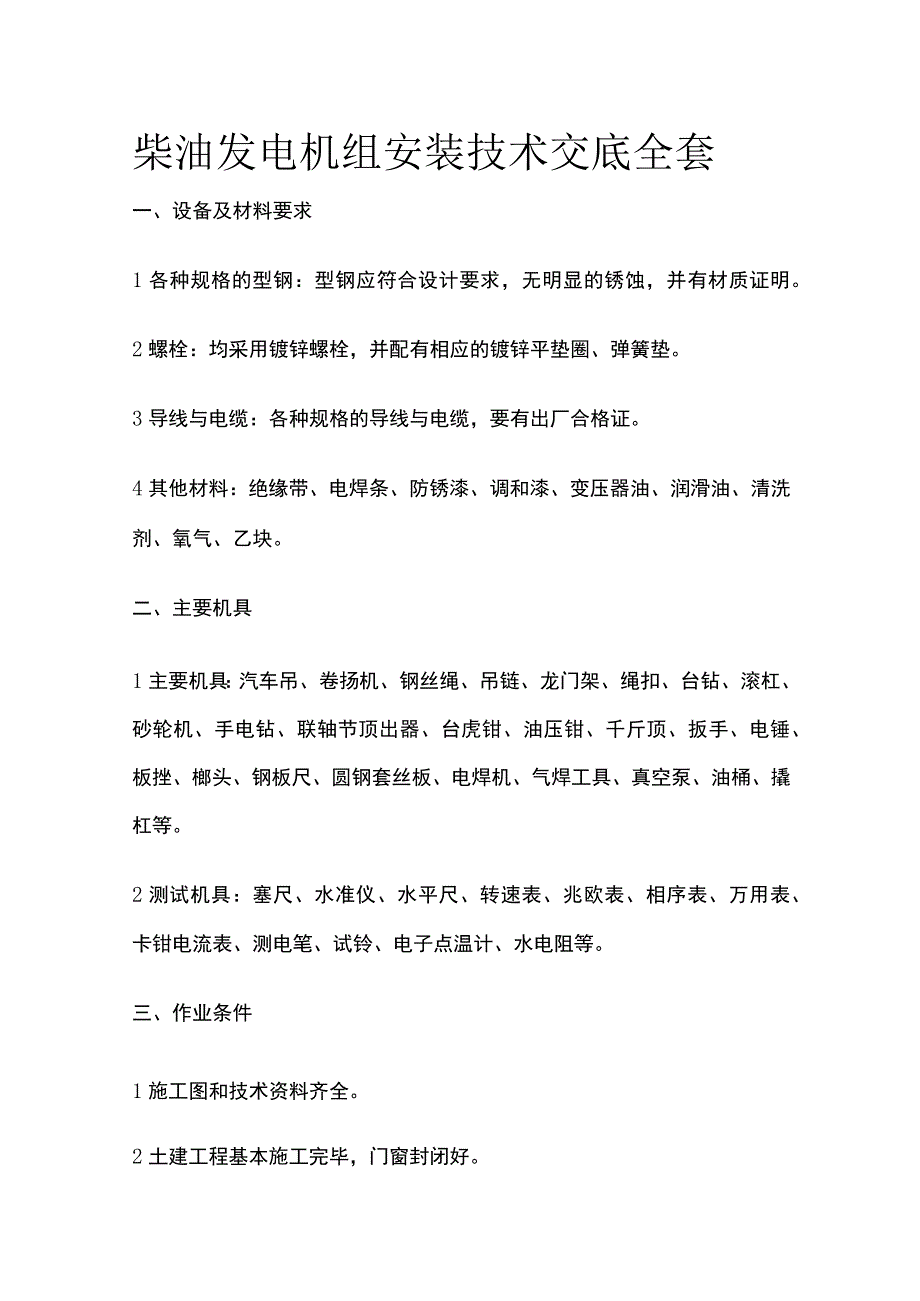

1、柴油发电机组安装技术交底全套一、设备及材料要求1各种规格的型钢：型钢应符合设计要求，无明显的锈蚀，并有材质证明。2螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。3导线与电缆：各种规格的导线与电缆，要有出厂合格证。4其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙块。二、主要机具1主要机具：汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板挫、榔头、钢板尺、圆钢套丝板、电焊机、气焊工具、真空泵、油桶、撬杠等。2测试机具：塞尺、水准仪、水平尺、转速表、兆欧表、相序表、万用表、卡钳电流表、测

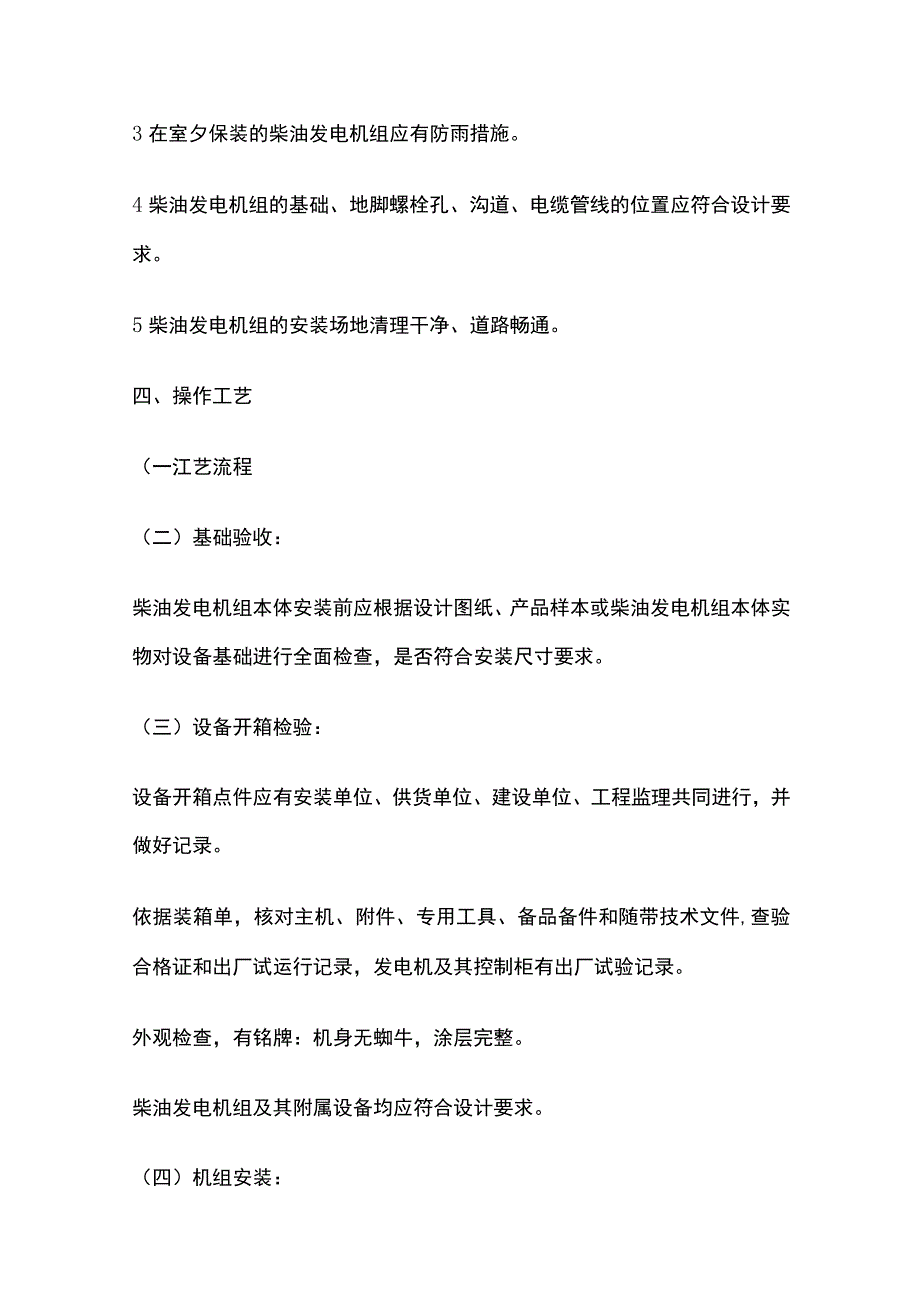

2、电笔、试铃、电子点温计、水电阻等。三、作业条件1施工图和技术资料齐全。2土建工程基本施工完毕，门窗封闭好。3在室夕保装的柴油发电机组应有防雨措施。4柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线的位置应符合设计要求。5柴油发电机组的安装场地清理干净、道路畅通。四、操作工艺（一江艺流程（二）基础验收：柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。（三）设备开箱检验：设备开箱点件应有安装单位、供货单位、建设单位、工程监理共同进行，并做好记录。依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件,查验合格证和出厂试运行记录，

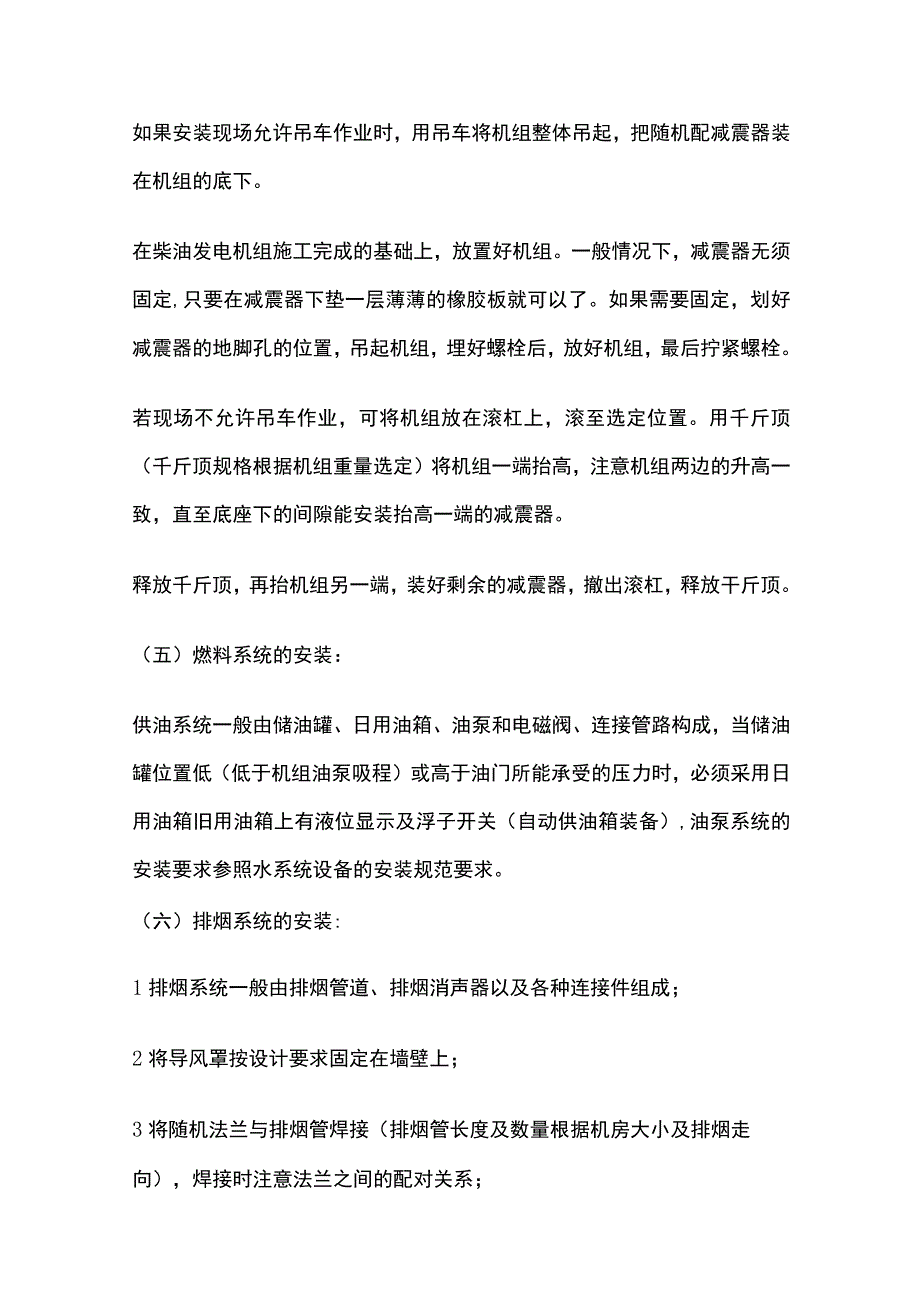

3、发电机及其控制柜有出厂试验记录。外观检查，有铭牌：机身无蜘牛，涂层完整。柴油发电机组及其附属设备均应符合设计要求。（四）机组安装：如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配减震器装在机组的底下。在柴油发电机组施工完成的基础上，放置好机组。一般情况下，减震器无须固定,只要在减震器下垫一层薄薄的橡胶板就可以了。如果需要固定，划好减震器的地脚孔的位置，吊起机组，埋好螺栓后，放好机组，最后拧紧螺栓。若现场不允许吊车作业，可将机组放在滚杠上，滚至选定位置。用千斤顶（千斤顶规格根据机组重量选定）将机组一端抬高，注意机组两边的升高一致，直至底座下的间隙能安装抬高一端的减震器。释放千斤顶，再抬
4、机组另一端，装好剩余的减震器，撤出滚杠，释放干斤顶。（五）燃料系统的安装：供油系统一般由储油罐、日用油箱、油泵和电磁阀、连接管路构成，当储油罐位置低（低于机组油泵吸程）或高于油门所能承受的压力时，必须采用日用油箱旧用油箱上有液位显示及浮子开关（自动供油箱装备）,油泵系统的安装要求参照水系统设备的安装规范要求。（六）排烟系统的安装:1排烟系统一般由排烟管道、排烟消声器以及各种连接件组成；2将导风罩按设计要求固定在墙壁上；3将随机法兰与排烟管焊接（排烟管长度及数量根据机房大小及排烟走向），焊接时注意法兰之间的配对关系；4根据消声器及排烟管的大小和安装高度，配置相应的套箍；5用螺栓将消声器、弯头、垂
5、直方向排烟管、波纹管按图纸连接好，保证各处密封良好；6将水平方向排烟管与消声器出口用螺栓连接好,保证接合面的密封性；7排烟管外围包裹一层保温材料；8柴油发电机组与排烟管之间的连接常规使用波纹管,所有排烟管的管道重量不允许压在波纹管上，波纹管应保持自由状态。（七）通风系统的安装：1将进风预埋铁框，预埋至墙壁内，用水泥护牢，待干燥后装配；2安装进风口百叶或风阀用螺栓固定；3通风管道的安装详见相关工艺标准。（八）排风系统的安装：1测量机组的排风口的坐标位置尺寸;2计算排风口的有关尺寸；3预埋排风口；4安装排风机、中间过度体、软连接、排风口，有关工艺标准见相关专业。（九）冷却水系统的安装：1核对水冷柴
6、油发电机组的热交换器的进、出水口，与带压的冷却水源压力方向一致，连接进水管和出水管；2冷却水进、出水管与发电机组本体的连接应使用软管隔离。（十）蓄电池充电检查。按产品技术文件要求进蓄电池充液（免维护蓄电池除外），充电。（十一）柴油机空载试运：柴油发电机组的柴油机需空载试运行，经检查无油、水泄漏，且机械运转平稳，转速自动或手动符合要求。柴油机空载试运行合格，做发电机空载试验。试运行前的检查准备工作：1发电机容量满足负荷要求；2机房留有用于机组维护的足够空间；3机房地势不受雨水的侵入；4所有操作人员必须熟悉操作规程；5所有操作人员掌握安全性方法措施；6检查所有机械连接和电气连接的情况是否良好；7检
7、查通风系统和废气排放系统连接是否良好；8灌注润滑油、冷却剂和燃料；9检查润滑系统的渗漏情况；10检查燃料系统的渗漏情况。（十二）发电机静态试验与随机配电盘控制柜接线检查:按照主控项目中的附表完成柴油发电机组本体的定子电路、转子电路、励磁电路和其他项目的试验检查，并做好记录，检查时最好有厂家在场或直接由厂家完成；根据厂家提供的随机资料，检查和校验随机控制屏的接线是否与图纸一致。（十三）发电机组空载试运行：1断开柴油发电机组负载侧的断路器或ATS;2将机组控制屏的控制开关打到手动位置，按启动按钮；3检查机组电压、电池电压、频率是否在误差范围内，否则进行适当调整；4检查机油压力表。以上一切正常，可接
8、着完成正常停车与紧急停车试验。（十四）发电机组带载试验：1发电机组空载运行合格以后，切断负载市电电源，按机组加载按钮，先进行假性负载（水电阻）试验运行合格后，再由机组向负载供电；2检查发电机运行是否稳定、频率、电压、电流、功率是否保持额定值；一切正常，发电机停机，控制屏的控制开关打到自动”状态。（十五）自启动时间试验:当市电二路电源同时中断时，备用发电机自动投入运行，它将在设计要求的时间内（一般为15秒）投入到满载负荷状态。当市电恢复供电时，所有备用电负荷自动倒回市供电系统，发电机组自动退出运行（按产品技术文件要求进行调整，一般为300秒后退出运行）。五、质量标准（一）主控项目：1自备电源的柴
9、油发电机组应选用380V/220V的低压发电机,发电机应做出厂试验,并应有出厂检验合格证明，柴油发电机组安装完成以后,应按下表完成交接试验：2发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值，低压馈电线路应大于0.5M。;高压馈电线路不应小于1MO/KV;塑料绝缘电缆馈电线路直流耐压试验为2.4kV时间15min,泄露电流稳定，无击穿现象。3柴油发电机组馈电线路连接以后,应核对柴油发电机组与原馈电线路的相序，相序必须一致。4发电机组中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识。5当柴油发电机并列运行时，应保证其电压、频率和相位一致。6发电机本体和机械部分的外露可导
10、电部分应分别于保护导体可靠连接，并应有标识。7燃油系统的设备及管道的防静电接地应符合设计要求。（二）一般项目：1检查柴油发电机组的控制柜和配电柜的接线应正确，紧固件紧固状态良好,无遗漏脱落。开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，如有位移应由试验厂重新标定。2柴油发电机组的有关电气线路及其元器件的试验合格，柴油发电机组满载试验12小时，无机械和电气故障，无漏油、漏水、漏气等不正常现象。六、成品保护1机房内的柴油发电机组的成品保护。柴油发电机组及其辅助设备安装在机房内，机房门应加锁，未经安装及有关人员允许，非安装人员不得入内。2柴油发电机组及其辅助设备安装在室外的成品保护
11、。柴油发电机组及其辅助设备安装在室外，根据现场情况采取必要的保护措施，控制设备的箱、柜应加锁。3施工各工种之间要相互配合，保护设备不受碰撞损伤。4柴油发电机组安装完成以后，应保持机房干燥，以防设备锈蚀。5柴油发电机组安装完成以后，应保持清洁。6系统调试过程中，各主要环节应有专人值班。7柴油发电机房室内应保持通风良好屋内温度应保持在10oC-40oC,室内严禁用火和吸烟。七、应注意的问题1柴油发电机组对人体有危险的部位必须张贴危险标志。2柴油发电机主体：(1)开机前所有的防护罩，特别是风扇罩必须正确地安装在机器上；(2)开机前所有的电气接头必须正确地连接，所有的仪器设备必须检查一遍以保安全。(3
12、)所有接地必须良好。(4)开机前所有带锁的配电盘的门必须锁好。(5)维修人员必须经过培训，不要独自一人在机器旁维修，这样一旦事故发生时能得到帮助。(6)维修时禁止启动机器，可以按下紧急停机按钮或拆下启动电瓶。3燃油和润滑油：(1)在燃油系统施工和运行期间，不允许有明火、香烟、机油、火星或其他易燃物接近柴油发电机组和油箱。(2)燃油和润滑油碰到皮肤会引起皮肤刺痛，如果油碰到皮肤上，立即用清洗液或水清洗皮肤。如果皮肤过敏(或手部都有伤者)要带上防护手套。(3)燃油管要固定牢固且不渗漏，与发电机组连接的燃油管要用合格的软管。(4)保证所有进油口要装有正向关闭阀。(5)除非油箱与发电机是分离的，否则在
13、发电机工作时不要往油箱内注油，燃油与热发电机组及废气接触是潜在的火患。4蓄电池：(1)如果蓄电池使用的是铅酸电池，如果要与蓄电池的电解液接触，一定要带防护手套和特别的眼罩。(2)蓄电池中的稀硫酸具有毒性和腐蚀性才妾触后会烧伤皮肤和眼睛。如果硫酸溅致到皮肤上，用大量的清水清洗，如果电解液进入眼睛，用大量的清水清洗并立即去医院就诊。(3)蓄电池可释放易爆气体。火花和火焰要远离电瓶，特别是电瓶充电时，在拆装蓄电池时不能让正负极相碰，以防产生火花。启动前，拧紧接头，蓄电池的摆放或充电地点必须保持通风。(4)制作电解液时，浓硫酸必须用蒸储水或离子水稀释。装电解液的容器必须是铅衬的木盒或陶制容器。(5)制
14、作电解液时，先把蒸储水或离子水倒入容器，然后加入酸，缓缓地不断地搅动，每次只能加入少量酸。不要往酸中加水，酸会溅出，这样危险，制作时要穿上防护衣、防护鞋，带上防护手套，蓄电池使用前电解液要冷却到室温。(6)除油剂的使用，三氯乙烯等除油剂有毒性，使用时注意不要吸进它的气体，也不要溅到皮肤和眼睛里，在通风良好的地方使用，要穿戴劳保用品保护手眼和呼吸道。5转动部分：(1)勿在不设皮带护档和电器附件的情况下操作。(2)当在转动的部件附近或电力设备附近工作时，不要穿过分宽松的衣服及首饰佩带，宽松的衣服可能会被转动部分挂住，首饰可能引起电线短路而触电起火。(3)保证发电机组的紧固件拧紧，在风扇或传动带上要
15、有设置好的防护装置。(4)开始在发电机组工作前，应先断开启动电池，负极先断，以防止以外启动。(5)如果设备运转时进行调整，对于热的管道及移动的部件要特别当心。6噪声：(1)如果在机组附近工作，耳朵一定要采取保护措施，如果柴油发电机组外有罩壳，则在罩壳外不需要采取保护措施，但进入罩壳内则需采取。在需要耳部保护的地区标上记号。尽量少去这些地区。若必须要去，则一定要使用护耳器。一定要对使用护耳器的人员讲明使用规则。(2)不要在柴油发电机组的消声系统安装完成之前启动柴油发电机组,否则会造成难以预测的后果。7排烟系统：(1)排烟系统排出的气体，含有大量的一氧化碳，必须经管道安全的排到室外去，在排烟管道施工完成之前，不能开启发电机组。(2)排烟管道的使用材质不允许使用铜质管道，排除的含硫气体会迅速腐蚀管道，可能会引起排气泄漏。8触电的预防:(1)在进行电气维修时，请严格遵照电气说明书进行，确保发电机组接地正确。(2)不能用湿手，或站在水中和潮湿地面上，触摸电线和设备。(3)不要将发电机组与建筑物的电力系统直接连接。电压从发电机组进入公用线路是很危险的，这将导致触电死亡和财产损失。9其他预防措施：(1)有压力时冷却剂的沸点比水高
