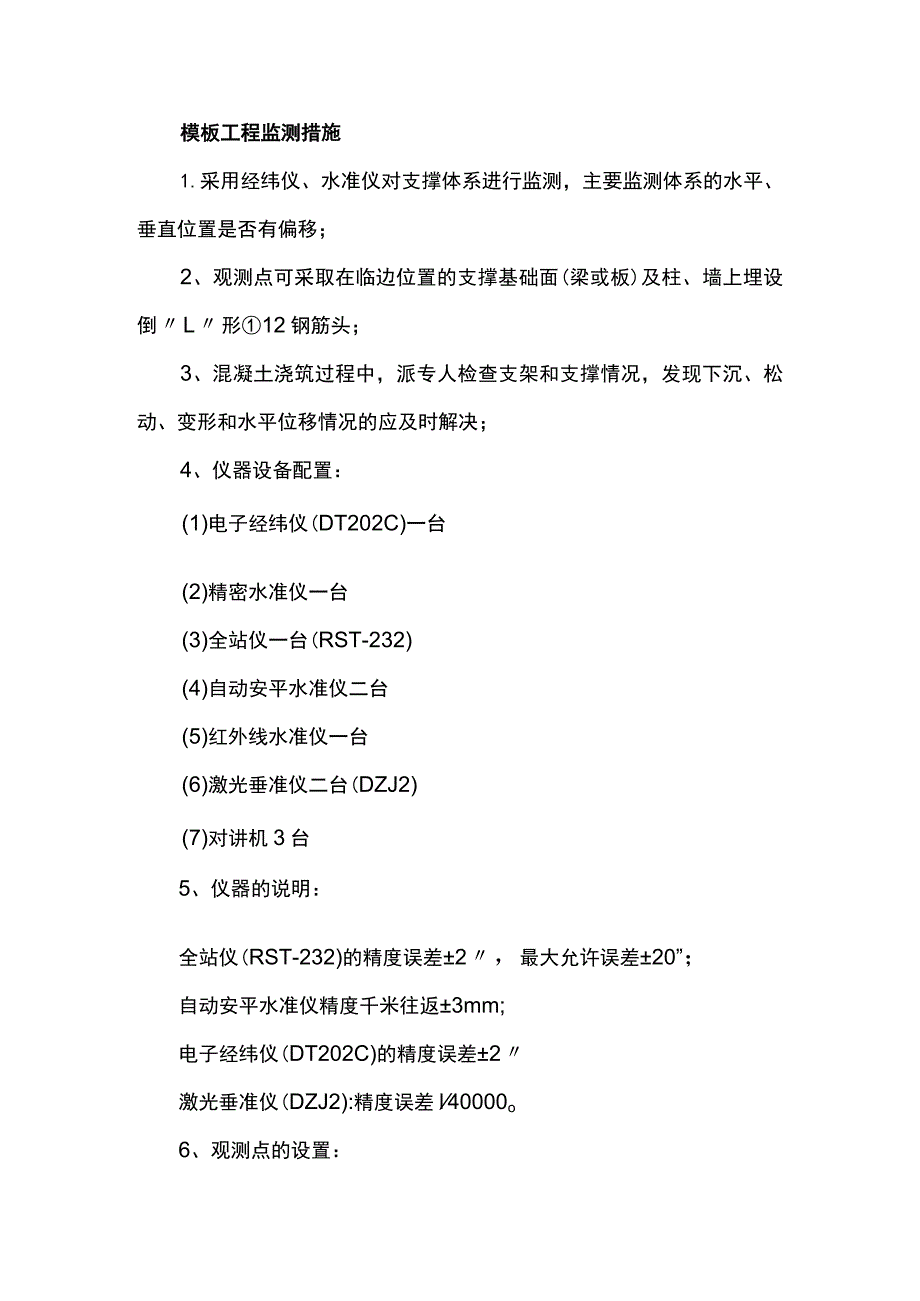

1、模板工程监测措施1.采用经纬仪、水准仪对支撑体系进行监测,主要监测体系的水平、垂直位置是否有偏移;2、观测点可采取在临边位置的支撑基础面(梁或板)及柱、墙上埋设倒L形12钢筋头;3、混凝土浇筑过程中,派专人检查支架和支撑情况,发现下沉、松动、变形和水平位移情况的应及时解决;4、仪器设备配置:(1)电子经纬仪(DT202C)一台(2)精密水准仪一台(3)全站仪一台(RST-232)(4)自动安平水准仪二台(5)红外线水准仪一台(6)激光垂准仪二台(DZJ2)(7)对讲机3台5、仪器的说明:全站仪(RST-232)的精度误差2,最大允许误差20”;自动安平水准仪精度千米往返3mm;电子经纬仪(DT

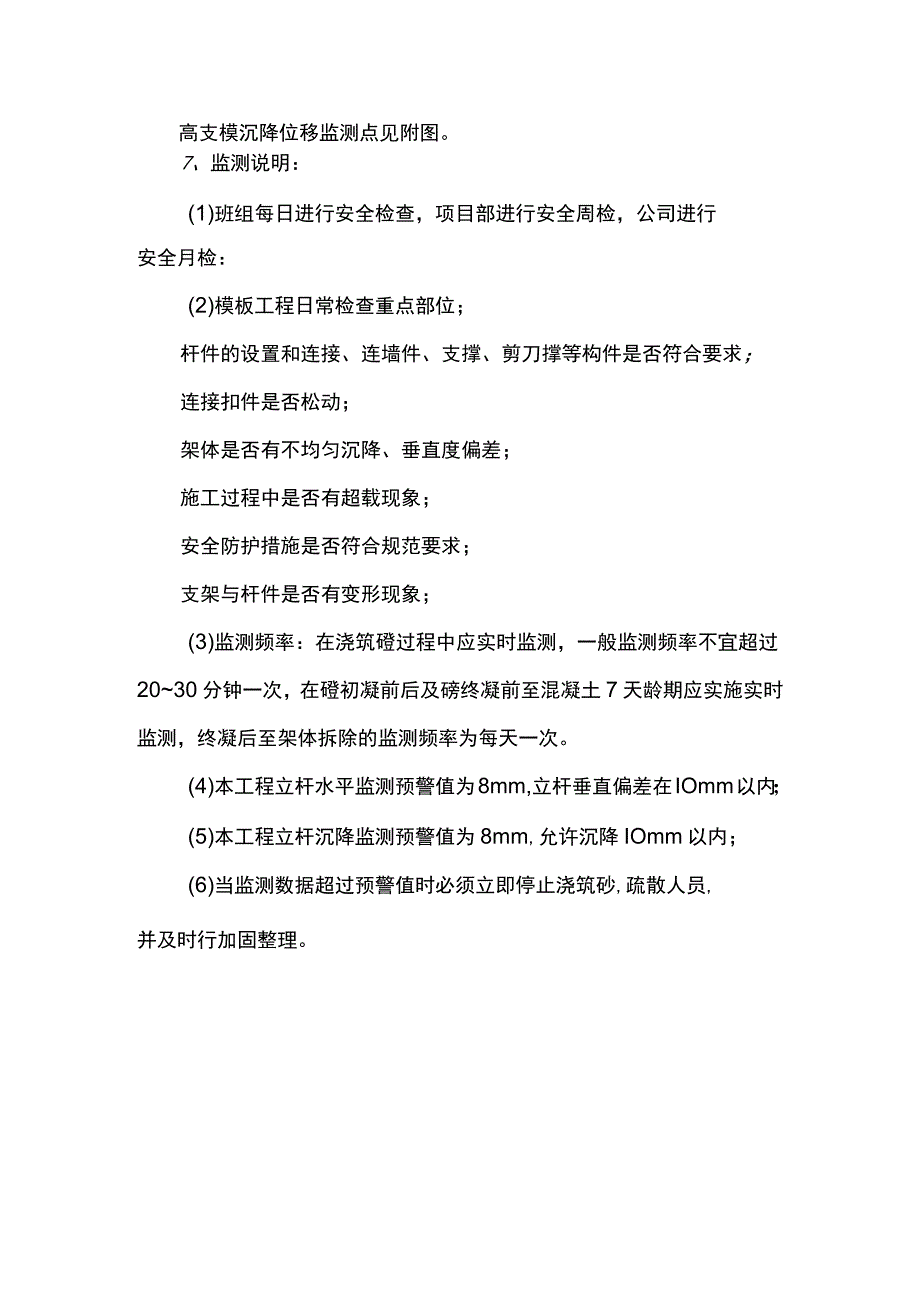

2、202C)的精度误差2激光垂准仪(DZJ2):精度误差l40000o6、观测点的设置:高支模沉降位移监测点见附图。7、监测说明:(1)班组每日进行安全检查,项目部进行安全周检,公司进行安全月检:(2)模板工程日常检查重点部位;杆件的设置和连接、连墙件、支撑、剪刀撑等构件是否符合要求;连接扣件是否松动;架体是否有不均匀沉降、垂直度偏差;施工过程中是否有超载现象;安全防护措施是否符合规范要求;支架与杆件是否有变形现象;(3)监测频率:在浇筑磴过程中应实时监测,一般监测频率不宜超过2030分钟一次,在磴初凝前后及磅终凝前至混凝土7天龄期应实施实时监测,终凝后至架体拆除的监测频率为每天一次。(4)本工程立杆水平监测预警值为8mm,立杆垂直偏差在IOmm以内;(5)本工程立杆沉降监测预警值为8mm,允许沉降IOmm以内;(6)当监测数据超过预警值时必须立即停止浇筑砂,疏散人员,并及时行加固整理。
