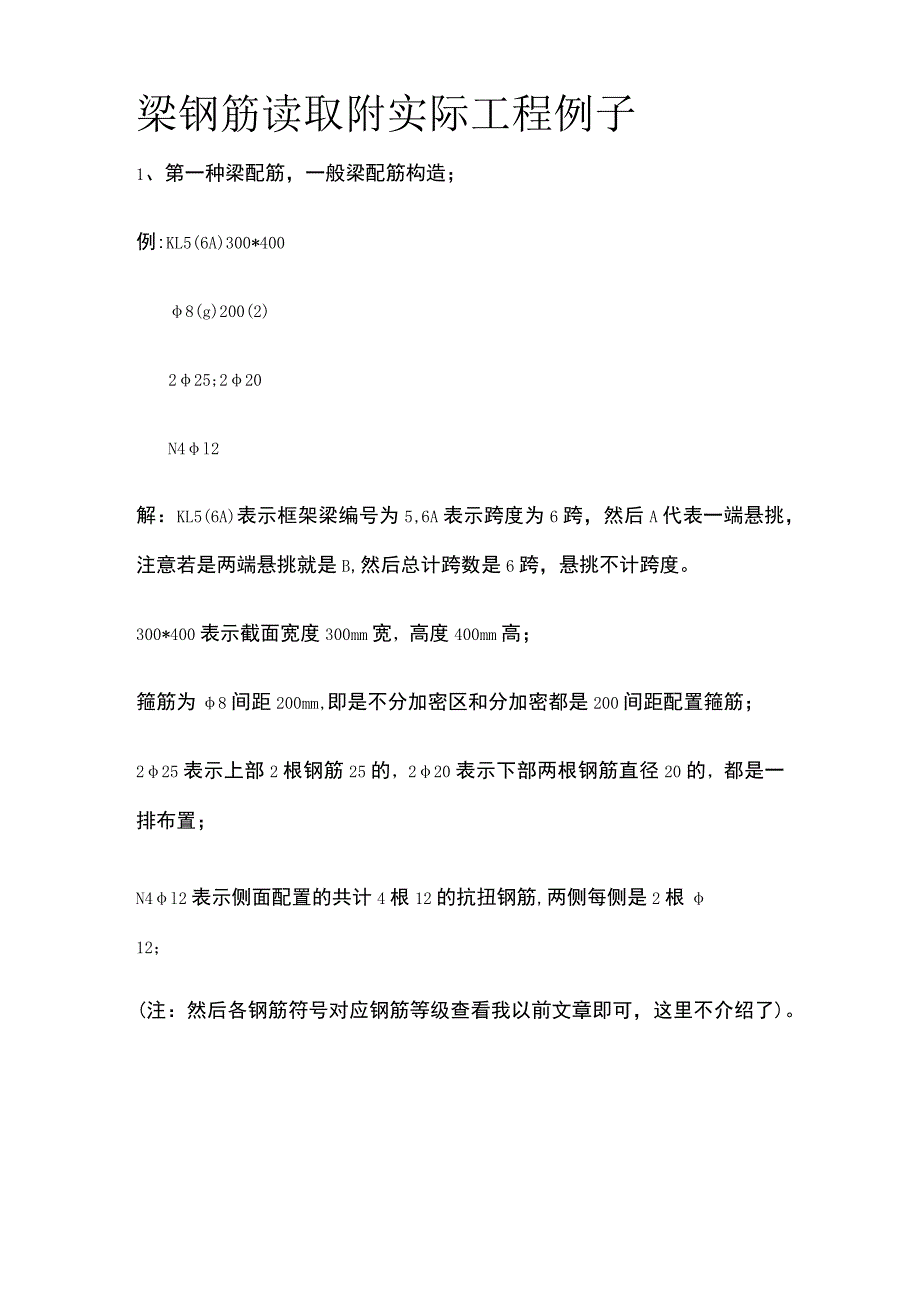

1、梁钢筋读取附实际工程例子1、第一种梁配筋,一般梁配筋构造;例:KL5(6A)300*4008(g)200(2)225;220N4l2解:KL5(6A)表示框架梁编号为5,6A表示跨度为6跨,然后A代表一端悬挑,注意若是两端悬挑就是B,然后总计跨数是6跨,悬挑不计跨度。300*400表示截面宽度300mm宽,高度400mm高;箍筋为8间距200mm,即是不分加密区和分加密都是200间距配置箍筋;225表示上部2根钢筋25的,220表示下部两根钢筋直径20的,都是一排布置;N4l2表示侧面配置的共计4根12的抗扭钢筋,两侧每侧是2根12;(注:然后各钢筋符号对应钢筋等级查看我以前文章即可,这里不介

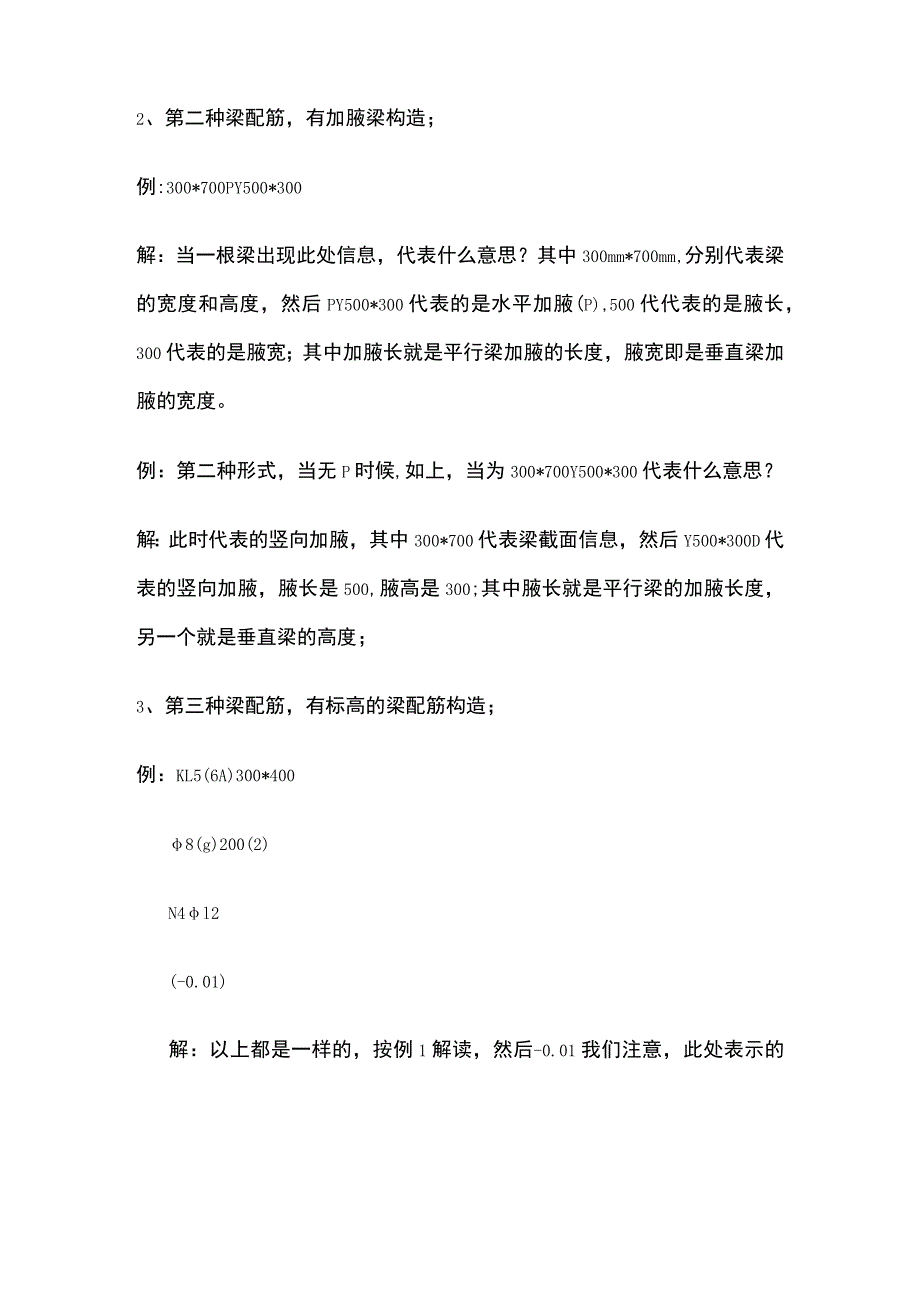

2、绍了)。2、第二种梁配筋,有加腋梁构造;例:300*700PY500*300解:当一根梁出现此处信息,代表什么意思?其中300mm*700mm,分别代表梁的宽度和高度,然后PY500*300代表的是水平加腋(P),500代代表的是腋长,300代表的是腋宽;其中加腋长就是平行梁加腋的长度,腋宽即是垂直梁加腋的宽度。例:第二种形式,当无P时候,如上,当为300*700Y500*300代表什么意思?解:此时代表的竖向加腋,其中300*700代表梁截面信息,然后Y500*300D代表的竖向加腋,腋长是500,腋高是300;其中腋长就是平行梁的加腋长度,另一个就是垂直梁的高度;3、第三种梁配筋,有标高的

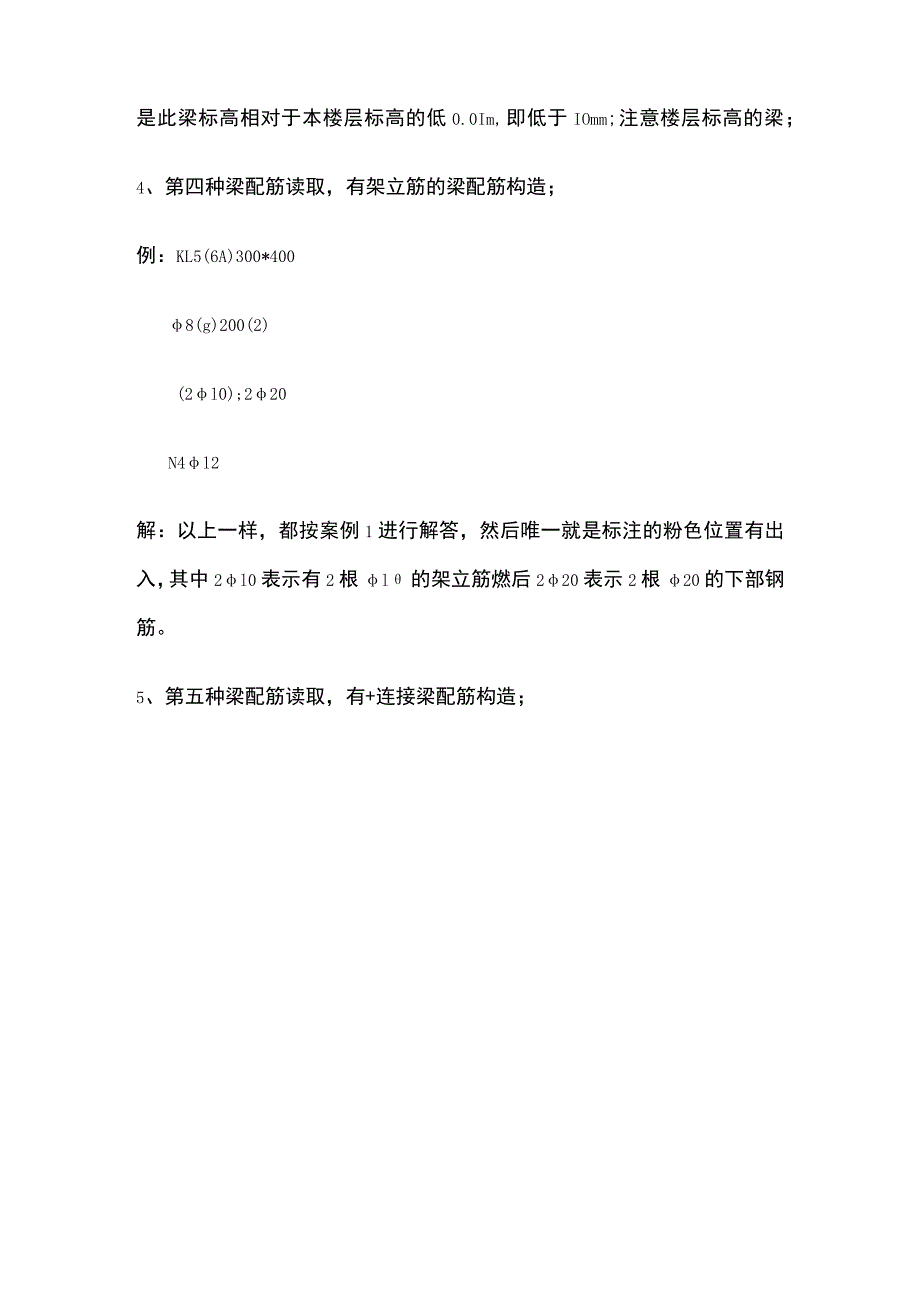

3、梁配筋构造;例:KL5(6A)300*4008(g)200(2)N4l2(-0.01)解:以上都是一样的,按例1解读,然后-0.01我们注意,此处表示的是此梁标高相对于本楼层标高的低0.0Im,即低于IOmm;注意楼层标高的梁;4、第四种梁配筋读取,有架立筋的梁配筋构造;例:KL5(6A)300*4008(g)200(2)(2l0);220N4l2解:以上一样,都按案例1进行解答,然后唯一就是标注的粉色位置有出入,其中2l0表示有2根l的架立筋燃后220表示2根20的下部钢筋。5、第五种梁配筋读取,有+连接梁配筋构造;N4l2解:以上一样,都按案例1进行解答,然后唯一就是标注的粉色位置有出入其

4、中225+220表示表示有2根20的角部钢筋+有2根20的中间钢筋,然后220表示2根20的下部钢筋。6、第六种梁钢筋读取,有+连接,而无下部钢筋构造;例:KL5(6A)300*4008(g)200(2)225+(2l0)N4l2解:以上一样,都按案例1进行解答,然后唯一就是标注的粉色位置有出入,其中225+(2l0)表示表示有2根25的上部钢筋,然后2l表示2根l的架立钢筋而无下部钢筋。7、第七种梁钢筋读取,是否深入支座配筋构造;525;5202/3N4l2解:以上一样,都按案例1进行解答,然后唯一就是标注的粉色位置有出入,其中525表示表示有5根25的上部钢筋,然后5202/3表示5根20的下部钢筋,两排布置,全部深入支座,若此处改为525;520(-2)/3,则表示520,其中有2根不深入支座,3根是深入支座的。其中括号内-2就代表是不深入支座数量,如果是-3就代表是不深入支座数量是-3根。
