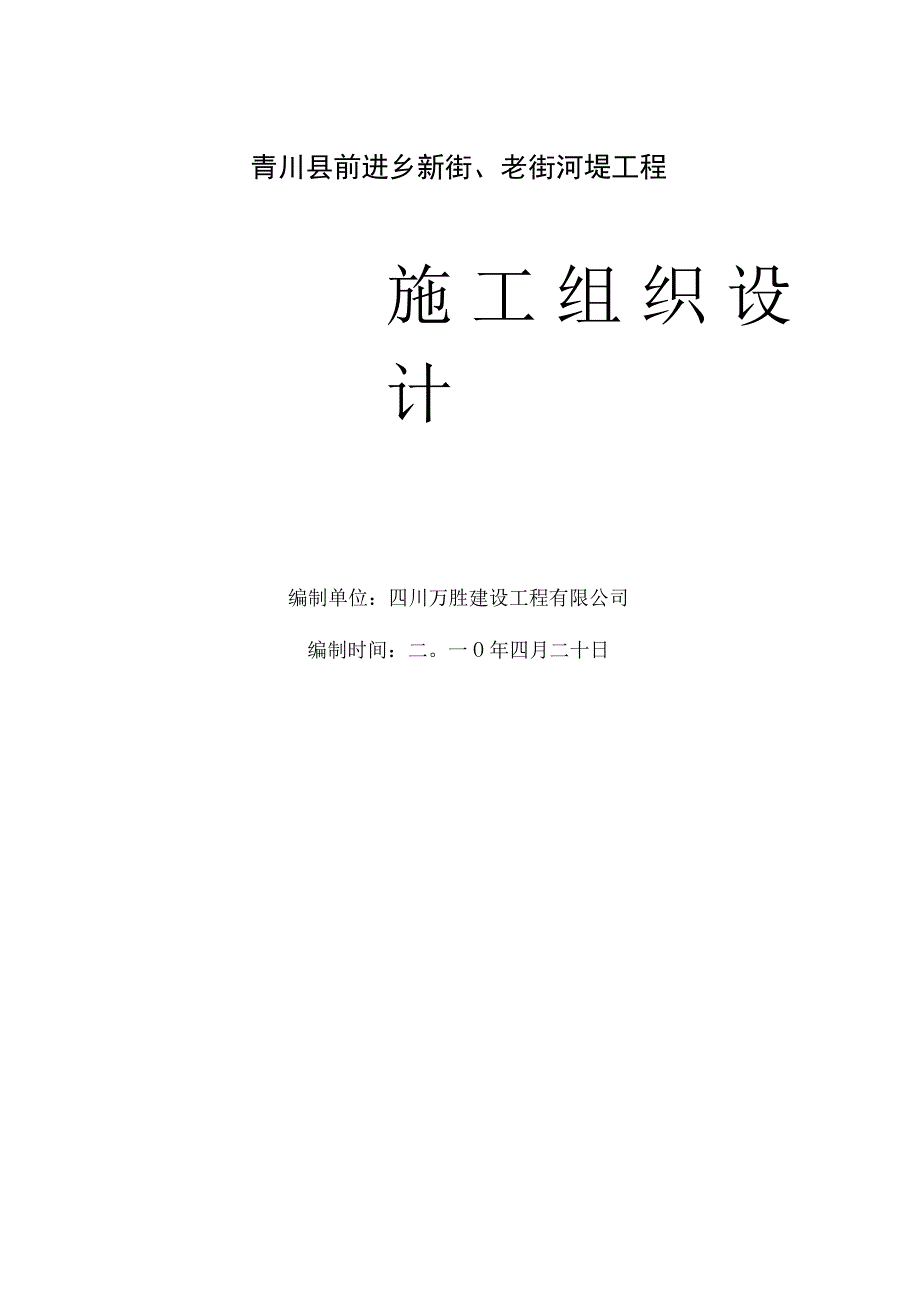

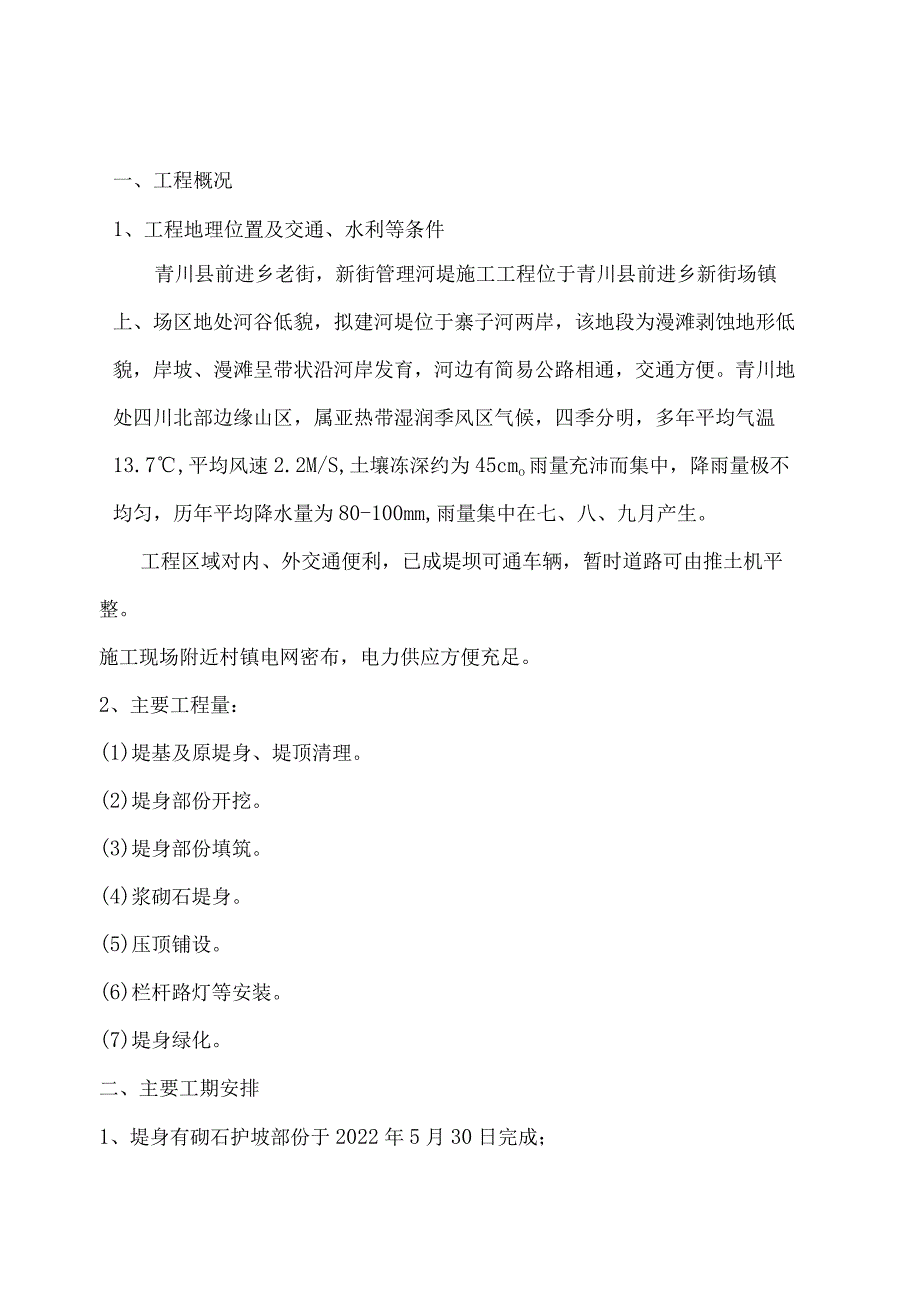

1、青川县前进乡新街、老街河堤工程施工组织设计编制单位：四川万胜建设工程有限公司编制时间：二。一O年四月二十日一、工程概况1、工程地理位置及交通、水利等条件青川县前进乡老街，新街管理河堤施工工程位于青川县前进乡新街场镇上、场区地处河谷低貌，拟建河堤位于寨子河两岸，该地段为漫滩剥蚀地形低貌，岸坡、漫滩呈带状沿河岸发育，河边有简易公路相通，交通方便。青川地处四川北部边缘山区，属亚热带湿润季风区气候，四季分明，多年平均气温13.7,平均风速2.2M/S,土壤冻深约为45cmo雨量充沛而集中，降雨量极不均匀，历年平均降水量为80-100mm,雨量集中在七、八、九月产生。工程区域对内、外交通便利，已成堤坝可

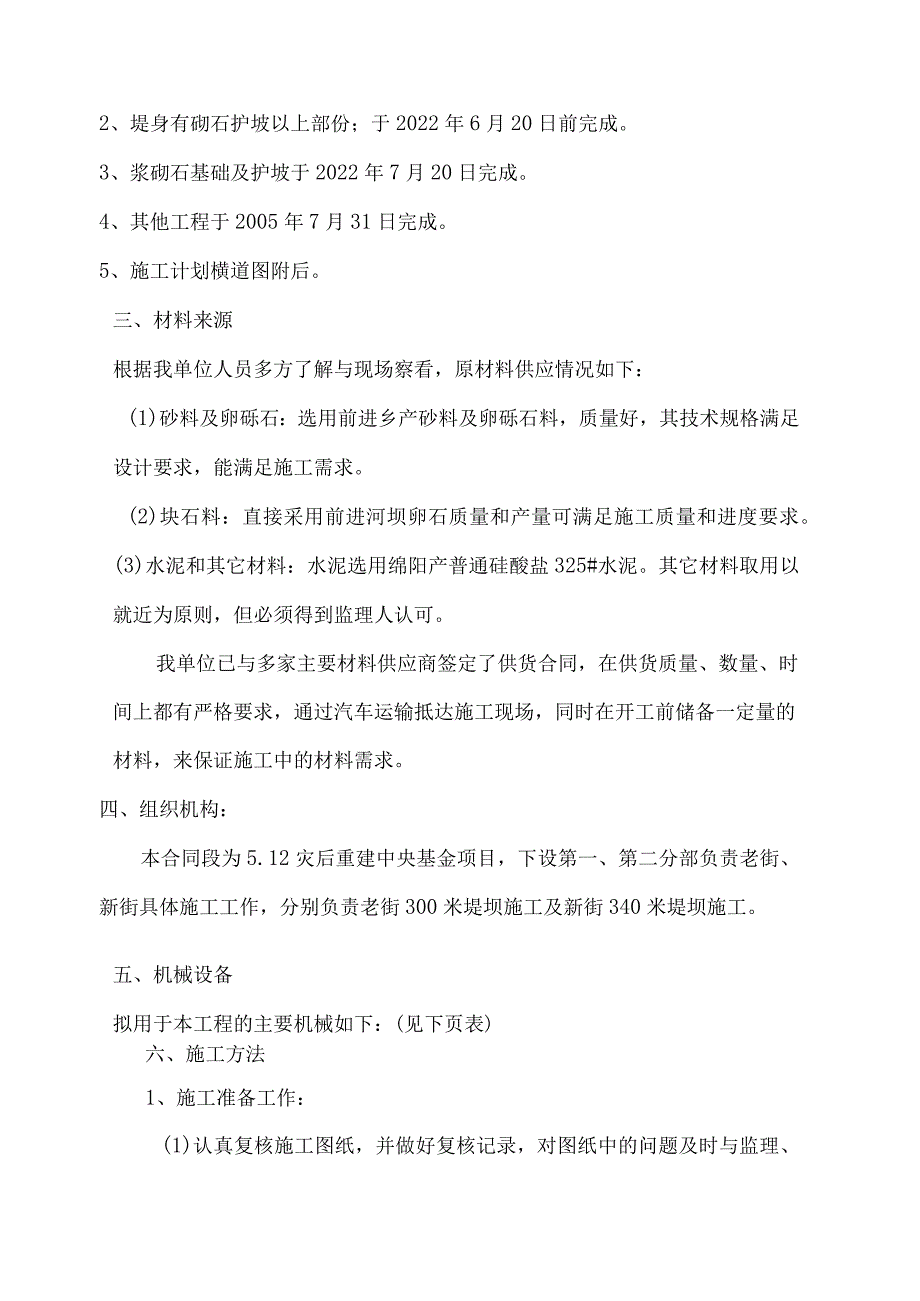

2、通车辆，暂时道路可由推土机平整。施工现场附近村镇电网密布，电力供应方便充足。2、主要工程量：(1)堤基及原堤身、堤顶清理。(2)堤身部份开挖。(3)堤身部份填筑。(4)浆砌石堤身。(5)压顶铺设。(6)栏杆路灯等安装。(7)堤身绿化。二、主要工期安排1、堤身有砌石护坡部份于2022年5月30日完成；2、堤身有砌石护坡以上部份；于2022年6月20日前完成。3、浆砌石基础及护坡于2022年7月20日完成。4、其他工程于2005年7月31日完成。5、施工计划横道图附后。三、材料来源根据我单位人员多方了解与现场察看，原材料供应情况如下：(1)砂料及卵砾石：选用前进乡产砂料及卵砾石料，质量好，其技术规
3、格满足设计要求，能满足施工需求。(2)块石料：直接采用前进河坝卵石质量和产量可满足施工质量和进度要求。(3)水泥和其它材料：水泥选用绵阳产普通硅酸盐325#水泥。其它材料取用以就近为原则，但必须得到监理人认可。我单位已与多家主要材料供应商签定了供货合同，在供货质量、数量、时间上都有严格要求，通过汽车运输抵达施工现场，同时在开工前储备一定量的材料，来保证施工中的材料需求。四、组织机构：本合同段为5.12灾后重建中央基金项目，下设第一、第二分部负责老街、新街具体施工工作，分别负责老街300米堤坝施工及新街340米堤坝施工。五、机械设备拟用于本工程的主要机械如下：(见下页表)六、施工方法1、施工准备
4、工作：(1)认真复核施工图纸，并做好复核记录，对图纸中的问题及时与监理、设计及建设单位取得联系，尽快处理。(2)进行中线测量及断面测量、计算、复核工程数量。(3)根据设计图纸及施工组织进行测量放样，埋置好各标石、标架。(4)由试验室负责进行料场材料试验，检测材料的各项物理指标。由试验室、材料室以及技术人员对料场储量进行核实，确定开采及调运方案，要求料场储量(包括借料场)超过填料量的L5倍。(5)根据工程特点组织人员、机械进场，联系好用水，用电等事宜，做好开工前准备工作。2、堤基、原堤身、堤顶清表工作：利用挖掘机、推土机等机械、配合人工，将堤基、堤身、堤顶表层杂质、植物根系，腐植土等清除干净(堤
5、基清理应比设计位置超宽30cm以上)，并将清除的杂质等运往业主、监理指定地点存放，清除工作务必认真、彻底，并报监理工程师验收，合格后方可进行下道工序施工。3、填筑试验段施工：(1)选择100m的堤段作为试验段，将试验段分成四等份小块，对清表后的地段进行填前碾压，合格后可进行铺土碾压工作。主要机械设备一览表序号名称规格数量状态备注1挖掘机PC-300PC-2202良好2推土机74KW、59KW1良好3蛙式夯实机2.8KW1良好4平地机天工1601良好5振动压路机18t0良好6装载机ZL-501良好7自卸汽车8T6良好8搅拌机3503002良好10发机电120kw15kw1良好11全站仪1良好12
6、经纬仪1良好13水准仪1良好(2)选择具有代表性的填料(砂砾及外购土可以分次完成)，在试验段中选择两个相邻的试验小块，铺填材料(土质)、天然含水量、厚度均相同的填料，并在另两个试验小块中铺填材料(土质)、厚度相同，含水量分别较天然含水量较高及较低的填料，铺筑厚度为30cmo(3)按照规范的施工操作要求，碾压一定遍数后，相应的在每一个小块上取样，做密度试验，取样方法采用环刀法或者灌水、灌砂法，每试验小块上取样12处，测定其干密度。(4)观测压实度后的土厚度，并观察压实土层底部有无虚土层，上下层面结合是否良好，有无光面及剪刀破坏现象，并作好记录。(5)碾压试验抽样合格率应为：a、新路堤：粘性土28
7、8%,少粘性土293%,b、堤表加高培厚(少)，粘性土288%,并且，a、不合格点干密度不得低于设计干密度值的96%,b、不合格点不得集中在局部范围。(6)试验完成后，及时将试验资料进行整理分析，绘制干密度值与压实遍数的关系曲线等，总结出最佳施工方案。4、堤身填筑施工(1)堤身填筑应在试验段的基础上，根据试验数据及标准规定进行。(2)如遇软弱堤基时，应及时上报监理、业主及设计单位，根据具体情况采用：挖除法、抛石挤淤法、压载挤淤法、排水沙井法等施工方法进行施工。(2)由测量人员根据设计图纸、桩号进行放线，保证中线及边线位置正确(填筑边线应比设计大30CnI以上)，并保证坡度正确，边线中线均应打桩
8、，桩距20mo(3)施工过程中应保证观测设备的埋置安装和测量工作的正常进行；并保证观测设备和测量标志完好。(4)填筑施工可分段进行，分段作业长度不应小于100m。分段填筑碾压应设立标志，避免漏压，过压。(5)填筑前应报监理工程师检查，合格后方可进行填筑施工。(6)施工作业面应不小于600疔/每一个，并分层统一铺土，统一碾压。对于窄细工作面，采用人工找平，2.8KM蛙式打夯机压实，对较宽工作面，尽量采用推土机整平，然后采用振动压路机碾压，碾压方式参照试验段方法。(7)在软土地基上筑堤，或者用较高含水量土料填筑堤身时，应严格控制施工速度，必要时应在地基、坡面设置沉降和位移观测点,根据观测资料分析结
9、果，指导安全施工。(8)相邻作业段尽量均衡回填，当段间浮现高差时，各段间采用1：3的斜坡相接。(9)顺堤轴方向在原堤坡上的连接，当坡度陡于L5时，应将地面坡度削至小于1：5。(10)回填从堤基开始，逐层填筑，当填至与堤坡开挖平台后与平台一起填筑，填筑厚度应大于8cm,且小于30cmo(11)回填土时，土中粘性土的含量应控制在15%20%之间。(12)在新铺土料时，应采用推土机、刨毛机等对压光层作刨毛处理，保证上下层结合面结合良好，无光面接触。(13)土料采用后退法卸料。(14)碾压机械行驶方向平行于堤轴线，分段、分层碾压。相邻作业面的搭接碾压，平行堤轴线方向为05m,垂直堤轴线方向为3mo(1
10、5)碾压机碾不到的部位，采用蛙式打夯机夯实，夯实时采用连环打法，夯迹双向套压，夯压夯1/3,行压行l3o(16)大堤回填碾压到设计标高后，对两侧边坡进行削坡，削坡至设计几何尺寸处，并检查回填压实的质量，对局部达不到设计压实度的，采取措施处理。(17)在施工中发现填土中有“橡皮土”、层面结合不良、松土层,裂缝和剪切破坏等破坏等现象，应即将停工，根据具体情况进行处理，处理经检查合格后，方准许重新施工。(18)对于堤身原有的坑穴，应采用人工回填，蛙式打夯机夯实，填至与大面平整后，再统一进行铺筑碾压。(19)对于平面凹凸起伏较大地段，应根据地形分段进行水平填筑，填筑至统一高程面后，方可统一铺筑回填，不
11、得随地形起伏回填。5、挖方施工：(1)本工程挖方工程量较小，主要位于堤基部位。(2)挖方前应根据标高，中线测设开挖线，严格控制挖方坡度，禁止超挖。(3)挖方普通预留l(20cm厚，然后采用机械配合人工刷坡。(4)刷坡工作应一边挖方一边进行，避免挖方后机械无法到达预期位置。(5)挖方前应设置简易截水沟，防止雨水冲刷边坡，造成坍塌。(6)挖方应层层推进，注意材料的运输路线畅通，以便土料外运。运输路线在雨天采用布袋等覆盖，防止雨水冲坏路面，影响出料。(7)挖方浮现的土料，应根据堤坝回填进行利用，便注意其物理指标的测定，必要时加以处理。6、削坡及坡面整理(1)堤身填筑至每一个平台以后，可进行平台以下的
12、削坡工作。(2)削坡采用挖掘机进行，人工配合。测量放线后根据尺寸进行削坡，坡面应平整，满足设计坡度。7、复合土工膜铺设(1)削坡完成经检测合格后可进行土工膜铺设。(2)复合土工膜采用300/PE0.3/300型，于削坡及杂质清除后，由人工完成。复合土工膜施工时要检查土工膜的质量有无破损，接缝采用焊接工艺联接，焊接宽度IoCnb并保证焊接质量，铺膜由下游侧开始，挨次向上游侧平展铺设，避免土工膜打皱。(3)土工膜铺好后应及时铺筑素土垫层，素土垫层厚IoCrn。素土垫层厚薄均匀，大面平整。8浆砌石基础及护坡施工(1)对于堤基部位铺盖超过I级平台的地段，采用挖掘机直接进行基础开挖。(2)施工采用分段施
13、工法，根据渗水量大小，施工人员数量、材料、排水能力的情况，分段进行砌石施工。(3)每施工段应不小于15mo(4)基础及护坡应设置沉降缝，按15m道设置，缝宽2cm,缝内填塞泡沫板。(5)浅基开挖采用放坡开挖，坡度1：1,设置排水沟、集水坑，用潜水泵进行排水。(6)深基开挖(深度在LOnl以上)，根据情况采用土袋进行围堰，必要时进行打桩支护。采用木制桩，桩长24m,根据基础深度分台阶打桩，坡度1：Io(7)如遇软弱堤基时，应及时上报监理、业主及设计单位，根据具体情况采用：挖除法、抛石挤淤法、压载挤淤法、排水沙井法等施工方法进行施工。(8)设置排水沟及集水井，采用泥浆泵进行排水。挖方土可用于回填或
14、者运至指定地点存放，不得堆置于基础边缘。水泵数量根据具体渗水量确定。(9)对于堤基部位铺盖不超过I级平台的地段，先进行堤身填筑，填筑至I级平台后进行刷坡及铺设复合土工膜。(10)对于回填压实并完成削坡后的的大堤，经测量放线后，在堤基临水侧护脚处采用挖掘机开挖，人工配合进行清理。(11)护脚基础应平整密实，并经监理工程师检测允许后，方可进行护脚下砌筑。(12)复合土工膜采用300/PE0.3/300型，于削坡及杂样清除后，由人工完成。复合土工膜施工时要检查土工膜的质量有无破损，接缝采用焊接工艺联接，焊接宽度10cm,并保证焊接质量。先用缝合机锋合底基土工布，焊接土工膜，最后缝合上层土工布。复合土
15、工膜采用型接缝，相邻接缝应错开不少于15-20cmo铺膜由下游侧开始，挨次向上游侧平展铺设，避免土工膜打皱。(13)基础开挖到设计深度后进行浆砌石基础砌筑，砌筑时，若地下水位较浅，采用明沟排水进行，排水泵的数量根据渗水量的大小确定。(14)砌筑所用的石料，应满足岩性，强度等指标，并且要大致平整，上下两面平行，无尖角、薄边，厚度大于20cmo(15)石料应冲洗干净，保持湿润。(16)浆砌石砌筑时，先按设计要求，进行定位放线，并挂施工线，坡度采用木板控制，采用坐浆法分层砌筑。(17)先铺设3c5cm砂浆，边铺浆边砌石，砌缝用砂浆填充饱满，并用扁铁插捣密实。(18)上下层砌石应错缝砌筑，砌体外露面应平整美观，外露面上的砌缝应预留4cm深的空隙，以备勾缝处理，水平缝宽度不大于2.5cm,竖缝宽度不大于4cm。(19)砌实应垫稳填实，与周边砌片石靠紧，严禁架空。(20)严禁浮现通缝，叠砌和浮塞；
