《滚动轴承故障的主要形式与原因.docx》由会员分享，可在线阅读，更多相关《滚动轴承故障的主要形式与原因.docx（3页珍藏版）》请在第壹文秘上搜索。

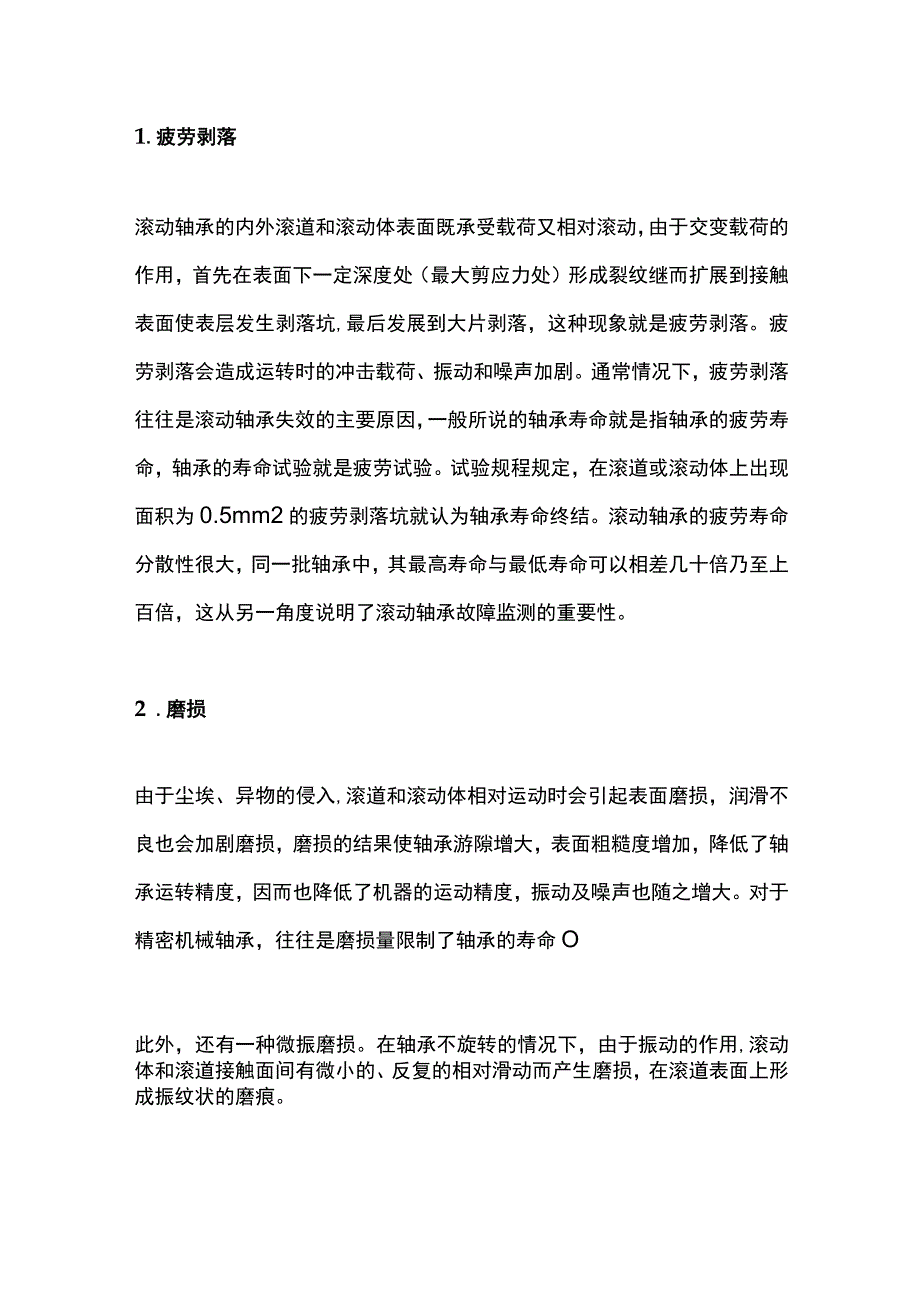

1、1.疲劳剥落滚动轴承的内外滚道和滚动体表面既承受载荷又相对滚动，由于交变载荷的作用，首先在表面下一定深度处（最大剪应力处）形成裂纹继而扩展到接触表面使表层发生剥落坑,最后发展到大片剥落，这种现象就是疲劳剥落。疲劳剥落会造成运转时的冲击载荷、振动和噪声加剧。通常情况下，疲劳剥落往往是滚动轴承失效的主要原因，一般所说的轴承寿命就是指轴承的疲劳寿命，轴承的寿命试验就是疲劳试验。试验规程规定，在滚道或滚动体上出现面积为0.5mm2的疲劳剥落坑就认为轴承寿命终结。滚动轴承的疲劳寿命分散性很大，同一批轴承中，其最高寿命与最低寿命可以相差几十倍乃至上百倍，这从另一角度说明了滚动轴承故障监测的重要性。2 .磨

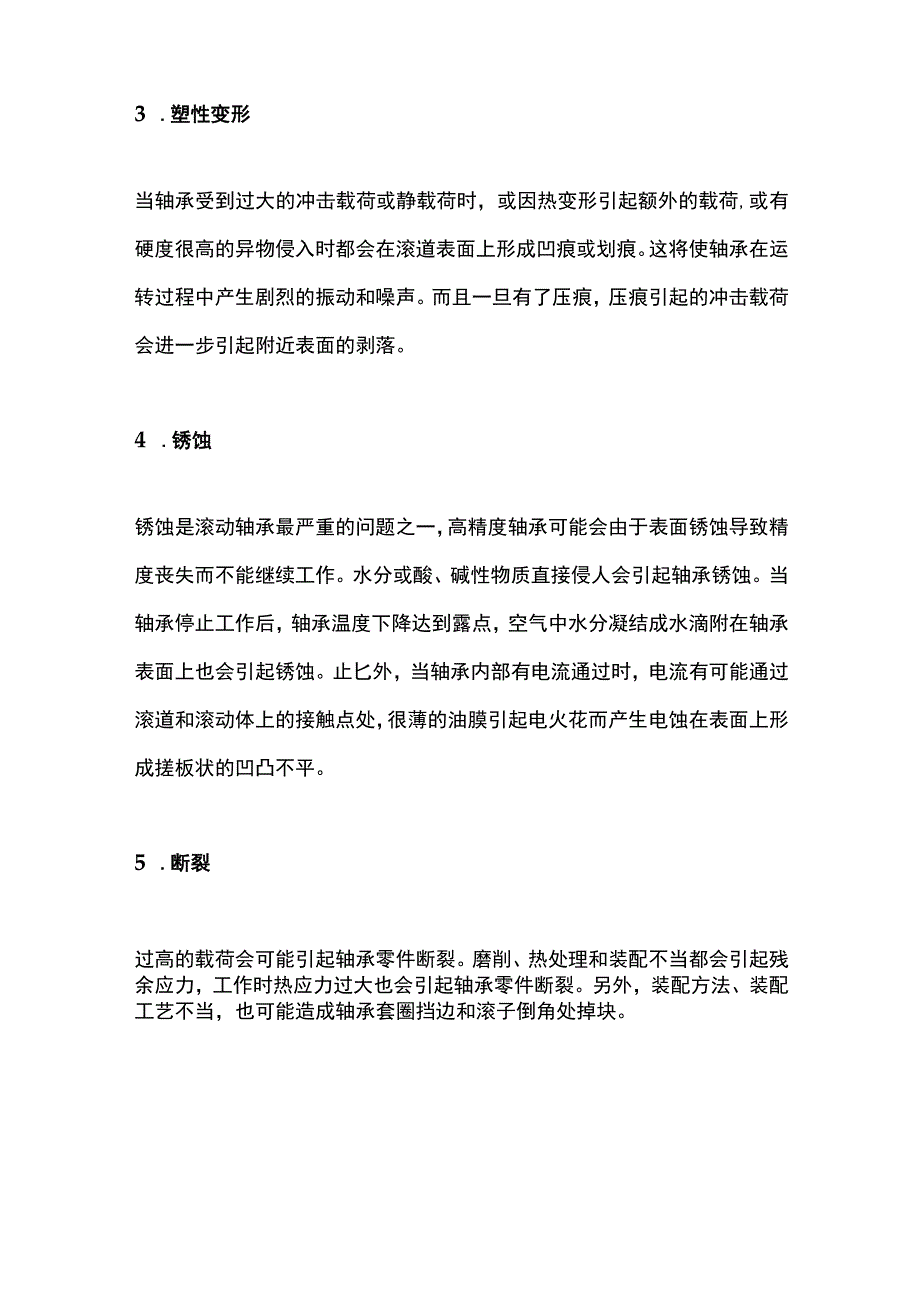

2、损由于尘埃、异物的侵入,滚道和滚动体相对运动时会引起表面磨损，润滑不良也会加剧磨损，磨损的结果使轴承游隙增大，表面粗糙度增加，降低了轴承运转精度，因而也降低了机器的运动精度，振动及噪声也随之增大。对于精密机械轴承，往往是磨损量限制了轴承的寿命O此外，还有一种微振磨损。在轴承不旋转的情况下，由于振动的作用,滚动体和滚道接触面间有微小的、反复的相对滑动而产生磨损，在滚道表面上形成振纹状的磨痕。3 .塑性变形当轴承受到过大的冲击载荷或静载荷时，或因热变形引起额外的载荷,或有硬度很高的异物侵入时都会在滚道表面上形成凹痕或划痕。这将使轴承在运转过程中产生剧烈的振动和噪声。而且一旦有了压痕，压痕引起的冲击

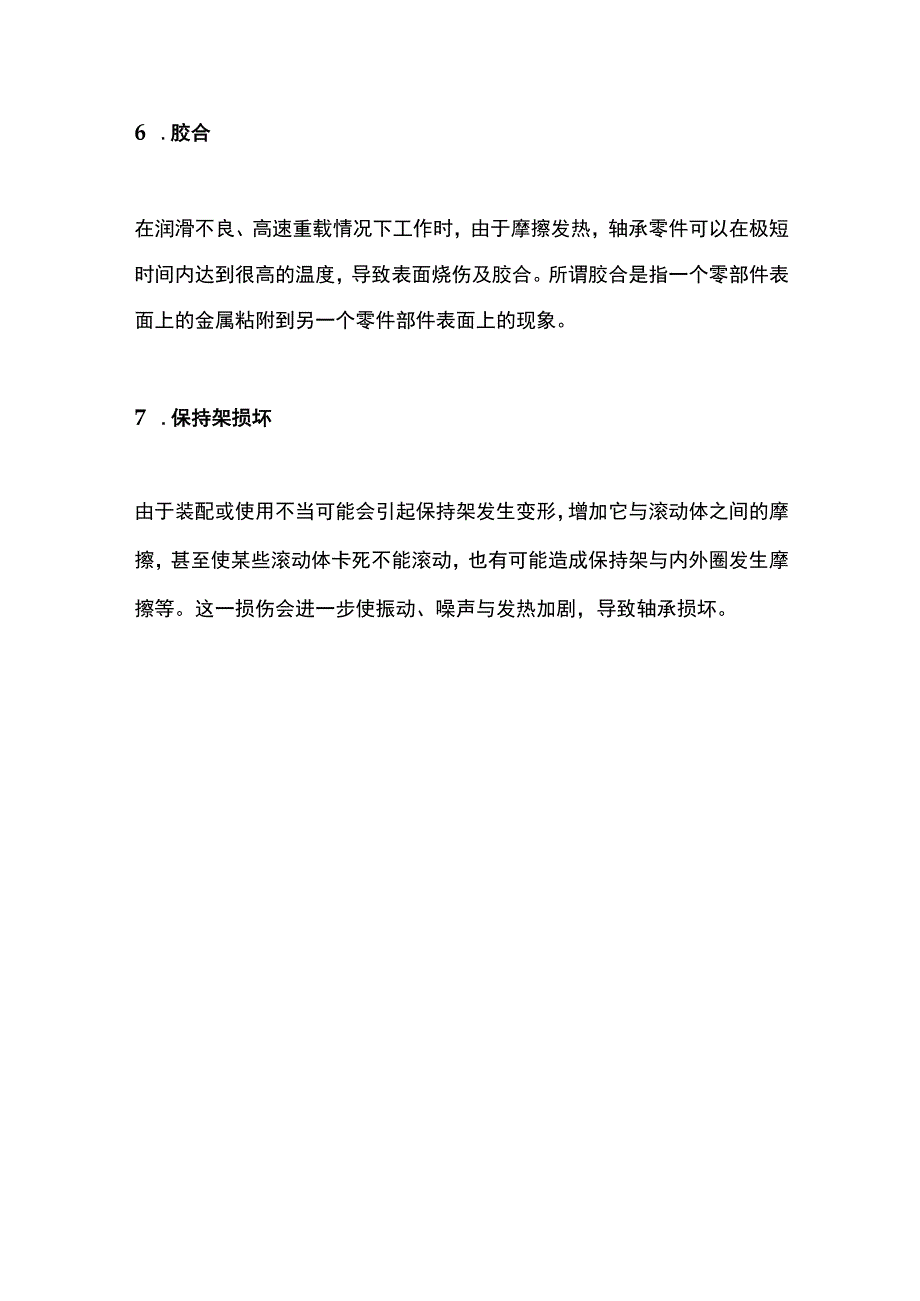

3、载荷会进一步引起附近表面的剥落。4 .锈蚀锈蚀是滚动轴承最严重的问题之一，高精度轴承可能会由于表面锈蚀导致精度丧失而不能继续工作。水分或酸、碱性物质直接侵人会引起轴承锈蚀。当轴承停止工作后，轴承温度下降达到露点，空气中水分凝结成水滴附在轴承表面上也会引起锈蚀。止匕外，当轴承内部有电流通过时，电流有可能通过滚道和滚动体上的接触点处，很薄的油膜引起电火花而产生电蚀在表面上形成搓板状的凹凸不平。5 .断裂过高的载荷会可能引起轴承零件断裂。磨削、热处理和装配不当都会引起残余应力，工作时热应力过大也会引起轴承零件断裂。另外，装配方法、装配工艺不当，也可能造成轴承套圈挡边和滚子倒角处掉块。6 .胶合在润滑不良、高速重载情况下工作时，由于摩擦发热，轴承零件可以在极短时间内达到很高的温度，导致表面烧伤及胶合。所谓胶合是指一个零部件表面上的金属粘附到另一个零件部件表面上的现象。7 .保持架损坏由于装配或使用不当可能会引起保持架发生变形，增加它与滚动体之间的摩擦，甚至使某些滚动体卡死不能滚动，也有可能造成保持架与内外圈发生摩擦等。这一损伤会进一步使振动、噪声与发热加剧，导致轴承损坏。
