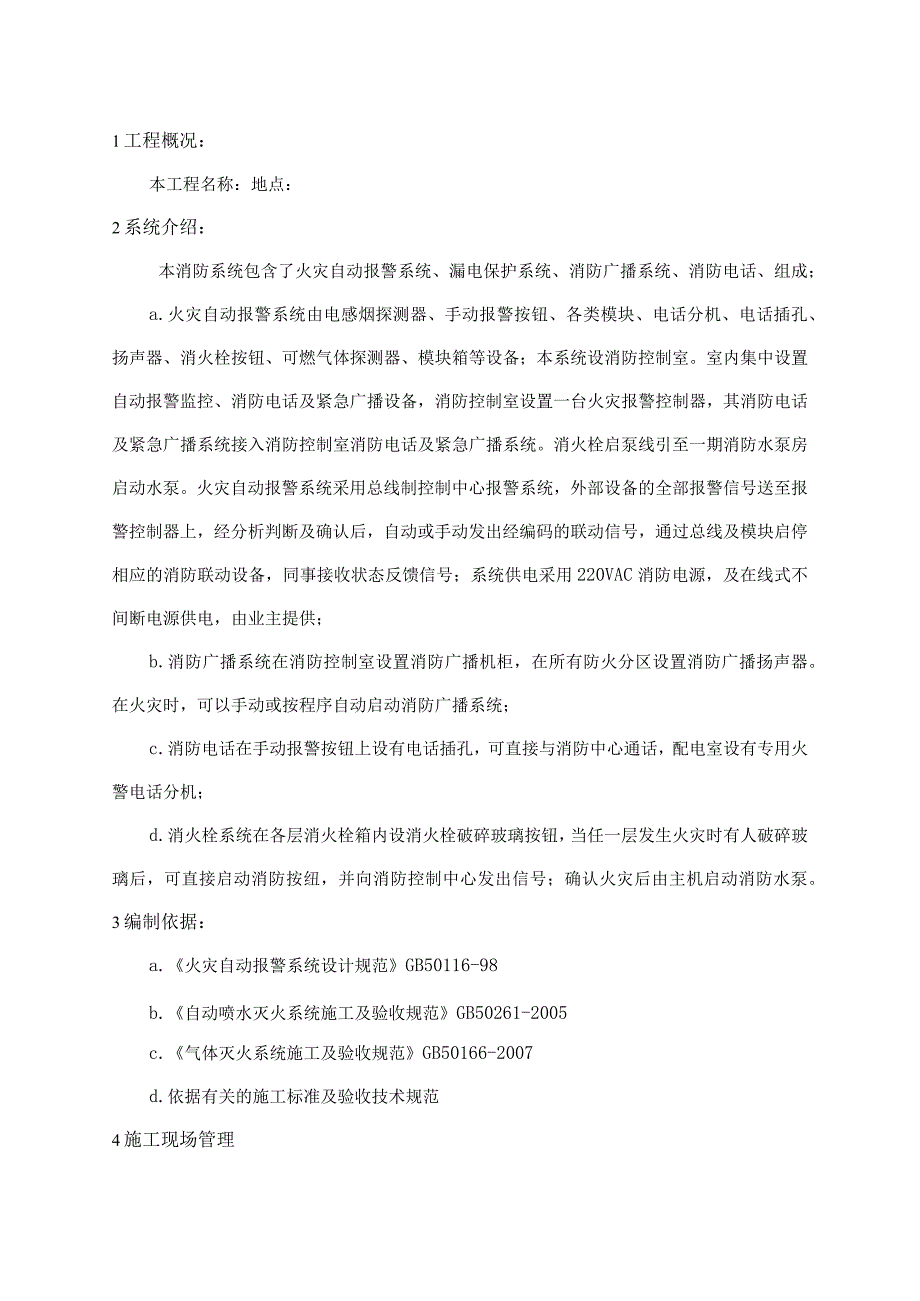

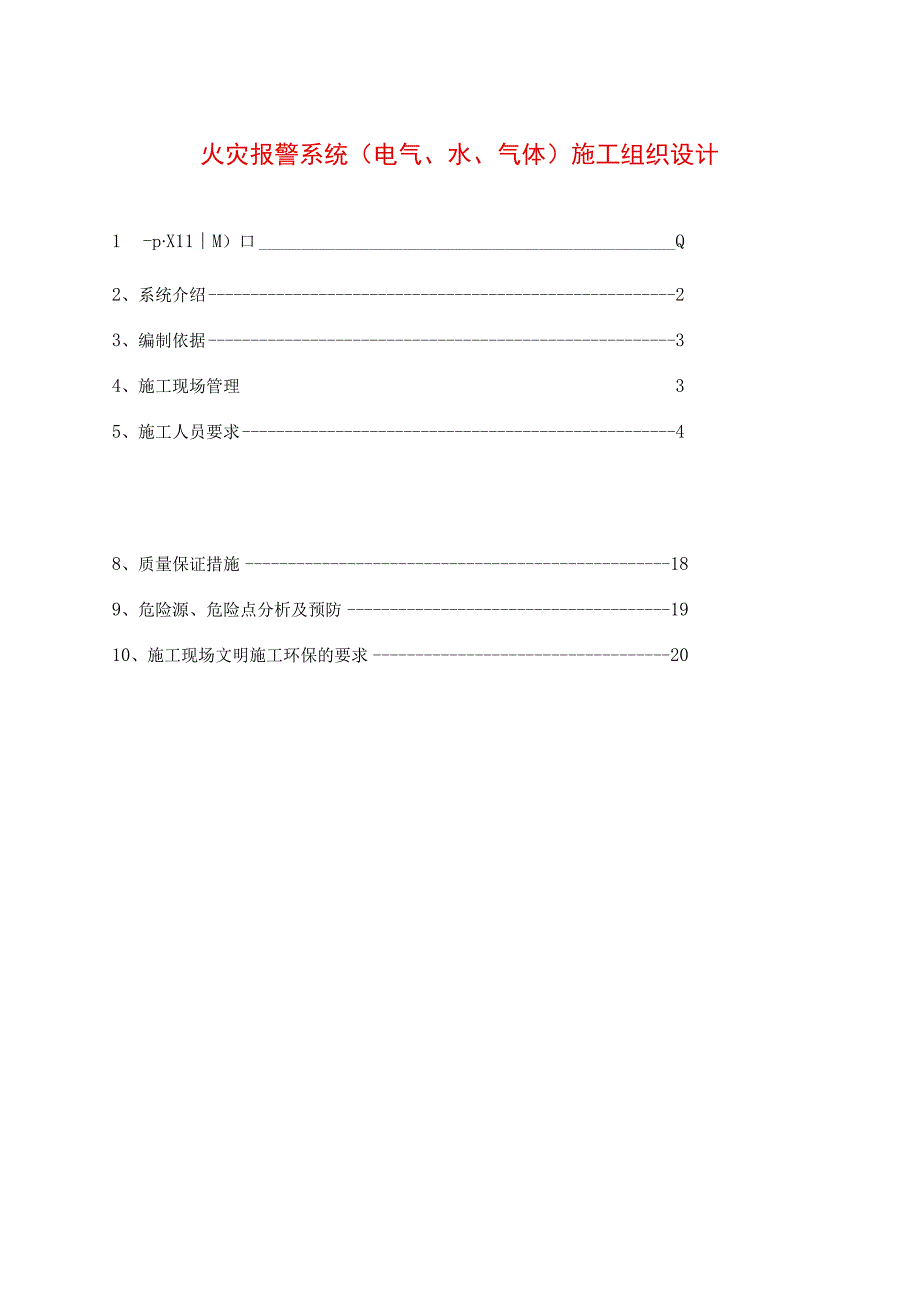

1、火灾报警系统（电气、水、气体）施工组织设计1-pX11M）口Q2、系统介绍23、编制依据34、施工现场管理35、施工人员要求48、质量保证措施189、危险源、危险点分析及预防1910、施工现场文明施工环保的要求201工程概况：本工程名称：地点：2系统介绍：本消防系统包含了火灾自动报警系统、漏电保护系统、消防广播系统、消防电话、组成；a.火灾自动报警系统由电感烟探测器、手动报警按钮、各类模块、电话分机、电话插孔、扬声器、消火栓按钮、可燃气体探测器、模块箱等设备；本系统设消防控制室。室内集中设置自动报警监控、消防电话及紧急广播设备，消防控制室设置一台火灾报警控制器，其消防电话及紧急广播系统接入消防
2、控制室消防电话及紧急广播系统。消火栓启泵线引至一期消防水泵房启动水泵。火灾自动报警系统采用总线制控制中心报警系统，外部设备的全部报警信号送至报警控制器上，经分析判断及确认后，自动或手动发出经编码的联动信号，通过总线及模块启停相应的消防联动设备，同事接收状态反馈信号；系统供电采用220VAC消防电源，及在线式不间断电源供电，由业主提供；b.消防广播系统在消防控制室设置消防广播机柜，在所有防火分区设置消防广播扬声器。在火灾时，可以手动或按程序自动启动消防广播系统；c.消防电话在手动报警按钮上设有电话插孔，可直接与消防中心通话，配电室设有专用火警电话分机；d.消火栓系统在各层消火栓箱内设消火栓破碎玻

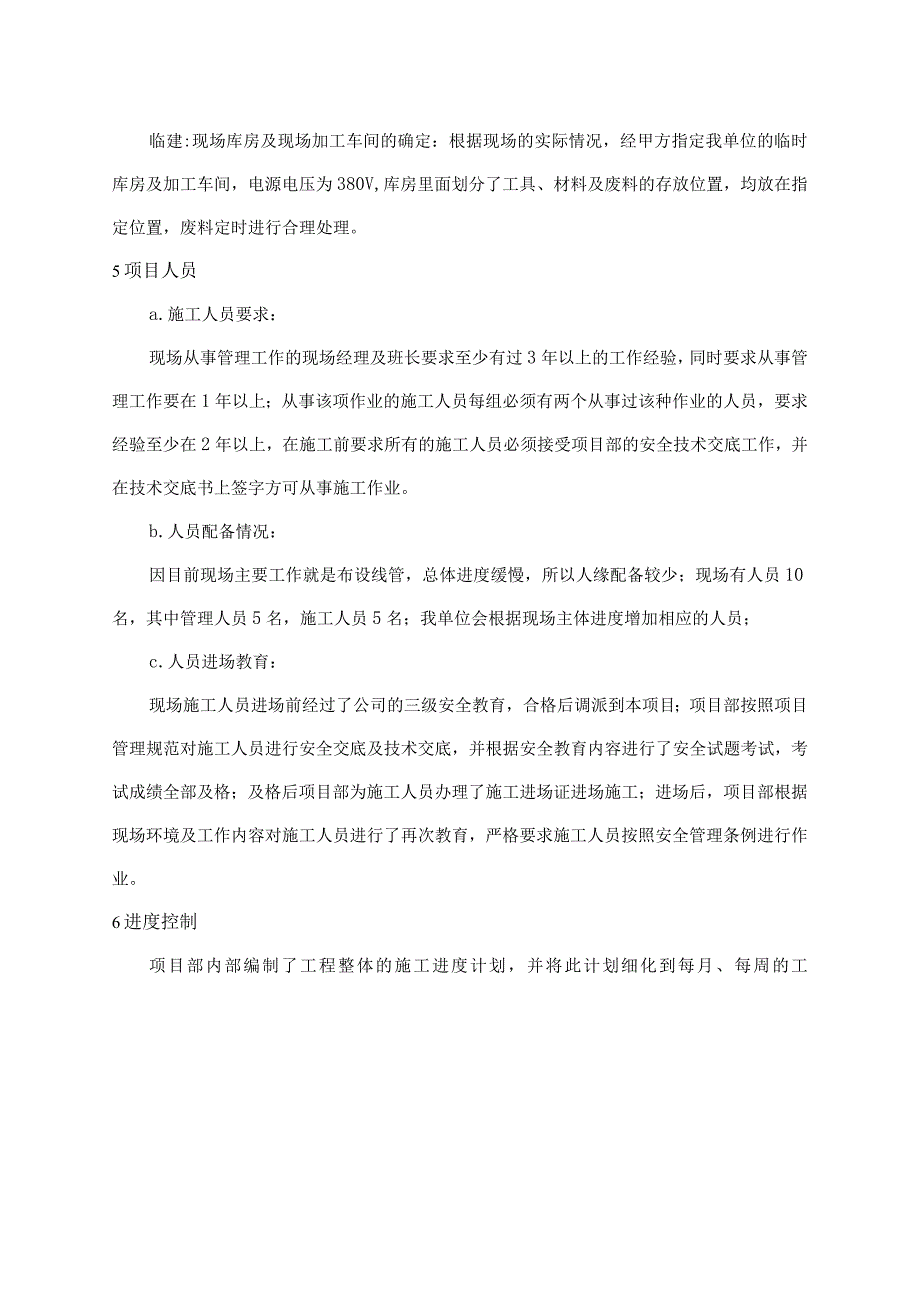

3、璃按钮，当任一层发生火灾时有人破碎玻璃后，可直接启动消防按纽，并向消防控制中心发出信号；确认火灾后由主机启动消防水泵。3编制依据：a.火灾自动报警系统设计规范GB50116-98b.自动喷水灭火系统施工及验收规范GB50261-2005c.气体灭火系统施工及验收规范GB50166-2007d.依据有关的施工标准及验收技术规范4施工现场管理临建:现场库房及现场加工车间的确定：根据现场的实际情况，经甲方指定我单位的临时库房及加工车间，电源电压为380V,库房里面划分了工具、材料及废料的存放位置，均放在指定位置，废料定时进行合理处理。5项目人员a.施工人员要求：现场从事管理工作的现场经理及班长要求至
4、少有过3年以上的工作经验，同时要求从事管理工作要在1年以上；从事该项作业的施工人员每组必须有两个从事过该种作业的人员，要求经验至少在2年以上，在施工前要求所有的施工人员必须接受项目部的安全技术交底工作，并在技术交底书上签字方可从事施工作业。b.人员配备情况：因目前现场主要工作就是布设线管，总体进度缓慢，所以人缘配备较少；现场有人员10名，其中管理人员5名，施工人员5名；我单位会根据现场主体进度增加相应的人员；c.人员进场教育：现场施工人员进场前经过了公司的三级安全教育，合格后调派到本项目；项目部按照项目管理规范对施工人员进行安全交底及技术交底，并根据安全教育内容进行了安全试题考试，考试成绩全部
5、及格；及格后项目部为施工人员办理了施工进场证进场施工；进场后，项目部根据现场环境及工作内容对施工人员进行了再次教育，严格要求施工人员按照安全管理条例进行作业。6进度控制项目部内部编制了工程整体的施工进度计划，并将此计划细化到每月、每周的工作计划；项目部每周、每月都将进行工作总结，根据本周、本月的完成情况对比整体工程进度计划，对滞后的工作进行加班加点的措施赶回来，当然前期我单位的工作计划需要根据土建的进度进行调整，所以掌握准确度不够，但我单位能够做到现场具备多少工作内容就在尽快的时间完成多少，必须做到不耽误土建的下步工作工序，待主体工作施工完成具备了安装条件，我单位将加大现场人力物力的投入，争取
6、早期完成工作内容；7施工工序：7.1火灾自动报警系统施工：a.火灾自动报警系统的安装流程:成0用护系厚l试校线设ll装lgf钢管及ll的敷设支吊架的安装线向备位定走设装置确施工准备工作b.火灾自动报警系统的施工方法：1)现场施工前的准备：(1)技术准备：施工前要求现场管理人员必须彻底的熟悉本工程的合同、技术附件及施工图纸等文件，认真领会设计意图，并结合现场的实际情况，做好图纸会审工作，编制可行的施工方案并报公司审批。最后再依据区域材料统计表制定本项目综合性的物资采购计划。(2)施工现场准备：施工前要求作好现场的实地踏勘，熟悉现场的施工环境及与之相关的其他单位的施工进度，制定现场管理及施工等方面
7、的人力资源配置计划，同时协调甲方作好开工前的“三通”工作。施工人员施工前要作好施工前的安全及技术交底工作，并根据本工程的特点对施工人员进行相关的培训工作，确保本项目施工关键作业点的受控。2)确定线路走向：根据图纸及现场的具体情况；3)管道支吊架的安装：(1)在吊顶内敷设各类管路和线槽时采用单独的吊架或支撑物固定。(2)线槽的直线段应每隔1.(1.5m、线槽接头处、距接线盒0.2m处、线槽走向改变或转角处设置支架。(3)支吊架必须安装牢固不能有晃动。(4)吊装线槽的吊杆径不应小于6mm；(5)要求所有的支吊架均采用无齿锯切割和电钻开孔，严禁火焊开孔，同时要求将切割的毛边打磨掉，焊接的部位的焊肉要
8、求必须饱满，高出的部分要打磨掉，同时刷好防锈漆两道。4)各个区域的钢管及桥架的安装：(1)预埋的管线应采用符合设计图纸的钢管进行配管，且弯曲时不得有90。直角弯。(2)钢管连接处必须打磨光滑平整，管口的毛刺必须清理掉；(3)管与管或线槽之间必须连接跨接线；(4)钢管与盒(箱)连接应用锁紧螺母或护圈帽固定；(5)在拐弯处尽量减少使用金属软管，应加装分线盒但应注意：当管路超下列长度时，应在便于接线处装设接线盒； 管子长度每超过30m无弯曲时； 管子长度每超过20m,有1个弯曲时； 管子长度每超过16m,有2个弯曲时; 管子长度每超过IOnh有3个弯曲时；(6)钢管及桥架的敷设应保证横平竖直。(7)
9、管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母；在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定；(8)敷设在多尘或潮湿的场所管路的管口和管子连接处均应作密封处理。(9)施工中钢管采用镀锌钢管进行配管，在没有特殊的情况时，均应横平竖直；(10)电缆穿线管明敷设应刷防火涂料；(11)电缆的直埋式安装其电缆距地面不应小于0.7m,穿入地下或引入建筑物时,要采取保护措施。5)穿线：(1)穿线要在在建筑抹灰及地面工程结束后进行。在穿线前应将管内或线槽内的积水及杂物清除干净。(2)不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内和线槽内或线槽的同
10、一个槽孔内。导线在管内或线槽内，不应该有接头或扭结。导线的接头应在接线盒内焊接或用端子连接。放线时应整盘敷设不得随便剪断导线，穿线时应将线轴抬到现场放线，禁止将电缆随便剪断，放线至分线盒或设备处时在将线切断。同时要求总线的电缆尽量的避免出现接头，如果出现接头，要求采用焊接的方式进行连接，同时采用热缩管进行防潮保护。(3)导线管经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定并留有适当的余量；(4)火灾报警自动系统导线敷设后，应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MQ。6)确定各个区域设备的安装位置及安装方法
11、:(1)火灾报警控制器的安装位置及安装方法：火灾报警控制器在墙上安装时其底边距离地(楼)高度不应小于1.5m；落地安装时，其底宜高出地平0.1-0.2m。控制器应安装牢固，不得倾斜。安装在轻质墙上时，应采取加固措施；引入控制器的电缆或导线应符合下列要求：配线应整齐，避免交叉并应固定牢固；电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，要求使用编号环进行编号；端子板的每个接线端，接线不得超过2根；电缆芯和导线，应留有小于20Cnl的余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵； 控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。 控制器的接地应牢
12、固，并有明显的标志。要求使用截面积为14mm2的花色铜线，盘、柜如为落地安装，应采用Ml4、M12镀锌螺栓固定于型钢或混凝土基础，基础应高出地面I020mm且不宜与基础型钢焊接死。盘、柜应在室内垂直安装，屏的立面倾斜度不大于5度。(2)探测器的安装位置及安装方法： 探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周围0.5In内，不应有遮挡物； 探测器至空调送风口边的水平距离，不应小于L5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m； 在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m； 感烟探测器的安装间距不应超过15m。探测器距端墙的距离不
13、应大于探测器安装间距的一半。探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45。探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。探测器的“十”线应该为红色，“一”线应该为黑色或蓝色，其余的线应根据不同的用途采用其他颜色区分，但同一工程中相同用途的导线颜色应该一致。探测器底座的外接导线，应留有不小于15Cm的余量，入端处应有明显的标志；探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。探测器的确认灯应面向便于人员观察的主要入口方向；探测器在即将调试时方可安装，安装调试完后如果短时间内还不能使系统整体投入运行，应将探测器的防尘罩安装
14、好。(3)手动报警按钮、声光报警器的安装位置及安装方法：手动报警按钮应安装在墙上距离地面或楼面1.5m处，且明显和便于操作的部位；声光报警按钮中心距地面高度1.8m。应安装牢固,不得有倾斜和松动；手动报警按钮的外接导线，应留有不小于IOCm的余量，且在其端部应有明显的标志。(4)模块安装位置及安装方法：安装在吊顶内时应有明显的部位指示和检修孔，且不得安装在管道及其支架、吊架上。安装在模块箱内的模块要求滑槽先安装牢固，同时多个模块装在同一个箱内，要考虑好接线的方便及美观性进行排列。接地导体不得利用金属软管;7)接线及校线技术要求：(1)盘、柜的接线：引入盘、柜的电缆或导线，应配线整齐，避免交叉，
15、并应固定牢靠；电缆线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不退色；导线在柜内不应有接头，导线芯线应无损伤；端子板的每个接线端，接线不得超过2根；电缆芯和导线，应留有不小于20cm的余量；引入盘、柜的电缆应排列整齐，二次导线必须绑扎成束。火灾报警控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。(2)探测器的接线：探测器的接线必须焊接后可靠压接。探测器底座的外接导线，应留有不小于5cm的余量，声光、手动报警按钮的连接导线，应留有100nlln余量。(3)电缆的连接：电缆线需要连接时必须使用接线端子，电缆线要进端子箱和盘、柜时要压接线鼻子或采用焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。(4)系统校线：火灾自动报警系统导线敷设后,应对每回路的导线用50OV的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MQ。校线时一定要注意线号是否一致。接线完毕后一定要将进线和出线口密封防潮。8)系统调试：(1)火灾报警控制器调试：组件的地址号码是否与设计相同，组件号也不能有重号。 控制器各端子与地之间的绝缘电阻应大于20M。信号线与控制线等不能有短路、断路。
